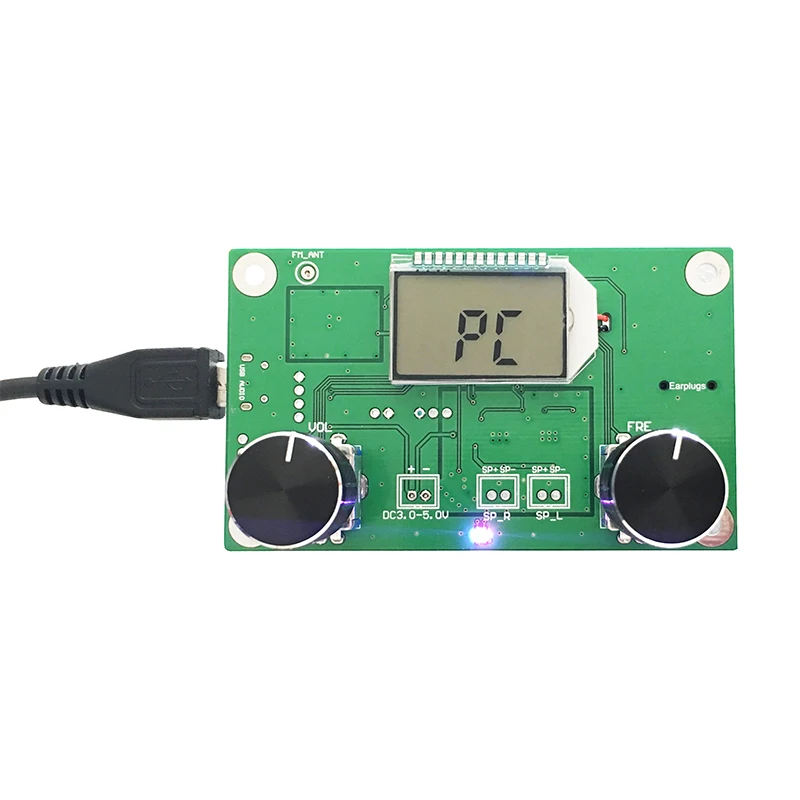

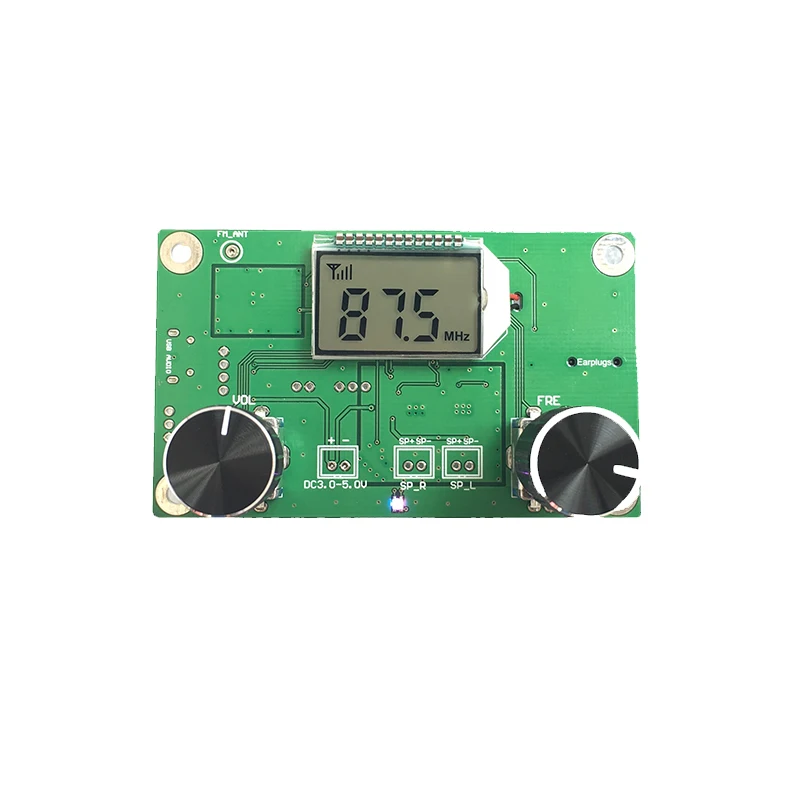

FM стерео цифровое радио печатная плата модуль беспроводной аудио деревенский

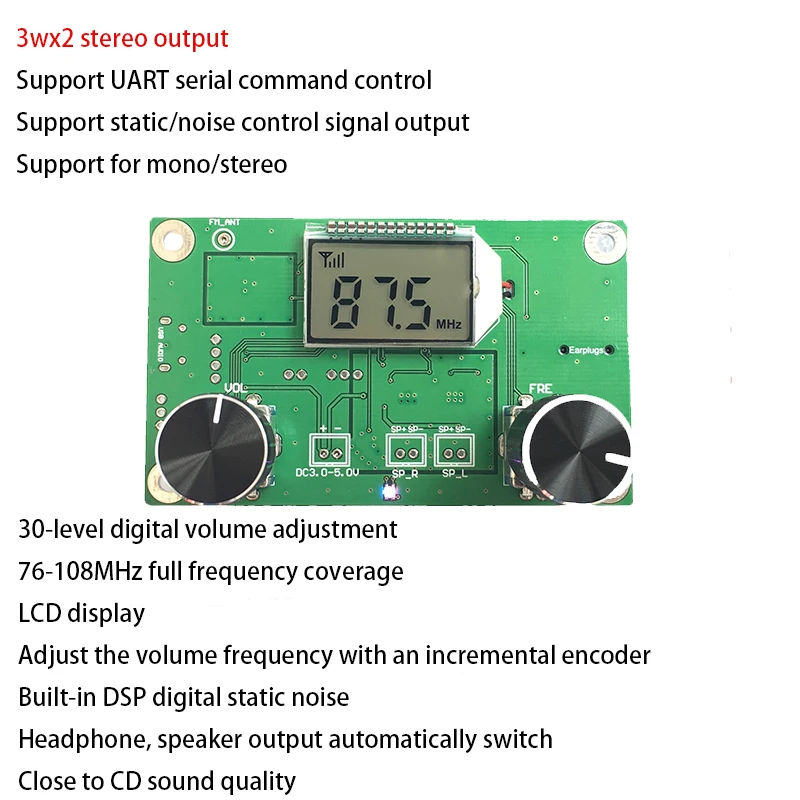

Особенности: 1: используя передовую технологию обработки цифрового аудио сигнала (DSP) и технологию модуляции циклической блокировки FM (PLL), чтобы сделать качество звука более реалистичным, более стабильной производительностью, долгосрочная Рабочая частота без смещения. 2: ЖК-дисплей более интуитивный и точный, с очень низким энергопотреблением и минимальными помехами. 3: 30-уровень цифровой регулировки громкости, легко в комплекте с кнопкой. 4: Автоматическое запоминание данных перед выключением питания. 5: динамик/выход наушников автоматически переключается 6: использование кварцевого кристалла для стабилизации частоты, температура изменяет частоту приема и больше не дрейфует. 7: профессиональный аудио DSP используется для анализа и обработки аудиосигнала. Когда нет сигнала или слабого сигнала, нижний уровень шума FM автоматически приглушен, а традиционное fm-радио свободно от шумного звука, когда нет сигнала или сигнал слабый. 8: отрегулируйте громкость и частоту с помощью инкрементного цифрового поворотного кодировщика. Он имеет хорошее чувство руки, точное позиционирование, стабильный и прочный, и вращение на 360 ° без мертвого угла. 9:30 уровень цифровой Диапазон регулировки громкости 10: поддержка последовательного управления связью, можно использовать все функции модуля управления устройством с последовательным портом, таким как компьютер или MCU.     Параметры продукта: Выходная мощность: 500 мВт (приводные наушники), 3Wx2 (приводные динамики) Частотный диапазон отклика: 50 Гц-18 кГц Диапазон приема частот: Выключите вещание кампуса 87,0 МГц-108,0 МГц, Открытый кампус вещания 76,0 МГц-108,0 МГц Эквивалентный уровень шума: ≥ 30 дБ Напряжение питания: 3,0 V-5,0 V Ток поставки: 1000 мА при максимальном объеме, 60 мА при минимальном объеме (только для справки) Канал: стерео   Источник питания Соответствующий порт модуля (отмечен на печатной плате) -, + подключается к отрицательным и положительным полюсам источника питания (батареи), И источник питания рекомендуется использовать аккумулятор или другой Регулируемый источник питания. Импульсные источники питания без фильтров (например, мобильный телефон зарядные устройства, мобильные источники питания и другие источники питания) не могут быть использованы. В противном случае помехи от источника питания могут повлиять на нормальную работу этого модуля. Нормальное рабочее напряжение данного модуля составляет 3,0-5,0 V, и источника питания напряжение не должно превышать этого диапазона. Максимальный ток питания этого модуля составляет около 1 А при максимальной громкости, и батарея должна быть в состоянии выпустить достаточно тока. Примечание: радио (любое радио) является радиочувствительным устройством, и помехи от источника питания или поблизости могут повлиять на нормальную работу модуля. Поэтому источник питания для модуля рекомендуется использовать аккумулятор или силовой трансформатор для получения стабильного напряжения. Не может использоваться импульсный источник питания (например, мобильный телефон, зарядное устройство и любые другие импульсные источники питания), зарядное устройство, переключение DC-DC конвертер, не может быть никакого рабочего усилителя мощности класса D, микроволновая печь и другое оборудование, которое генерирует высокочастотные электромагнитные помехи. В противном случае электромагнитные помехи, генерируемые этими устройствами, будут пространственно соединены с передним концом модуля RF, в результате чего полученный сигнал генерирует шум.

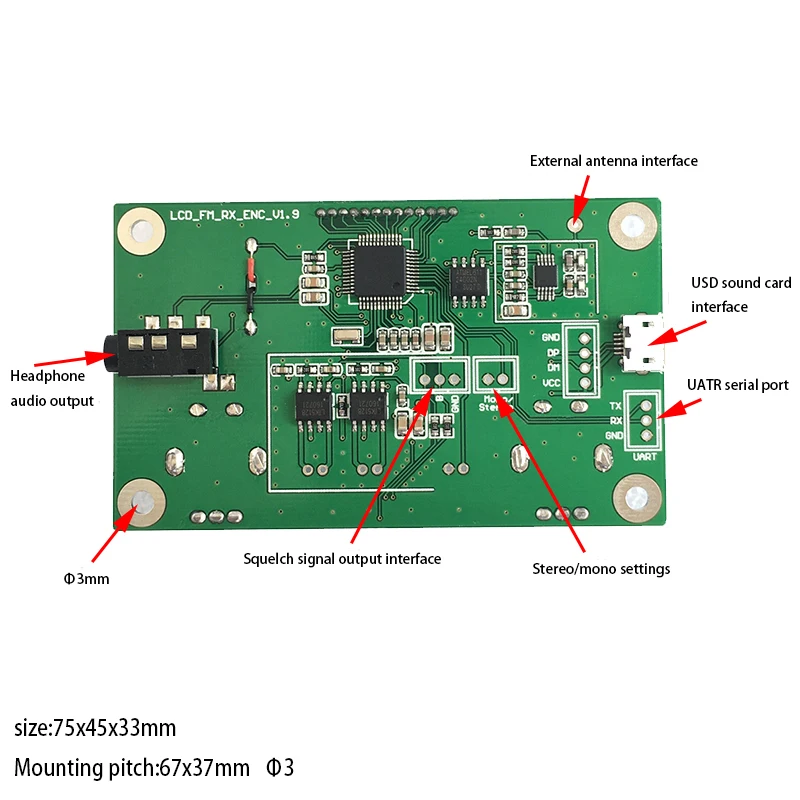

Антенна Порт FM_ANT используется для подключения fm-антенны. Для того, чтобы получить fm-сигнал лучше, рекомендуется подключить внешнюю антенну на 75 см.   Выход наушников/рога Этот модуль поставляется с 3WX2 канальным аудиоусилителем. Если вам нужен динамик для доступа к порту динамика, рекомендуется использовать динамик 4Ω/3W. Если гарнитура подключена, аудио автоматически переключается на канал наушников, а канал динамика автоматически выключается.



Регулировка громкости Поверните кодировщик VOL для регулировки громкости, в то время как ЖК-экран отображает уровень громкости.   Регулировка частоты Поверните энкодер FRE для регулировки частоты приема, в то время как ЖК-экран отображает частоту тока, и ручка энкодера нажимается вниз для отключения звука/неотключения звука.   Бесшумный Нажмите кнопку VOL вниз для переключения звука/выключения звука   Автоматический переключатель скворча Нажмите и удерживайте ручку FRE вниз, чтобы включить или выключить функцию auto squelch. На ЖК-дисплее будут отображаться подсказки, чтобы включить автоматическое выключение и выключить автоматическое выключение.



Автоматическая регулировка порогового уровня (порога) (действительна при включении автоматического выключателя) Нажмите на ручку FRE вниз, чтобы войти в автоматический интерфейс регулировки порога. Пользователь может отрегулировать порог автоматического действия в соответствии с конкретным использованием. Диапазон регулировки 0-20. Чем больше значение, тем выше порог, тем легче слабый сигнал. Бесшумный. Обратная сторона верна.   Последовательный порт (нет необходимости подключаться к последовательному порту управления) Модуль оставляет за собой интерфейс контроля последовательного порта уровня TTL. Последовательный порт TTL связывается с этим модулем. Необходимо подключить модуль UART_RX, UART_TX и GND (соответствующее положение на PCB). Он может быть отправлен внешним MCU (микрокомпьютером с одним чипом) или последовательным портом компьютера для отправки модуля управления командой. Особенности. Примечание: Поскольку уровень последовательного порта компьютера не является уровнем TTL, вам нужно подключить уровень RS323 к устройству для замены уровня TTL или использовать модуль последовательного порта USB к TTL для связи с этим модулем при подключении к компьютеру. Поскольку модуль управления серийными командами требует определенного количества компьютерных знаний, покупателям, которые не понимают, не нужно бросать. Вся информация см. Инструкции по уходу за ребенком, служба поддержки клиентов не предоставляет технические рекомендации в этом отношении.   Настройки пользователя Этот модуль может установить статус подсветки и Слушать Ли частоту вещания кампуса в зависимости от конкретного использования пользователя. Метод настройки выглядит следующим образом. В режиме отключения питания нажмите и удерживайте ручку VOL для включения. ЖК-дисплей C1, показывающий, что вещание C0 в кампусе выключено, чтобы выключить вещательную ленту кампуса. После перезапуска настройки будут действовать. При установке состояния подсветки нажмите кнопку FRE, чтобы включить режим отключения питания. Дисплей B1 показывает, что подсветка всегда включена, B0 указывает, что подсветка выключена в течение 20 секунд, и настройка эффективна после перезапуска. Повторите этот шаг, чтобы изменить состояние настройки для переключения. Заводская Настройка не позволяет открыть частоту вещания в университетском городке, а подсветка выключена в течение 20 секунд без работы.





Стерео/моно переключатель терминала Стерео/моно-терминал используется для настройки режима приема FM модуля. Этот терминал остается в режиме стерео приема. Этот терминал находится в режиме mono receive.   Описание:   Цель настройки стерео/моно-переключателя: из-за разницы между стерео декодированием и принципом моно декодирования декодированный стерео сигнал занимает более широкий диапазон частот и требует более высокого качества сигнала. Поэтому при прослушивании относительно слабой стереотрансляции соотношение сигнал/шум будет низким и будет генерировать больше шума. В это время цепь может быть изменена на моно-режим приема, чтобы улучшить соотношение сигнал/шум выходного сигнала. Хотя в монорежиме нет стереозвука, шум относительно мал, что делает прослушивание лучше. Другими словами, этот переключатель используется для улучшения соотношения сигнал/шум радио в чехол слабых сигналов. Переключение на моно может сделать радио четким в чехол слабых сигналов, так что среднее-высокое-конец FM стерео радио защищены. Стерео/моно переключатель для большей экологической адаптируемости.





Меры предосторожности: 1: напряжение источника питания не должно превышать Диапазон напряжения питания этого модуля. 2: Не прикасайтесь к задней части модуля во время работы, чтобы не повлиять на нормальную работу модуля или вызвать короткое замыкание, чтобы сжечь модуль.     Некоторые базовые знания о скворче: Большинство fm-приемников демодулируются частотным дискрикатором. Спектр мощности выходного шума дискрикатора параболически распределяется и напрямую увеличивается по мере увеличения выходной частоты. Поэтому, когда нет входного полезного сигнала, дискриатор демодулирует шум с большой выходной амплитудой. Эти шумы усиливаются аудиоусилителем и выводят большой «Шаша». Для того, чтобы удалить эти шумы, приемник squelch, который передает голос, должен добавить цепь squelch. Когда нет входного сигнала или входной сигнал слабый, Система сжигания выключает аудиовыход и держит наушники в тишине. Надежная система скворча важна для fm-приемников.     Общий режим сжигания и сравнение производительности   Контурные системы скворча широко подразделяются на три категории: пилотный скворч, шумоподавление и перевозчик обнаруживает скворч. Перед модулированием передающего сигнала, передающий конец обычно добавляет один тон в нижней части частоты голосового сигнала (ниже 300 Гц), а затем отправляет модулированный сигнал для передачи. Приемник обнаруживает один тон после демодуляции и выполняет контроль сквалча. Из-за подавления сжимаемого выхода и низкочастотной реакции цепи передатчика, национальный Военный стандарт предусматривает, что пилот fm-станции составляет 150 Гц (плюс или минус 2 Гц).   Режим шумоподавления использует характеристики шумоподавления фазового детектора. Когда сигнал RF сильный, Выходной шум уменьшается. Когда радиочастотный сигнал исчезает, на выходе появляется большое количество белого шума. Режим шумоподавления использует эту функцию для контроля уровня шума. В общем, для шумоподавления предусмотрен узкополосный fm-прием, аудио усилитель (фильтр шумоподавления) и простой компаратор Schmitt, а для civil FM ресивера почти используется этот метод мутации.   Перевозчик обнаруживает щель-это использование передней части дискрикатора, а логарифм силы входного сигнала пропорционально большому диапазону. При обнаружении этого тока, интенсивность входного сигнала может быть получена, тем самым выполняя контроль скворка. Многие FM приемник ICs дают этот входной сигнал силы сигнала (RSSI). Этот сигнал часто используется в качестве таблицы силы выходного сигнала привода, AGC, несущего чувства сжигания и так далее.   Среди трех режимов скважины, пилотная цепь скважины является наиболее сложной, и добавляется дополнительная мощность передачи, которая имеет преимущества сильной способности анти-помех и простой работы; шумоподавление и несущая цепь сквалча просты, и никакого дополнительного пилота не требуется. Совместимость может быть достигнута; Некоторые станции имеют возможность повысить совместимость, часто с пилотными и скручивающимися функциями. С развитием цифровых технологий связи все больше и больше цифровых алгоритмов применяются для обнаружения скворка. Этот модуль использует DSP устройство для образца fm-аудиосигнала. После операции в DSP флаг присылается для управления обработкой звука. Устройство включено и выключено.     Метод регулировки этого модуля: Этот модуль использует DSP digital squelch и может гибко использовать программное обеспечение для управления порогом скворка (порог). Порог сжигания составляет 0-20 уровней. Чем ниже значение, тем ниже щель. Легче слушать радиосигнал с фоновым шумом. Чем выше значение, тем выше порог шума, а Выходной шум выше установленного значения. Включается шум, чтобы отключить выход. Таким образом, при регулировании порога сжигания, в зависимости от использования, если вы хотите услышать слабый сигнал сдавливания порога вниз, если вы хотите услышать сильный сигнал, номер вверх. Обратите внимание, что функция squelch не удаляет фоновый шум в сигнале, а просто контролирует выключение звука, определяя, что уровень шума сигнала превышает установленный порог.
