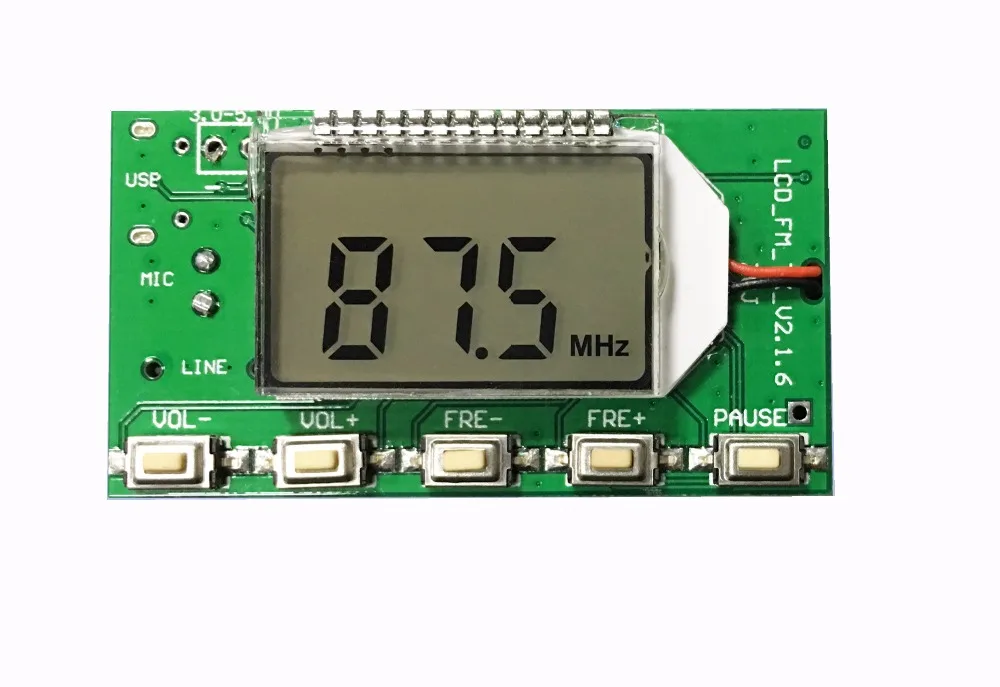

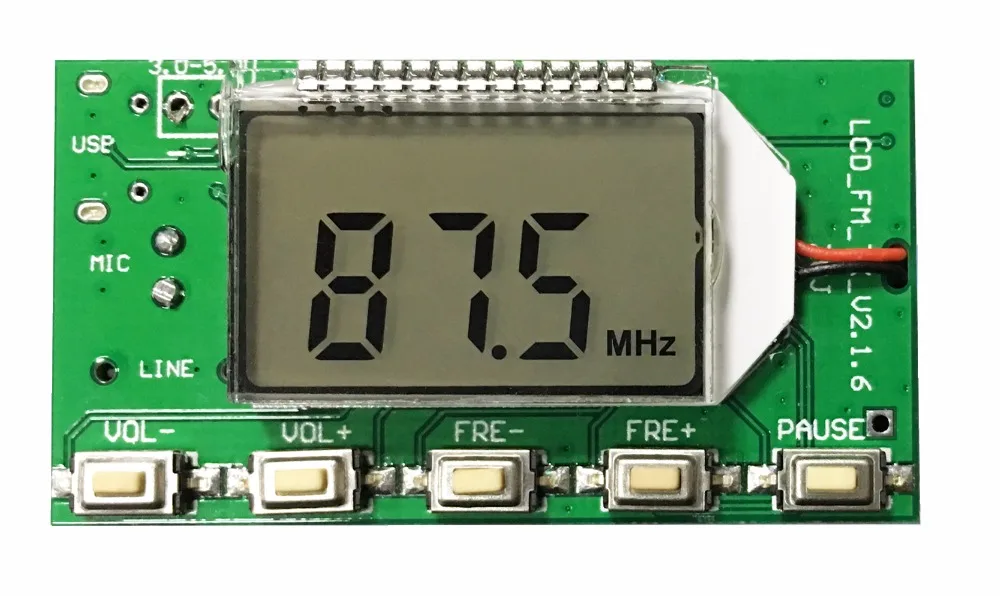

Модульный стерео FM трансмиттер 87 108 МГц Цифровая беспроводная микрофонная плата

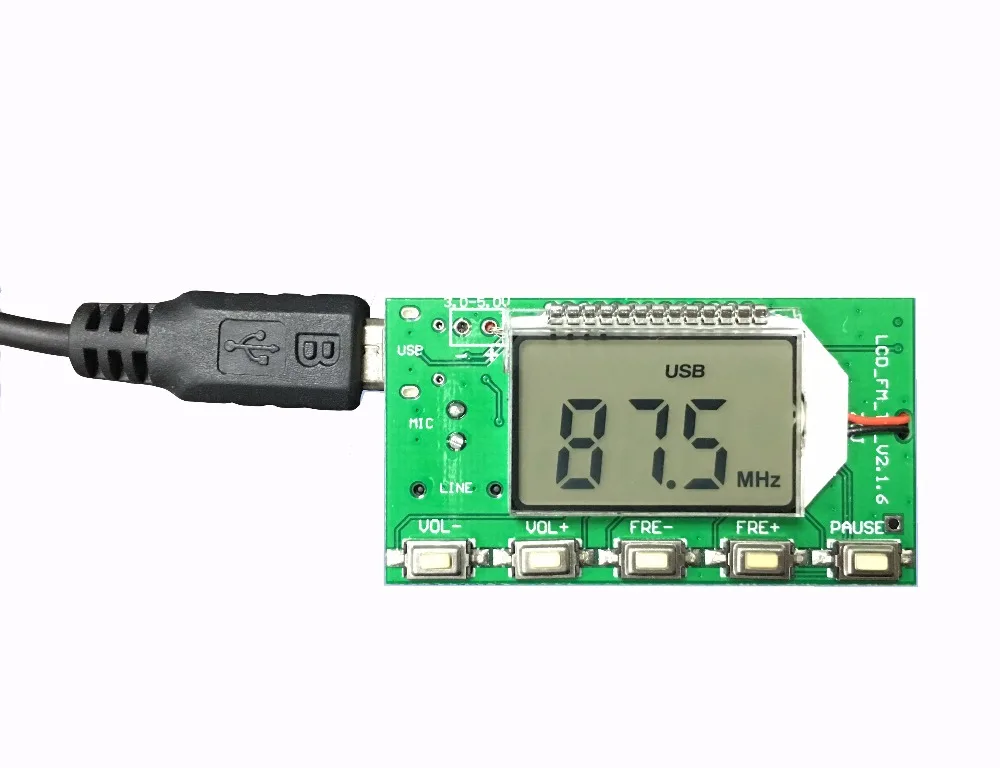

Особенности: 1: используя передовую технологию обработки цифрового аудио сигнала (DSP) и технологию модуляции циклической блокировки FM (PLL), чтобы сделать качество звука более реалистичным, более стабильной производительностью, долгосрочная Рабочая частота без смещения.   2: ЖК-дисплей более интуитивный и точный, с очень низким энергопотреблением и минимальными помехами.   3: Встроенная производится в течение 30-уровень цифровой регулировки громкости, легко в комплекте с помощью кнопки.   4: Автоматическое запоминание громкости и частоты перед выключением питания   5: многоканальный аудио вход автоматически переключается   6: Высокоточный пластырь кварцевый кристалл Стабилизация частоты, температура, изменение напряжения, Частота излучения больше не дрейфует   7: поддержка последовательного управления   Параметры продукта:   Выходная мощность: 100 мВт Диапазон отклика аудио частоты: 50 Гц-18 кГц Частота передачи: Выключите вещание кампуса 87,0 МГц-108,0 МГц, включите вещание кампуса 76,0 МГц-108,0 МГц Шаг регулировки частоты: 0,1 МГц/время (короткое нажатие кнопки), 1,0 МГц/время (длинное нажатие кнопки) Режим модуляции: Стандартный FM Канал: линейный/USB канал (стерео), микрофон канал (моно) Эквивалентный уровень шума: ≥ 30 дБ (качество звука близок к качеству звука CD) Напряжение питания: DC 3,0 V-5,0 V Рабочий ток: 35 мА Передающая антенна: 75 см стержневая антенна Расстояние излучения: модуль fm-передатчика соединен со стандартной антенной стержня длиной 75 см, а радио использует PL-660 Desheng. Открытое Поле покрыто радиусом 100 метров. (Примечание: расстояние запуска только для справки, из-за разницы в окружающей среде использования)   <1>: источник питания Соответствующие порты модуля подключаются к отрицательным и положительным клеммам блока питания (батареи) соответственно. Блок питания рекомендуется использовать батарею или трансформатор понижающий регулятор. Переключение источников питания без фильтров (например, мобильный телефон зарядные устройства, Зарядные сокровища, переключение DC-DC источники питания) не может использоваться. В противном случае высокочастотные помехи, генерируемые блоком питания, могут повлиять на нормальную работу этого модуля. Нормальное рабочее напряжение данного модуля составляет 3,0-5,0 V, и источника питания напряжение не должно превышать этого диапазона.   <2>: кнопка Громкость +/-: короткий пресс Громкость +/- 1, длительное нажатие непрерывное +/- Частота +/-завершение вызова: короткое нажатие частоты +/-0,1 МГц, нажмите и удерживайте кнопку непрерывного +/- 1 МГц Отключение звука: короткое нажатие для выключения звука/отключения звука   <3>: антенна Порт ANT используется для подключения fm-антенны. Чтобы лучше передавать fm-сигнал, рекомендуется подключить антенну стержня длиной 75 см, а возле антенны Нет препятствий.   <4>: USB аудио соединение Если вам нужна функция USB аудио вещания этого модуля, вам нужно подключить usb-кабель к компьютеру. Usb-порт совместим с обычными мобильными телефонами, поэтому вы можете использовать usb-кабель мобильного телефона для подключения модуля к компьютеру. Поскольку компьютер USB поставляется с выходом 5 В, вы можете использовать usb-порт для прямого питания модуля с помощью usb-подключения. После подключения к компьютеру USB модуль автоматически войдет в режим передачи аудио ПК, ЖК-экран будет отображать компьютер, компьютер автоматически установит драйвер, И устройство звуковой карты с именем «CD002» будет включено в настройках звука компьютера. Включите это «CD002» Аудио устройство, компьютерная система аудио может быть передана FM в этом модуле. Соседняя радиочастота может быть настроена на ту же частоту передачи модуля для прослушивания аудиосигнала компьютера, передаваемого этим модулем.

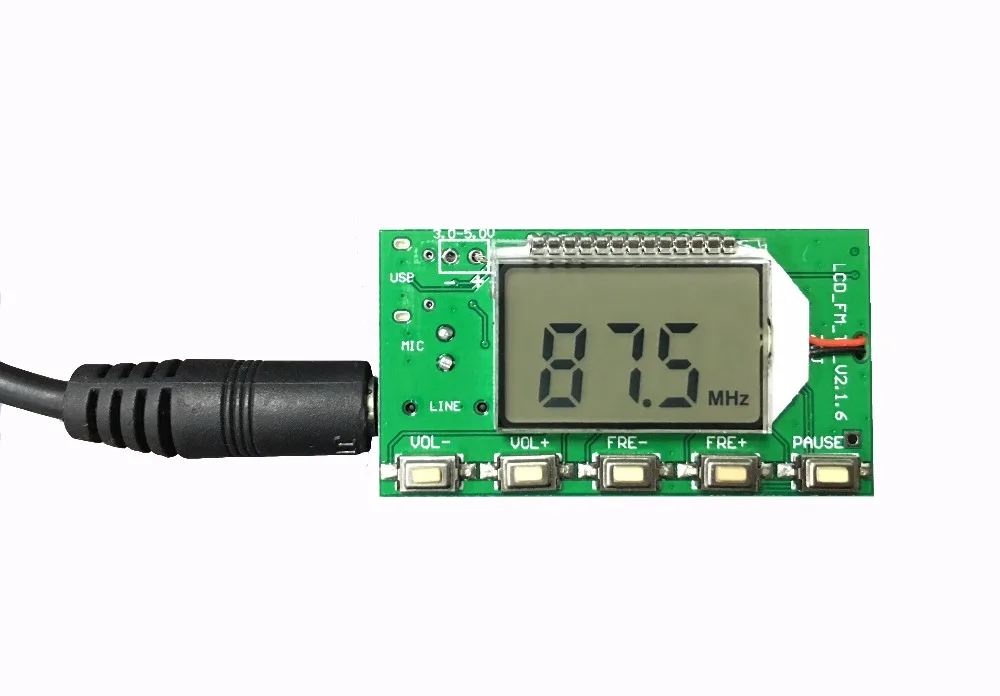

<5>: линейный аудио соединение Если вам нужен линейный (линейный вход) канал этого модуля в качестве источника звука, просто подключите один конец аудио кабеля в 3,5 мм аудиоразъем этого модуля и другой конец в аудиоустройство (такие как телефон для наушников). Автоматическое переключение на линейный канал в качестве источника передачи FM. Соседнее fm-радио можно услышать с мобильного терминала до тех пор, пока оно регулируется, чтобы соответствовать частоте передачи этого модуля.   <6>: беспроводной микрофон FM Если вам нужен микрофон этого модуля, который будет использоваться в качестве источника звука, просто отключите линейный кабель и usb-кабель (то есть, ни линия, ни USB не подключены). Модуль автоматически переключается на канал микрофона в качестве источника звука FM. Этот модуль поставляется с высокой чувствительностью electret. Микрофон можно использовать для беспроводных микрофонов, мониторинга матери и ребенка и т. д. по мере необходимости. При использовании, обратите внимание, чтобы настроить объем выбросов этого модуля для достижения лучшего эффекта пикапа.

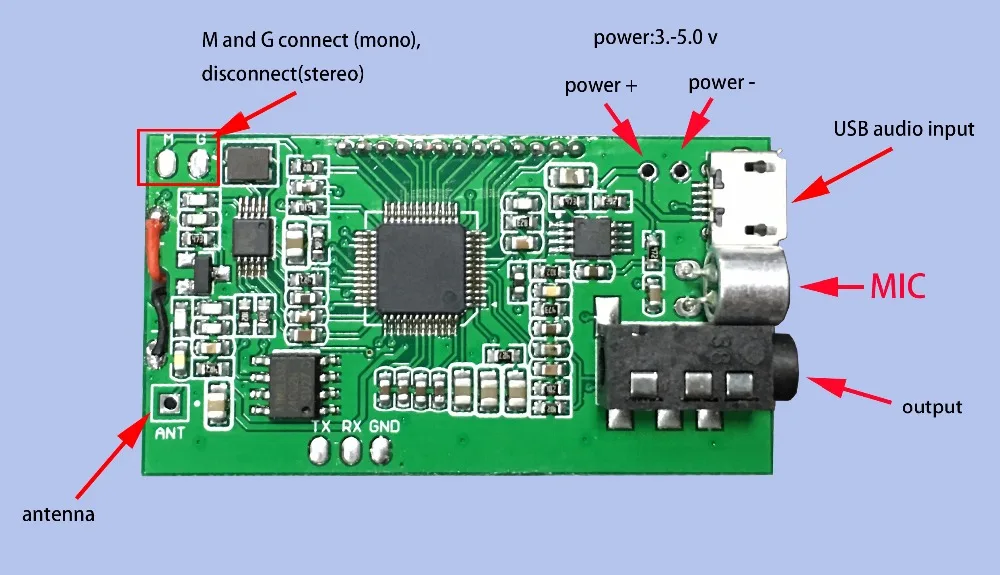

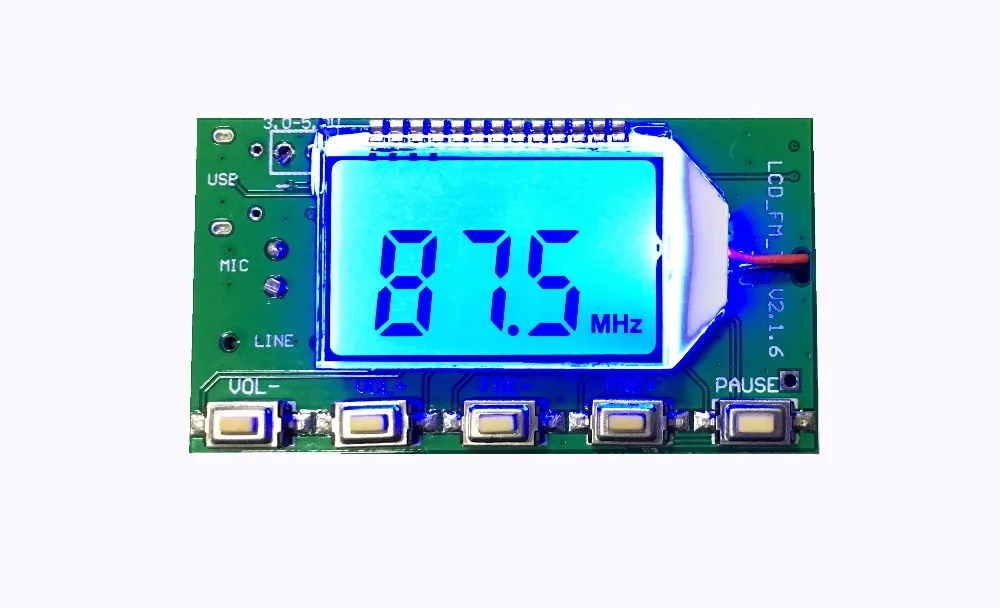

<7>: контроль последовательного порта (нет необходимости в функции контроля последовательного порта)   Модуль оставляет за собой интерфейс контроля последовательного порта уровня TTL. Последовательный порт TTL связывается с этим модулем. Необходимо подключить модуль UART_RX, UART_TX и GND. Он может использовать внешний MCU (микроконтроллер) или Серийный порт компьютера для отправки команд вместо модуля управления кнопками. Примечание: Поскольку уровень последовательного порта компьютера не является уровнем TTL, вам нужно подключить уровень RS323 к устройству для замены уровня TTL или использовать модуль последовательного порта USB к TTL для связи с этим модулем при подключении к компьютеру. Поскольку модуль управления серийной командой требует определенного количества опыта работы с компьютером, покупателям, которые не понимают, не нужно бросать, используйте кнопку для прямого управления модулем. Всю информацию можно найти в описании товара. Служба поддержки клиентов не предоставляет технические рекомендации в этом отношении.   Пользовательские настройки:     1: светодиодный режим подсветки В режиме отключения питания одновременно нажмите и удерживайте кнопки верхней и нижней радиосвязи. Дисплей B1 показывает, что подсветка всегда включена, а B0 указывает, что подсветка выключена в течение 20 секунд. После перезапуска настройки будут действовать. (Заводская настройка по умолчанию-это задержка подсветки на 20 секунд).    2: включение/выключение диапазона вещания кампуса Нажмите и удерживайте VOL + в выключенном состоянии, включите после кнопки VOL, и ЖК-дисплей отобразит C1, указав, что campus broadcast C0 выключен, чтобы выключить вещательную ленту кампуса, и установка начнет действовать после перезапуска. (Заводская настройка по умолчанию-Выключить вещательную ленту кампуса).    3: стерео/моно настройки режима передачи Есть два паяных соединения M и G на задней части модуля. Короткое замыкание между двумя точками является моноканальной передачей, и две точки отключены для передачи стереосистемы. (Заводской по умолчанию является система передачи стерео). Примечание: в режиме стерео источник ввода в модуль должен быть стерео, а Радио стерео для достижения стерео. (Не принимайте радио с Одним Динамиком (моно) или вход аудиосигнала в модуль является моно, сказав, что нет стереозвука!).





Меры предосторожности: 1: пожалуйста, подтвердите правильность полярности питания и напряжения питания, а затем включите питание. Если входное напряжение превышает 5 В или положительные и отрицательные полюсы источника питания перевернуты, модуль может быть навсегда поврежден. 2: рука не может коснуться задней части модуля во время работы, чтобы не повлиять на нормальную работу модуля.   Применение: FM беспроводное аудио, USB PC аудио вещание, беспроводной микрофон, мониторинг матери и ребенка
