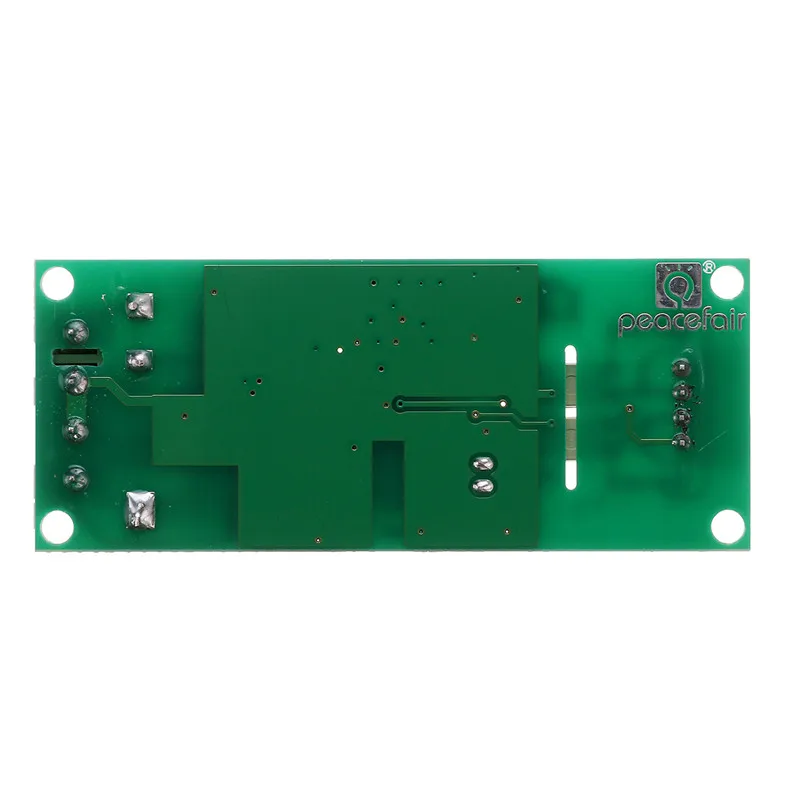

Цифровой измеритель переменного тока амперметр TTL с модулем измерения

Функция Описание: 1. Напряжение: Диапазон измерений: 80 ~ 260 в Разрешение: 0,1 V Точность измерений: 0.5% 2. Ток: Диапазон измерений: 0 ~ 10A(PZEM-004T-10A); 0 ~ 100A(PZEM-004T-100A) Запуск измерения тока: 0,01a (PZEM-004T-10A); 0,02a (PZEM-004T-100A) Разрешение: 0.001A Точность измерений: 0.5% 3. Активная мощность: Диапазон измерений: 0 ~ 2.3kW(PZEM-004T-10A); 0 ~ 23kW(PZEM-004T-100A) Начиная измерения мощности: 0,4 W Разрешение: 0,1 W Дисплей Формат: <1000 Вт, дисплей один десятичный, например: 999,9 Вт ③ 1000 Вт, дисплей показывает только целое число, например: 1000 Вт Точность измерений: 0.5% 4. Коэффициент мощности: Диапазон измерения: 0,00 ~ 1,00 Разрешение: 0,01 Точность измерений: 1% 5. Частота: Диапазон измерений: 45 Гц ~ 65 Гц Разрешение: 0,1 Гц Точность измерений: 0.5% 6. Активная энергия: Диапазон измерений: 0 ~ 99,99,99kwh Разрешение: 1Wh Точность измерений: 0.5% Дисплей Формат: <10kWh, блок дисплея Wh(1kWh = 1000Wh), например: 9999Wh ② 10 кВт · ч, дисплейный блок-кВт · ч, например: 9999,99 кВт · ч Сброс энергии: Используйте программное обеспечение для сброса.   -Сигнализация перегрузки по току: Порог активной мощности может быть установлен, когда измеренная активная мощность превышает пороговый уровень, это Может сигнализации Связь интерфейс: RS485 интерфейс 。   -Связь протокол Протокол физических слоев: Физический уровень, используйте интерфейс связи UART к RS485 Скорость передачи данных 9600, 8 бит данных, 1 стоп-бит, без паритета Протокол уровня приложения: Уровень приложения использует протокол Modbus-RTU для общения. В настоящее время, только Поддерживает функциональные коды, такие как 0x03 (запись для чтения), 0x04 (запись для чтения), 0x06 (Запись одного регистра), 0x41 (калибровка), 0x42 (сброс энергии) и т. д. Функциональный код 0x41 предназначен только для внутреннего использования (адрес может быть только 0xF8), используется для фабрики Калибровка и возврат на заводское обслуживание, после того, как функциональный код увеличится на 16 бит Пароль, пароль по умолчанию 0x3721 Диапазон адресов подчиненного составляет 0x01 ~ 0xF7. Адрес 0x00 используется в качестве вещания Тот адрес, который указан, раб не нужно ответить мастера. Адрес 0xF8 используется в качестве общей Адрес, этот адрес может использоваться только в условиях, когда используется для калибровки и т. Д.   -Прочтите результаты измерений: Команду формат мастера читает результат измерений (всего 8 байт): Подчиненный адрес + 0x04 + адрес регистра, высокий байт + адрес регистра, низкий байт + номер Регистров, высоких байтов, количества регистров, низких байтов, проверки CRC, высоких байтов, проверки CRC Низкий байт. Команду формат ответа от Ведомого делится на два вида: Правильный ответ: рабочий адрес + 0x04 + количество байтов + регистр 1, высокий байт данных + Запись 1 данных, низкий байт +... + Проверка CRC, высокий байт + проверка CRC, низкий байт Ошибка ответа: рабочий адрес + 0x84 + ненормальный код + проверка CRC, высокий байт + проверка CRC Низкий байт Ненормальный код, приведенный ниже (см. Ниже) ⚫0x01, незаконная функция ⚫0x02, незаконный адрес ⚫0x03, незаконные данные ⚫0x04, ошибка подчиненного В таблице, приведенной ниже, представлены результаты измерений Например, мастер отправляет следующие команды (код проверки CRC заменен на 0xHH и 0xLL, то же самое ниже) 0x01 + 0x04 + 0x00 + 0x00 + 0x00 + 0x0A + 0xHH + 0xLL Указывает, что мастеру необходимо считывать 10 регистров с подчиненным адресом 0x01 и запуском Адрес регистра 0x0000 Правильный ответ от раба заключается в следующем: 0x01 + 0x04 + 0x14 + 0x08 + 0x98 + 0x03 + 0xE8 + 0x00 + 0x00 + 0x08 + 0x98 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x01 + 0xF4 + 0x00 + 0x64 + 0x00 + 0x00 + 0xHH + 0xLL Выше представлены данные ⚫Напряжение-0x0898, конвертируется в десятичное-2200, дисплей 220,0 в ⚫Ток 0x000003E8, конвертируется в десятичное значение 1000, дисплей 1.000A ⚫Мощность 0x00000898, конвертируется в десятичное-2200, дисплей 220,0 Вт ⚫Энергия-0x00000000, конвертируется в десятичное-0, дисплей-0 Вт/ч ⚫Частота 0x01F4, конвертируется в десятичное значение 500, дисплей 50,0 Гц ⚫Мощность фактор 0x0064, преобразуется в десятичная система является 100, дисплей 1,00 ⚫Состояние будильника 0x0000, означает, что текущее питание ниже, чем мощность будильника Порог   Прочитайте и модифицируйте рабочие параметры: В настоящее время он поддерживает только считывание и изменение адреса подчиненного устройства и порога будильника питания Регистр расположен как указанная ниже Таблица Формат команды мастера, чтобы прочесть рабочие параметры и прочесть измерения Результаты одинаковые, нужно всего лишь изменить функциональный код от 0x04 до 0x03. Команду формат мастера модифицировать slave параметров (всего 8 байт): Подчиненный адрес + 0x06 + адрес регистра, высокий байт + адрес регистра, низкий байт + регистр Значение High Byte + значение регистра, низкий байт + CRC проверьте высокий байт + CRC проверьте низкий байт.   Команду формат ответа от Ведомого делится на два вида: Правильный ответ: рабочий адрес + 0x06 + количество байт + адрес регистра, низкий байт + Записывающее значение, высокий байт, записывающее значение, низкий байт, проверка CRC, высокий байт, проверка CRC, низкий Байт. Ошибка ответа: рабочий адрес, 0x86, ненормальный код, проверка CRC, высокий байт, проверка CRC Низкий байт. К примеру, мастер комплекты раба порог питания: 0x01 + 0x06 + 0x00 + 0x01 + 0x08 + 0xFC + 0xHH + 0xLL Указывает, что мастеру необходимо задать регистр 0x0001 (пороговый сигнал тревоги) на 0x08FC (2300 Вт).   Правильно настроенный, раб возвращается к данным, которые отправляются от мастера. К примеру, мастер комплекты адрес slave 0x01 + 0x06 + 0x00 + 0x02 + 0x00 + 0x05 + 0xHH + 0xLL Указывает, что мастеру необходимо задать регистр 0x0002 (адрес Modbus-RTU) на 0x0005 Правильно настроенный, раб возвращается к данным, которые отправляются от мастера.   Сброс энергии: Формат команды мастера для сброса энергии подчиненного составляет (всего 4 байта): Рабочий адрес + 0x42 + CRC проверьте высокий байт + CRC проверьте низкий байт. Правильный ответ: рабочий адрес + 0x42 + CRC проверьте высокий байт + CRC проверьте низкий байт. Ошибка ответа: рабочий адрес + 0xC2 + ненормальный код + проверка CRC, высокий байт + проверка CRC Низкий байт   Калибровка: Формат команды master для калибровки подчиненного (всего 6 байт): 0xF8 + 0x41 + 0x37 + 0x21 + проверка CRC высокий байт + проверка CRC низкий байт. Правильный ответ: 0xF8 + 0x41 + 0x37 + 0x21 + CRC проверьте высокий байт + CRC проверьте низкий байт. Ошибка ответа: 0xF8 + 0xC1 + ненормальный код + CRC проверьте высокий байт + CRC проверьте низкий байт. Следует отметить, что калибровка занимает от 3 до 4 секунд, после того как мастер отправит Если калибровка успешно выполнена, то для получения ответа потребуется 3-4 секунды Раб.   CRC проверка: CRC проверка использует формат 16 бит, занимает два байта, полиномиальный генератор X16 + X15 + X2 + 1, полиномиальная стоимость, используемая для подсчета, 0xA001. Значение проверки CRC-это кадр данных, разделяющий все результаты проверки всех байт, за исключением Значение проверки CRC.   Функциональная схема блока:   Другое инструкции по уходу за изделием Интерфейс TTL этого модуля является пассивным интерфейсом, для этого требуется внешний блок питания 5 В, Вт Hich означает, что при общении необходимо подключать все четыре порта (5 В, RX, TX, GND), otherwis E не может общаться.   Посылка включает в себя: 1 х цифровой многофункциональный метр 1 х катушка
