FM стерео аудио и видеоминитрансмиттер 50 Гц 18 кГц кампус трансляции DC 3 5V

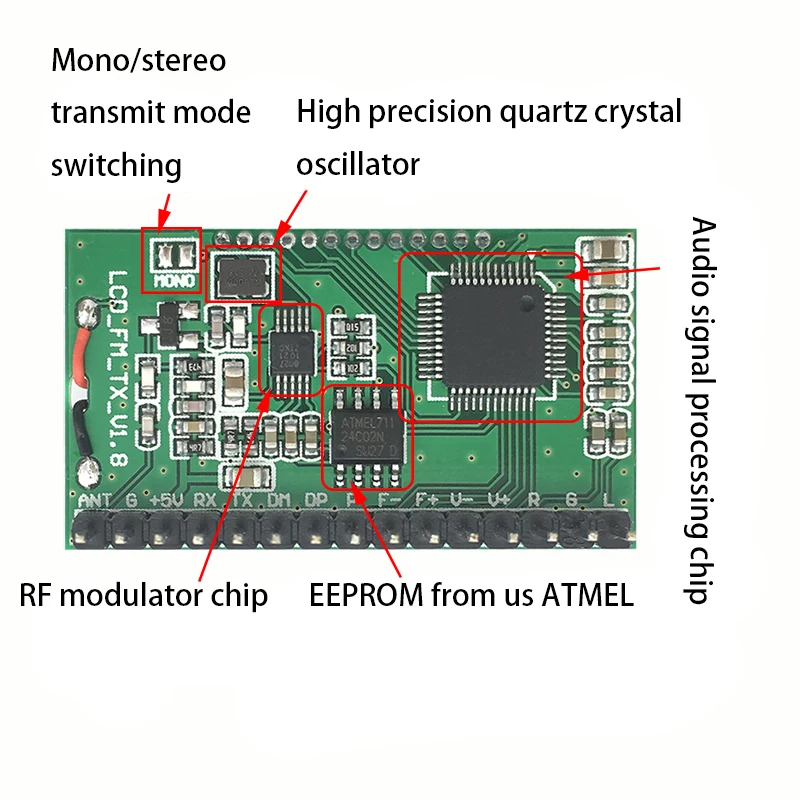

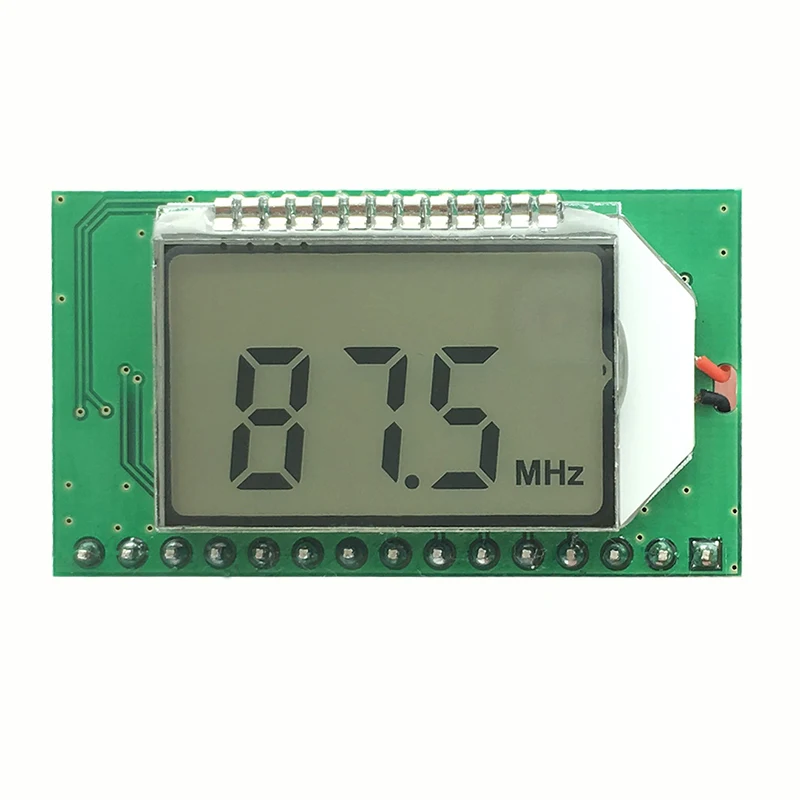

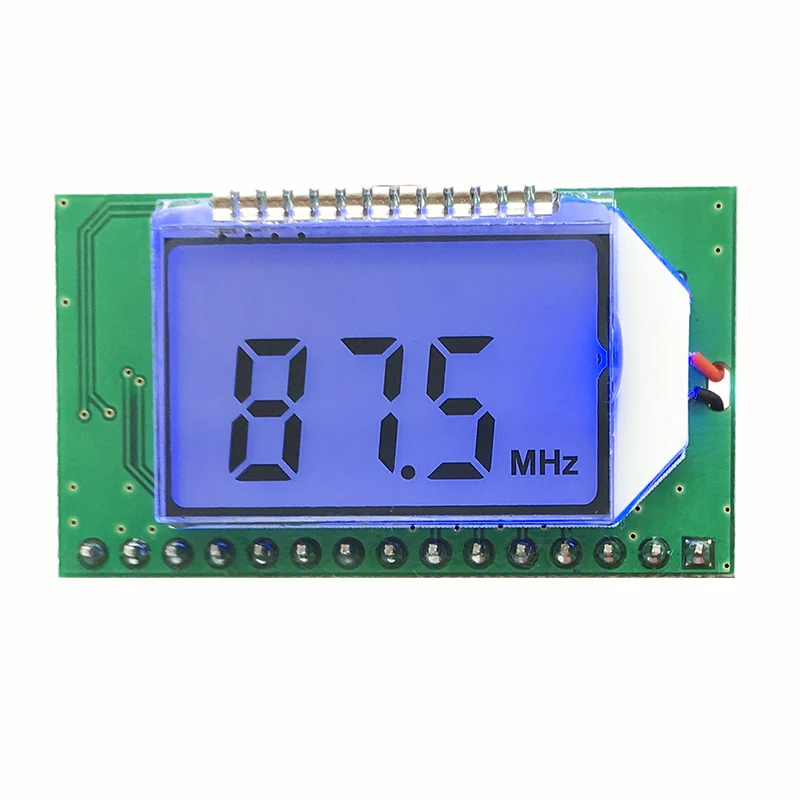

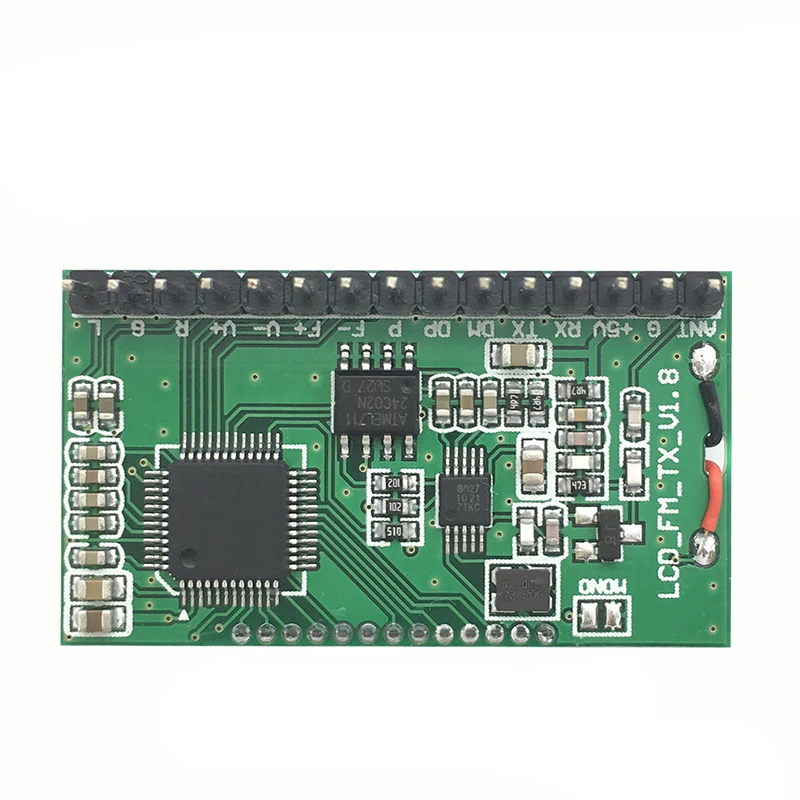

Особенность продукта:   1: используя передовую технологию обработки цифрового аудио сигнала (DSP) и технологию модуляции циклической блокировки FM (PLL), чтобы сделать качество звука более реалистичным, более стабильной производительностью, долгосрочная Рабочая частота без смещения.   2: ЖК-дисплей более интуитивный и точный, с очень низким энергопотреблением и минимальными помехами.   3: с функцией автоматической поисковой станции и станции хранения, прост в эксплуатации.   4: Встроенный 16-уровень цифровой регулировки громкости, легко в комплекте с помощью кнопки.   5: Потеря мощности автоматически запоминает данные перед выключением питания.   6: поддержка последовательного управления.   7: стабилизация высокоточного кварцевого кристалла с коммутационным типом, изменение температуры и напряжения частоты передачи без дрейфа.   Параметры продукта:   Выходная мощность: 50 мВт   Диапазон отклика аудио частоты: 50 Гц-18 кГц   Частота передачи:   Выключите вещание кампуса 87,0 МГц-108,0 МГц, включите вещание кампуса 76,0 МГц-108,0 МГц   Шаг регулировки частоты: 0,1 МГц/время (короткое нажатие кнопки), 1,0 МГц/время (длинное нажатие кнопки)   Режим модуляции: Стандартный FM   Эквивалентный уровень шума: ≥ 30 дБ (качество звука близок к качеству звука CD)   Напряжение питания: DC 3,0 V-5,0 V   Рабочий ток: 35 мА   Передающая антенна: 75 см стержневая антенна   Расстояние излучения: модуль fm-передатчика соединен со стандартной антенной стержня длиной 75 см, а радио использует PL-660 Desheng. Открытое Поле покрыто радиусом 100 метров. (Примечание: расстояние запуска только для справки, из-за разницы в окружающей среде использования)

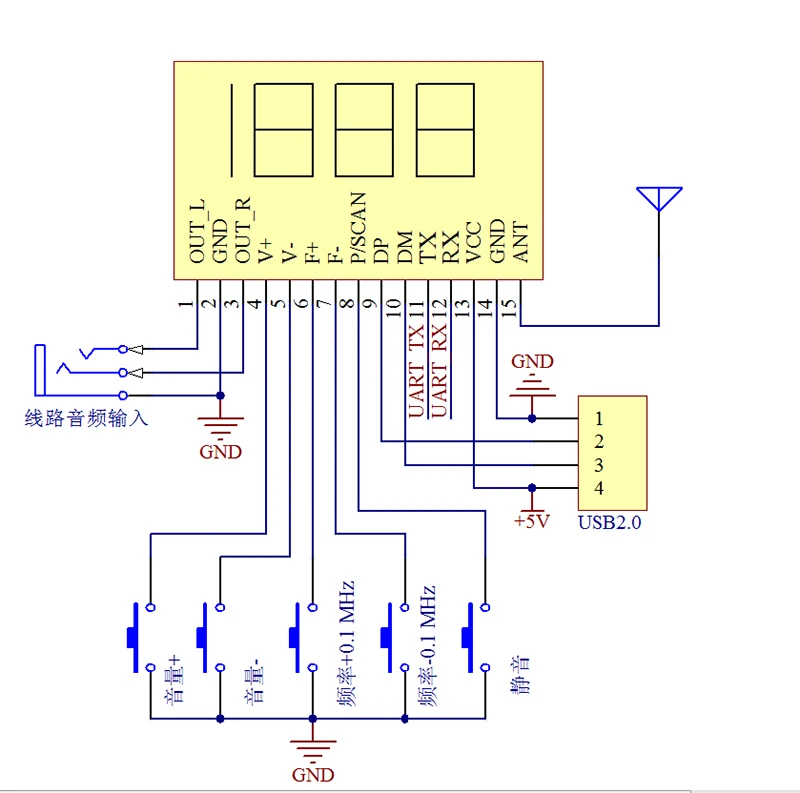

Примечание: Этот модуль является радиочувствительным устройством. Помехи от источника питания или рядом могут повлиять на нормальную работу модуля. Поэтому источник питания для модуля рекомендуется использовать аккумулятор или силовой трансформатор для получения стабильного напряжения. Не может использоваться импульсный источник питания (например, мобильный телефон, зарядное устройство и любые другие импульсные источники питания), зарядное устройство, переключение DC-DC конвертер, не может быть никакого рабочего усилителя мощности класса D, микроволновая печь и другое оборудование, которое генерирует высокочастотные электромагнитные помехи. В противном случае электромагнитные помехи, генерируемые этими устройствами, будут пространственно соединены с передним концом модуля RF, в результате чего полученный сигнал генерирует шум.     Инструкции по использованию:   Один: линия подключения   Все функциональные выходы этого модуля защищены для внешних портов. Пользователи должны подключать внешние Линейные модули для нормальной работы.          <1>: подключите аудиокабель   Соответствующие порты AGND, Output R и Output L модуля соответственно подключены к земле, левому каналу и правому каналу линии передачи аудио.          <2>: Подключите шнур питания   Модуль соответствует порту GND, VCC подключается к отрицательным и положительным полюсам блока питания (батареи) соответственно. Нормальное рабочее напряжение данного модуля составляет 3,0-5,0 V, а питающее напряжение не должна превышать этого диапазона.        <3>: кнопка подключения   Все кнопки этого модуля защищены для порта, и клиент может получить доступ к соответствующим функциональным кнопкам по мере необходимости. Кнопка может использоваться с обычной сенсорной кнопкой, один конец подключен к соответствующей кнопке порта модуля, а другой конец подключен к модулю GND или AGND терминала. Некоторые кнопки имеют функцию длительного нажатия (например, Громкость +/-Длительное нажатие для непрерывного +/-громкости), длительное нажатие более 2 секунд допустимо.          <4>: Подключите антенну   Порт ANT используется для подключения fm-антенны. Для лучшей передачи (приема) fm-сигнала рекомендуется подключить внешнюю антенну с стержнем 75 см, и возле антенны Нет препятствий.          <5>: Подключите usb-кабель   Если вам нужна функция USB аудио вещания этого модуля, вам нужно подключить usb-кабель к компьютеру. Порт USB имеет четыре провода, которые соответственно соединены с VCC, USB_DM, USB_DP и GND портами модуля. Потому что компьютер USB поставляется с выходом 5 В, вы можете напрямую использовать usb-порт для обеспечения питания с помощью usb-подключения компьютера.           <6>: подключение к последовательному порту (нет необходимости подключать к последовательному порту управления)   Модуль оставляет за собой интерфейс контроля последовательного порта уровня TTL. Последовательный порт TTL связывается с этим модулем. Необходимо подключить модуль UART_RX, UART_TX и GND. Он может использовать внешний MCU (микроконтроллер) или Серийный порт компьютера для отправки соответствующих функций модуля управления командой. Примечание: Поскольку уровень последовательного порта компьютера не является уровнем TTL, вам нужно подключить уровень RS323 к устройству для замены уровня TTL или использовать модуль последовательного порта USB к TTL для связи с этим модулем при подключении к компьютеру. Поскольку модуль управления серийными командами требует определенного количества компьютерных знаний, покупателям, которые не понимают, не нужно бросать. Вся информация см. Инструкции по уходу за ребенком, служба поддержки клиентов не предоставляет технические рекомендации в этом отношении.     Аудио-трансляция ПК   После подключения к компьютеру USB модуль автоматически войдет в режим передачи аудио ПК, ЖК-экран будет отображать компьютер, компьютер автоматически установит драйвер, И устройство звуковой карты с именем «CD002» будет включено в настройках звука компьютера. С этим «CD002» Аудио устройством включен, система аудио может быть передана FM в этом модуле. Соседняя радиочастота может быть настроена на ту же частоту передачи модуля для прослушивания аудиосигнала компьютерной системы, передаваемой этим модулем.        Примечание:   1: напряжение источника питания не должно превышать Диапазон напряжения питания этого модуля.   2: Не прикасайтесь к задней части модуля во время работы, чтобы не повлиять на нормальную работу модуля или вызвать короткое замыкание, чтобы сжечь модуль.       Настройки пользователя   Этот модуль может установить статус подсветки и передавать ли частоту вещания кампуса в соответствии с конкретным использованием пользователя. Метод настройки выглядит следующим образом. Нажмите и удерживайте VOL + в выключенном состоянии, и кнопка VOL будет включаться на ЖК-дисплее. C1 указывает, что campus broadcast C0 означает выключить вещательную ленту кампуса, и установка начнет действовать после перезапуска. Когда состояние подсветки установлено, кнопка питания включена, и кнопка радио включена одновременно. B1 означает, что подсветка всегда включена, B0 означает, что подсветка выключена в течение 20 секунд, и настройка эффективна после перезапуска. Чтобы изменить статус настройки, Повторите этот шаг для переключения. Заводская Настройка не позволяет открыть частоту вещания в университетском городке, а подсветка выключена в течение 20 секунд без работы.
