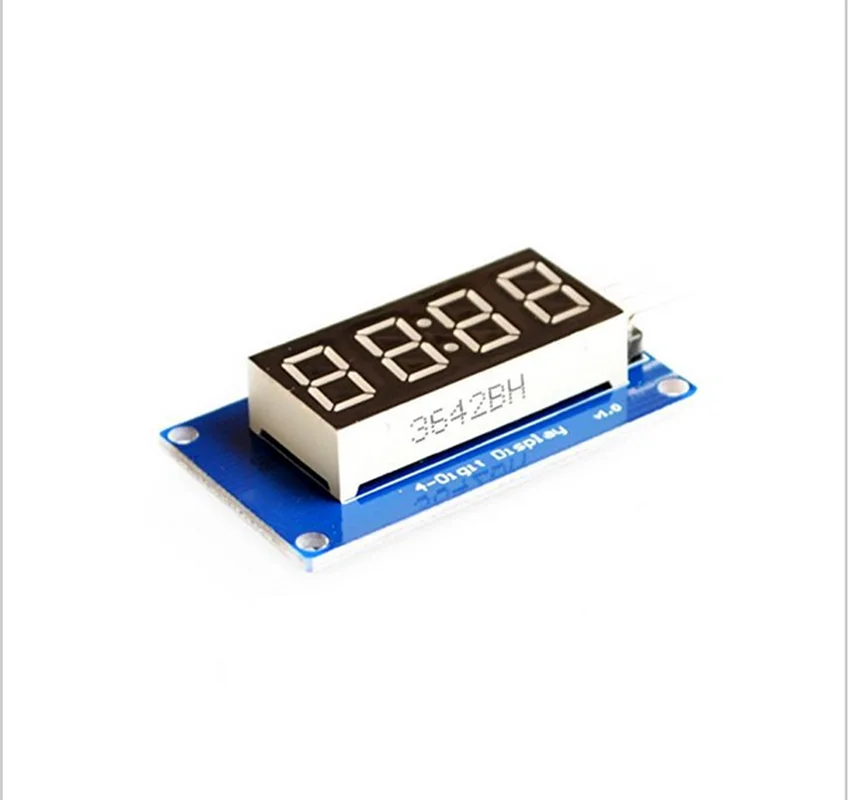

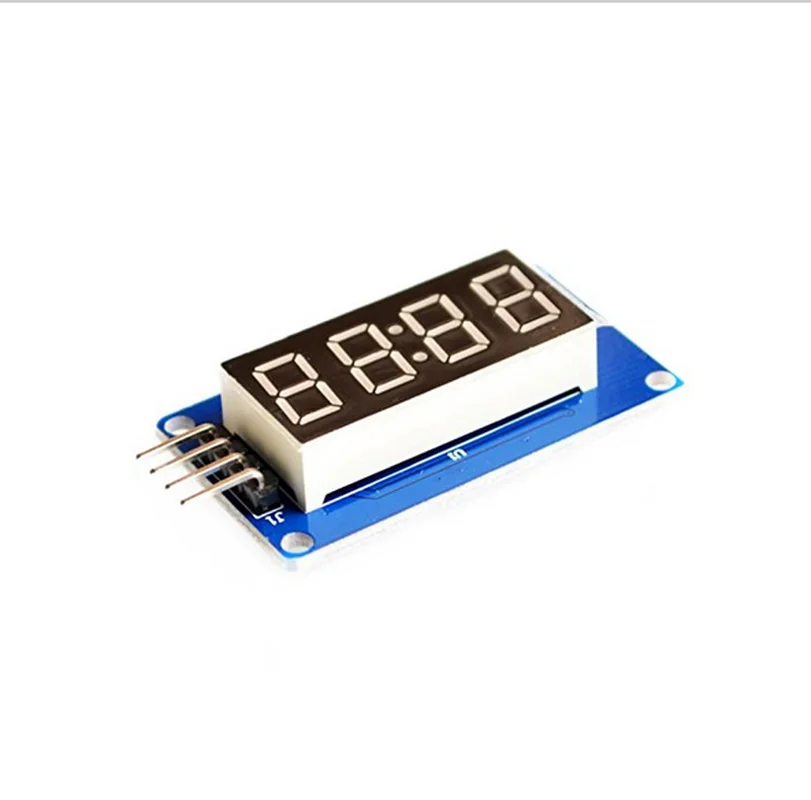

5 * TM1637 светодиодный модуль дисплея для Arduino 7 сегментов 4 бит 0,36 дюйма часы красный анод цифровая трубка четыре последовательных платы драйвера

Посылка включает в себя:
5 * TM1637 светодиодный Дисплей модуль

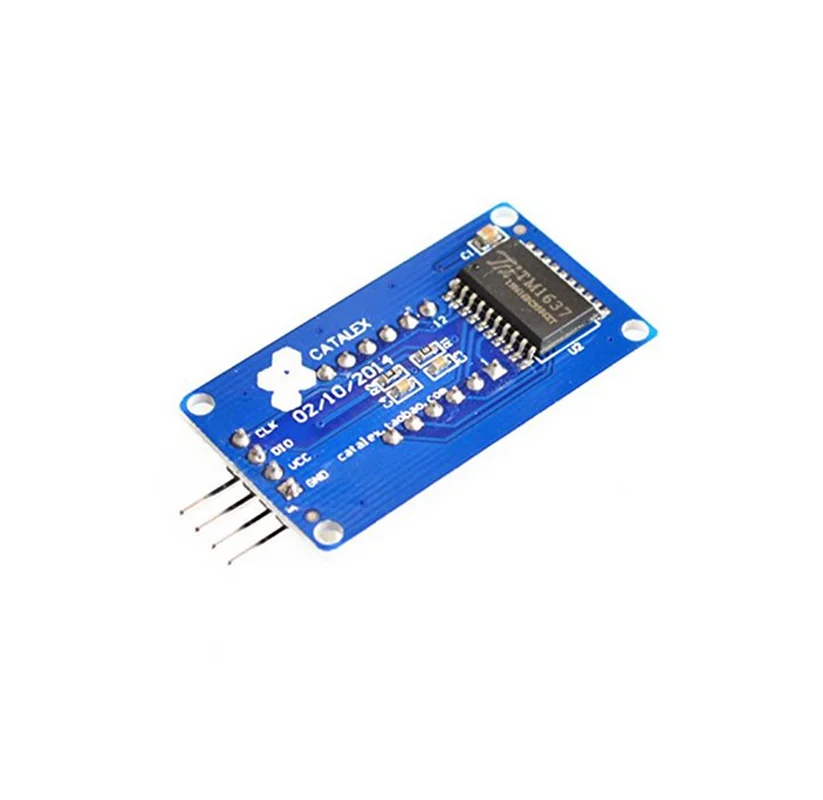

Модуль представляет собой 12-контактный дисплей модуль с 4-точечный общий цифровая трубка (0,36 дюйма) с тактовой частотой. Чип драйвера TM1637. Для получения точного результата нужно всего лишь 2 сигнальные линии, с тем чтобы MCU для того чтобы контролировать 4-разрядный 8-сегментный цифровой светодиодной лампой.
Модуль особенности заключаются в следующем:
Дисплей устройство представляет собой 4-разрядный Ян красное слово цифровая трубка
Цифровая трубка 8 уровня серого регулируемый
Уровень интерфейса управления может быть 5 В или 3,3 В
4 M2 позиционирование винтов отверстия для легкой установки

Проект

Минимальная величина

Типичные соотношение цена/качество

Максимальная

Блок

Стабилизатор напряжения

3,3

5

5,5

Постоянный ток

Ток (@ 5 В)

-

30

80

MA

Размер

42X24X12

Мм

Вес

8

G

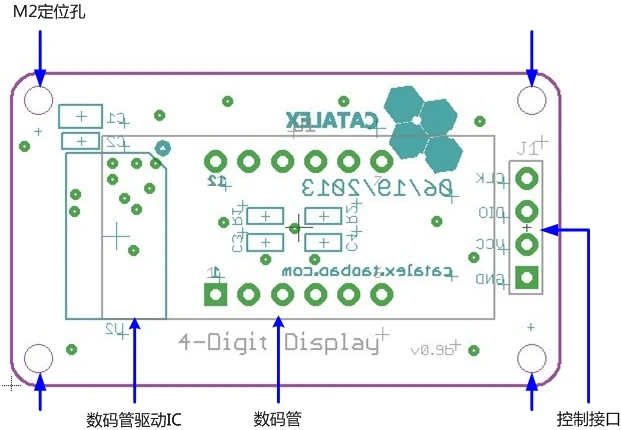

Интерфейс 4-разрядный модуль цифрового монитора приведена ниже:

Интерфейс управления: в общей сложности 4 контакта (GND, VCC, DIO, CLK), GND-заземление, VCC-источник питания, DIO-вход данных и выходной контакт, CLK-это контактный сигнал часов;
Цифровая трубка: 4-разрядный общий анод с 0,36-дюймовая цифровая трубка со счетом точки, выделены красным цветом;
Позиционирование отверстия: 4 M2 позиционирование винтов отверстий, диаметр отверстия 2,2 мм, что делает модуль легко установить и расположить, и осуществить комбинацию модуля;
........
