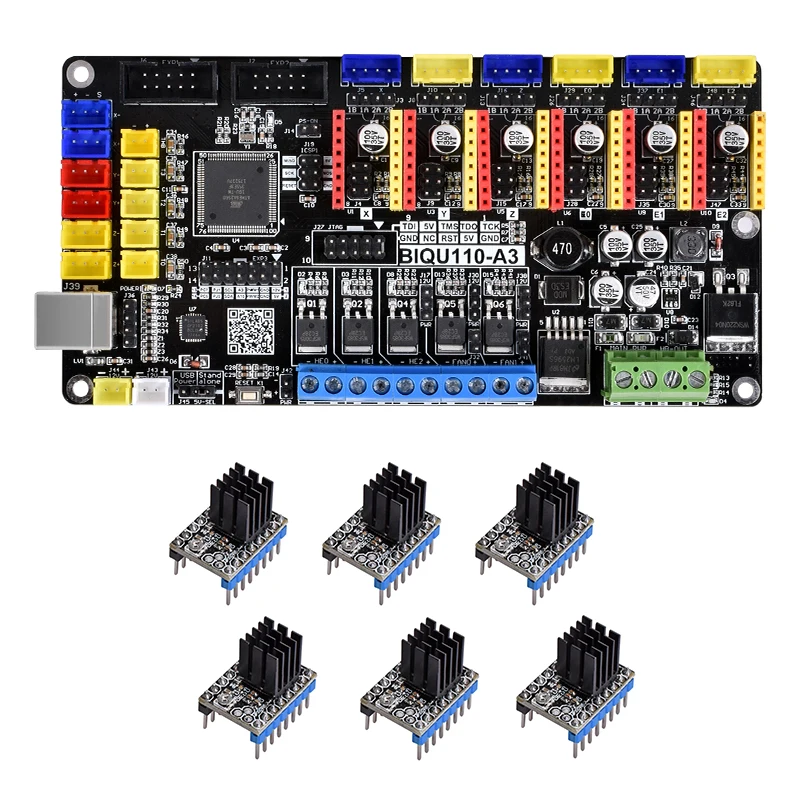

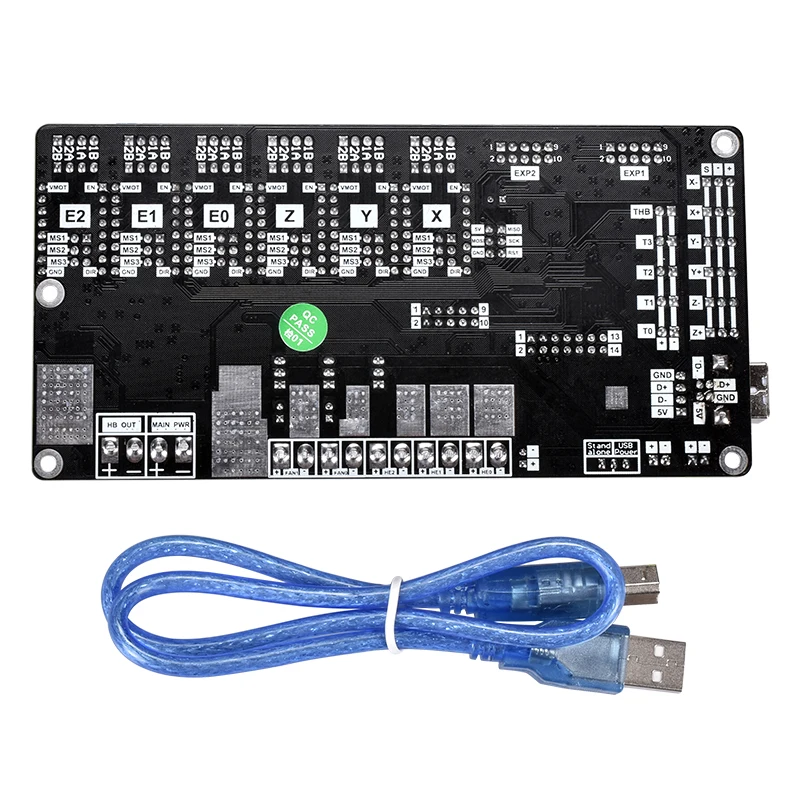

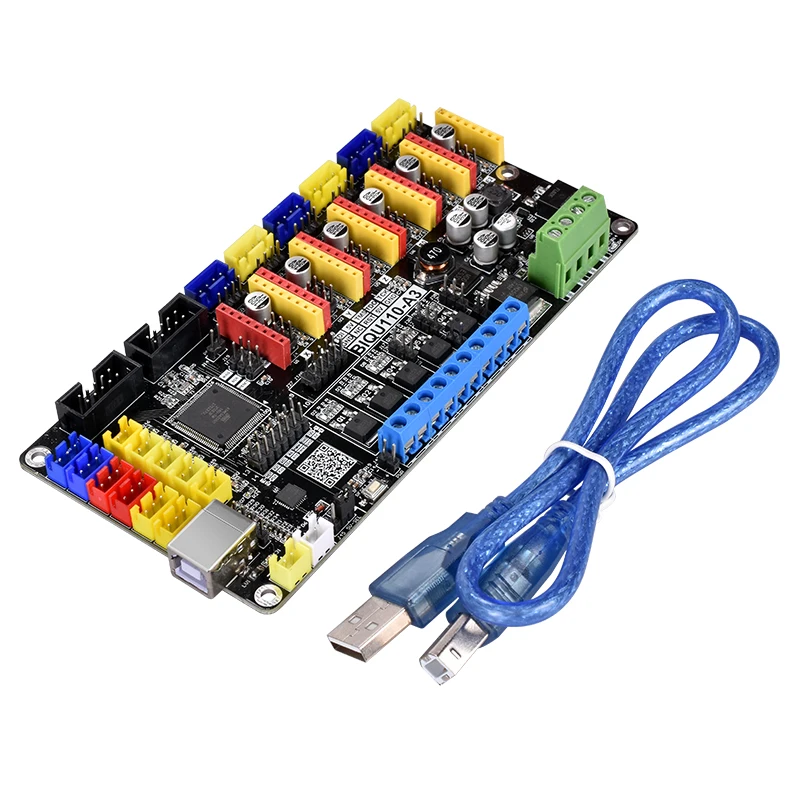

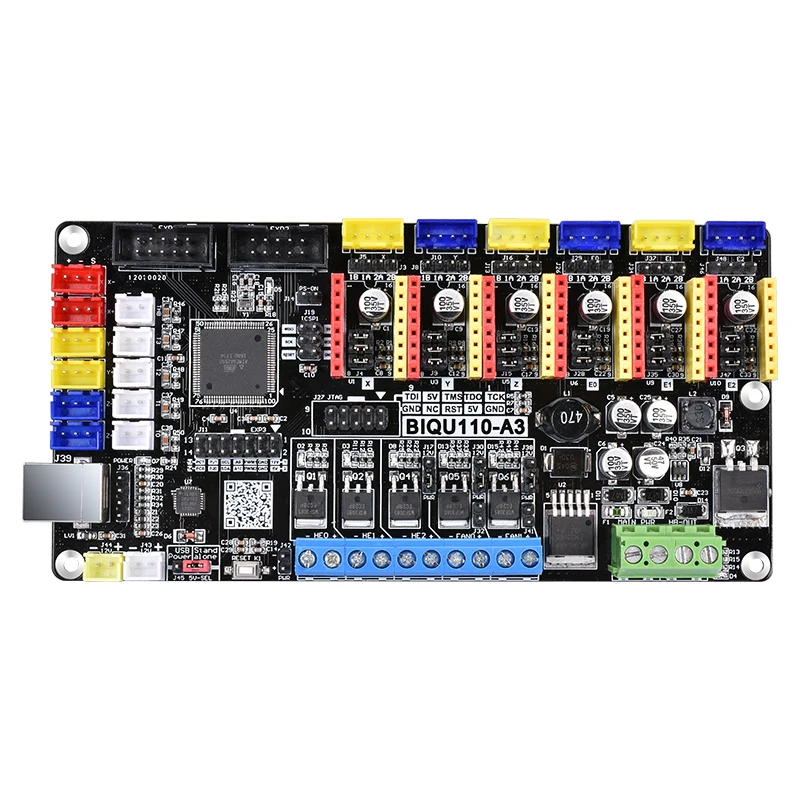

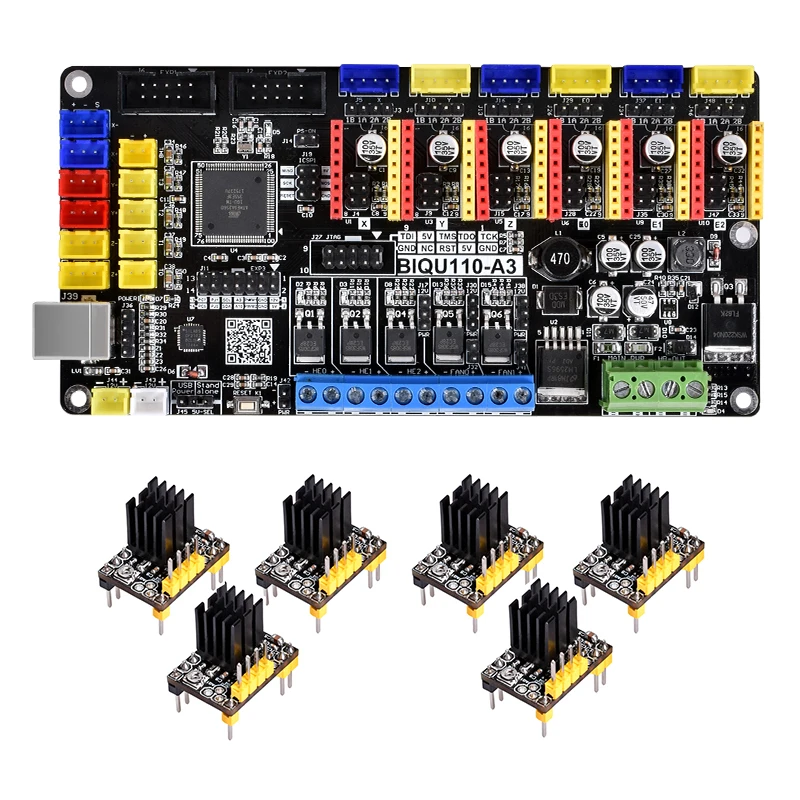

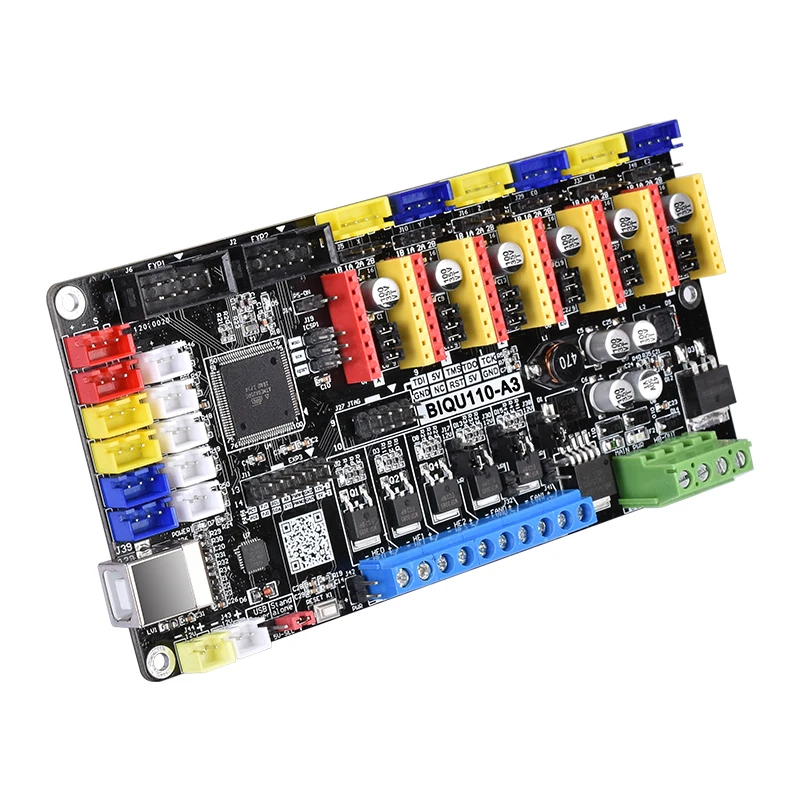

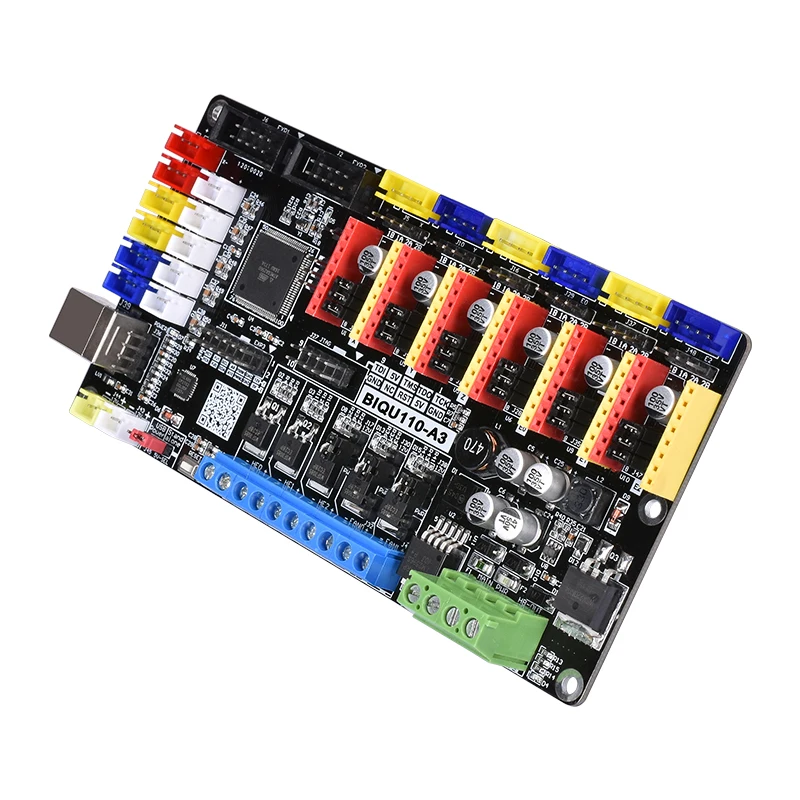

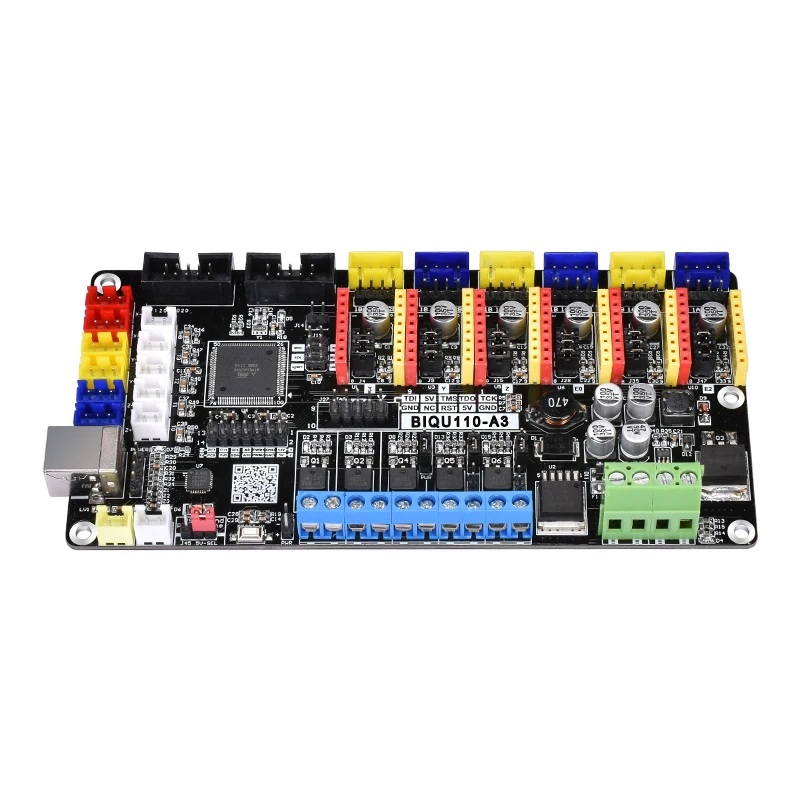

BIQU BIGTREETECH Tango материнская плата Интегрированная база на румбе контроллера с

BIQU BIGTREETECH Tango материнская плата Интегрированная база на румбе контроллера с

 Введение

Электронная часть является мозг 3D принтер, и все движения осуществляется с помощью электронных деталей. В Tango1.0 baord R & D для 3D-принтеры, который основан на процессоре AVR ATMEGA2560 плата контроллера. Он поддерживает три разных цветная нить, вы можете использовать персональному компьютеру с помощью usb-кабеля, чтобы контролировать 3D-принтеры.

Преимущество

1. ЕстьШесть шаговый двигатель и пять датчик температурыИнтерфейсы;

2. ЖК-дисплей расширения интерфейса, поддержка ЖК-дисплей экран и SD интерфейсом расширенияОн может достичь офлайн-печати.

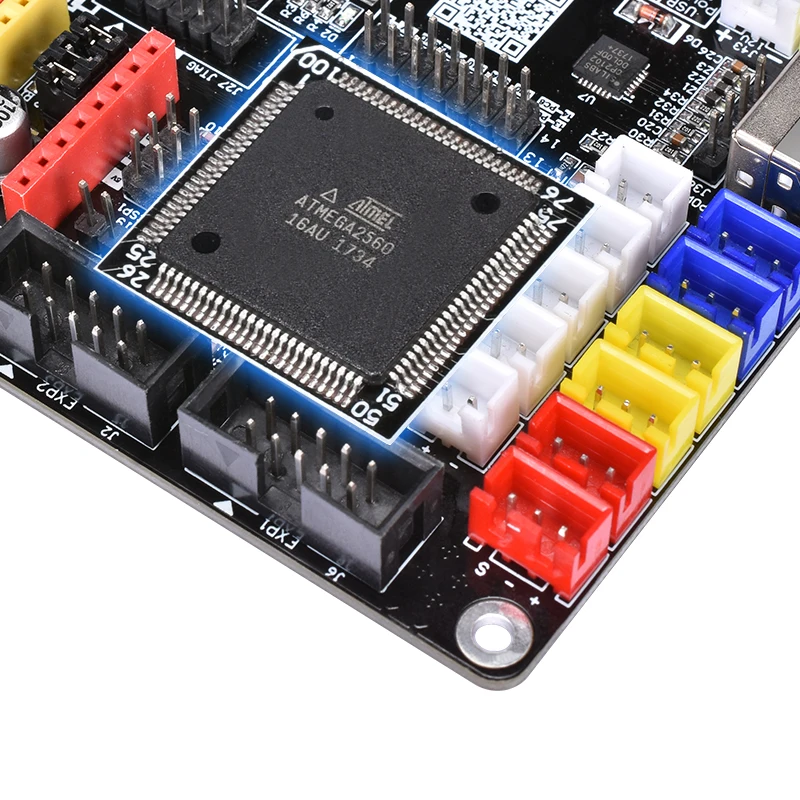

3.С помощью ATMEGA2560 в качестве основной чип управления, С высокой производительностью usb-чип UART CP2102, она совместима со всеми с прошивками пандусов;

4,Мощность входное напряжение 12-24V, Номинального напряжения очаг такой же, как и в описании входное напряжение источника питания, напряжение очаг составит 12v в том случае, если напряжение источника питания 12v, А также напряжение очаг будет 24v, если напряжение источника питания 24v.

5,. ШИМ-Выход постоянного тока (отопительные стержни, вентиляторы, и т. д.); 6 выходов (1 большой ток, 3 средних скачков напряжения и питания, 2 маленьких скачков напряжения и питания), вызванный высокой производительностью, низким сопротивлением МОП-Транзисторы, светодиодный в качестве индикатора для каждого конечного результата.

Чем больше деталей файлы, которые вы можете проверить:

Открытый источник

//github.com/bigtreetech/Tango

Http://certificate.oshwa.org/certification-directory/

Уведомление

О DR8825 драйвер: Опорное напряжение Vref разного освещения должно быть менее 1,25 V.

1. Это необходимоВы правильно различили положительный и отрицательный электродПри подключении источника питания

2, Пожалуйста, обратите внимание на информацию о наличии товара и проверьте вашу тип драйвера вы имеетеКупленный и установите его правильно.

3, это 3D материнская плата принтера имеет большой ток, высокой температуры характеристики, необходимо обратить внимание на противопожарная защита, защита!Не помещайте эта материнская плата рядом с легковоспламеняющихся объектов;

4, температура схема будут резко расти в тех случаях, когда очаг нагревается. Если принтер находится в плохом состоянии циркуляции воздуха, схема предохранитель будет автоматически отключен из-за высокой температуры, и очаг не может быть с подогревом;

5, если вы используете механические переключатели как ограничителя, просто необходимо подключить «сигналов S» и «земли проводов терминалов, И "источника питания +" терминал не нужно подключать. В том случае, если он неправильно подключить механический переключатель аварийной остановки в схема. Мощность +» и «земли» терминалы будет гореть.

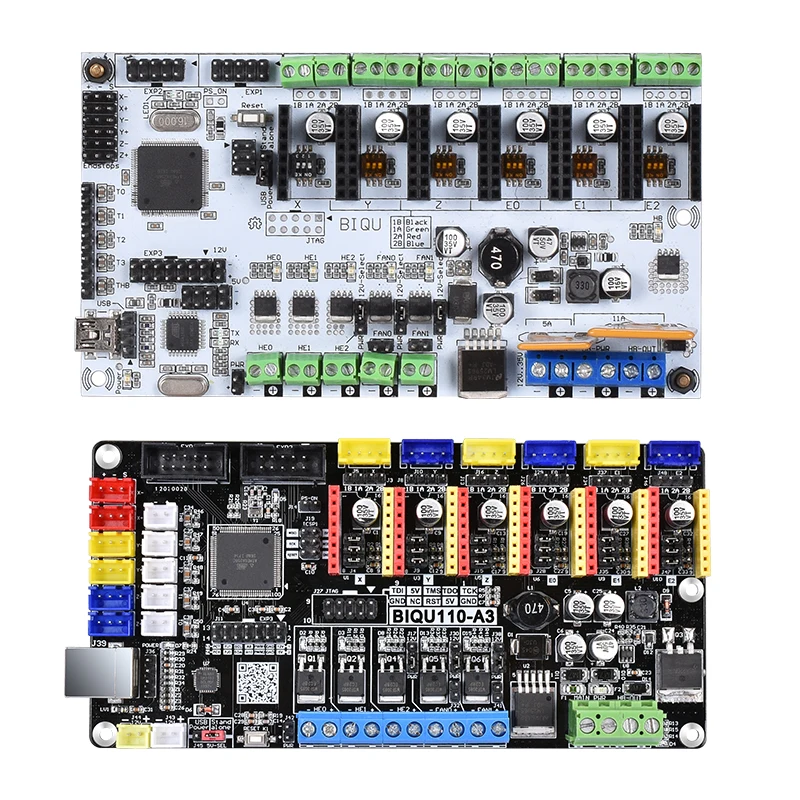

По сравнению с оригинальным Румба материнская плата

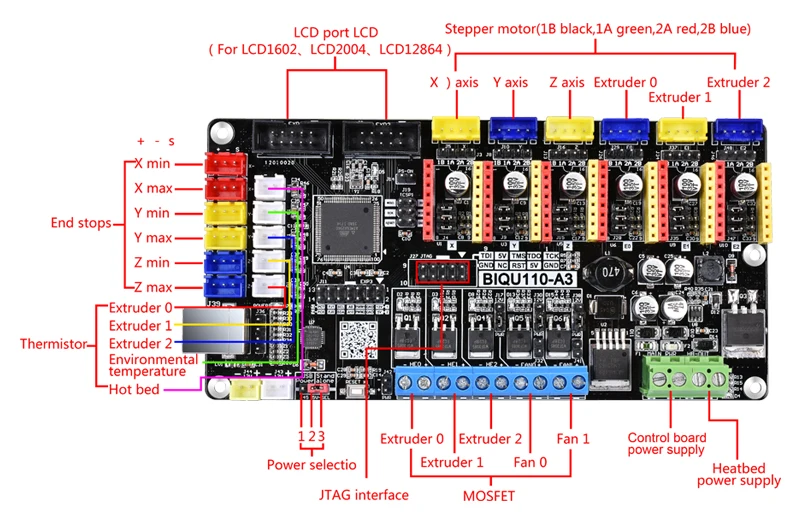

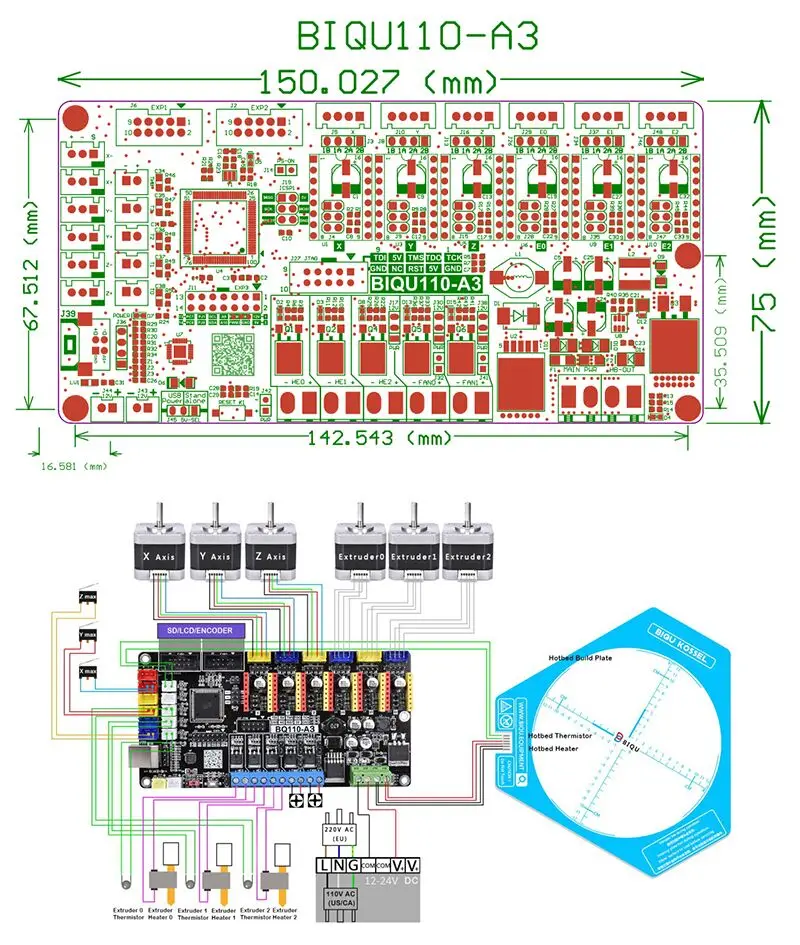

Инструкции по подключению

(1) ТАНГО V1.0 полностью поддерживает технологии подключения нескольких дисплеев JTAG операции.

(2) пять АЦП интерфейсов для измерением температуры, тремя насадками измерением температуры, один очаг измерением температуры, и один окружающей среды измерением температуры;

(3) шестиходовая PWM: три элемента управления насадка отопление, единый контроль нагрева горячей кровати, два способа контроля вращения вентилятора;

(4) шестиходовая концевой выключатель; Xmin/Xmax, Ymin/Ymax, Zmin/Zmax может быть подключен к датчикам, таких как механические переключатели, оптические переключатели и бесконтактные.
