2018 ISDS205X виртуальный ПК USB осциллограф DDS сигнал и анализатор логики 2CH 20 МГц полоса

2018 ISDS205X виртуальный ПК USB осциллограф DDS сигнал и анализатор логики 2CH 20 МГц полоса

Виртуальный осциллограф USB для ПК

Изготовитель: Cleqee

Характеристики и технические характеристики:

Двухканальный цифровой осциллограф ISDS205, с «низкой ценой и высокой производительностью» в качестве дизайнерских целей. Хорошо продуманные пропускной способностью 20/частота дискретизации 48м, 2 канала, переменная поддержка X-T и XY для двухканального виртуального осциллографа, анализатора спектра, и устройство записи данных.

205X поддержка логического анализатора. Логический анализатор поддерживает наше логическое программное обеспечение и Saleae Logic 2 вида программного обеспечения
Логика Saleae поддерживает типы анализа SPI, IIC, UART и т. д. 917)
205X поддержка функции DDS. DDS поддерживает 5 видов выходных сигналов, Синусоидальная волна может выводить до 20 м.

Технические характеристики:
• Модель: ISDS205X
• Каналы: 2
• Сопротивление: 1 МОм, 25 ПФ
• Муфта: переменный/постоянный ток
• Вертикальное разрешение: 8 бит
• Диапазон усиления: от-6 до 6 в (probe X1), от-60 до 60 в (probe X10)
• Точность в вертикальном положении: ± 3%
• Диапазон времени: 1 ns - 20 s
• Защита входного сигнала: диод, 50Vpk
• Автокомплект: Да (от 10 Гц до 20 МГц)
• Режим запуска: автоматический, нормальный и сигнальный
• Тип триггера: нет, Right edge, falling edge, Right edge или falling edge
• Уровень триггера: Да
• Источник запуска: CH1, CH2
• Размер буфера: 1 Мб/канал
• Полоса пропускания: 20 МГц
• Максимальный образец: 48 мс/с
• Вертикальный режим: CH1, CH2, ADD, SUB, MUL
• Режим отображения: X, Y-T, X-Y
• Размеры: Да
• Сохранение волн: Osc (личное), Excel и Bmp

Анализаторы спектра:
• Каналы: 2
• Полоса пропускания: 20 МГц
• Комплектация: FFT (18 окон), корреляция
• Точки FFT: 8 - 1048576/CHN
• Измерение FFT: гармоник (1-7), SNR, SINAD, ENOB, THD, SFDR
• Обработка фильтров: FIR фильтр поддерживает произвольный диапазон частоты и прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, parzen, Lanczos, Kaiser, gaussand dolph_chebyshev, дизайн окон
• ИИР поддержка фильтра "Butterworth", "чебышева I", "чебышева II", "Эллиптический" Тип графического дизайна.

Данные Регистраторы:
• Канал: 2
• Сопротивление: 1 МОм, 25 ПФ
• Муфта: переменный/постоянный ток
• Вертикальное разрешение: 8 бит
• Диапазон усиления: от-6 до 6 в (probe X1), от-60 до 60 в (probe X10)
• Образец, 1 канал: 1K - 24M Гц
• 2 канала: 1K - 16M Гц
• Сохранения файлов: максимум 4 г, время записи, связанное с частотой дискретизации

Логический анализатор:
• Канал: 16
• Образец: 250 K - 24 МГц (8 каналов), 250 K - 16 МГц (16 каналов)
• Образцы: 1-2 Гб

Образец очков:
• 1-2 Гб

Анализатор логики Saleae:
• Канал: 8
• Образец: 25-24 МГц
• Анализатор протокол: Atmel SWI, BiSS C, SPI, I2C, CAN, UART, I2S/PCM, DMX-512, JTAG, LIN, manner, 1 провод, UNI/O, простая параллельная, MDIO, USB1.1, PS/2 клавиатура/мышь
• Образцы: 1 Мб-10 ТБ

DDS:
• Волна: Синусоидальная, прямоугольная (рабочий Круг с переменной), треугольная, вверх, вниз
• Амплитуда: ≤ 9 vp-p (без нагрузки)
• Сопротивление: 200Ω ± 10%
• Офсетная печать: ± 2,5 V
• Диапазон частот: 1-20 МГц

Витрина

Демонстрация товара

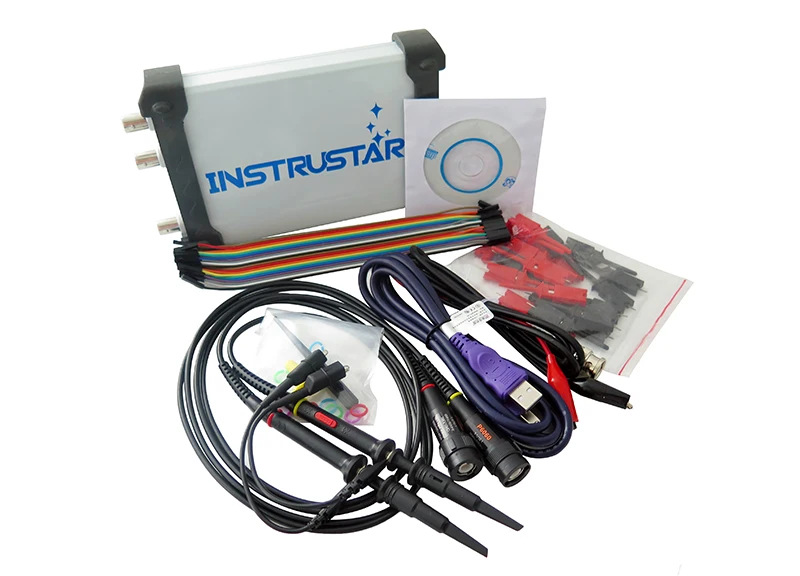

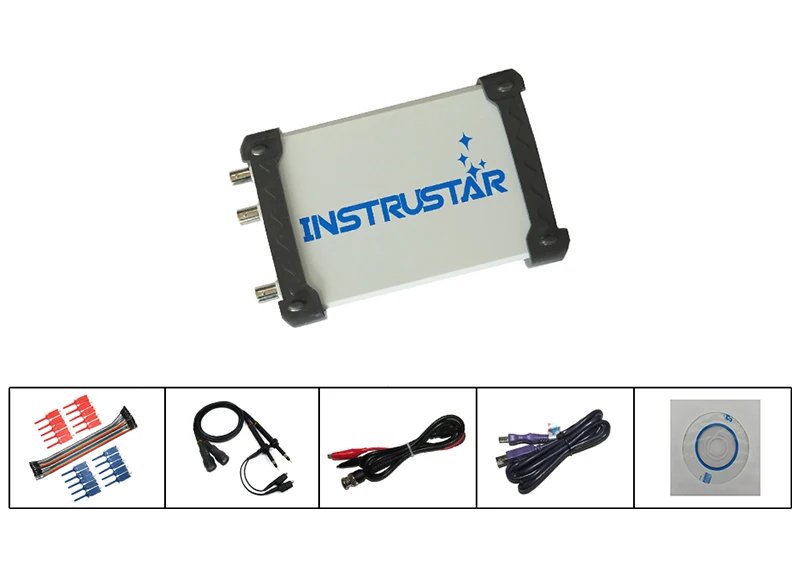

Посылка содержание

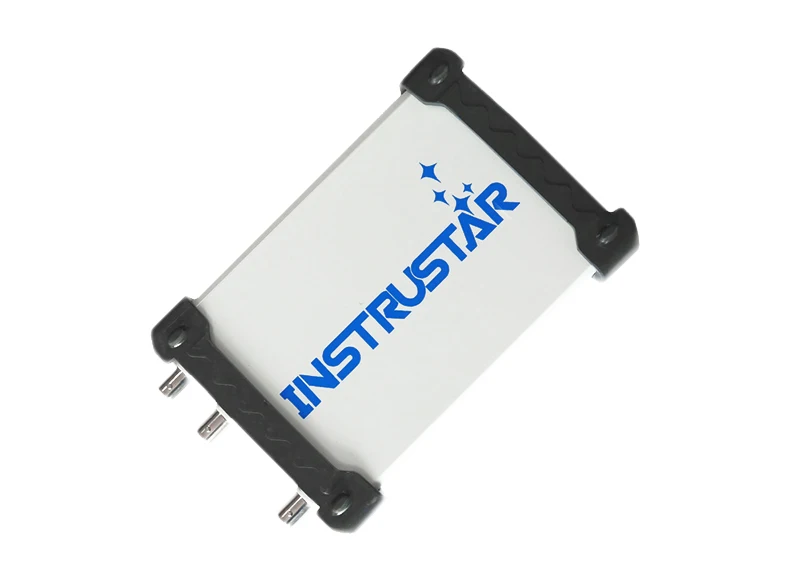

Корпус виртуального осциллографа

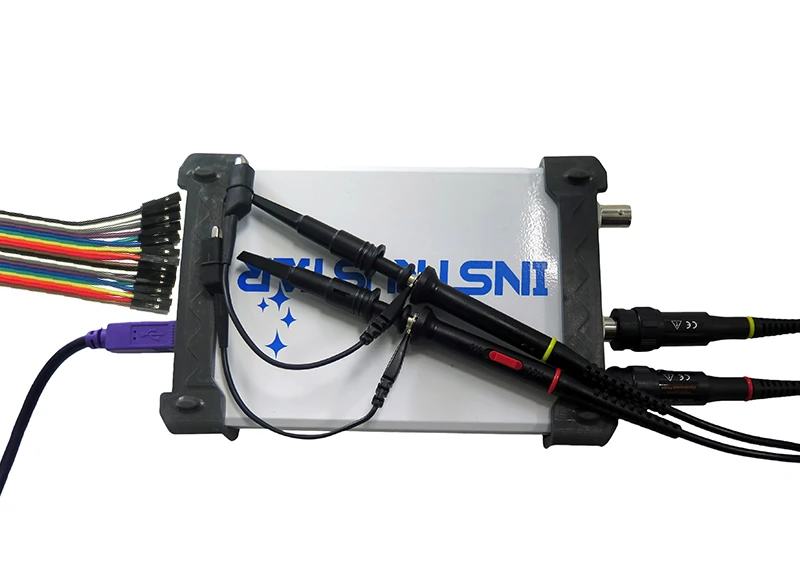

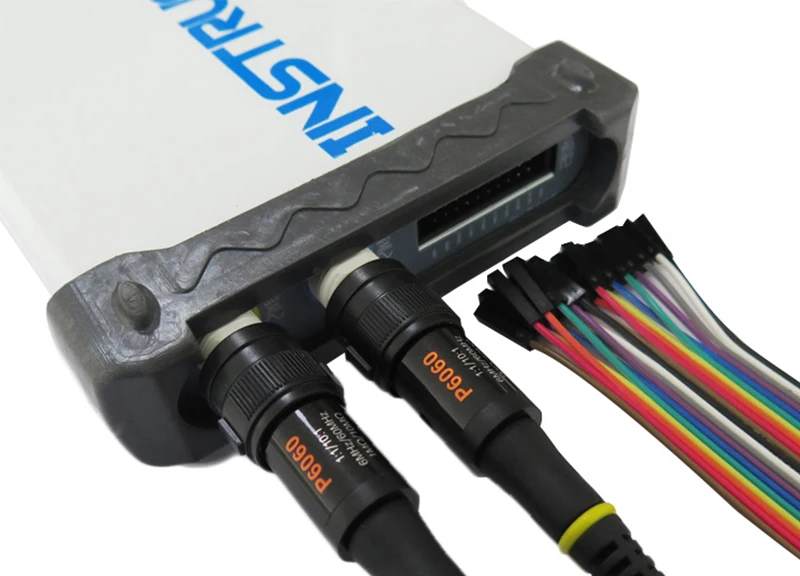

Соответствующий зонд осциллографа и тестовые наконечники логического анализатора

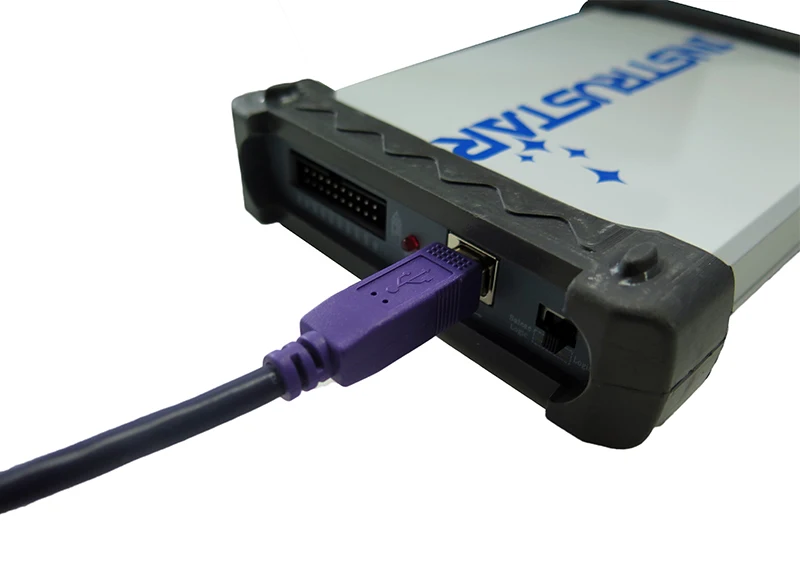

Порт USB для зарядки

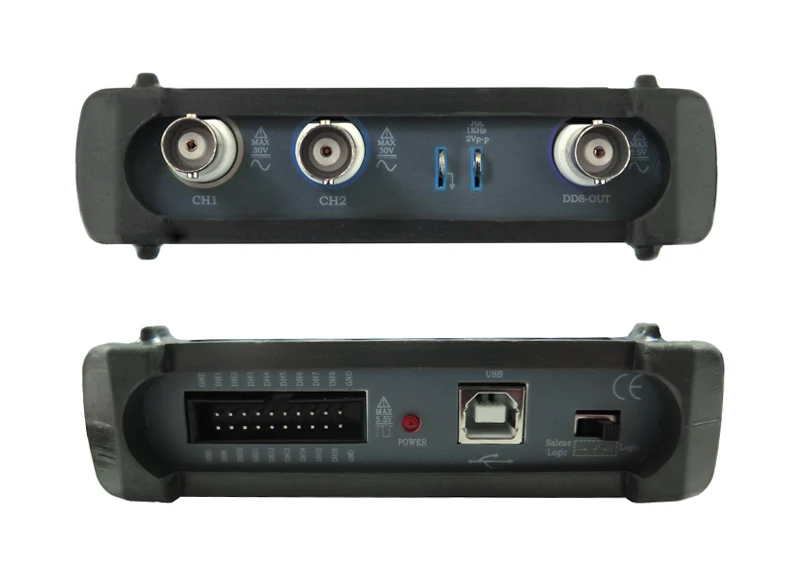

Вид сбоку осциллографа

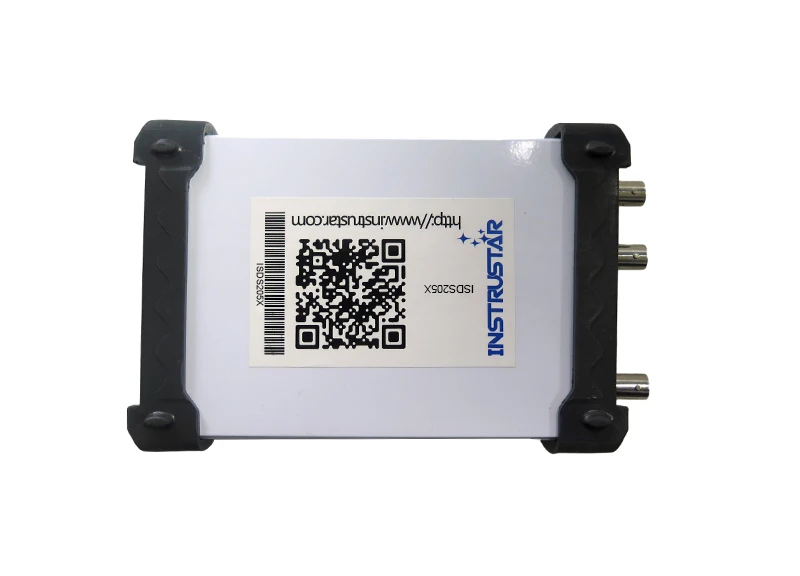

Блока осциллографа

Блока осциллографа

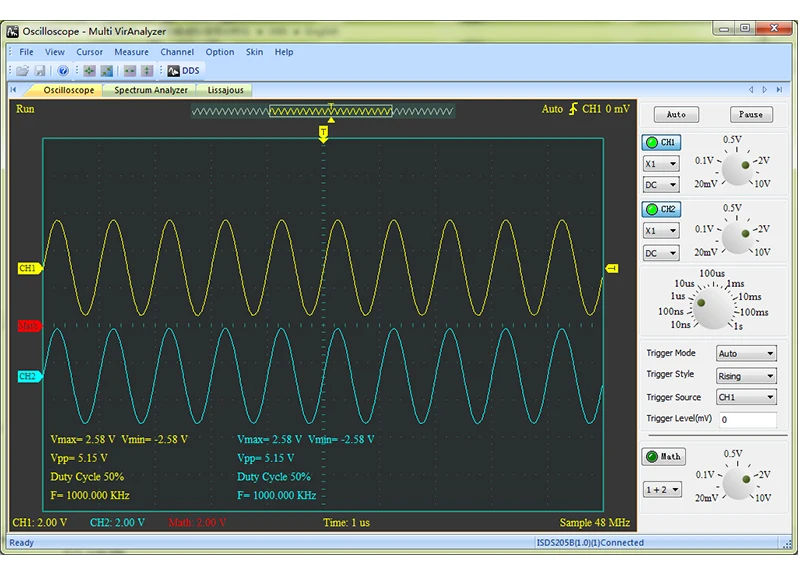

Дисплей интерфейса управления по для ПК

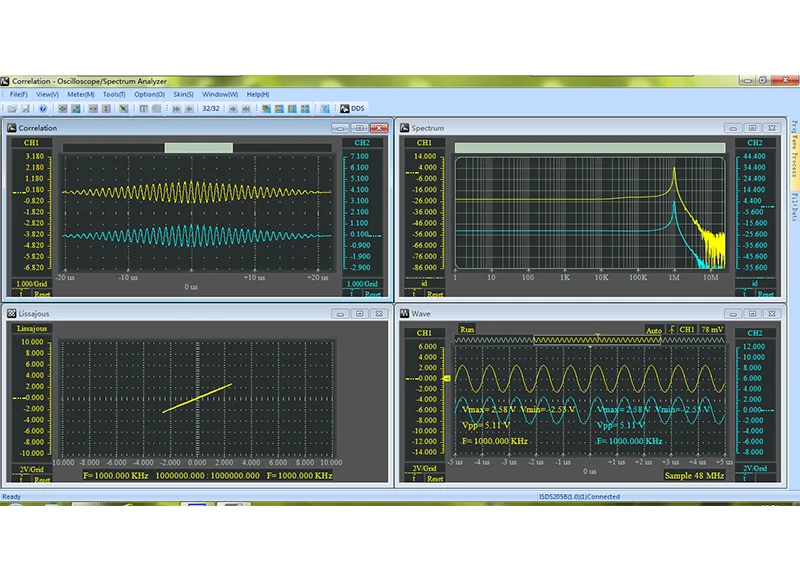

Дисплей интерфейса управления по для ПК

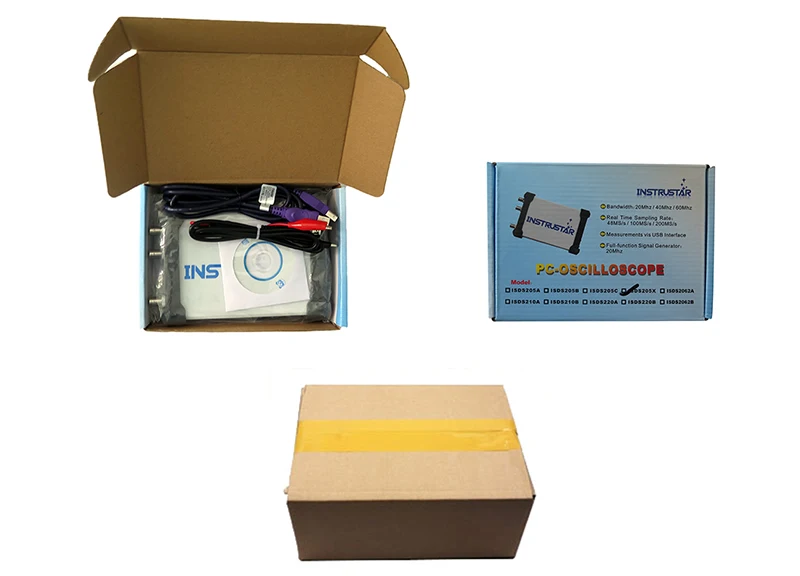

Упаковка
