Бесплатная доставка 868/915 МГц беспроводной регистратор данных температуры с

Бесплатная доставка 868/915 МГц беспроводной регистратор данных температуры с

Посылка включает в себя:1 шт. беспроводной датчик температуры, 1 шт. серийный хост приема, 10 см антенна и соединительный кабель.

Особенности

Параметр продукта

Рабочая частота

433 МГц по умолчанию, 868 МГц, 915 МГц по индивидуальному заказу

TX Мощность

<10dBm

Чувствительность

<-112dBm

TX тока

<60mA

RX ток

<40mA

Операционной Напряжение

2,5 ~ 3,6 V @ XZ-TP10; 3,3 V @ XZ-SRM-P

Дальность передачи

500 метров (без преград)

Температура точность

<0,5 ℃(0 ℃ ~ 60 ℃) и <2 ℃(-40 ℃ ~ + 80 ℃)

Влажность Точность

Нет

Приобретение цикла

5 минут, нормальный режим, 2 секунды, Режим триггера

Средняя потребеление энергии

<15uA

Рабочая температура

-40 ℃ ~ + 80 ℃

Срок службы

> 5 лет @ 1000 мАч

Интерфейс

115200bps,8N1,TTL

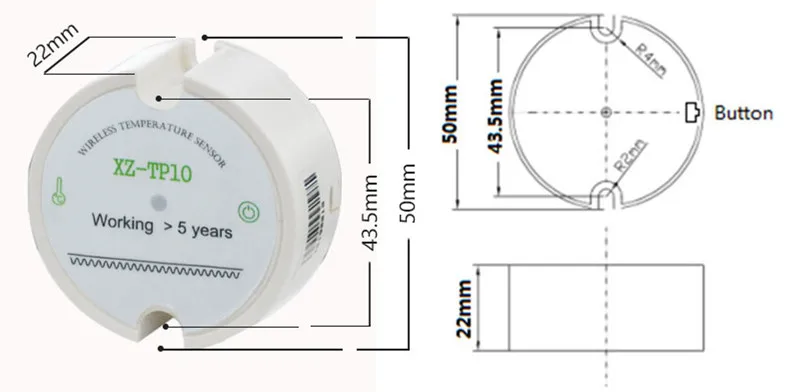

Измерение

OОперации процесса

XZ-TP10 Управление процесса

Переключение различных режимов работы в соответствии с использованием способа. Режимы, как указано ниже:

1) режим сна: датчик не работает, без передачи, и полностью спит с низким энергопотреблением.

2) Режим триггера: Обнаружение датчика каждую секунду и сигнал передачи, светодиодный мигание; Пользователь может отправить команды для установки идентификации датчика через программное обеспечение ПК или последовательный порт. И триггер длится всего 20 секунд.

3) нормальный режим: Обнаружение датчика в течение 5 минут и сигнал передачи, светодиодный-мигание.

4) режим переключения: 3 режима могут быть переключены, нажав кнопку. Переключатель времени, как показано на следующей таблице:

A. Режим сна запустит Режим триггера, нажав кнопку в течение 5 секунд;

B. Режим триггера будет включаться в обычный режим автоматически через 20 секунд;

С. В обычном режиме, нажимая на кнопку в течение 2 секунд, появится Режим триггера;

D. Нормальный режим запустит режим сна, нажав кнопку в течение 5 секунд.

XZ-SRM-P4 процесс работы:

XZ-SRM-P4 является получение главный узел беспроводной датчик. После получения информации датчика каждый раз, он будет выводить сенсорную информацию из последовательного порта немедленно.

Примечание по номеру модели: XZ-SRM-P4(433 МГц),XZ-SRM-P8(868 МГц),XZ-SRM-P9(915 МГц)

Рекомендуется использовать Ретранслятор с дальней передачей и улучшенной производительностью, а если добавить ретранслятор, расстояние передачи может быть до 2-3 км на открытом пространстве.Пожалуйста, нажмите следующую картинку и повторитель заказа.

Протокол передачи данных

Последовательный порт выводит данные в 115200bps, 8N1 формате (символ ASCII) после получения информации датчика.

Выходной протокол без последовательного порта реле, как указано ниже:

ID = xxxxxxxx,TEP = ± xx.x · C,HUM = xxx.x %,S = 0xxxxxxx,V = x, xxV,SN = xxx,RSSI =-xxxdBm

Выходной протокол с последовательным портом реле, как указано ниже:

ID = xxxxxxxx,TEP = ± xx.x · C,HUM = xxx.x %,S = 1xxxxxxx,V = x.xxV,SN = xxx,RSSI =-xxxdBm,RPRI =-xxxdBm

ID: адресные данные номер 0-9 (США); 8-битных ASCII;

TEP: данные о температуре ACSII-40,9 ~ + 80,9. «℃»-Это ACSII's «.» и «C».

ГУМ: данные о влажности ACSII 000,0 ~ 100,0. Влажность данные XZ-TP10 всегда 000,0;

Статус слово номер 0 ~ 1 8-битных ASCII;

Флаг бит

Объяснение

Bit7

0, хост получает данные напрямую; 1, передача данных через ретранслятор.

Bit6 ~ bit1

Защищены

Bit0

0, данные сообщения обычно; 1, данные сообщения, нажмите кнопку и триггер

В: данные о напряжении-акупунктурный влюэ, единица измерения-«В»;

SN: серийный номер передаваемых данных. Серийный номер по методу частотных скачков будет увеличена в тех случаях, когда есть данные прыжков.

RSSI: индикатор мощности полученного сигнала. Сигнал будет слабым, когда значение будет меньше.

Например: ID = 12345678,TEP = + 26,6 · C,HUM = 000.0%,S = 00000000,V = 3,60 V,SN = 120,RSSI =-070dBm

ID = 34562345, ТЭП =-20,5 · C, гул = 050.5%,S = 10000001 V = 3,30 V,SN = 214,RSSI =-080dBm, rpri =-78dBm

Примечание: Доступен протокол Modbus. Если необходимо, пожалуйста, свяжитесь со мной.

Определение интерфейса для XZ-SRM-P4

Pin-код

Определение

Описание продукта:

Уровень

Подключите к терминальному

Обратите внимание

1

GND

Основание для Питание

Основание для Питание

2

VCC

Напряжение постоянного тока

+ 3,3 ~ 5,0 V

3

RxD/RS232_RXD

Серийный приема данных

TTL

ТСД

Индивидуальный на заводе уровень RS232

4

TxD/RS232_TXD

Последовательной передачи данных передачи

TTL

RxD

5

NC

NC

NC

6

RS485-A

RS485-A

RS485-A

7

RS485-B

RS485-B

RS485-B

8

NC

NC

NC

9

Сброс

Сигнал сброса (вход)

TTL

Отрицательный импульс сброса

Применение
