Запрещенные производителем модулей SIMCOM, мы не можем отправлять этот продукт или предоставлять техническую поддержку в следующие страны/регионы: Иран, Северная Корея, Куба, Пакистан, сирийский.

SIM7600A-H 4G шляпа для Raspberry Pi, LTE Cat-4 4G / 3G поддержка, позиционирование GNSS, для Северной Америки

Для различных регионов Мы предлагаем несколько шапок LTE Cat-4/Cat-1 на выбор:

SIM7600A-H 4G шляпа

LTE Cat-4

В основном применяется в Северной Америке (США, CA)

SIM7600E-H 4G шляпа

LTE Cat-4

В основном применяется в Европе, Юго-Восточной Азии, Западной Азии, Африке, Китае, Южной Корее

Шапка SIM7600E LTE Cat-1

LTE Cat-1

Шляпа A7600E Cat-1/GSM/GPRS

SIM7600SA-H 4G шляпа

LTE Cat-4

В основном применяется в Австралии, Новой Зеландии, Тайване, Латинской Америке

Шапка SIM7600CE 4G

LTE Cat-4

В основном применяется в Китае и некоторых странах Юго-Восточной Азии

SIM7600CE-CNSE 4G шляпа

A7600C1 кошка-1/GSM/GPRS шляпа

LTE Cat-1

SIM7600G-H 4G шляпа

LTE Cat-4

Глобальная версия

Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа.

Включение LTE Cat-4 4G / 3G связи и позиционирования GNSS

На основе SIM7600A-H

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano

Поддержка набора номера, телефонного звонка, SMS, TCP, UDP, DTMF, HTTP, FTP и т. д.

Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции

Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее

Встроенный CP2102 USB в UART конвертер, для последовательной отладки

Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32

Две SIM карты разъем карты, поддерживает 1,8 V/3V сим-карты

Слот для tf-карты не спаян для этого варианта

Бортовой аудио разъем и аудио декодер для совершения телефонного звонка

2x светодиодный индикатор, легко контролировать состояние работы

Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V с помощью перемычки

Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps)

Autobauding baudrate: 9600bps ~ 115200bps

Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER)

Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 99, USAT

Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Частотный диапазон

LTE Cat-4

LTE-FDD: B2/B4/B12

3G

UMTS/HSPA +: B2/B5

2G

N/A

GNSS

Спутниковые системы

GPS/Beidou/GLONASS

Тип приемника

16-канальный

Код C/A

Чувствительность

-159 дБм (GPS) / -158 дБм (ГЛОНАСС)/ТБД (BeiDou)

Холодный запуск: -148 дБм

Время на первое исправление (открытый воздух)

Холодный запуск: <35s

Горячие старты: <1s

SMS и аудио

SMS

Поддерживаемые типы: MT, MO, CB, Text, PDU

Хранение: USIM и ME (по умолчанию)

Функция аудио

Поддерживает Подавление эха

Поддерживает шумоподавление

Прочее

Источник питания

5 В

Рабочее напряжение

5V/3,3 V (настроенный через джемпер)

Рабочая температура

-30 °C ~ 80 °C

Температура хранения

-45 °C ~ 90 °C

Размеры

56,21 мм × 65,15 мм

Совместим с Raspberry Pi Series Boards, Jetson Nano

LTE Cat-4:До 50 Мбит/с (Uplink) /до 150 Мбит/с (Downlink) *
3Г (HSPA +):До 5,76 Мбит/с (Uplink) /до 42 Мбит/с (Downlink) *

* Означает идеальную скорость передачи данных, фактическая скорость передачи данных зависит от таких факторов, как охват сети, перегрузка трафика, состояние базовой станции и т. д.

Поддерживает протоколы связи, включая TCP/UDP/FTP/FTPS/HTTP/HTTPS

Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции

Создание телефонных звонков или отправка SMS по командам, с бортовым аудиоразъемом

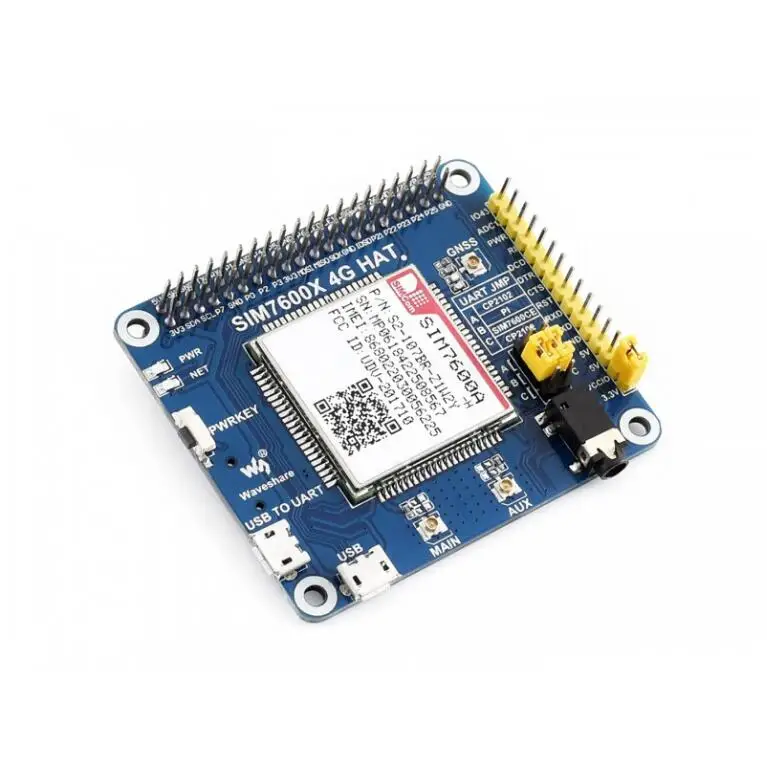

SIM7600A-H

CP2102 USB в UART конвертер

Аудио декодер NAU8810

TXS0108EPWR переводчик напряжения
Переводит 3,3 V/5V в 1,8 V

MP2128DT чип питания

MP1482 чип питания

Raspberry Pi GPIO header

Интерфейс управления SIM7600
Для подключения с хост-платами, такими как Arduino/STM32

Слот для sim-карты
Поддерживает 1,8 V/3V сим-карты

3,5 мм наушники/разъем для подключения микрофона

Интерфейс USB
Для тестирования команд, получения данных GPS позиционирования и т. Д.

Интерфейс USB в UART
Для последовательной отладки или входа в Raspberry Pi

Разъем основной антенны

Разъем AUX антенны

Разъем антенны GNSS

Выключатель питания

Индикатор состояния сети

Индикатор питания

Перемычка для выбора рабочего напряжения
Настроенный через 0Ω резистор перемычки
VCCIO-3,3 V: набор рабочее напряжение 3,3 V
VCCIO - 5 в: установить рабочее напряжение как 5 В

Джемпер UART
О: доступ к Raspberry Pi через USB к UART
B: Управляйте SIM7600 Raspberry Pi
C: Управляйте SIM7600 через USB в UART

Перемычка конфигурации PWR
PWR - 3V3: Автоматическое включение питания (по умолчанию)
PWR - D6: запуск/выключение Raspberry Pi D6 pin
Перемычка для настройки режима полета
NC по умолчанию, нет кнопки управления режимом полета
Полет-D4: Режим полета контролируется Raspberry Pi D4 pin

Припой с разъемом USB

Прокладки для припоя с принудительным программированием

Посылка

Вес:0,19 кг

SIM7600A-H 4G HAT x1

Антенна LTE x1

Внешняя антенна GPS (B) x1

Разъем USB типа A для микроразъема x2

Набор винтов RPi (2 шт.) x1
