Материнская плата MKS Base V1.5 для контроллера 3D принтера детская замены устройств

Материнская плата MKS Base V1.5 для контроллера 3D принтера детская замены устройств

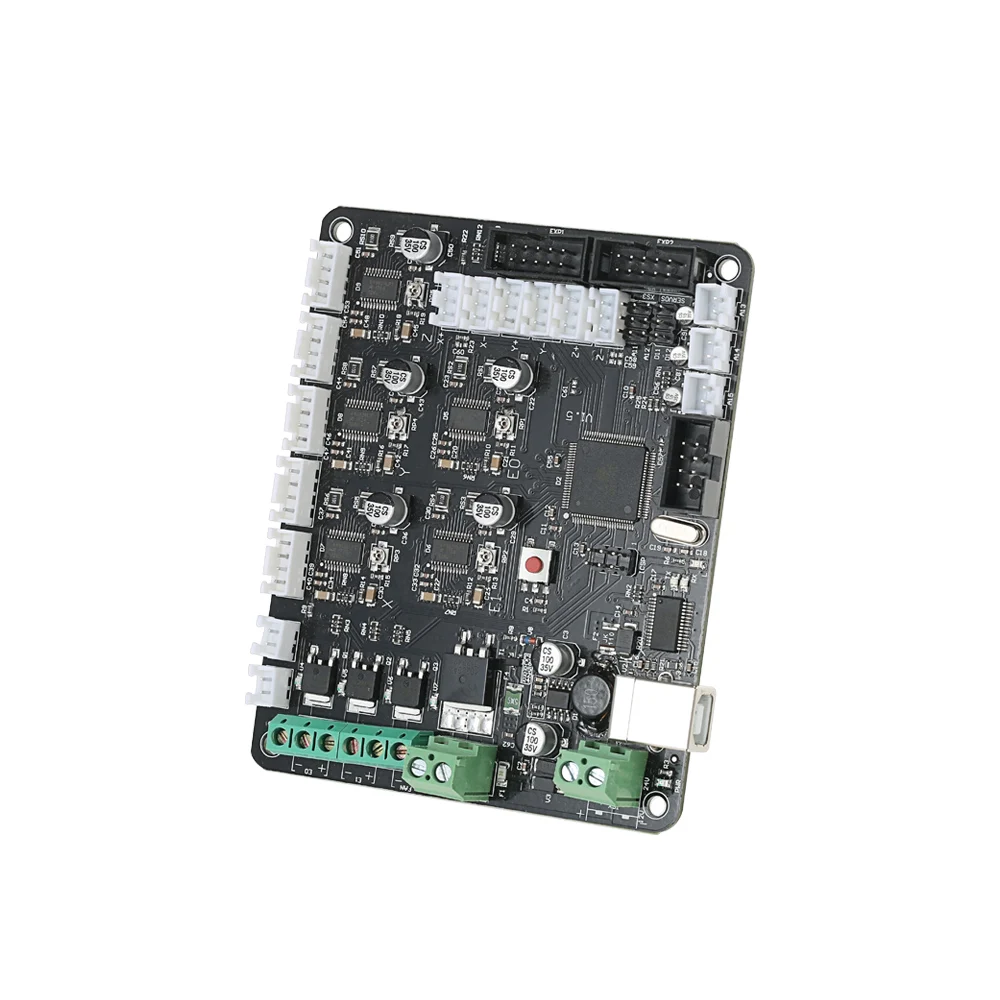

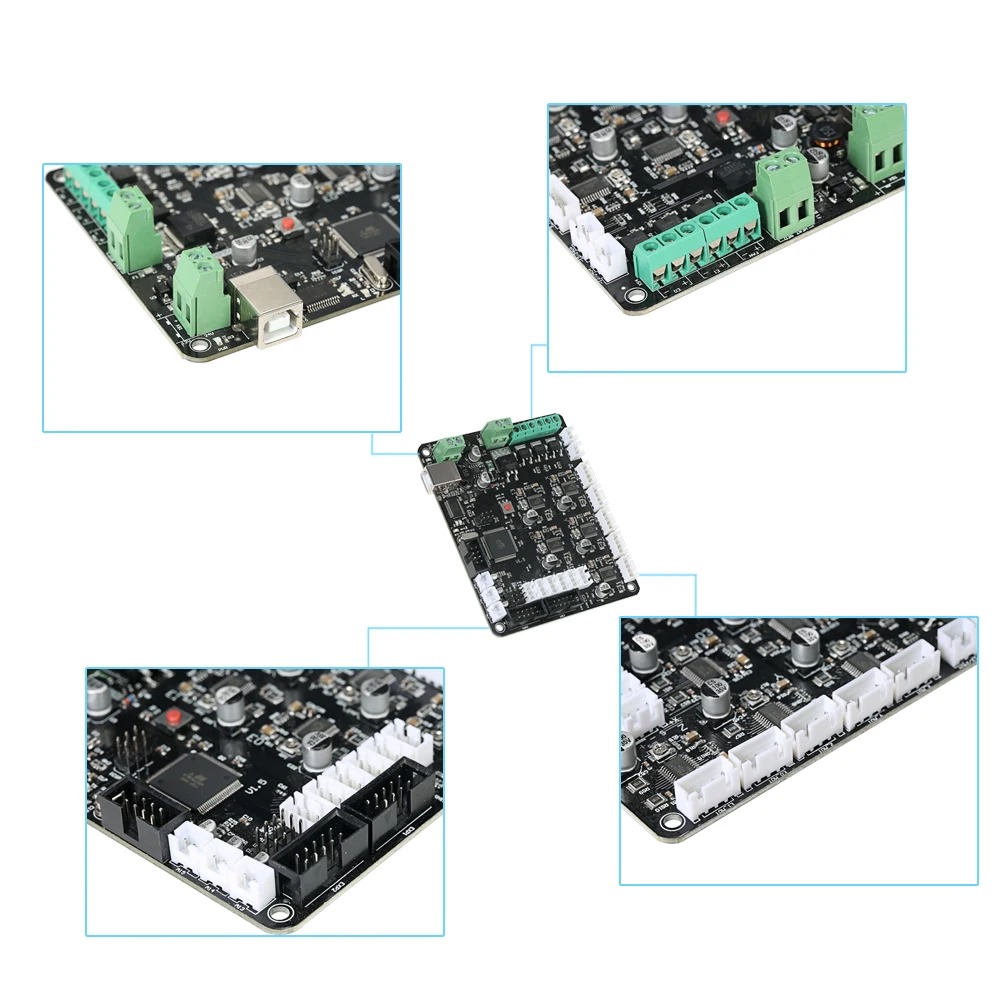

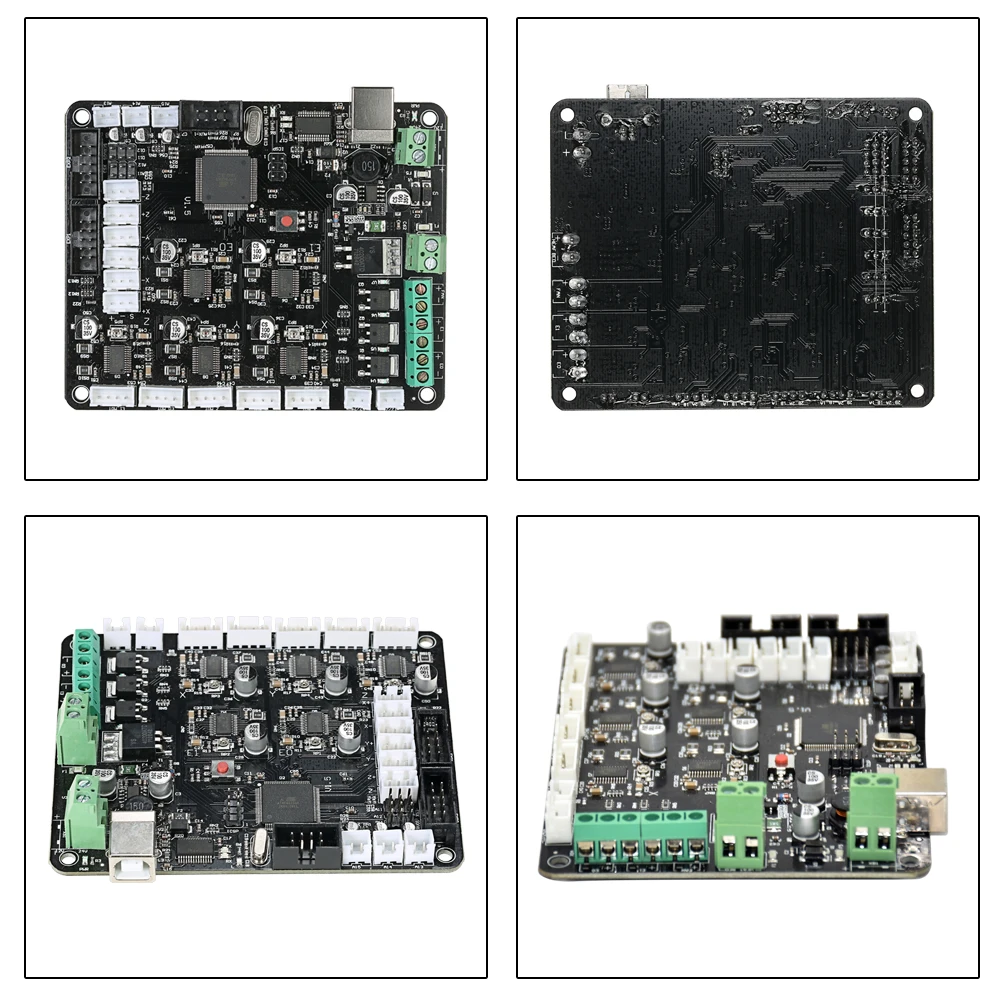

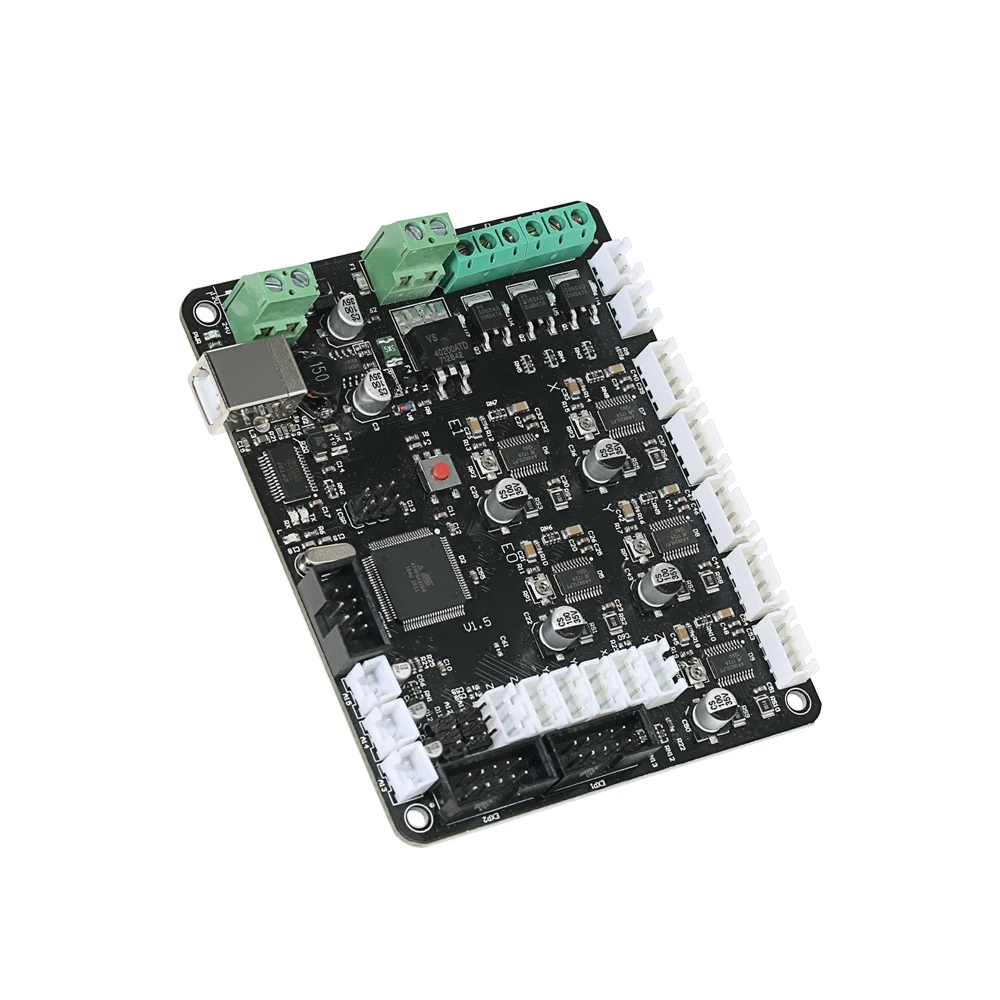

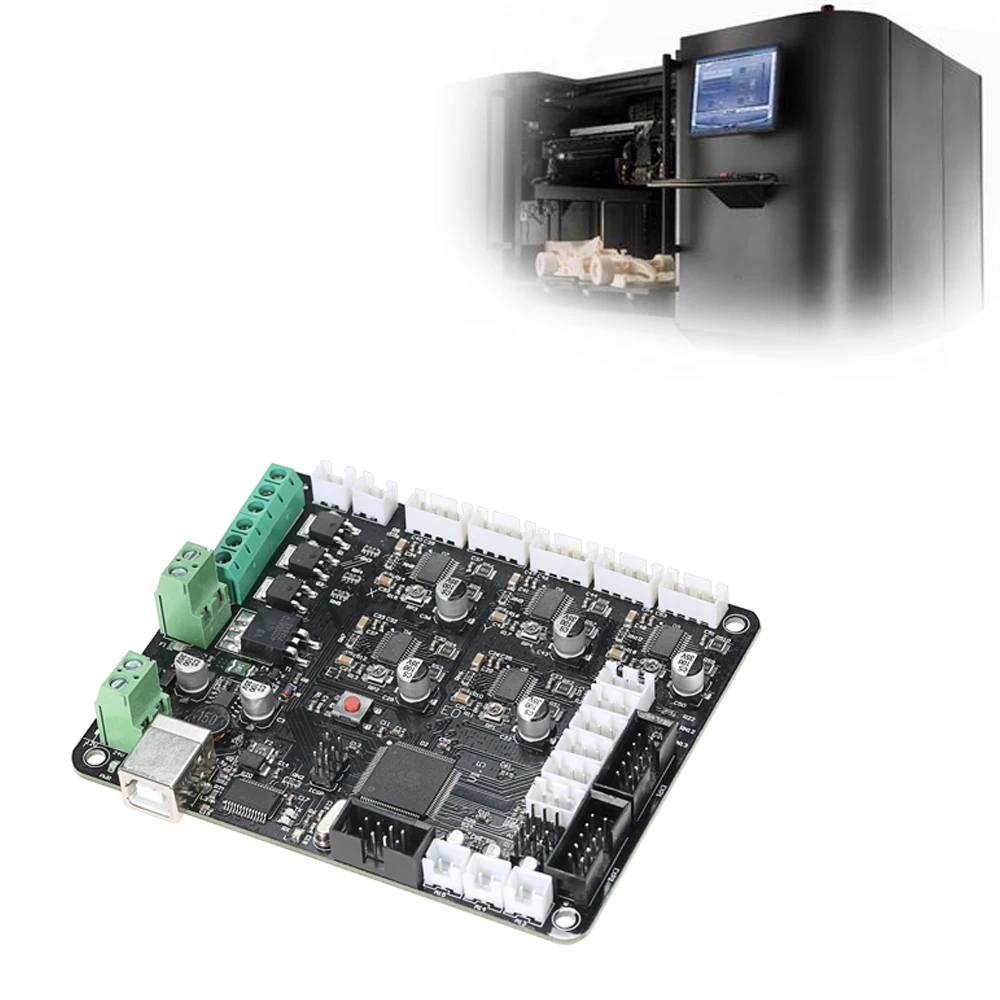

Этот MKS BASE V1.5 3D принтер контроллер для RAMPS 1,4 является модулем платы управления с богатыми функциями и все-в-одном электронное решение для Reprap и других устройств с ЧПУ. Он оснащен бортовым ATmega2560 и его пять выходов двигателя питаются шаговыми драйверами A4982. Плата может использовать ту же прошивку, что и Ramps1.4. MKS BASE разработан, чтобы быть гибким в доступности источника питания пользователя, позволяя любому источнику питания от 12 В-24 В. MKS BASE подходит для производителей 3D-принтеров на серийном производстве и используется в качестве основной платы управления. Относительно Ramps1.4, он добавляет выход нагрева E1.

Особенности:
Совместимые Процессоры Atmega2560 для Arduino MEGA и FT232 совместимы со всеми прошивками класса RAMPS.
Прошивка может использовать ту же конфигурацию, что и ramps1.4.
ЛЕГКИЙ дисплей + SD-CARD разъем, RepRapDiscount SmartController совместимый штыревой разъем на плате.
Простое подключение MKS TFT на AUX-1.
3x Разъемы ADC температуры для термисторов.
До 5 моторов с A4982.
4-кратные PWM выходы мощности mosfet с селектором напряжения для основной мощности. (кровать, экструдер 0, экструдер 1, вентиляторы).
4 слоя печатной платы, оптимизирует тепловыделение.

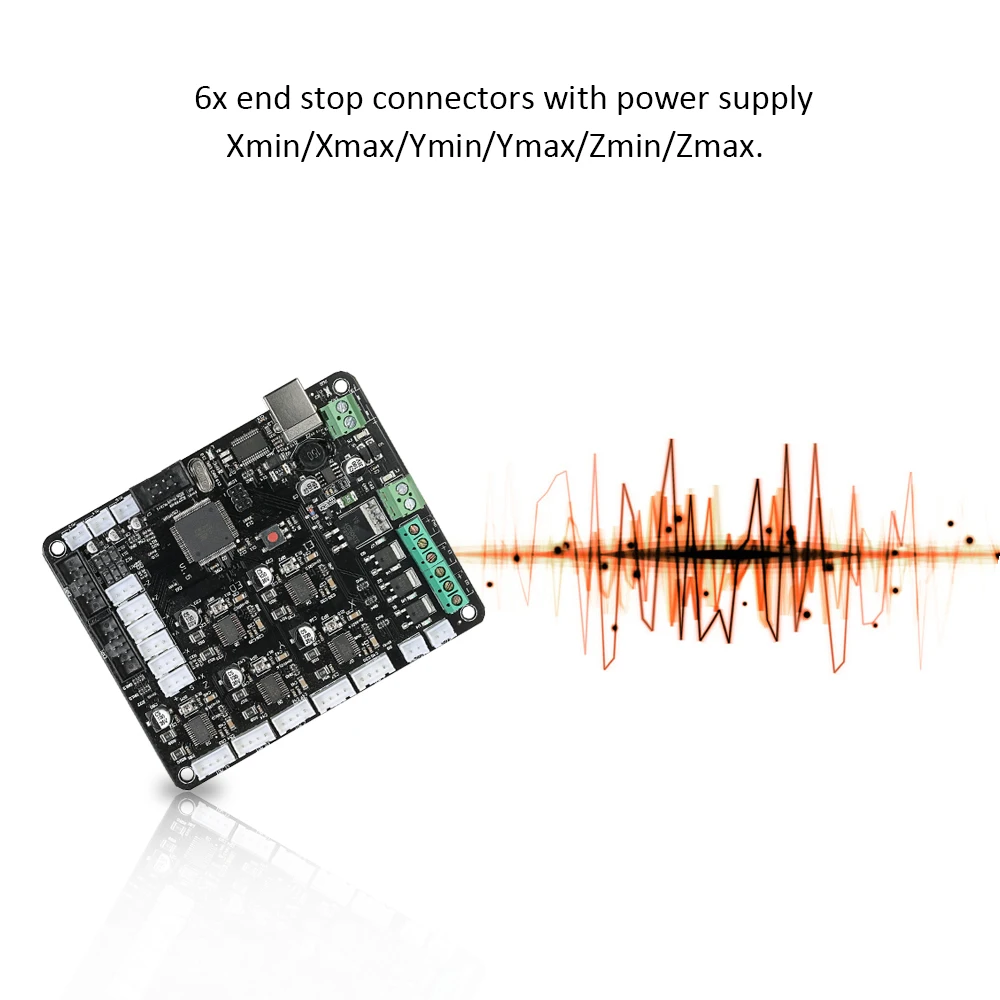

6x концевые разъемы с блоком питания Xmin/Xmax/Ymin/Ymax/Zmin/Zmax.
Восстанавливаемый предохранитель для защиты от короткого замыкания.

Примечание:MKS BASE подходит для двухэкструзионной машины.

Технические характеристики:
Цвет: черный
Материал: печатная плата
Питание: 12V-24V
USB драйвер: MKS базовый USB драйвер чип FT232RL
Драйвер двигателя: I = V_REF / (8 × RS), где RS = 0,1 V _ REF может быть проверен
Микрошаговый механизм MKS Base A4982: 16 микрошагов
Умный контроллер: MKS Base может легко использовать интеллектуальный контроллер RepRapDiscount и полный графический смарт-контроллер RepRapDiscount и MKS TFT28
Вам нужно только подключить Exp1 смарт-контроллера к MKS Base Exp1, Exp2 смарт-контроллера к MKS Base Exp2.
Вы можете подключить MKS TFT на AUX-1.

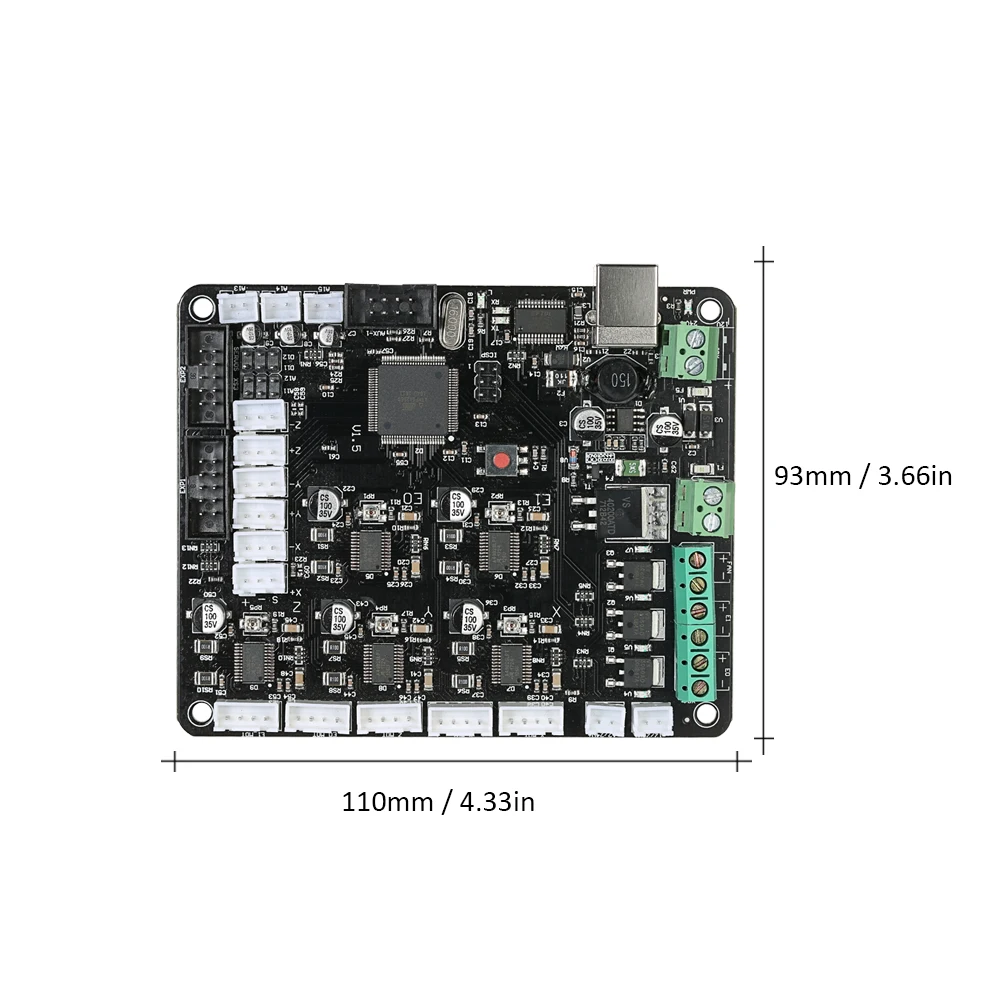

Размер изделия: 110*93*20 мм/4,33*3,66 * 0.79in
Вес изделия: 62 г/2,19 унций
Посылка Размеры: 17*10*4 см/6,69*3,94 * 1.572in
Вес посылка: 92 г/3,21 унций

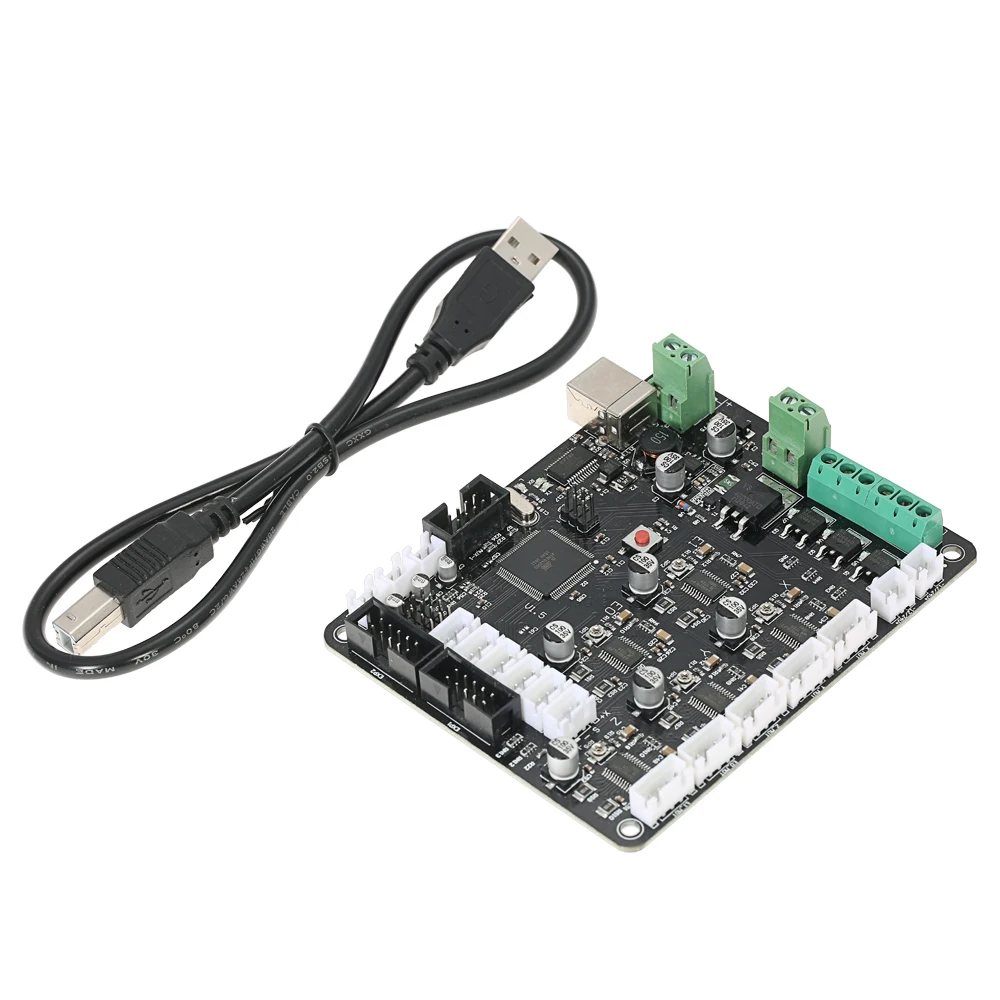

Посылка список:
1 * MKS Base V1.5 3D принтер контроллер платы для RAMPS 1,4
1 * USB кабель питания
