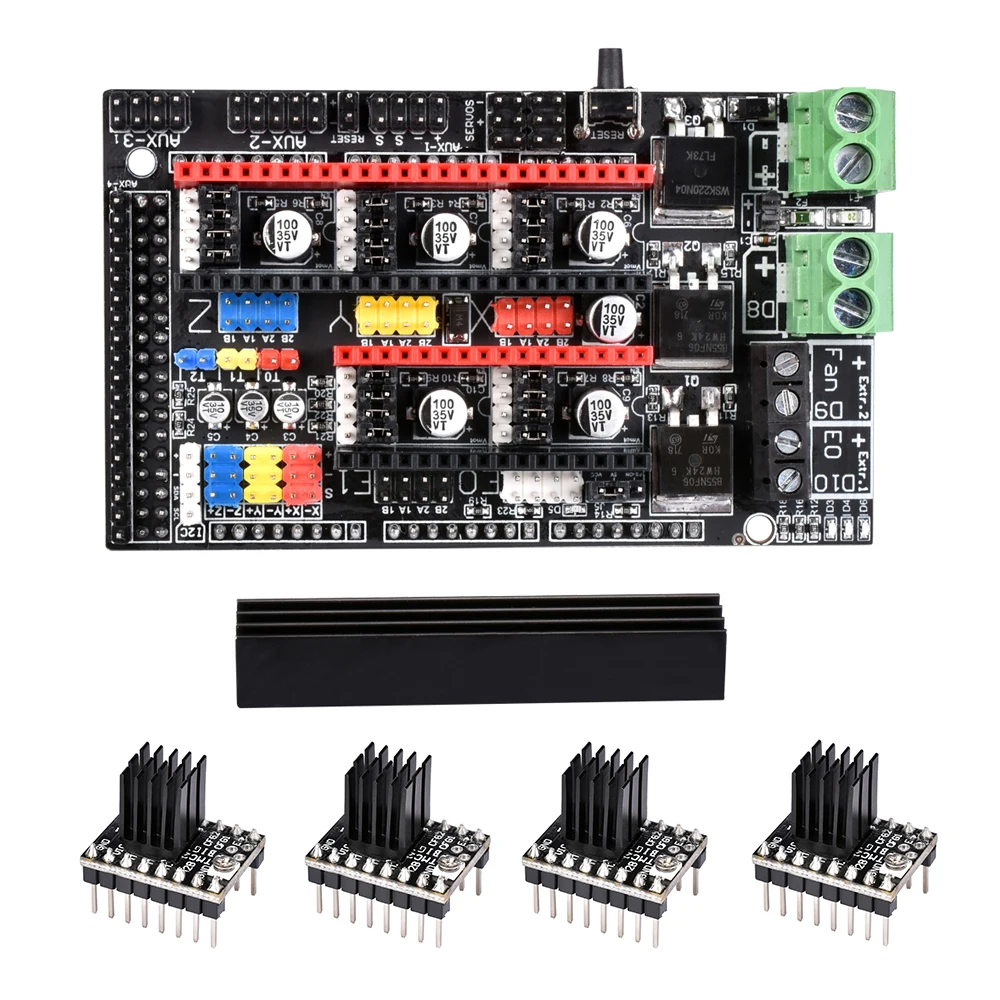

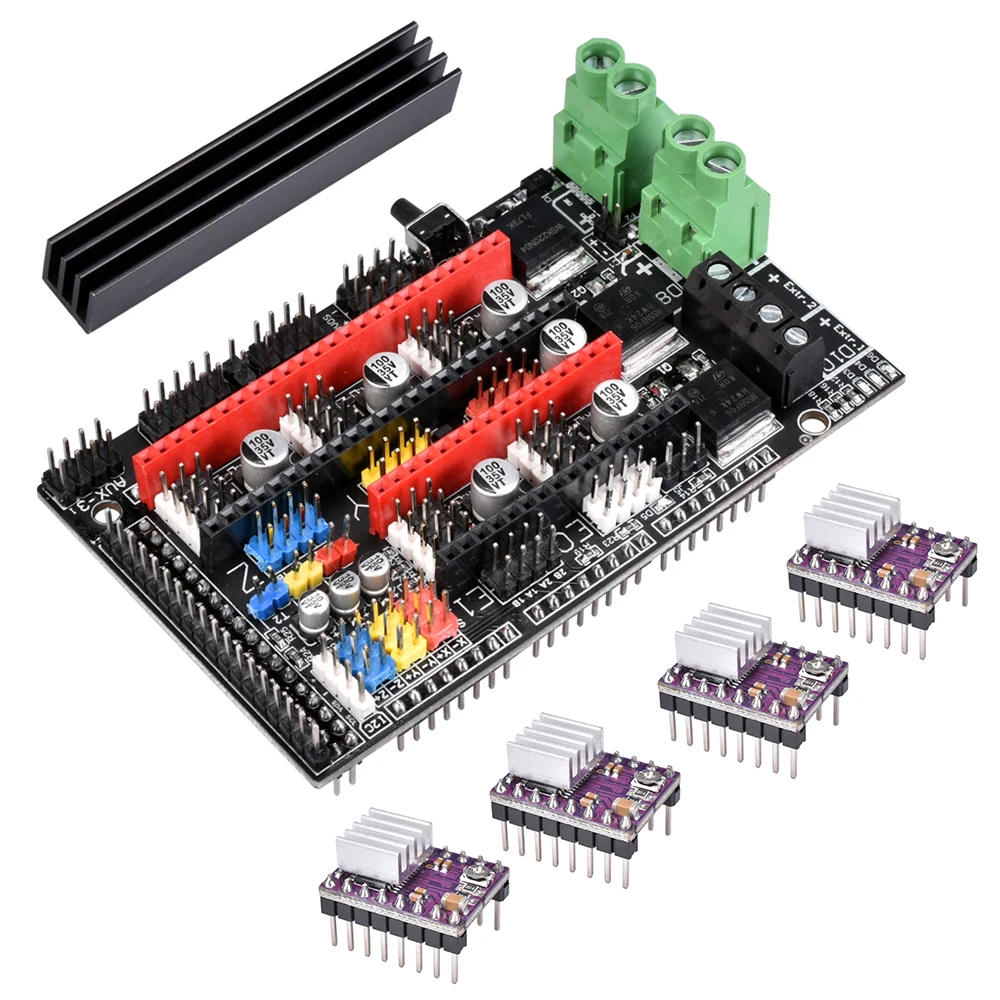

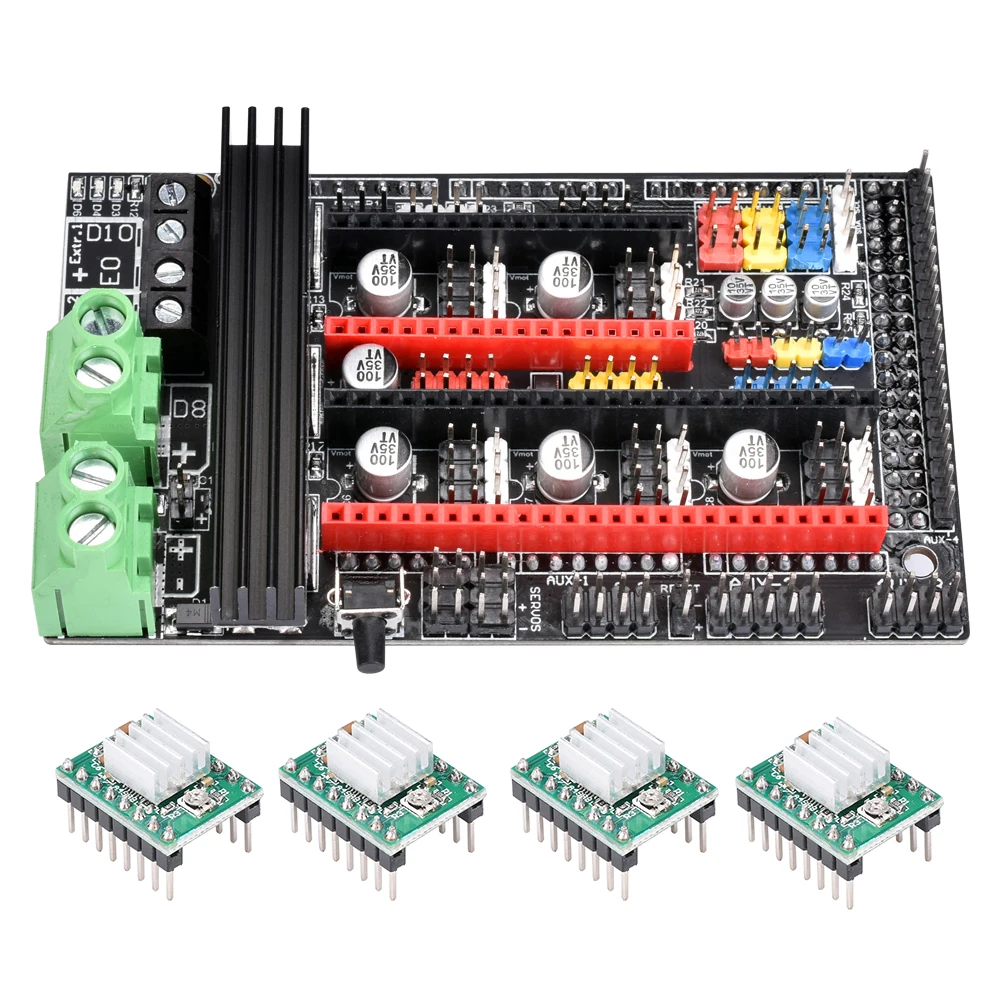

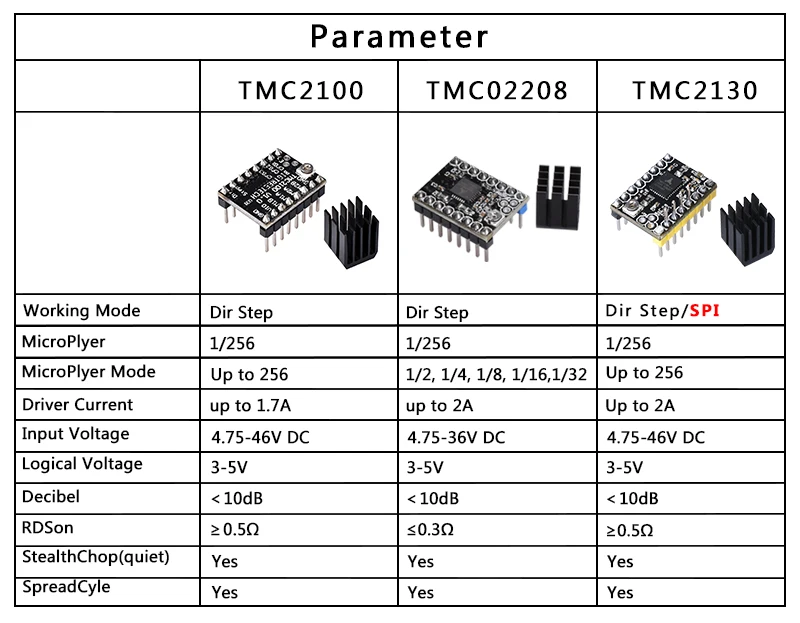

BIGTREETECH Ramps 1 6 plus Обновление на панели управления 5 4 Mega 2560 с драйвером TMC2208 TMC2130 SPI для

BIGTREETECH Ramps 1 6 plus Обновление на панели управления 5 4 Mega 2560 с драйвером TMC2208 TMC2130 SPI для

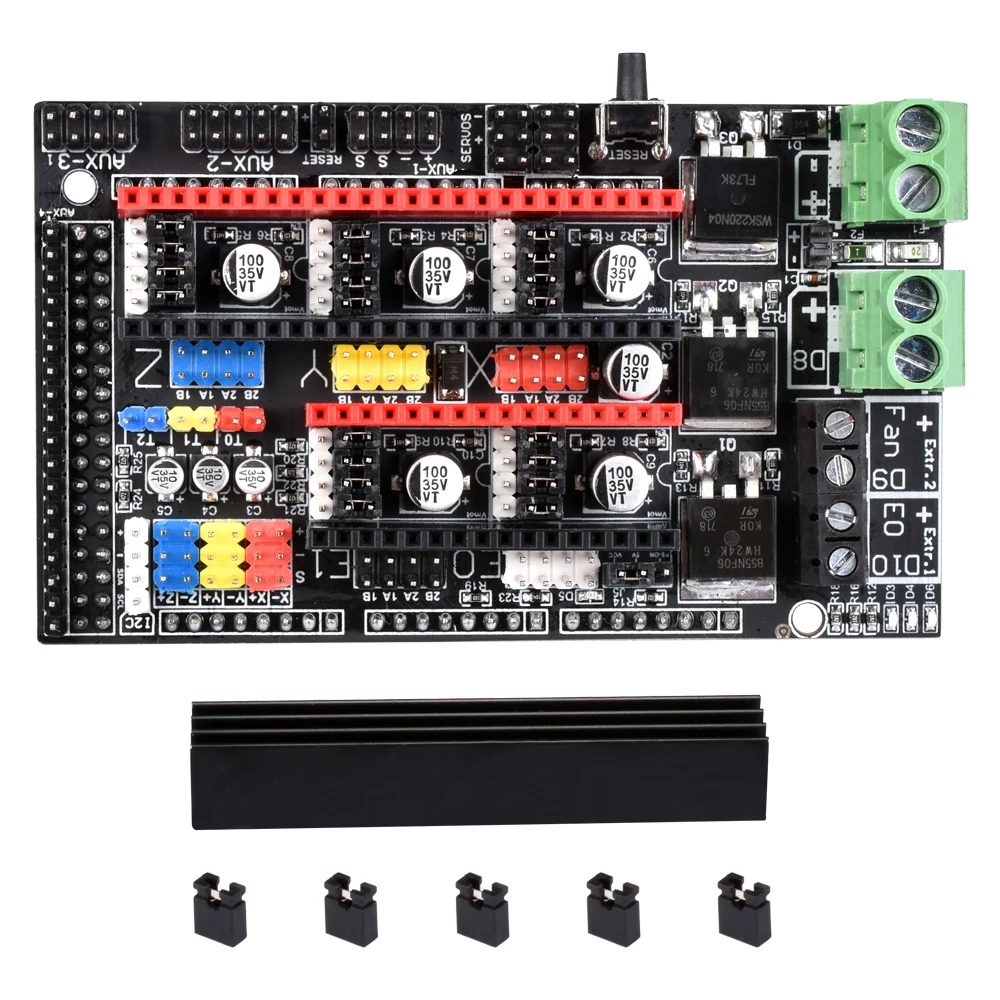

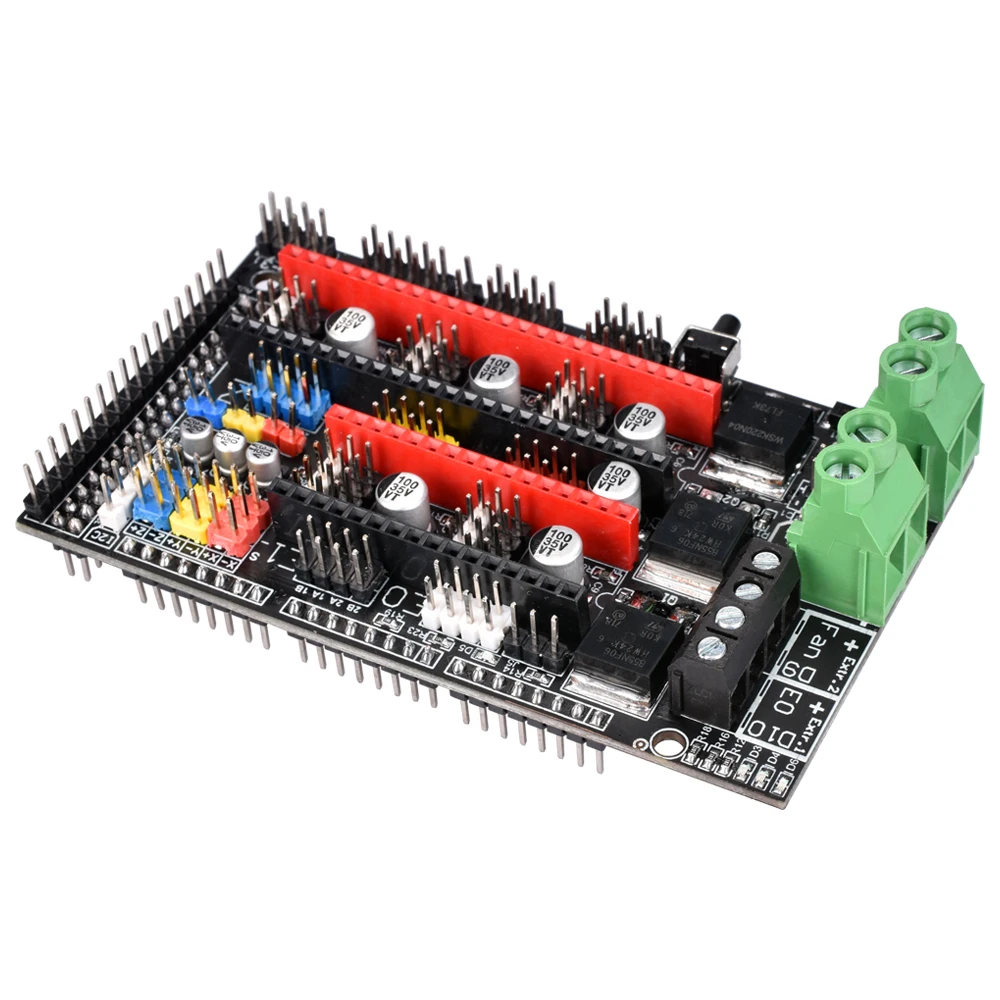

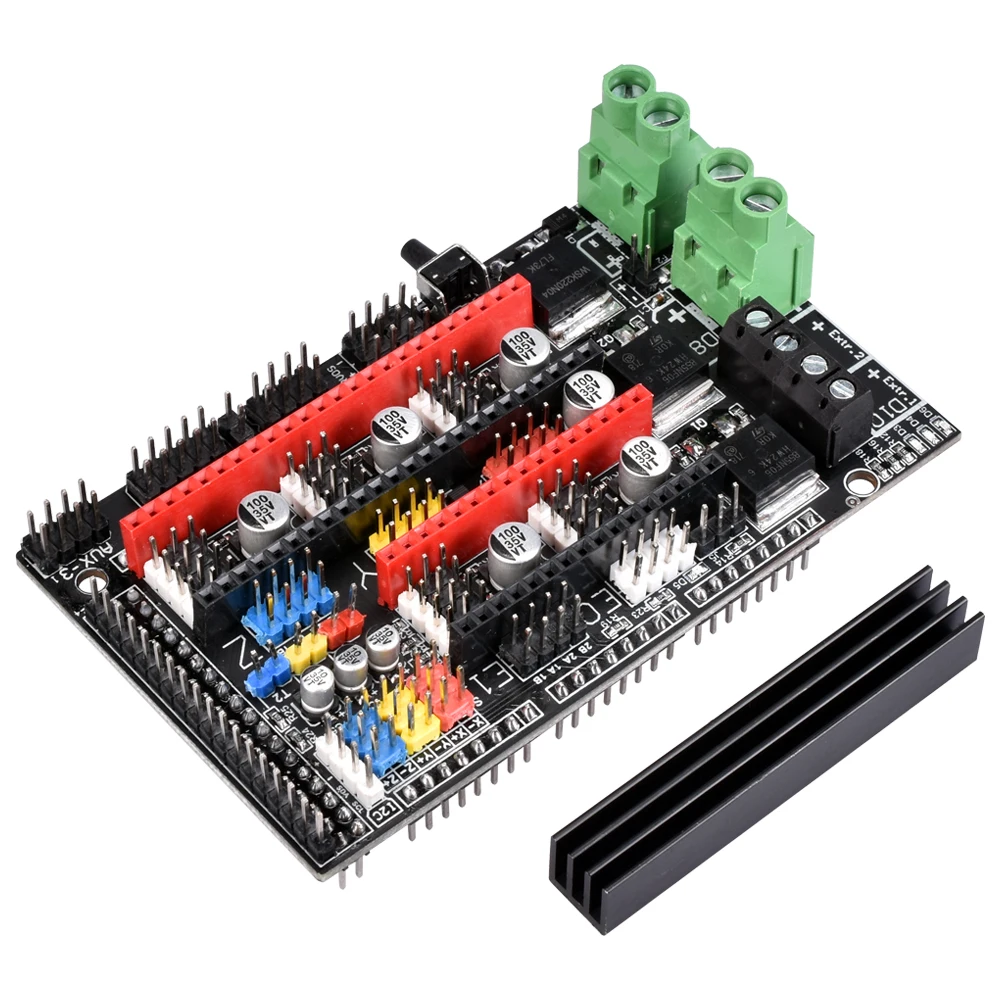

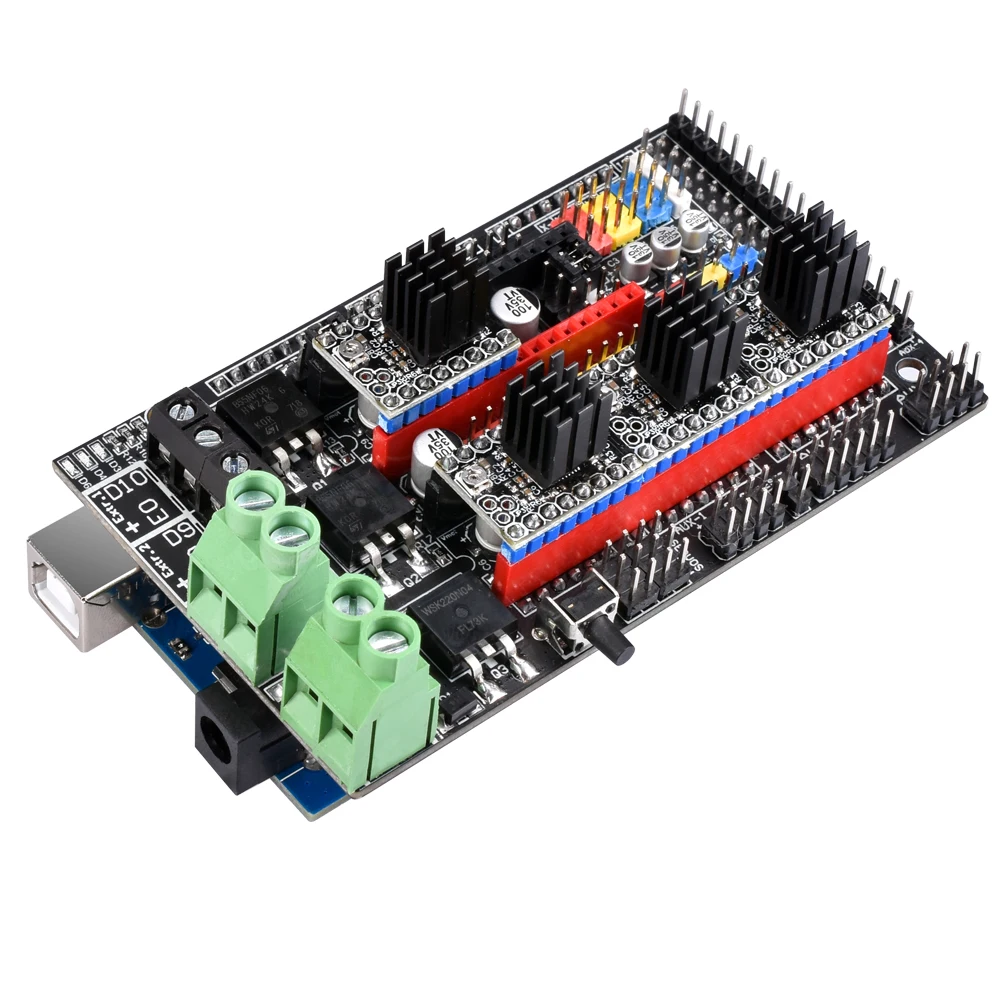

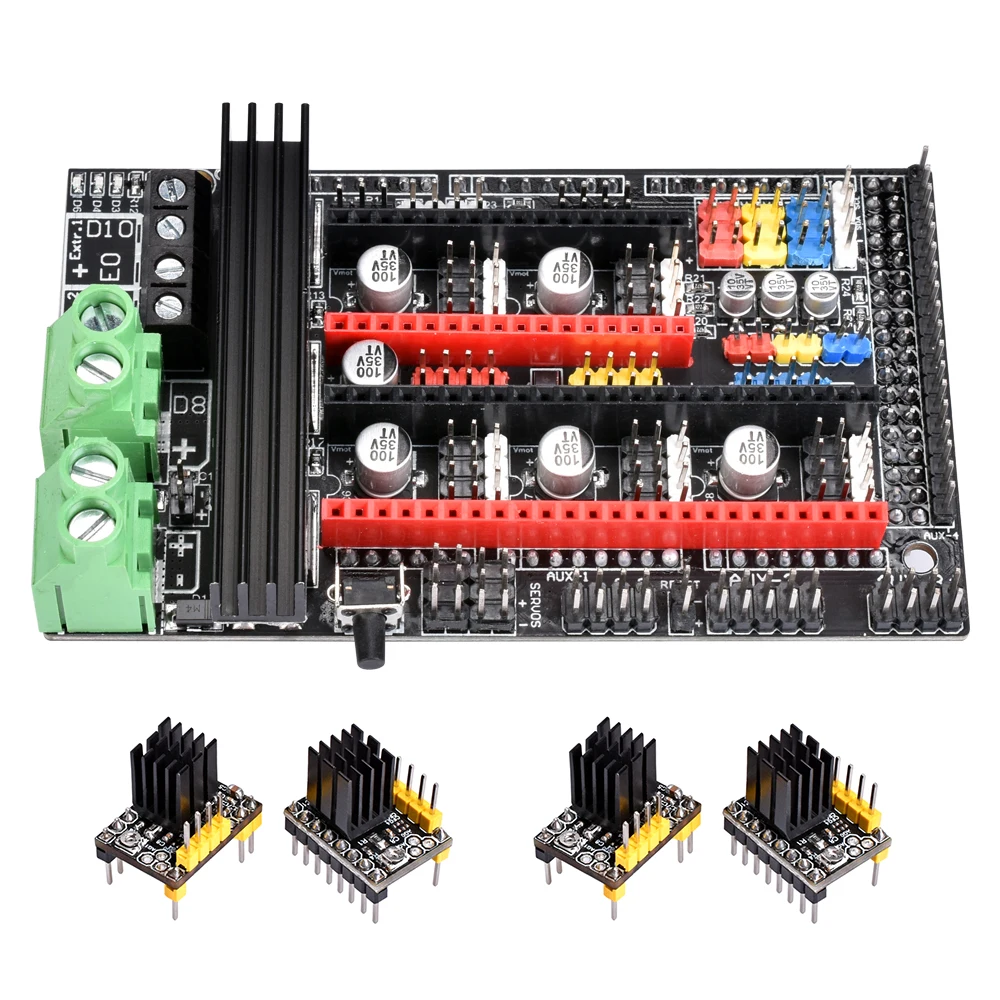

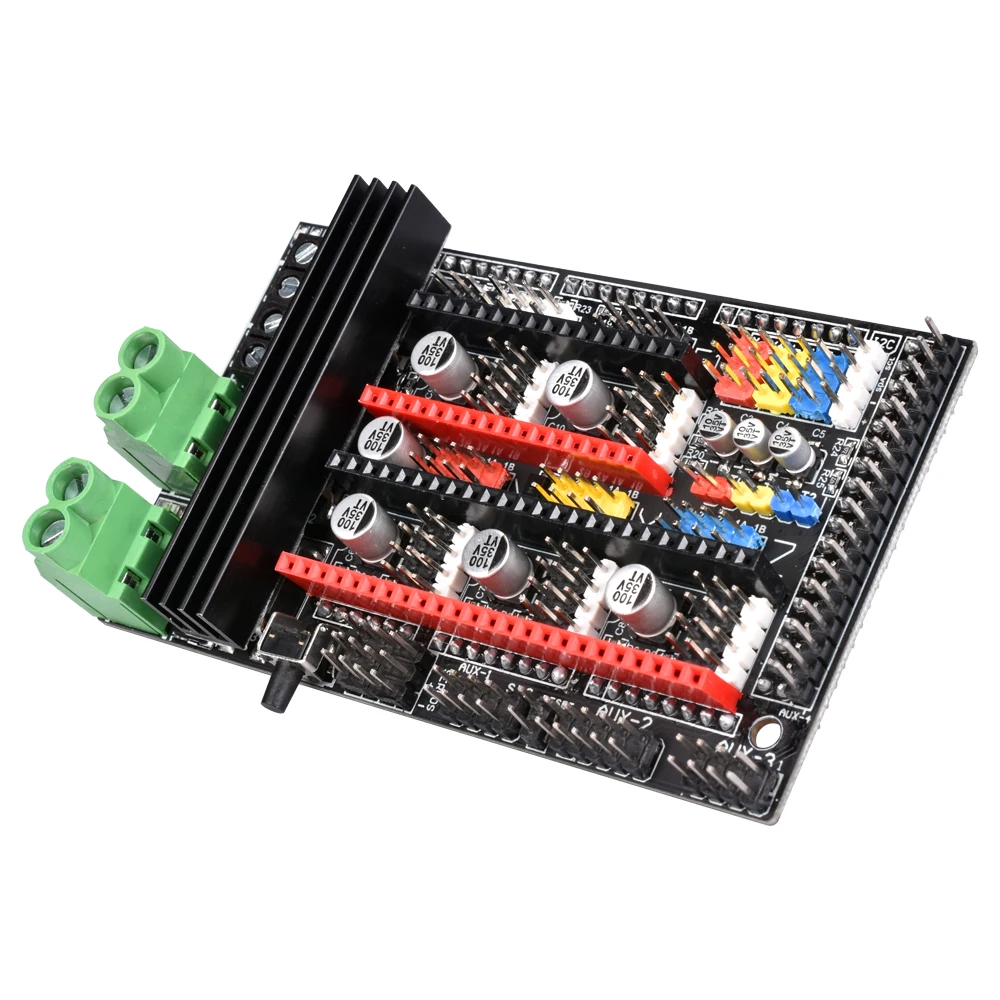

Ramps 1,6 plus характеристики:

1.BIGTREETECH Ramps 1,6 plus-это в основном Новая плата адаптера ramps для обновления старого драйвера Ramps 1,6 с использованием сложного режима работы SPI.

2. BIGTREETECH Ramps 1,6 plus использует режим работы SPI, который может быть достигнут просто путем подключения и отключения колпачка перемычки. Это не только экономит сложный процесс проводки, но и экономит затраты на внешнюю проводку, что является экономичным и практичным.

3. Новые ramps 1,6 plus эффективно избегают проблемы двигателя, не работающего, вставляя не ту линию; это также позволяет избежать проблемы, что диск не работает из-за плохого контакта внешней линии во время процесса печати.

Преимущество

1. PCB имеет встроенный терминал выбора для вождения режима работы SPI и совместим с режимами шаг/DIR и SPI.

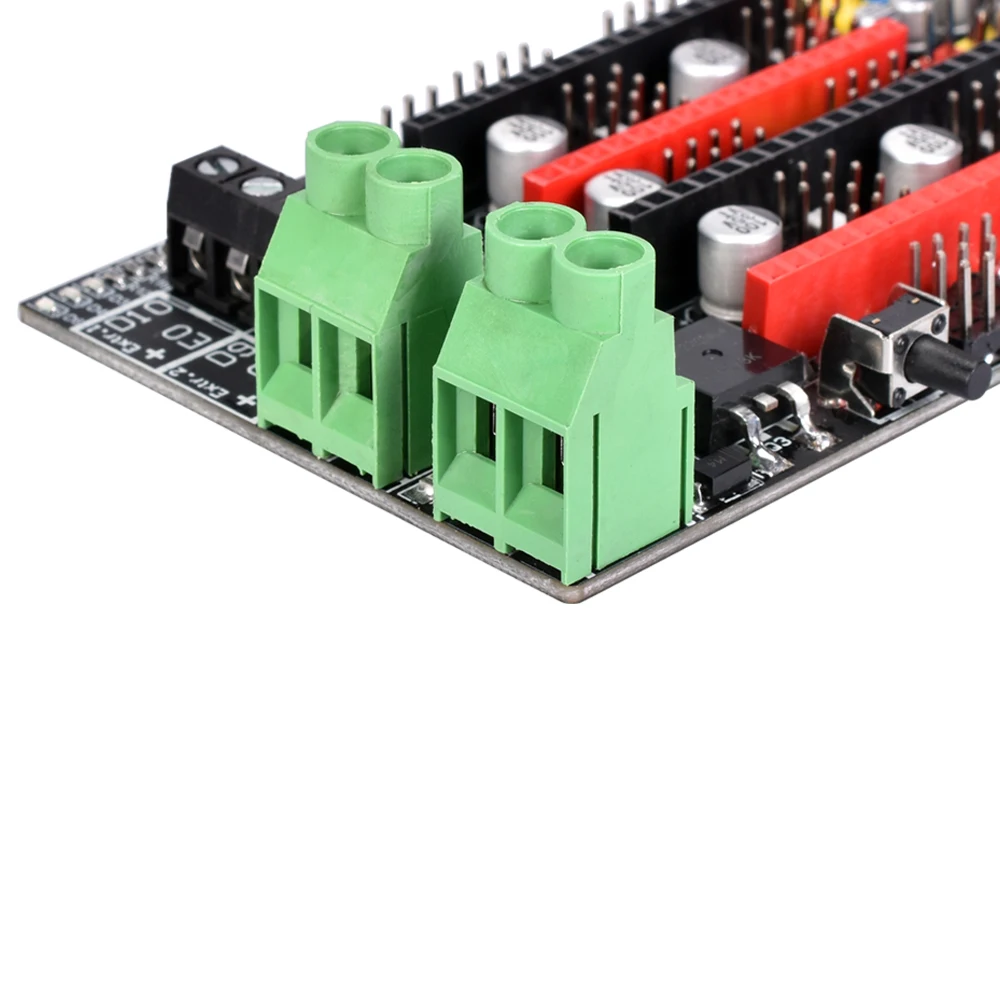

2. Части силового и теплового лопастей с использованием высокотокового терминала 30A, что в значительной степени может избежать ситуаций горения.

3. Более четкое Подключение провода после обновления нового верхнего слоя и нижнего слоя.

4: Добавление интерфейса расширения.

5. X, Y, Z, E0, E1 все используют параллельный двойной моторный интерфейс, так что плата может использоваться для большего типа машины.

6, используя сочетание цветного штифта и разъема, эффективно различая каждый функциональный интерфейс, красивый и практичный.

Выбор режима работы SPI и шаг/DIR

SPI рабочая модель

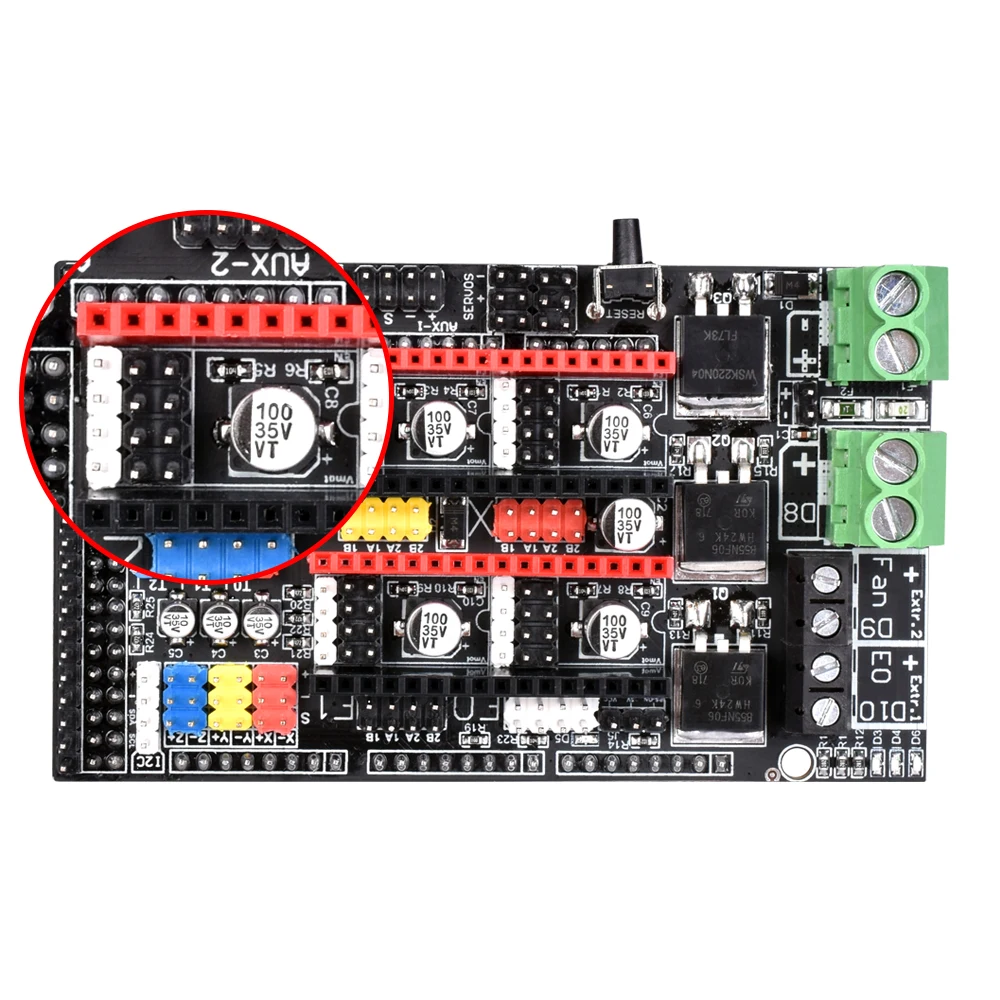

При использовании Модели Драйвера SPI: Подключите 1 и 11,2 и 12, 3 и 5 ,4 и 6 соответственно, используя четыре шт. 13 (колпачки для короткого замыкания)

SPI-это режим последовательной шины, где 1 соединение 11-MOSI, 2 подключения 12-SCK, 3 подключения 5-CSN, и 4 соединения 6-MISO; (Соответствующую картинку индикация)

Шаг/DIR (шаговый/направленный режим привода):Рис. 11, 12 и 5 соответственно представляют MS1, MS2 и MS3 шагового/DIR режима (промежуточный конец выбора),8, 9 и 10-все VCC (высокий уровень); возьмите драйвер LV8729 в качестве примера. Подключите 5 (MS3) и 8 (высокий уровень) с помощью 13 (короткого замыкания крышки), драйвер работает в режиме шаг/DIR и это 16 подразделений.

Примечание: интерполяция режима MS1, MS2, MS3 и 8, 9, 10 В шаговом/DIR выбирается в соответствии с различными делениями различных драйверов.

Если вы хотите удобно использовать модель SPI, Мы предлагаем вам выбрать этот комплект с SPI.

1.XCS:D63 YCS:D40 ZCS:D42 E0CS:D65 E1CS:D66

1. Выбор режима работы драйвера определяет прошивку, которая будет запрограммирована. Когда выбран режим SPI, материнская плата должна быть запрограммирована с прошивкой режима работы SPI (для руководства по изменению прошивки SPI, пожалуйста, обратитесь к инструкции BIGTREETECH TMC2130 V1.1.); при выборе режима шаг/DIR, прошивка должна быть заменена на прошивку режима работы шаг/DIR, И необходимо следить за последовательностью разделения. (прошивка состоит из 16 разделов, Ramps1.6 plus также должна выбрать 16 разделов)

2. При использовании термостата мощностью более 140 Вт убедитесь в установке радиатора MOS для предотвращения перегрева и горения; При использовании термостата мощностью более 180 Вт, пожалуйста, не забудьте выбрать модуль теплового покрытия MOS для передачи, чтобы избежать горения платы из-за длительного перегрева;

3. При подключении и отключении привода в Ramps1.6 plus обратите внимание на направление привода. Он не должен быть вставлен в обратном направлении, чтобы предотвратить сжигание диска, а работа штепсельной вилки и диска отключения должна осуществляться в соответствии с предпосылкой отключения питания.

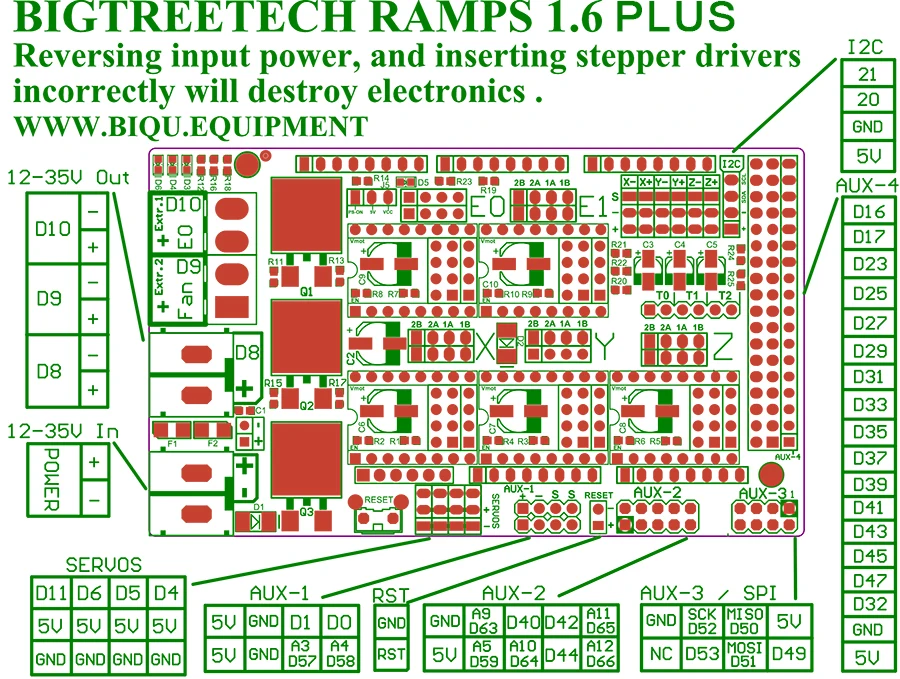

4.Описание каждого драйвера SPI mode CS pin: (для получения подробной информации, пожалуйста, обратитесь к данным RAMPS1.6 plus PIN)

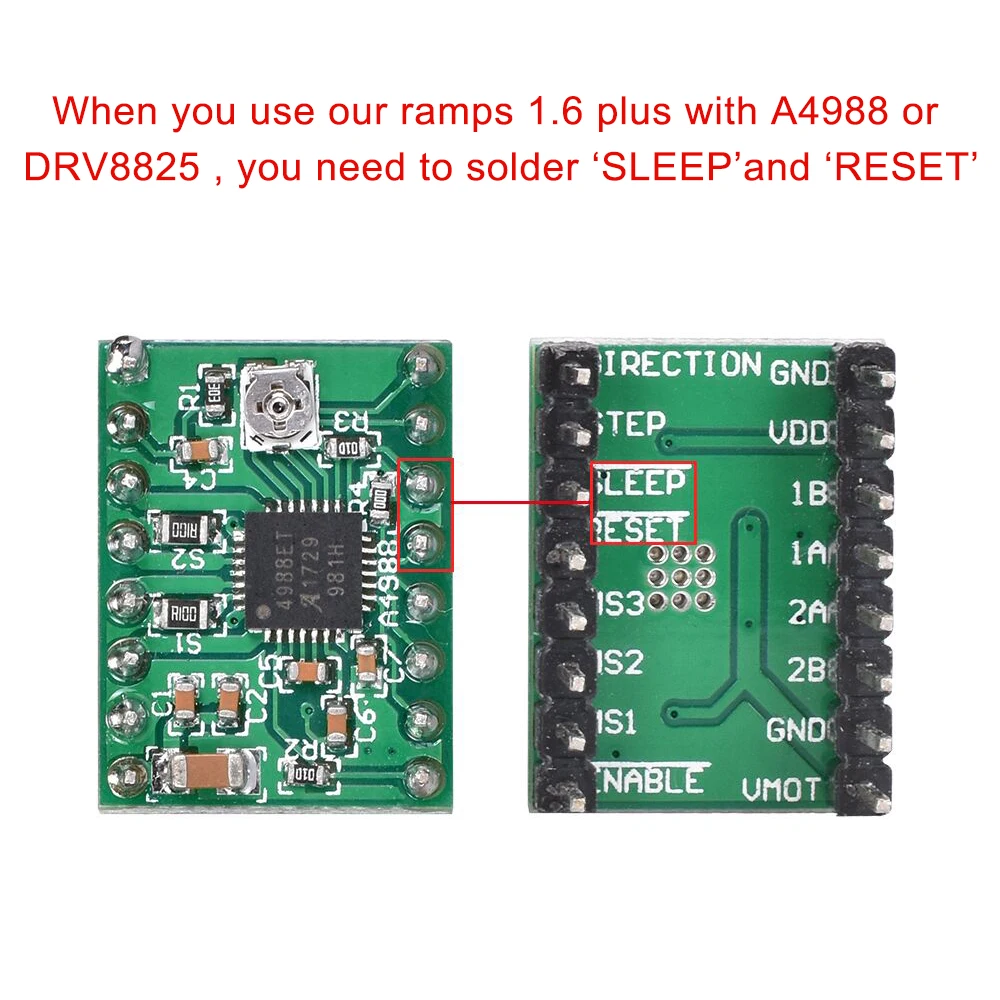

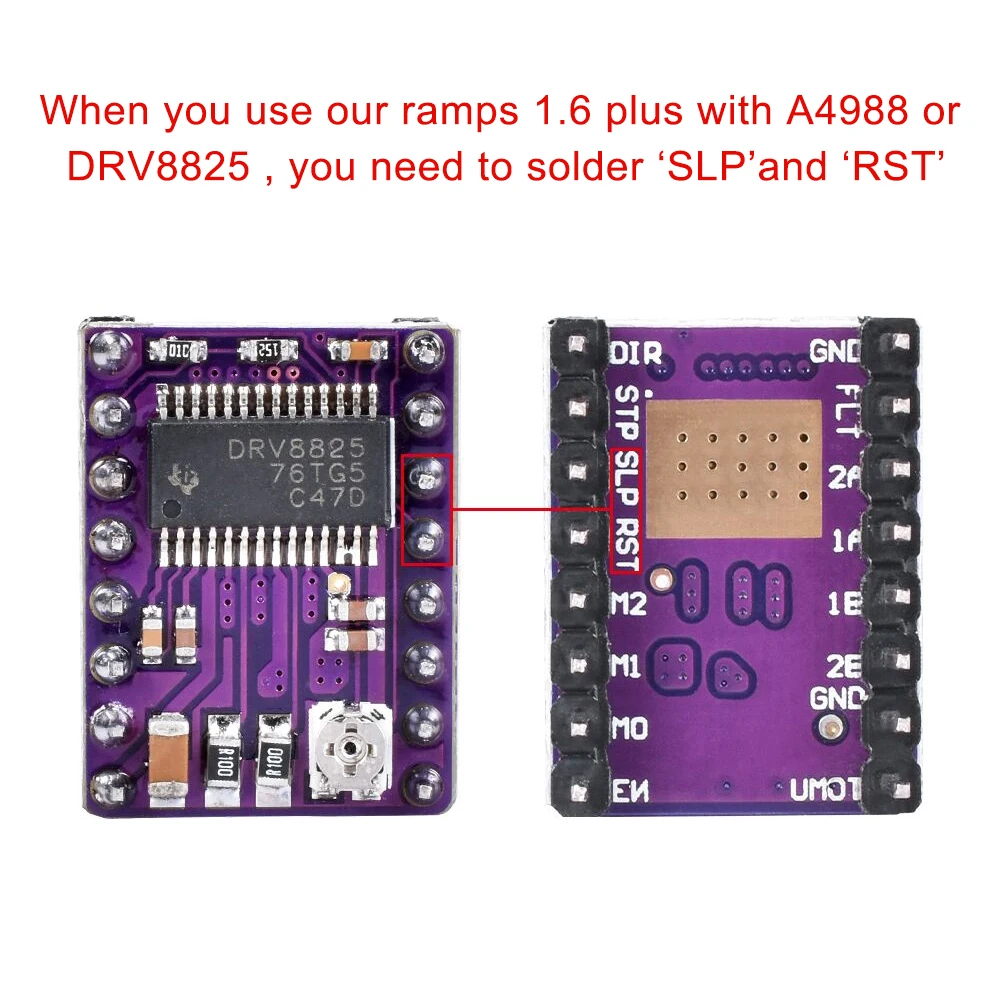

A4988 и DRV8825 особенные, поэтому вам нужно припаять его, как показано на нашей фотографии. Более того, в соответствии с формой разделения, перемычка черной части должна быть изменена, чтобы подключить к белой части.

О модели TMC2130 V1.1spi можно напрямую использовать перемычку для выбора модели SPi.

Мы будем перенаправлять клиентов на выбор наборов TMC2130 SPi.

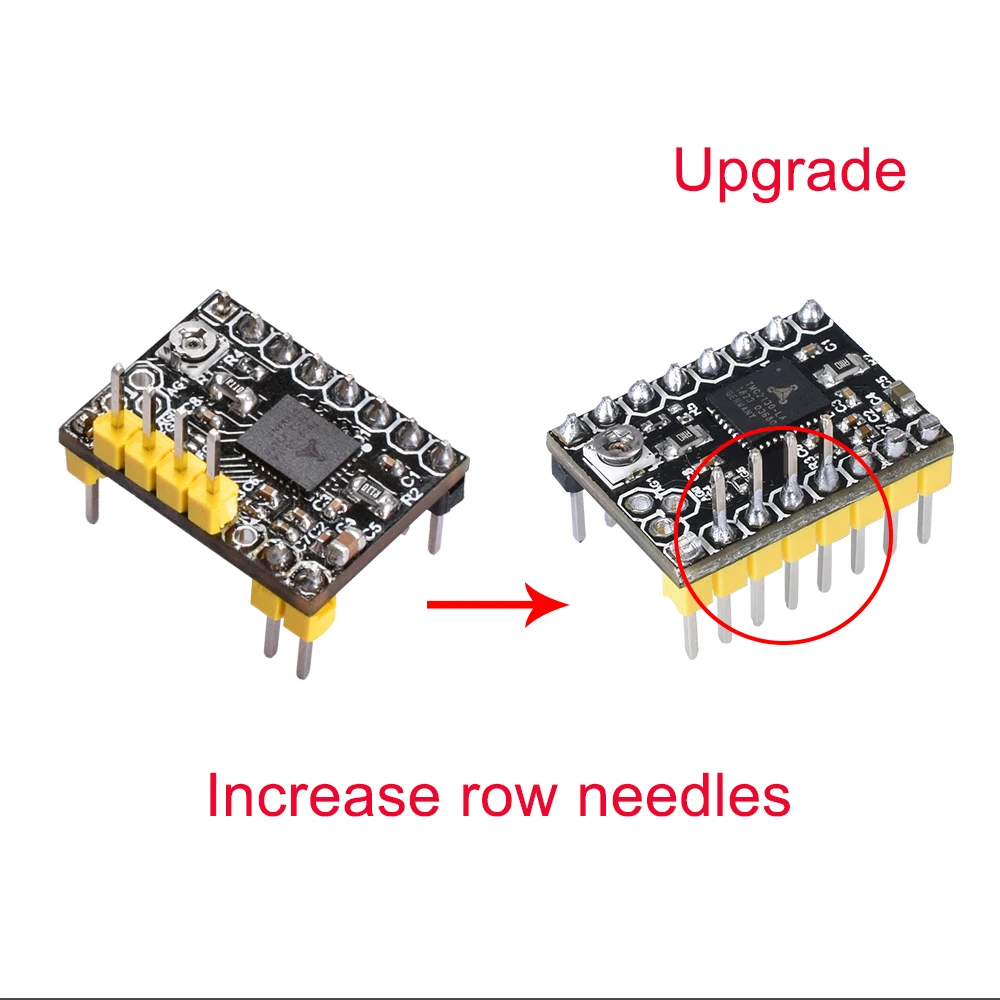

О приводе TMC2130 мы организуем отправку нового обновления TMC2130.

Из-за новой модели TMC2130 SPi можно использовать непосредственно для Ramps 1,6 plus вместо кабеля драйвера.

Вопросы и ответы

1.Q:Драйвер всегда вставляется вверх дном, что делать, если плата была сожжена?

   А: Подключите наконечник привода: все модули драйвера, произведенные BIGTREETECH, имеют те же контакты, если они будут один, остальное будет.)

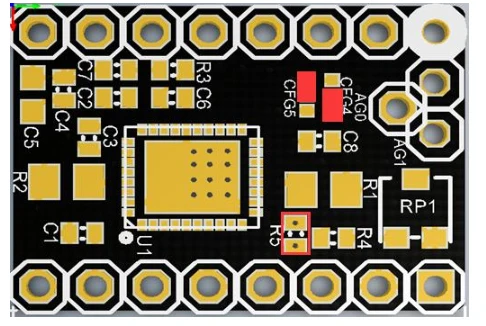

(Метод 1: как показано на рисунке, например, с помощью TMC2130 штыри, ведущие четыре угла, являются EN, DIR, GND и VM соответственно. RU и VM, как в направлении 35V/100 мкФ Алюминиевый Электролитический постоянной ёмкости, универсальный конденсатор. GND и DIR находятся в направлении штифта и правильно вставляют соответствующее направление;)

(Метод 2: для того, чтобы помочь вам определить направление движения, ведущая часть на плате будет иметь два вида цветового макета, И цветная часть привода вставляется в расположение цветной части платы, что является правильным методом вставки;)

2.Q:  Как вставить колпачки SPI и STEP/DIR?

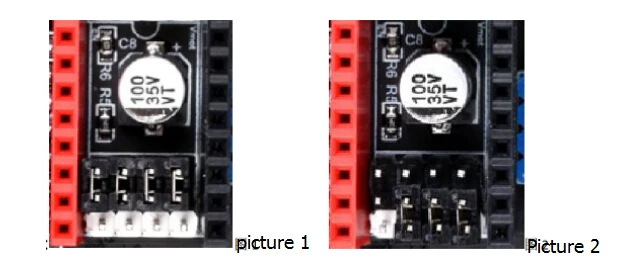

   А:(Как показано на рис. 1, режим SPI, 4 колпачка для перемычки используется для короткого соединения черного штифта.

Как показано на рис. 2, режим SERP/DIR может использоваться для подключения белого штифта с колпачком перемычки для соответствующей таблицы деления драйвера.)
