Уведомления:

1. Если у вас нет опыта в сборке аккумуляторов DIY, пожалуйста, потратьте больше времени, чтобы проверить более подробную информацию или спросить нас перед покупкой.

2. BMS с большим количеством компонентов и программного обеспечения, Пожалуйста, сделайте хорошую изоляцию для каждого шага. В противном случае, Он повредит весь пакет.

3. BMS подходит для  16 S до 32 S   Li-ion/LiFePO4/LTO аккумулятор.

4. Упаковочный лист без ЖК-экрана

5. Ток-непрерывный ток.

1. 16-32 S любая серия LiFePO4/li-ion/LTO батарея

2. Проверка одноэлементного напряжения

3. Тестирование емкости зарядки

4. Поддержка настройки параметров приложения Android.

5. Поддержка ЖК-экрана

6. Двойная независимая Сторожевая программа мониторинга в реальном времени плюс две защиты, никогда не врезаться!

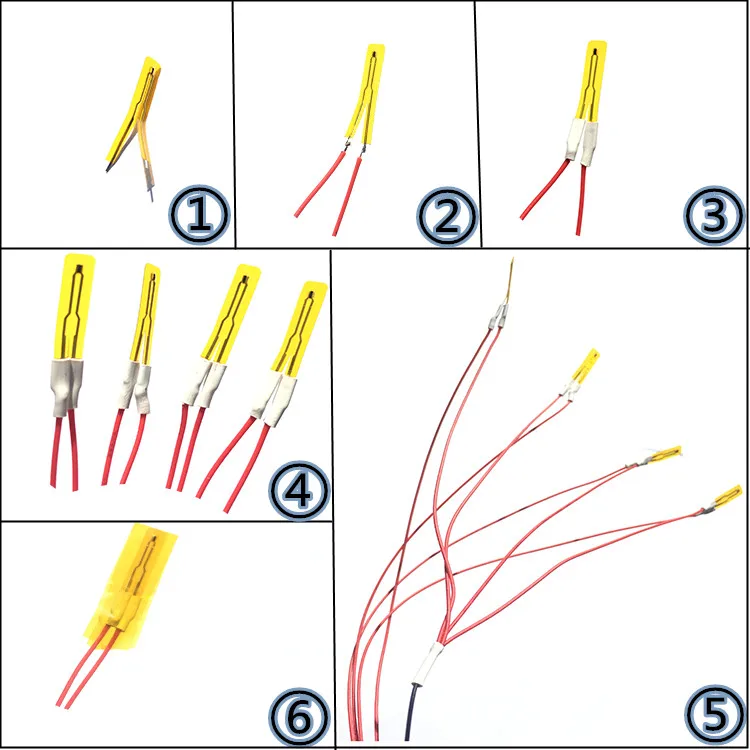

О датчиках температуры:

1. Используйте ножницы, чтобы немного снизить температуру.

Параметры Mather BMS:

Максимальный ток разряда: 100 a

Максимальный ток заряда: 20А

Автоматическая функция выравнивания

Модуль Bluetooth, подключенный к BMS, который может подключаться к смартфону, прямо сейчас поддерживает только Android 4,3 выше.

Приложение поддерживает английский язык.

Набор параметров с помощью приложения

Регулируемые параметры:

Напряжение одной ячейки: 1-5 в (Distance≦ 5мв

Настройка Температуры

Настройка тока перезарядки/разрядки

Приложение на английском языке со ссылкой:

Параметры ЖК-экрана: (привод RV 4,8)

Диапазон напряжения: 24-100 в, может подключаться к батарее напрямую.

1. Уведомление о монтаже батареи перед установкой BMS:

Каждая ячейка должна соответствовать задолго до установки BM (внутренние различия в сопротивлении батареи в пределах 5 миллиом, напряжение в пределах 0,03 в, емкость варьируется в пределах 50 мА · ч). Lfepo4 cell, напряжение между 2,6 V ~ 3,5 V, li-ion cell, напряжение между 3 ~ 4 V.

Если ячейки полностью заряжены, пожалуйста, разрядите их до стандартного диапазона напряжения. Ячейка сначала параллельна, а затем серия.

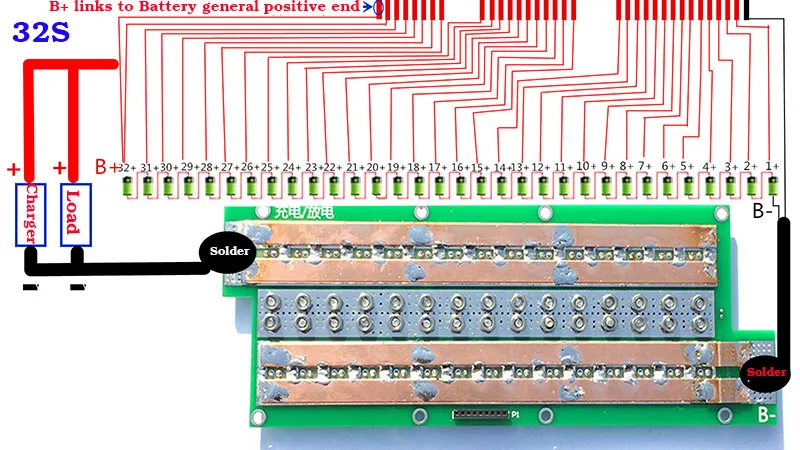

2. Инструкция по подключению проводов BMS:

(A) Подключите Б-большой короткий провод к аккумулятору общего отрицательного конца (B-и разрядный порт, вы должны использовать один большой провод для подключения отверстия)

(B) Подключите провода сигнала/баланса: Удалите провода баланса из BMS перед сборкой. Запуск от B-, первый провод подключается к B-, второй баланс B1 провод подключается к первой ячейке положительным, B2 подключается к второй ячейке положительным, баланс провода пайки должны быть в соответствии с заказом B-, B1, B2, B3....

Видео на китайском языке:

http://www.bilibili.com/video/av8458280/index_1.html

http://www.bilibili.com/video/av8458280/index_2.html

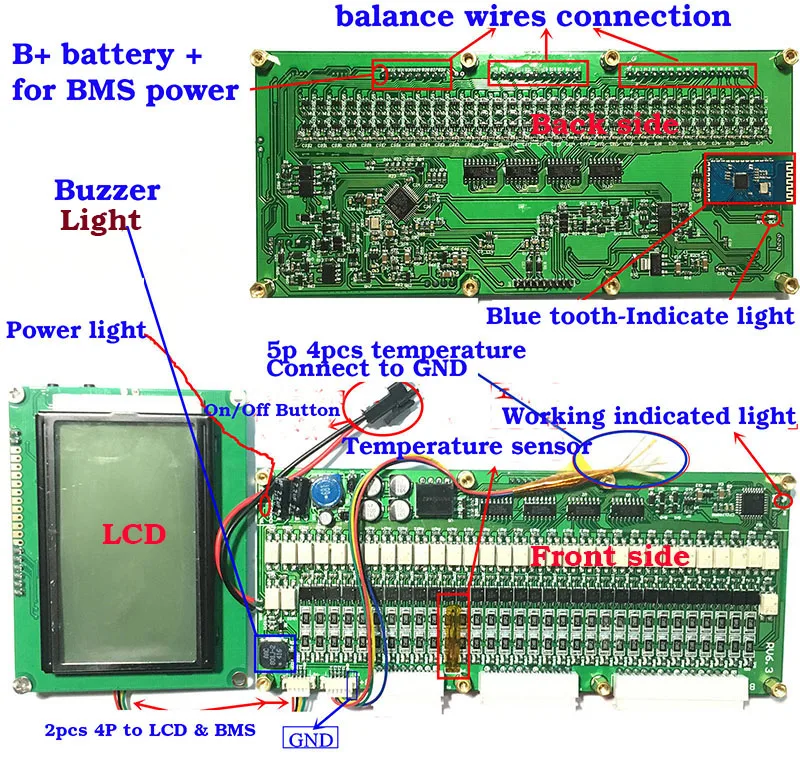

Простая проверка материнской платы

После получения BMS, пожалуйста, не спешите связать батарею, пожалуйста, удалите винты для материнской платы, тщательно проверьте внутри имени порта.

1. Распределение небольших кнопочных переключателей и стыков сварки.

2. Затем повторно Соберите материнскую плату. Не подключайте аккумулятор в случае разложения материнской платы, так что постоянное повреждение материнской платы

3. Следующая цифра заключается в тестировании платы для подключения батареи самой простой схемой проводки.

4. Напряжение питания материнской платы: 24 В ~ 100 в (многие клиенты не могут запустить материнскую плату, потому что входное напряжение материнской платы слишком низкое)

5. Запуск материнской платы: необходимо полностью связать линию, удерживайте Маленький Выключатель в течение 3 секунд, пока материнская плата не загорится красным светом, отпустите переключатель.

6. Кнопка включения/выключения:

A, удерживайте переключатель загрузки около 5 секунд, отпустите переключатель, индикатор материнской платы выключается;

B, телефонное приложение связывает материнскую плату, нажмите приложение на кнопку, чтобы закрыть материнскую плату.

7. Если материнская плата запускается успешно, отключите источник питания. Поместите линию баланса в материнскую плату, дисплей может отображать напряжение батареи. Линия эквалайзера батареи должна быть проверена, чтобы проверить, правильно ли подключено.

Упаковочный лист:

Материнская плата BMS x 1 шт.

Датчик температуры батареи x 4 шт.

Кнопка загрузки материнской платы x 1 шт.

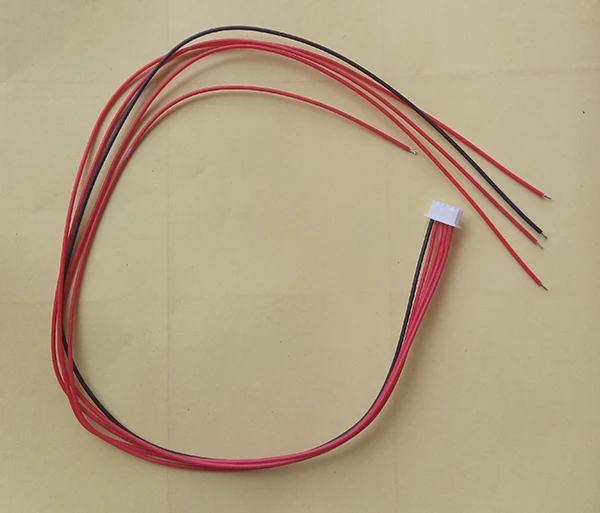

Кабель подключения аккумулятора x 33 шт.

Комплект соединителей батарей x 2 шт.
