Микро Инвертор 500 Вт с несколькими входами постоянного тока регулируемый разряд

Микро Инвертор 500 Вт с несколькими входами постоянного тока регулируемый разряд

Технические характеристики:

Номинальная Мощность

500W

Вход (постоянный ток)

Диапазон открытого напряжения PV

16V-28V

26 в-45 в

39 в-60 в

55 в-90 в

85-130 в

120-180V

Максимальная входная мощность PV (Вт)

590W

Диапазон напряжения MPPT (V)

11-21VDC

22-34VDC

33-47VDC

44V-70VDC

66-100VDC

90-140V

MPP эффективность отслеживания

> 99%

Макс. ток постоянного тока (A)

40A

30A

20A

15A

10A

10A

Подходит для напряжения батареи (в)

12V

24V

Е-байка 36В

48 В или 60 в

72V

96В

Защита аккумулятора от низкого напряжения (В)

11 вольт

22В

33V

44 в или 55 в

66V

88V

Выход (AC)

PV режим AC макс. выход (Вт)

500

Режим аккумулятора, максимальная выходная мощность

250W

320W

350W

350W

350W

350W

Выход переменного тока диапазон

220 в перем. Тока (190-260VAC) или 120 в перем. Тока (90-135VAC)

Частотный диапазон

50 Гц (48 ~ 52) или 60 Гц (58 ~ 62)

Мощность фактор

> 98%

Коэффициент нелинейных искажений

<5%

Точности фазового сдвига

<1%

Стабильная реальная эффективность/120 в

85%

86%

87%

89%

90%

92%

Стабильная реальная эффективность/220 В

86%

88%

89%

90%

92%

94%

Другое электрическая информация

Защита

Islanding, короткое замыкание, низкое напряжение, перенапряжение, защита от перегрева

Работа Температура

'-25 °C ~ 80 °C

Рабочая влажность

0% ~ 90% RH без конденсатора

Класс из Водонепроницаемый

Открытый дизайн IP22

Светодиодный шоу

R & G & B светодиодный

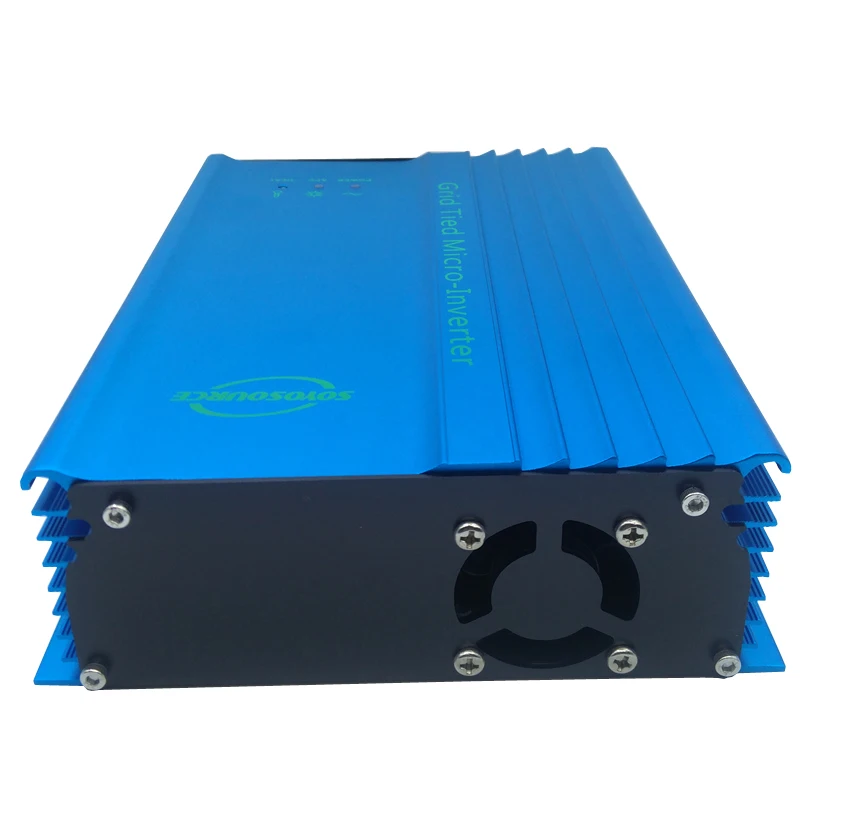

Вентилятор охлаждения

Вентилятор

Переход в режим ожидания Мощность

<1 Вт

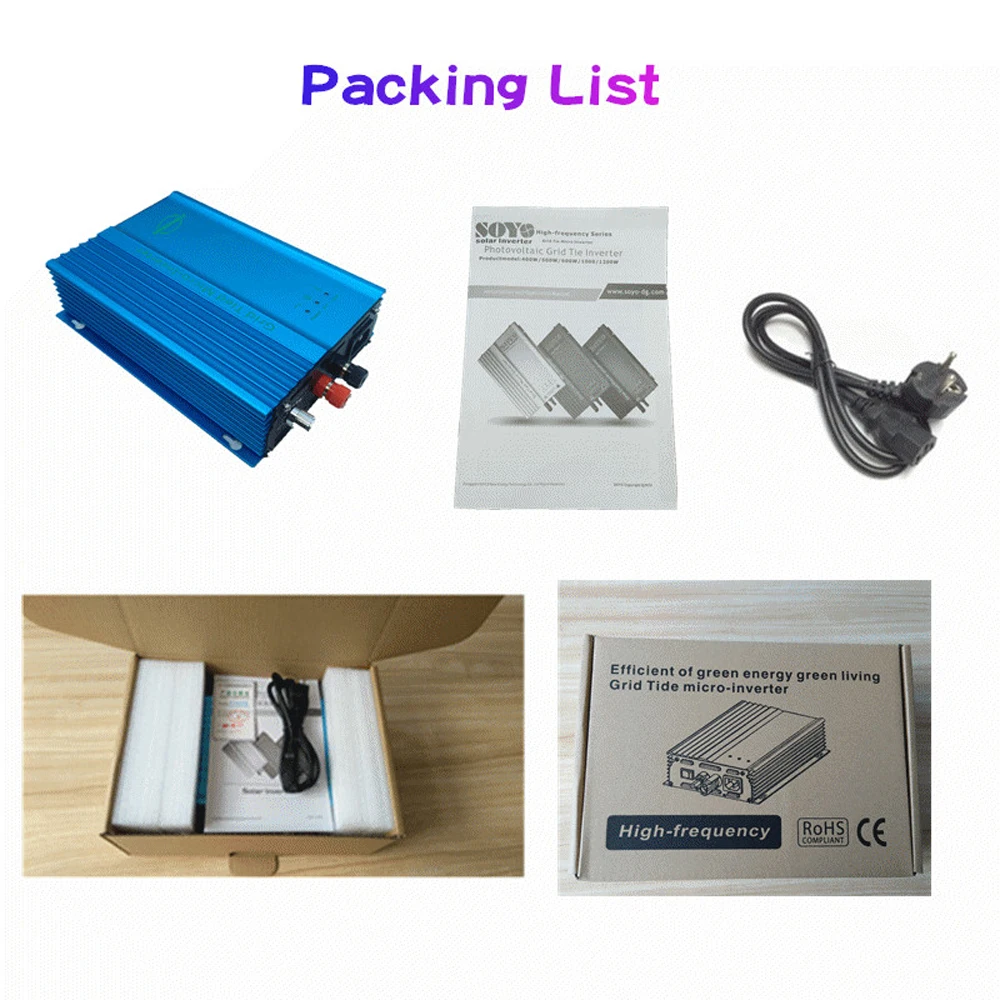

Комплект компонентов:

Монокристаллические, поликристаллические, тонкопленочные солнечные панели.

Механический данных

Чистая вес

1.8 кг/шт.

Брутто Вес

2.0 кг/шт.

Размер машины (ДхШхВ)

22.2x16.2x5.5CM

Размер упаковки (ДхШхВ)

30x22x12CM

PV сетевой инвертор, режим работы

Инвертор, связанный сеткой, имеет автоматический рабочий заказ, без мониторинга. При обнаружении выхода энергии от солнечных панелей, устройство будет принимать решение, если мощность была достаточно большой, чтобы начать процесс преобразования. Процесс Coversion включает в себя 5 режимов, запуск, запуск сетки, режим ожидания, остановка, поиск ошибок.

Запуск-когда кнопка запуска включена, солнечная панель и линии сетки, подключенные в нормальном состоянии, инвертор входит в рабочее состояние.

Режим «старт-сетка», связанный с сеткой, заключается в том, что инвертор начинает преобразовывать постоянный ток, питаемый через PV солнечную панель в стабильную чередующую силу тока и поток в сетку. Для того чтобы обеспечить максимальный выход энергии, устройство использует технологию управления MPPT для отслеживания солнечных лучей, эта технология обещает максимальная эффективность при различных условиях дневного света и температуры.

Режим ожидания-режим ожидания заключается в том, что устройство обнаруживает, что питание на панели солнечной батареи недостаточно, или устройство обнаруживает аномальный состояние, например, напряжение, частоты и температуры, которые не входят в допустимый диапазон, устройство входит в режим ожидания.

Стоп-недостаточно солнечного света, поэтому недостаточно подачи PV питания до устройства и устройство входит в режим ожидания, когда это состояние продолгается, и напряжение постоянного тока падает ниже 12 В в течение более 1 минуты, устройство запустит режим остановки.

Когда появится ошибка, индикатор обнаружения неисправностей начинает мигать, устройство запустит режим остановки. Пожалуйста, смотрите 3,4 код ошибки на светодиодный индикатор.

(Аккумулятор) режим разряда и сетки (с моделями функций ADJ)

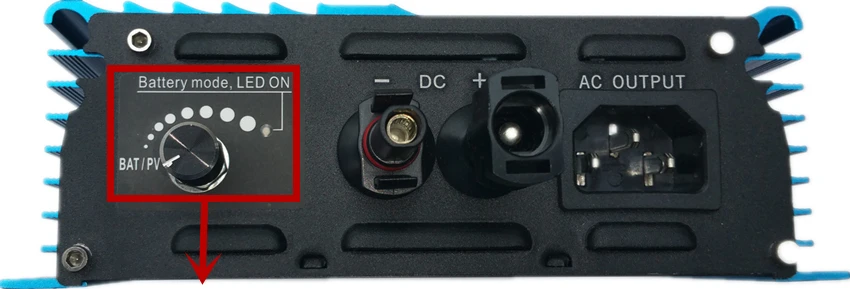

1. Вход постоянного тока системы может быть напрямую соединены с аккумулятором, поверните рукоятку инвертора к прямо в режиме работы от батареи, а затем накладной, который необходим для отслеживания груза функция будет выключен, выходная мощность будет регулировать слева направо, В этот момент выходная мощность может быть отрегулирована от 60 Вт-350 Вт или около того, произвольный выход, чтобы гарантировать, что инвертор может работать в течение длительного времени в состоянии сетки.

2. Когда инвертор подключен к разрядке батареи, если напряжение батареи слишком низкое, инвертор автоматически остановит и отключит выход сетки для защиты аккумулятора от разрядки, чтобы продлить срок службы батареи.

3. Различные технические характеристики входного напряжения инвертора будут использоваться с аккумулятором различного напряжения, точка защиты напряжения батареи, пожалуйста, обратитесь к следующим

Батарея напряжения

Инвертор Вход

Защита аккумулятора от низкого напряжения

Защита аккумулятора от высокого напряжения

12V батарея

16 В ~ 28 в

11 вольт

14,5 V

24V батарея

26 В ~ 45 в

21V

29В

36V батарея

40 В ~ 62 в

33V

43,5 V

48V батарея

55 В ~ 90 в

44V

58V

60V батарея

48 В ~ 86 в

55В

72,5 V

72V батарея

85 В ~ 130 в

66V

87V

Батареи 96В

120V-180V

88V

120V
