Практичный набор инструментов для поддержания установки FTTH Orientek термический





Ориентек T45 Сплайсер с рефлектометр SM OTDR 1310/1550nm + OPM + OLS + VFL

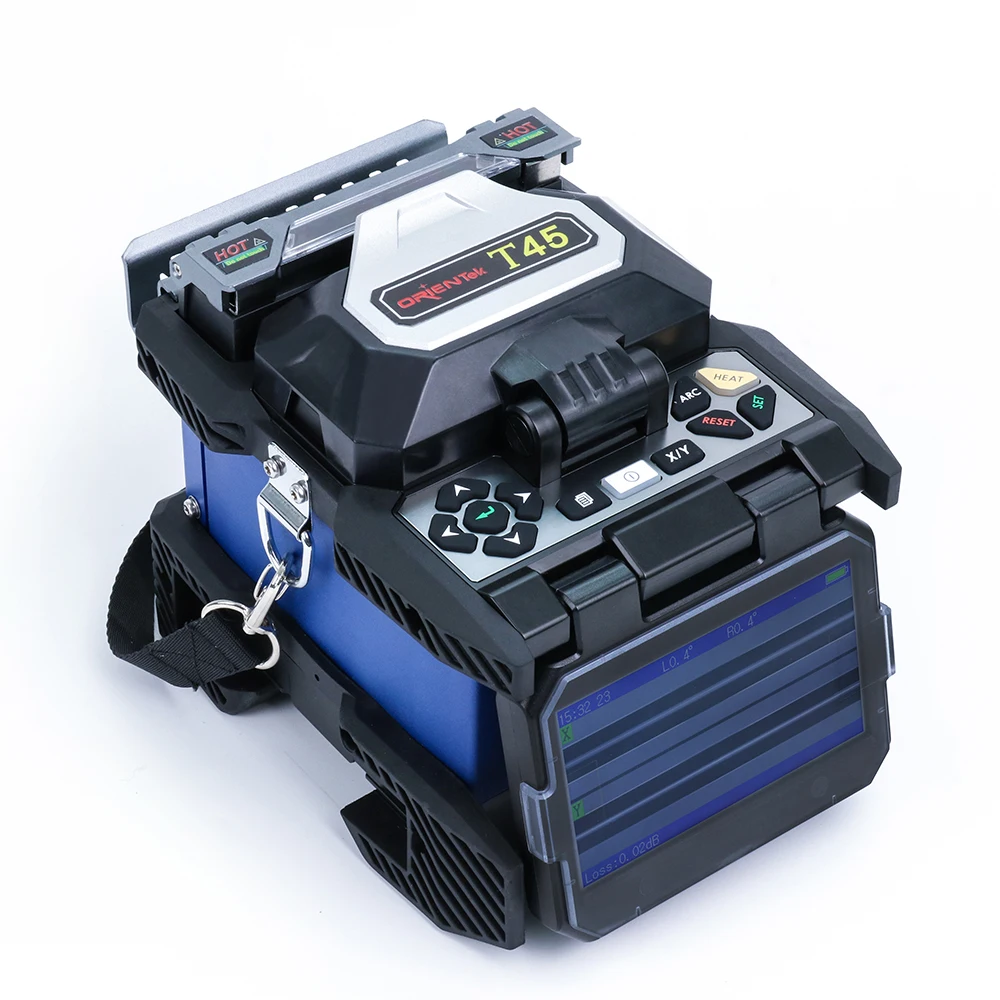

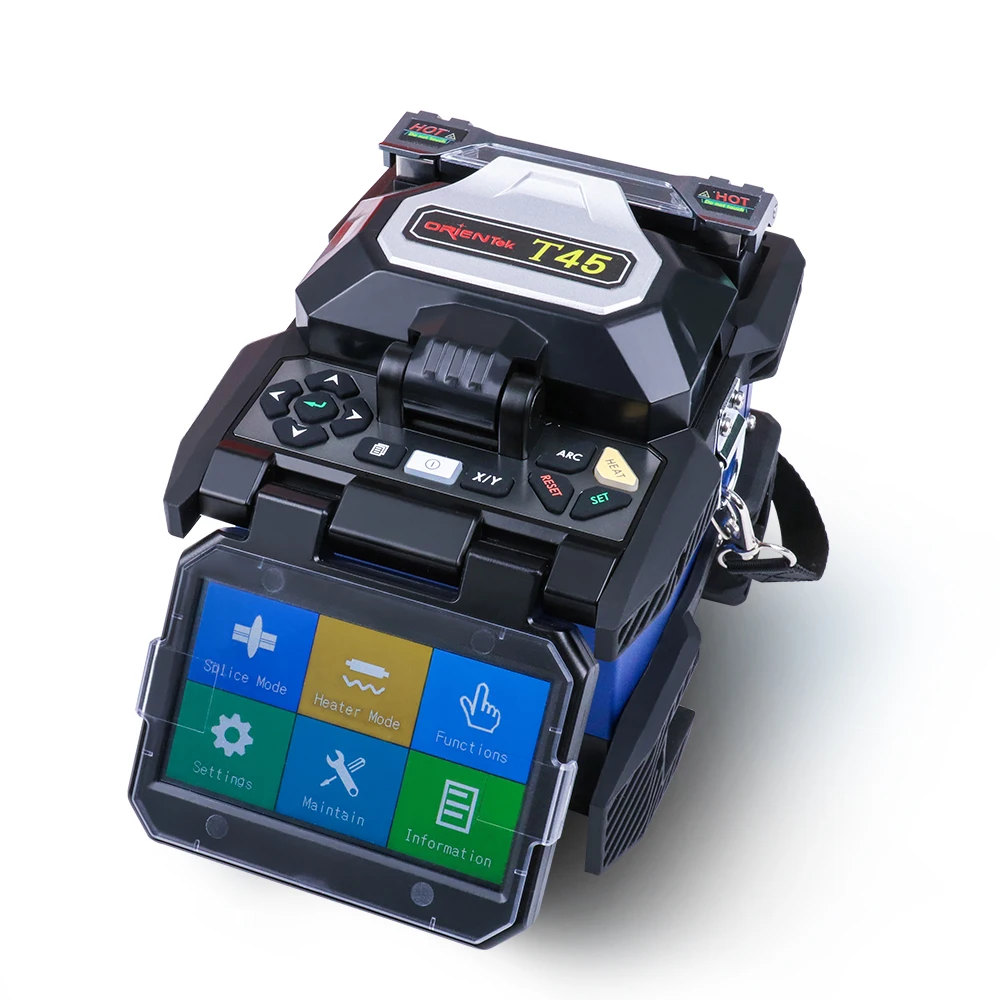

1. Спецификация сплайсера Метод выравнивания
Точное выравнивание ядра и выравнивание обшивки Применимые волокна
Любые обычные волоконно-оптические волокна и перемычки, которые отвечают требованиям ITU-TG.651 ~ 653,ITU-TG.655 и ITU-TG.657 Диаметр оптического волокна
Облицовка: 80 ~ 150 мм, слой: 0,1 ~ 3 мм Cuttling длина
5-16 мм (с покрытием волоконно-оптический diameter≤ 250μm);10 мм (с оптическим стеклом с оптическим fiberdiameter: 0,25 ~ 3 мм) Расход сплайсинга (типичное значение)
0.02дб (SMF); 0.01дб (MMF);0.04dB(DSF);0.04dB(NZDSF) Обратные потери
Лучше, чем 60dB Время сращивания сплайсинга (типичное значение)
Фотоаппаратов моментальной печати 7s Время нагрева (типичное значение)
18с Испытание на растяжение
1,96 ~ 2.25N Термальность shrinkagetube
60 мм, 40 мм и серия термоусадочных трубок Графический дисплей
Высокопроизводительный 4,3 дюймовый ЖК-монитор Увеличение времени
320 раз/88 раз Сращивания записи
10000 групп Батарея Емкость
11,1 В, 6800 мА · ч, типичное значение сплайсинга и тепловой цикл 330 раз Батарея срок службы
Время зарядки цикла достигает 300-500, может быть заменено клиентами Электрод срок службы
Типичная стоимость 4000 раз, может быть заменена клиентами Строительство Освещение
Встроенные светильники с высокой яркостью и широкой областью освещения Рабочая среда
Температура:-10 ~ 50 ℃; ГУМ: 0 ~ 95% RH, высота выше seale1: 0 ~ 6000m Управление интерфейсов
GUI Графический операционные интерфейсы Extemal мощность
AC:AC100 ~ 240 В, 60 Гц, 0 ~ 1.5A,DC:DC10 ~ 15 в Extemal порт
USB/SD Размеры
120 мм (Ш) × 130 мм (В) × 154 мм (D),(без резиновой антивибрационной прокладки) Вес
1,59 кг (главный двигатель). 0,37 кг (аккумулятор)

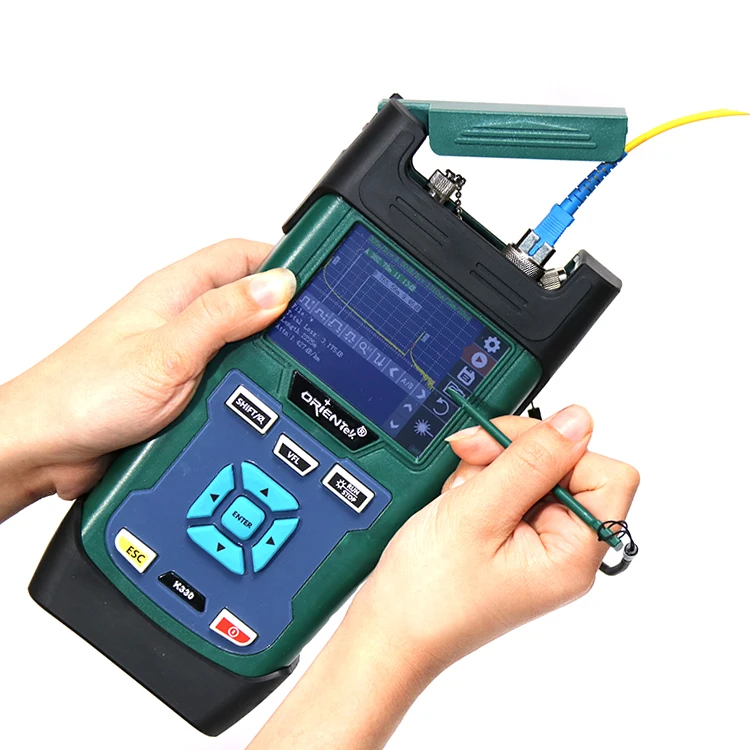

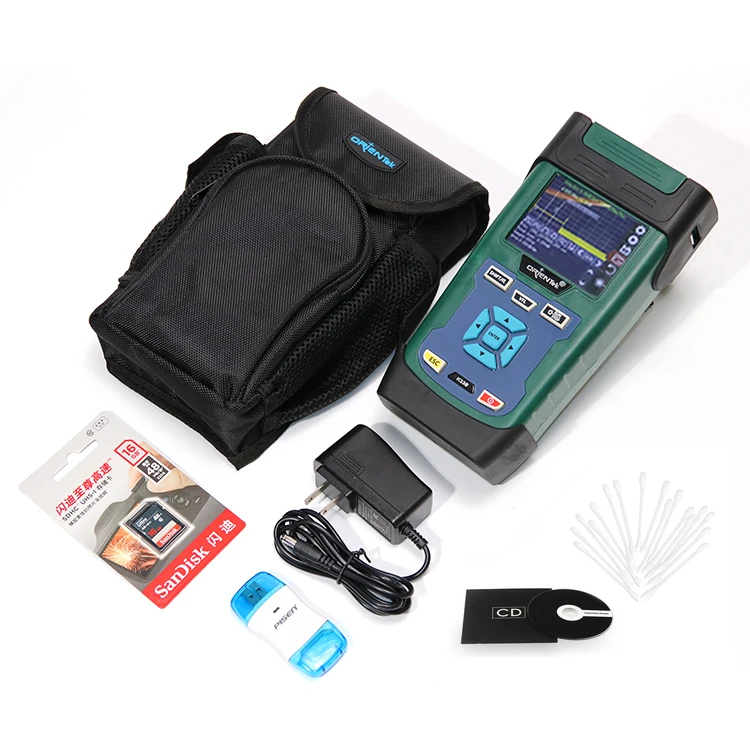

2: спецификация K330 OTDR 15 часов Батарея Управление Вообразите, что работает весь рабочий сдвиг на вашем удаленном рабочем месте, не беспокоясь о. Работает от аккумулятора. Мощная литий-ионная батарея K330's 4200 мАч прослужит 18 часов при стандартных условиях Telcordia и 10 часов даже при непрерывном включении лазера! Параметр   K330 Центральная длина волны   1310nm/1550nm ± 20nm Тип совместимых волокон   Однорежимный переключатель Широкий динамический диапазон   32/30dB(100-110 км) Мин. Событие deadzone 1,6 m (однорежимный переключатель) Начиная точность ±(1 м + интервал выборки + 0.003% × расстояние) (исключая погрешность в индексе Преломления) Разрешение из начиная 0,1 м-16 м Потери порог соотношение цена/качество 0.01dB Линейность 0. 05дб/дБ VFL выходная мощность 10 мВт (только Интегрированный в K330) Диапазон измерений 0,3, 1, 3, 5, 10, 30, 60, 120 км (одномодовый) Длительность импульса: 5, 10, 20, 40, 80, 160, 320, 640, 1280, 2560, 10240ns Кол-во точек отбора проб 65K Сигналов емкость для хранения 1000 кадров Ассортимент показатель преломления 1,00000 и sim; 2,00000 Диапазон коэффициента коррекции оптического кабеля 0,80000 ~ 1,0000 ЖК-дисплей дисплей 3,5» цвет ЖК-дисплей Порты и разъёмы USB Оптический выходной порт FC/UPC (SC/UPC опционально) Адаптер переменного/постоянного тока: Вход переменного тока: 100 в & sim;240 В (1.5A) Мощность питания Выход постоянного тока: 9 В (2A) Частота мощности: 50 Гц и sim;60 Гц Внутренний литиевый аккумулятор: 7,4 В, 4200 мАч Время работы батареи: 15 часов (нормальная температура) Язык меню английский, французский, немецкий Английский/испанский/португальский Экологические требования Температура хранения: -40 ℃ & sim;70 ℃ (без батареи) Относительная влажность: 5%-95%, без конденсации Размеры 250 мм × 130 мм × 66 мм Вес Около 1 кг

3: Мини-измеритель оптической мощности + мини-светильник

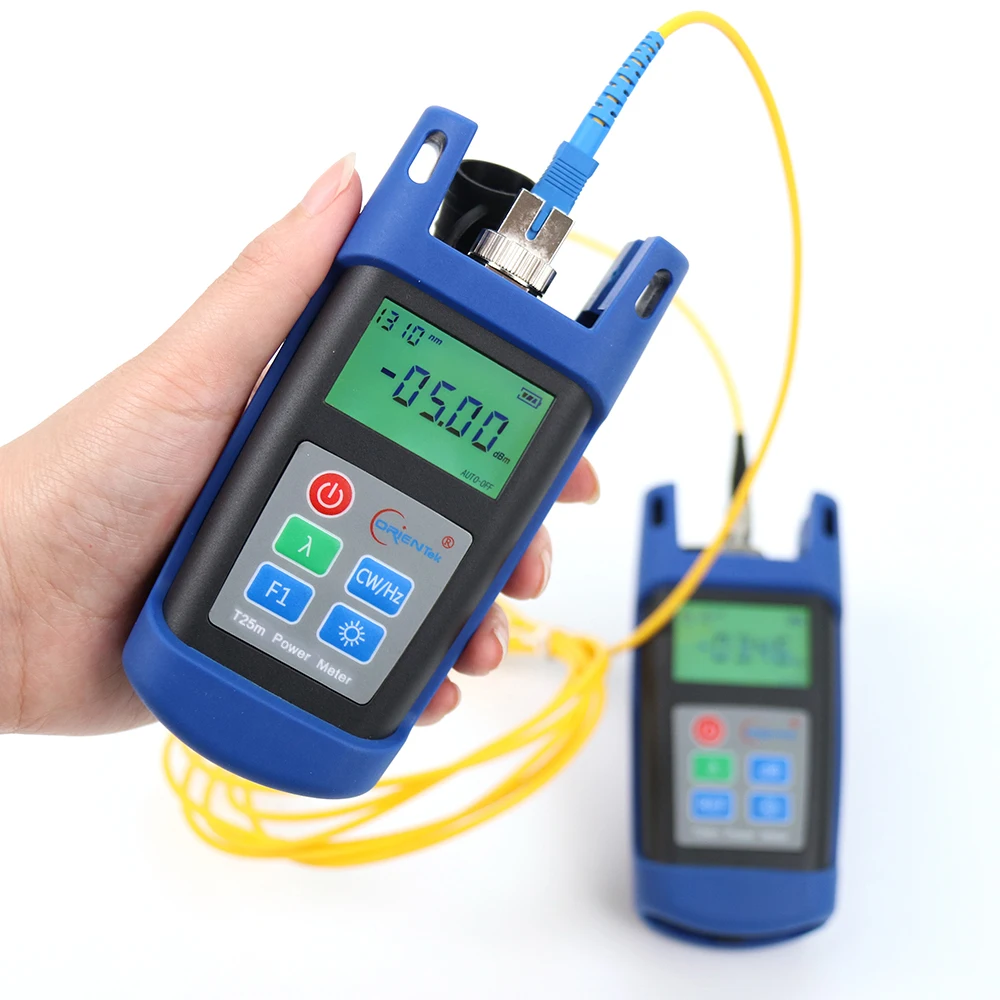

T25M оптический Мощность метр

① Длина волны: 800 ~ 1700 нм
② Детектор InGaAs
③ Диапазон измерения: -70 ~ + 3 дБм
④ Отделение для удостоверения личности-Разрешение: 0,01 дБм
⑤ Разъем: SC + 2,5 мм Универсальные (1,25 мм для LC не являются обязательными)
⑥ Питание: щелочной Батарея (3 AA 1,5 V)

T15MS оптический светильник источник

① Длина волны: 1310/1550 нм
② Стандартная выходная мощность: -5 дБм
③ Стабильность выхода: ± 0.05 дБ/15 минут; ± 0.1 дБ/8 часов
④ Частота модуляции: CW,270 Гц, 1 кГц, 2 кГц
⑤ Разъем: SC + 2,5 мм Универсальные (1,25 мм для LC не являются обязательными)
⑥ Питание: щелочной Батарея (3 AA 1,5 V)



4. Визуальный дефектоскоп:

-Карманный Визуальный дефектоскоп 1 мВт 5 км
