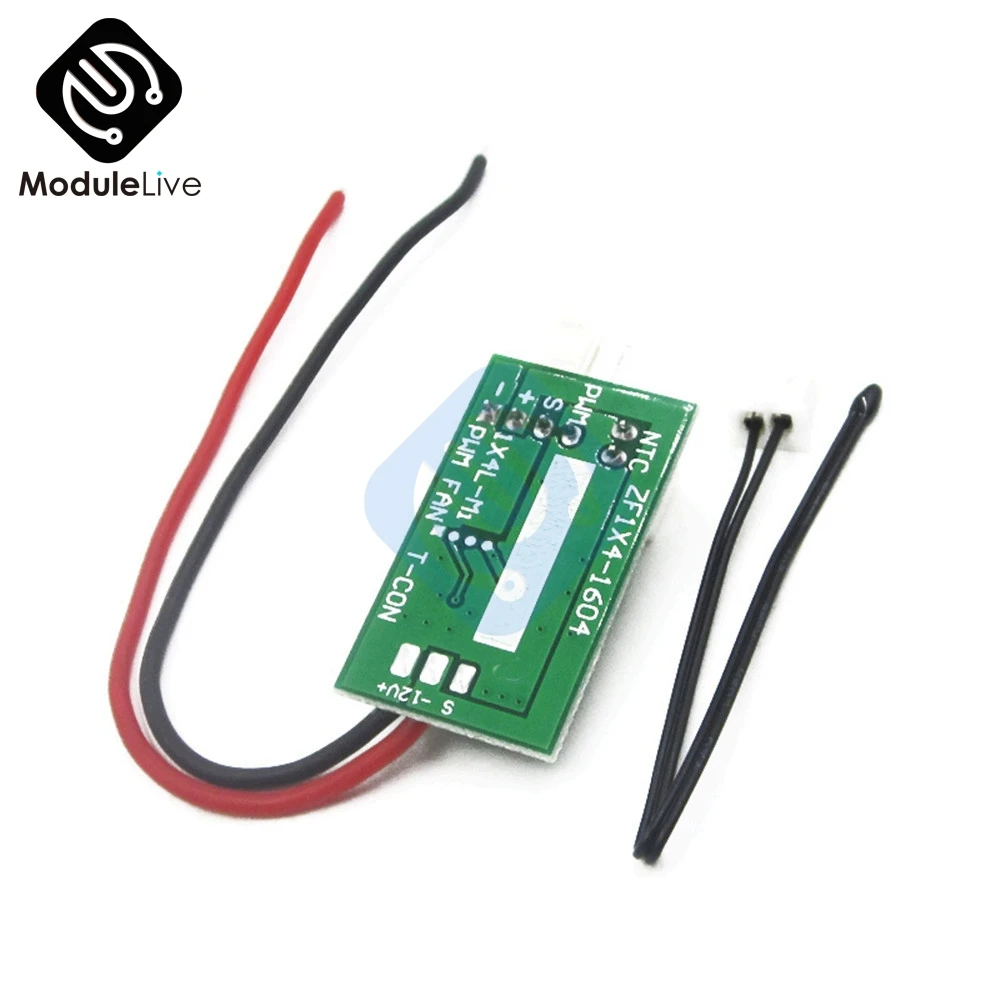

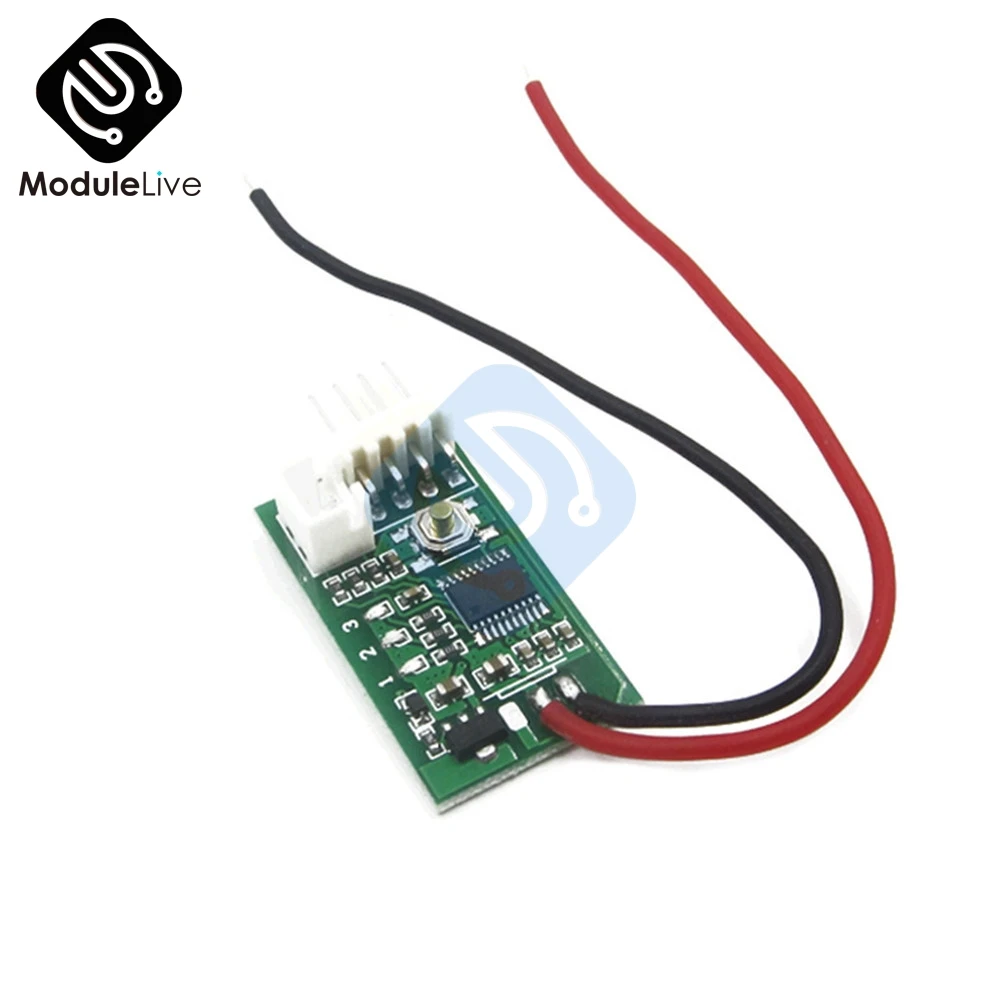

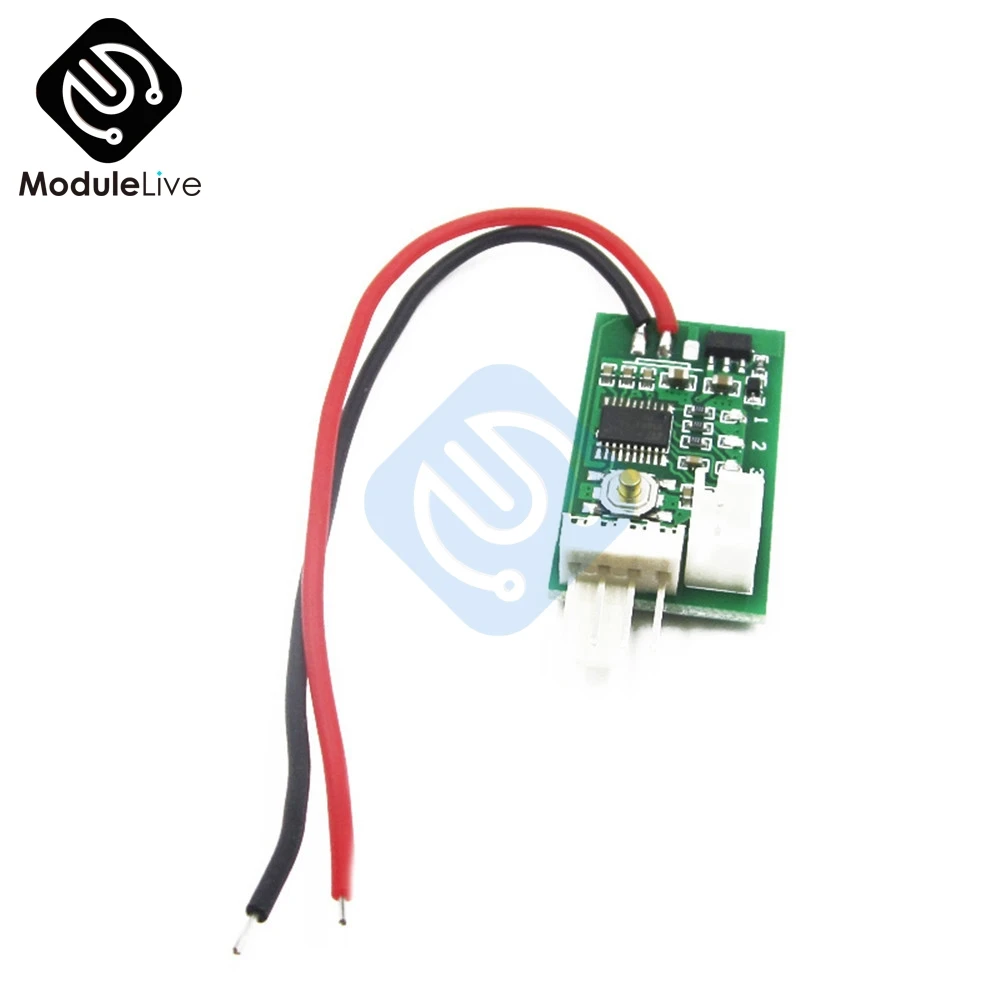

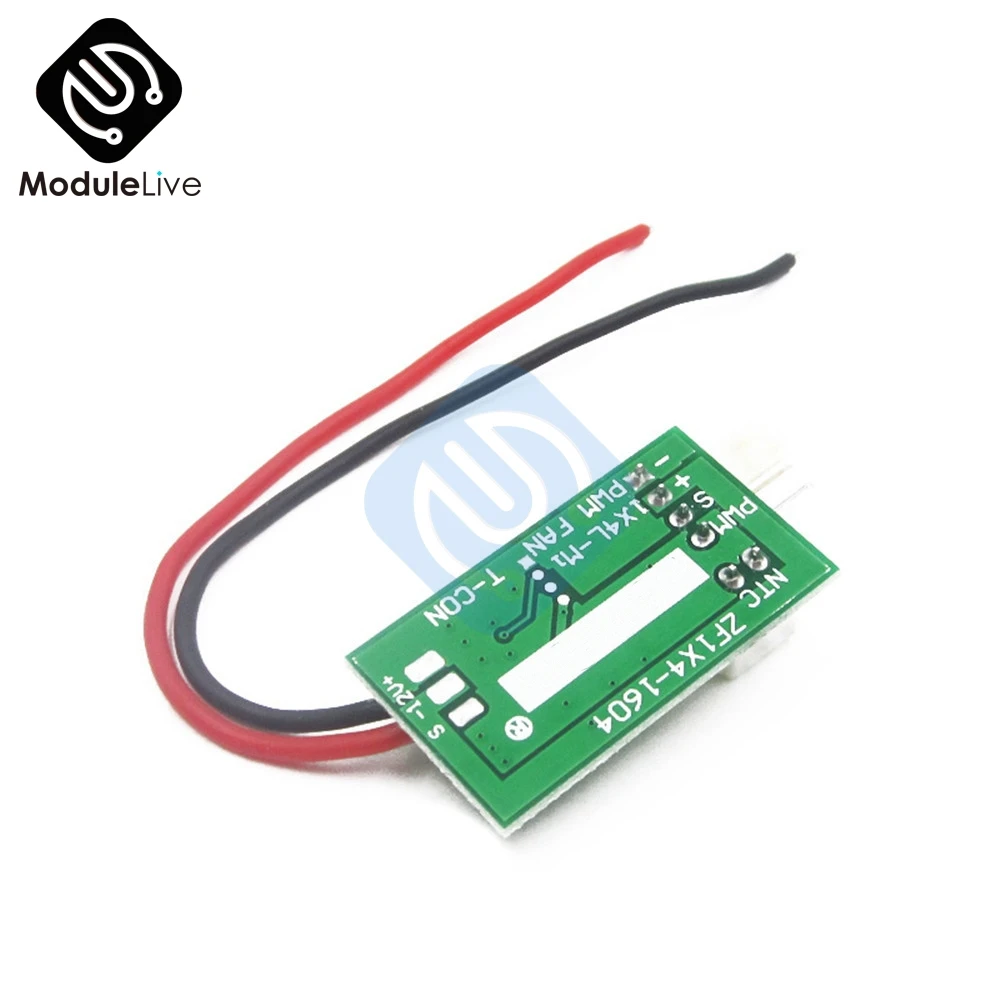

PWM 4 проводной вентилятор постоянного тока 12 В цифровой регулятор температуры

PWM 4 проводной вентилятор постоянного тока 12 В цифровой регулятор температуры

Параметр

Значение

Рабочее напряжение

DC12V может работать в 8-18V Диапазон

Интерфейс вентилятора

2510-4 P не хватает 1 изгиб (специальный интерфейс для компьютера 4 P вентилятор

Ток потребления

NO более 20 мА

Ток вентилятора

Менее чем 3A

Выходной диапазон привода

10%-100

Рабочая температура

-1От 0 до 60 градусов Цельсия

Параметры температурного зонда

NTC 50 K B = 3950

Температура зонда

Маленькая черная головка 120 градусов
Кольцевой зонд 110 градусов Цельсия

Размер платы

34 мм * 19 мм * 11 мм (за исключением расширенного интерфейса)
Интерфейс вентилятора продлевается на 8 мм

Заводские параметры по умолчанию

Низкая скорость 20%.
Температура ускорения 30Цельсия.
Ускорение ширина 5Цельсия.
Не выключайте выход.

При этом температурном режиме удерживание зонда ладонью ускорится в течение нескольких минут. Если зонд зажат в подмышку, он достигнет полной скорости в течение 2 минут.

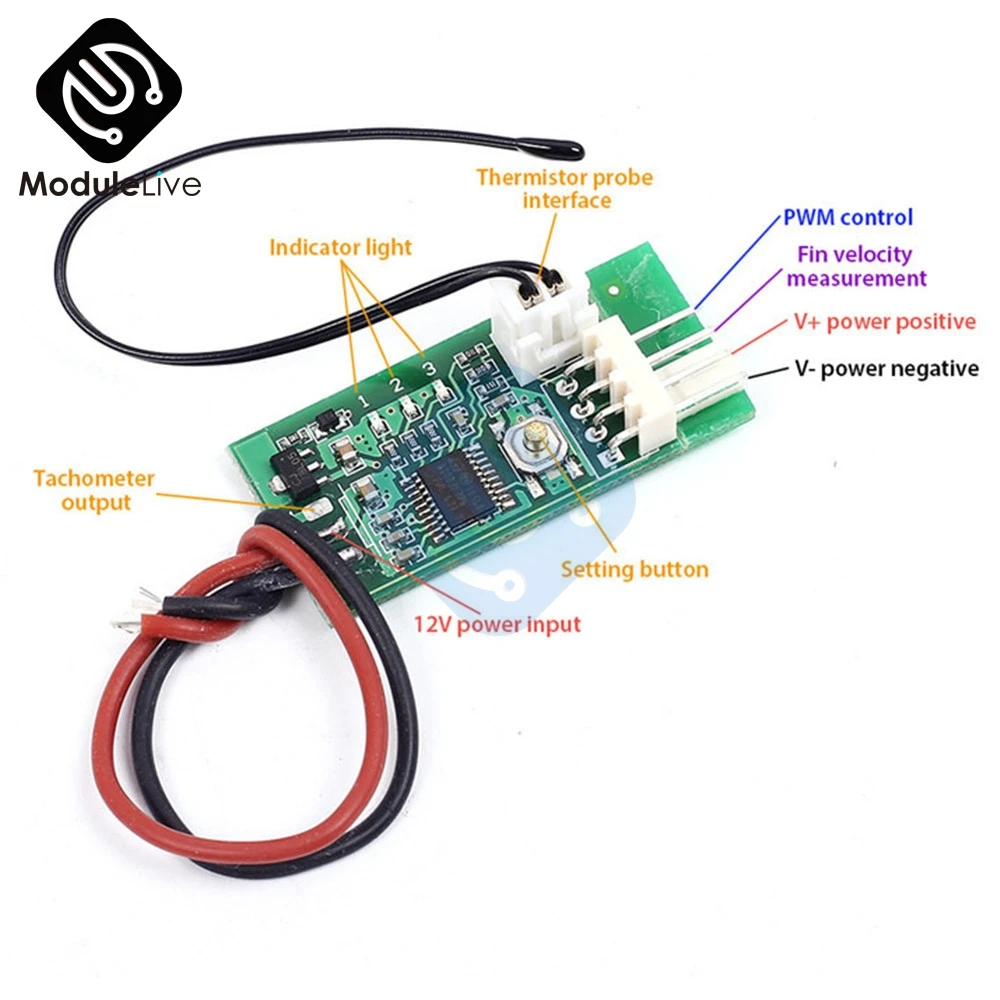

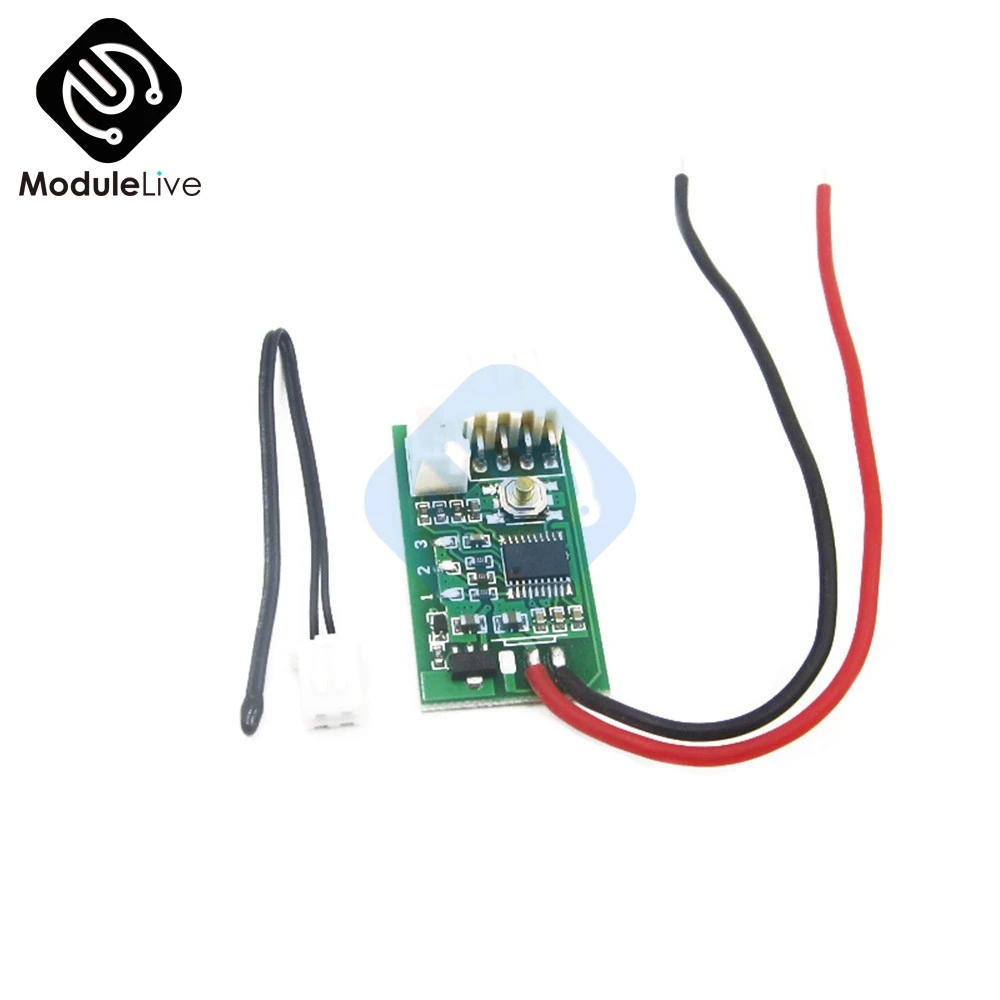

3. Компоненты:

1>. Входная линия: красный, черный, силовая линия только для сварки 12 В положительного и отрицательного шнура питания, как
Общее использование. Трехпроводной соединитель Оснащен разъемом 2510-3 P, который используется для
Измерьте скорость некоторых основных плат с тремя проводными вентиляционными портами. Большой 4 P интерфейс облегчает
Получение мощности от шасси.

2>. Температурный Зонд: маленькая черная головка коротка, низкая теплоемкость. Подходит для
Тестирование узкого пространства и температуры воздуха, ответ относительно быстрый. Кольцевой зонд
Находится внутри кольцевой металлической головки диаметром 4,2 мм. Подходит для крепления
Радиатор или другая поверхность нагревательного объекта с винтами.

4. Ручное автоматическое управление интеграции:

1>. Ручное управление без температурного зонда. Нажмите/Дважды щелкните (дважды щелкните скорость не слишком
Быстро) кнопка вверх/вниз передач. Каждый сдвиг продолжается через 20 секунд, и шестерня
Автоматически хранится. Индикатор No. 2 быстро мигает за 20 секунд (когда температура
Управление недопустимо). Когда вспышка остановлена, это означает, что файл был сохранен. 3/
1 индикатор всегда горит, когда вы не можете продолжать увеличивать/не продолжать уменьшать
Положение.

2>. Когда датчик температуры установлен, ручная скорость используется как начальная низкая
Скорость (скорость нижней линии). Когда температура превышает ускоряющую температуру,
Скорость вентилятора ускоряется плавно с увеличением температуры.
Когда температура достигает и превышает сумму температуры ускорения и
Ширина ускорения (полная температура скорости), вентилятор работает на полной скорости.

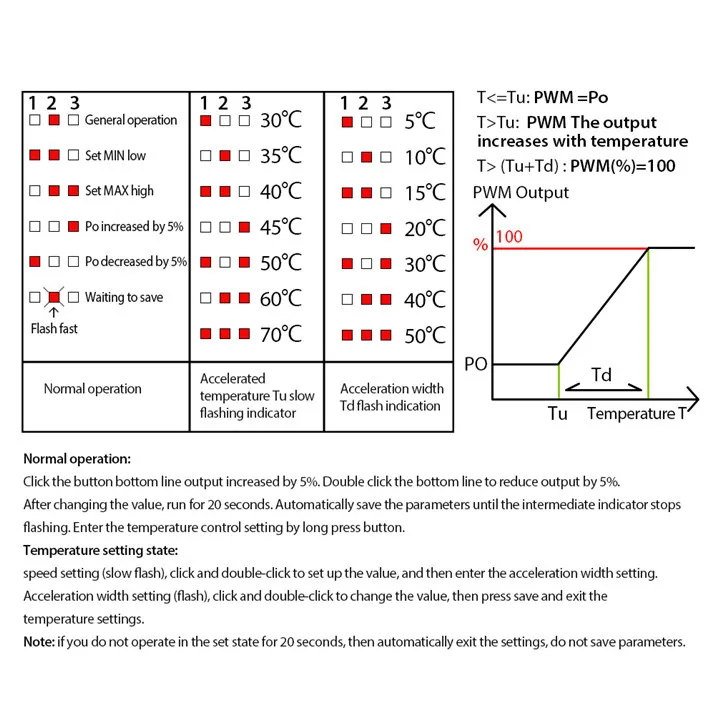

Установите параметры температуры ускорения и ширины ускорения, как показано на
Схема ниже. Номер 123 представляет световой индикатор на плате (красный)
И состояние (белое) отображается в бинарном заказе:

5. Пример инструкции:

Нижняя линия 20%, ускорение температуры 35, ускорение шириной 15.
Когда температура зонда ниже 35 градусов Цельсия, выходной сигнал всегда
20%. Когда температура зонда выше 35 градусов, контроллер может увеличить
Выходной сигнал плавно в зависимости от повышения температуры, и вентилятор ускоряется. Когда
Температура зонда достигает или превышает 50 (35 + 15), контроллер выводит полную скорость
Сигнал и вентилятор работает на полной скорости.

В зависимости от конкретных характеристик вентилятора фактическая скорость вентилятора будет несколько отличаться.

6. Метод настройки:

П. С. Контроллер поддерживает контроль обратного вентилятора синхронизации.
Во-первых, выключите и снимите вентилятор. Нажмите кнопку set, чтобы электрифицировать контроллер. Держите
Кнопка настройки всегда удерживает (около 3 секунд) до тех пор, пока три лампы не превратятся в двойное состояние вспышки
И затем отпустите кнопку.

Индикаторная лампа превращается в один свет, который представляет состояние настройки режима входа.

Контроллер разделен на три вида режимов работы, соответствующие 1, 2, 3
Индикатор двойной мигание, через короткое нажатие кнопка переключения, установить длинный, нажмите кнопкуЧтобы сохранить и выйти из установленного режима и автоматически вернуться в нормальное рабочее состояние. Три Режимы работы:

1>. Обычный режим управления вентилятором PWM (режим по умолчанию). Этот режим используется для четырех проводов
Контроль вентилятора стандартной спецификации Intel.

2>. Стандартный режим обратного контроля вентилятора PWM. Этот режим используется в большинстве
Обратный СИНХРОНИЗАТОР С четырьмя проводами управления вентилятором. Когда вентилятор находится в нормальном режиме управления, скорость
Изменение противоположно, и линия управления соединена с отрицательным полюсом на полной скорости.

3>. Вентилятор обратного действия 80% режима управления. Этот режим используется в очень редком типе
Вентилятор обратного синхронизации. Когда вентилятор находится в обычном режиме управления, изменение скорости
Обратная, и контрольная линия не поворачивается при подключении отрицательного электрода.
