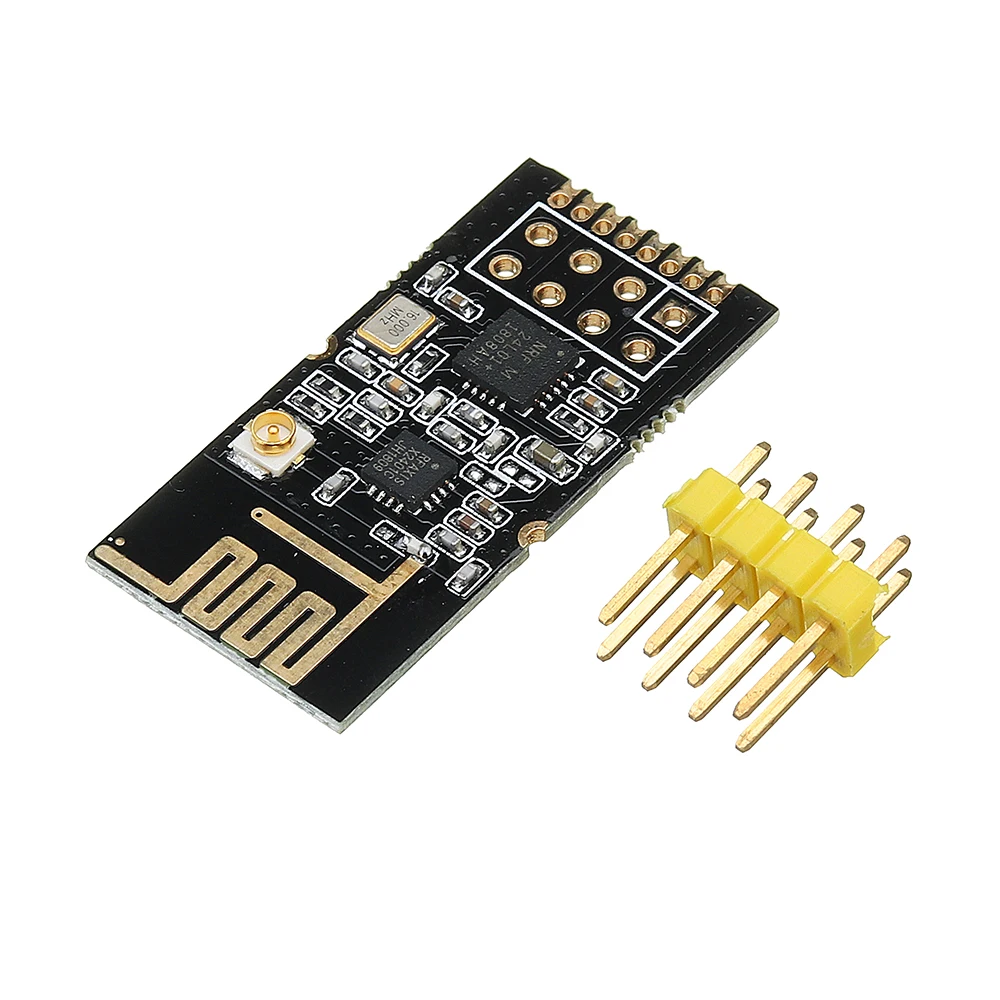

Цифровой беспроводной модуль 2 4G NRF24L01 PA LNA промышленная Марка 1100M дальность с

{Infomodule} долл. США

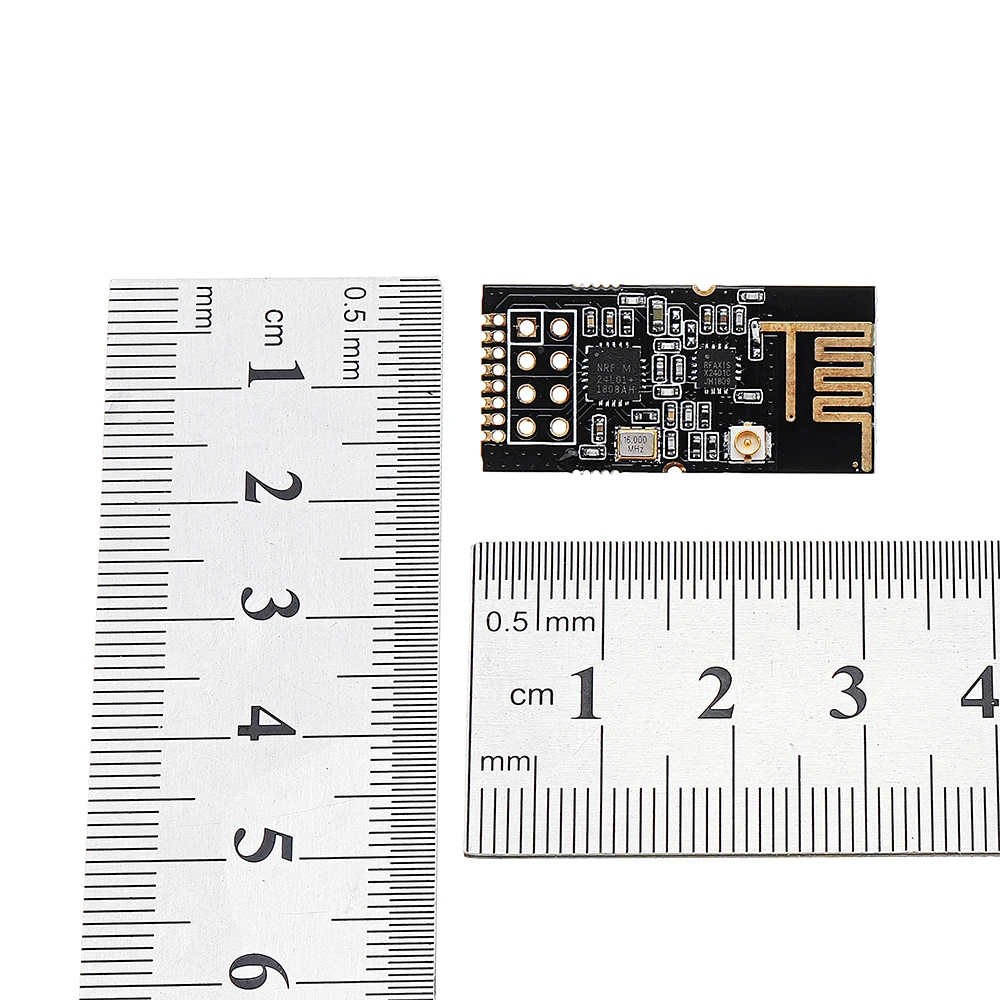

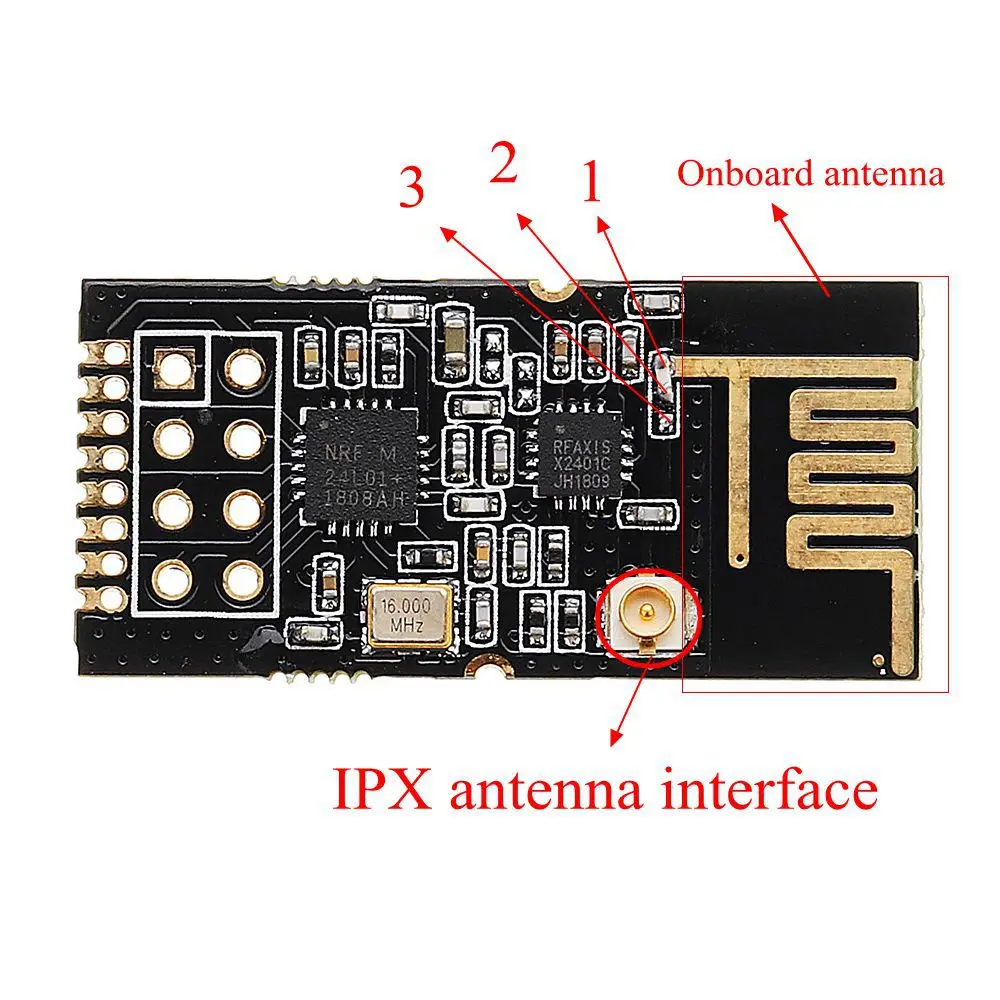

Параметры: Модель: GT-24 Размер модуля: 30,3 × 14,5 мм (в том числе антенна PCB) Рабочая частота b и: 2,4 ГГц ~ 2,525 ГГц (регулируемый, 1 МГц шаг) Интерфейс режим: 1*8*1,27 мм/2*4*2,54 мм (патч может также использоваться с универсальная дощатая и DuPont линия) Питающее напряжение: DC 2,0-3,6 V (Примечание: выше 3,6 V, модуль будет нанесен ущерб) Связь уровень: 0.7VCC ~ 3,3 V (VCC относится к модуль напряжения питания) Измеренное расстояние: 1000 м (прозрачное открытое пространство, максимальная мощность, высота 2 м, скорость воздуха 250 к) Мощность передачи: 4 уровня регулировки (максимум 20 дБм, прибл. 100 мВт при максимальной мощности) Регулируемая скорость воздуха 250k ~ 2 Мбит/с/3 уровня (250 кбит/с, 1 Мбит/с, 2 Мбит/с) Ток выключения: прибл. 30uA (условий испытаний: CE = 0, пониженного энергопотребления режим, VDD = 3,0 V) Ток выбросов: около 90 мА (емкость электропитания должна быть больше 250 м) Ток приема: около 20 мА Форма Антенны: антенна PCB/антенна-переноска ipex Интерфейс связи: максимальная скорость SPI до 10 Мбит/с Длина передачи: один пакет, 1 ~ 32 байт, уровень 3 FIFO Длина приема: один пакет, 1 ~ 32 байт, уровень 3 FIFO Поддержка RSSI: не поддерживается (поддержка только простой таблицы потерь пакетов) Чувствительность приема: -94dBm @ 250kbp Рабочая температура: -40 ~ + 85 °C (промышленный класс) Температура хранения: -40 ~ + 125 °C (промышленный класс) Особенности: -GT-24 модуль 2,4 ГГц, 100 мВт, высокая скорость (до 2 Мбит/с скорость полета), высокая стабильность, промышленного класса беспроводной со встроенным трансивером передача данных модуля. -Модуль поставляется с высокопроизводительной антенной PCB, точным совпадением сопротивления, и чипом nRF24L01P RF, который имеет более высокую надежность, больший уровень мощности, И длиннее расстояние передачи и ниже мощности, чем nRF24L01. -Также встроенный RFX2401 чип усилителя мощности, встроенный LNA, чувствительность приема увеличился на 10dBm, работающих в ISM b и 2,4 ГГц ~ 2,5 ГГц. -Модуль имеет достаточную мощность передачи, хорошие спектрные характеристики, небольшие гармоники, небольшие Канальные перекрестии и Сверхмаленький размер. Это модель из всего муратового сырья и стандартов промышленного класса. -Он имеет стандартный интервал 2,54 мм линейный интерфейс и 1,27 мм Патч-интерфейс, что удобно для пользователей, чтобы использовать с различными схемы. -GT--24 модуль также поставляется со встроенным PCB антенной и ipx Перевозчик внешняя антенна, которая значительно улучшает модуля Бесплатная характеристики и дает пользователю наибольшую свободу.

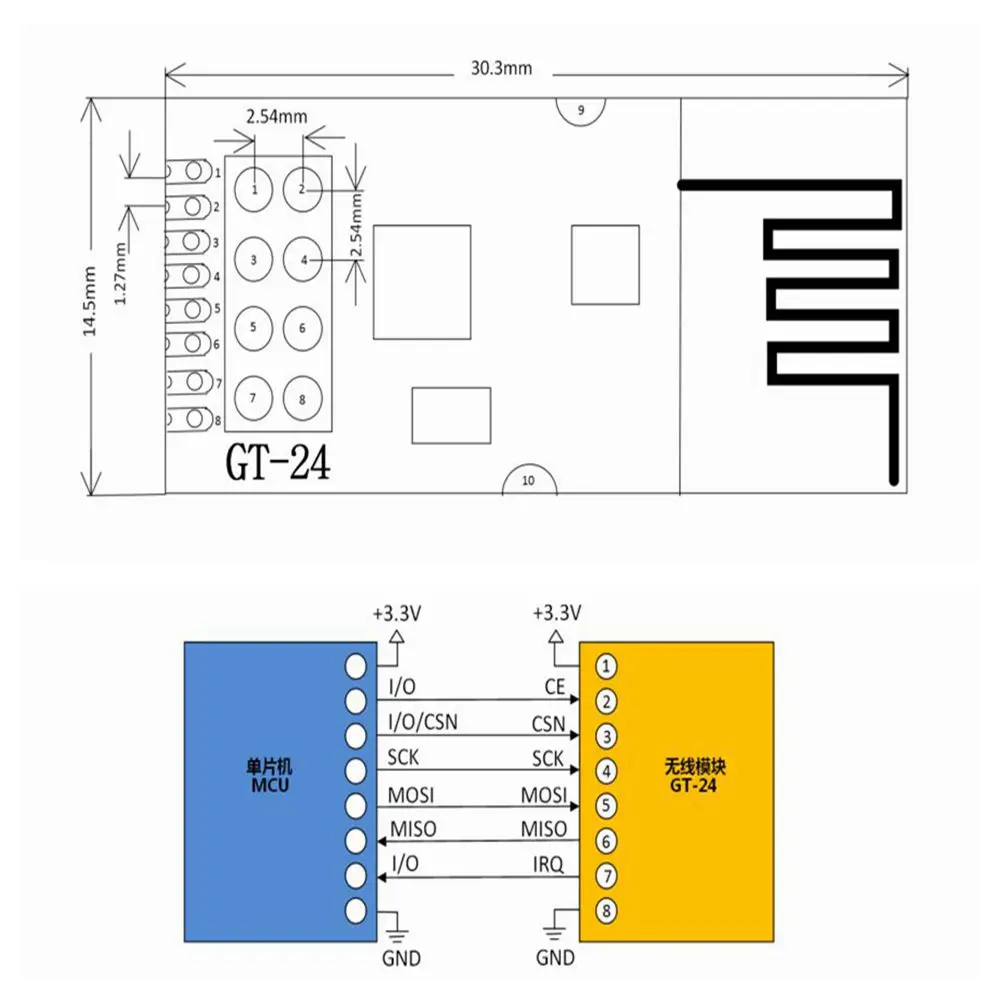

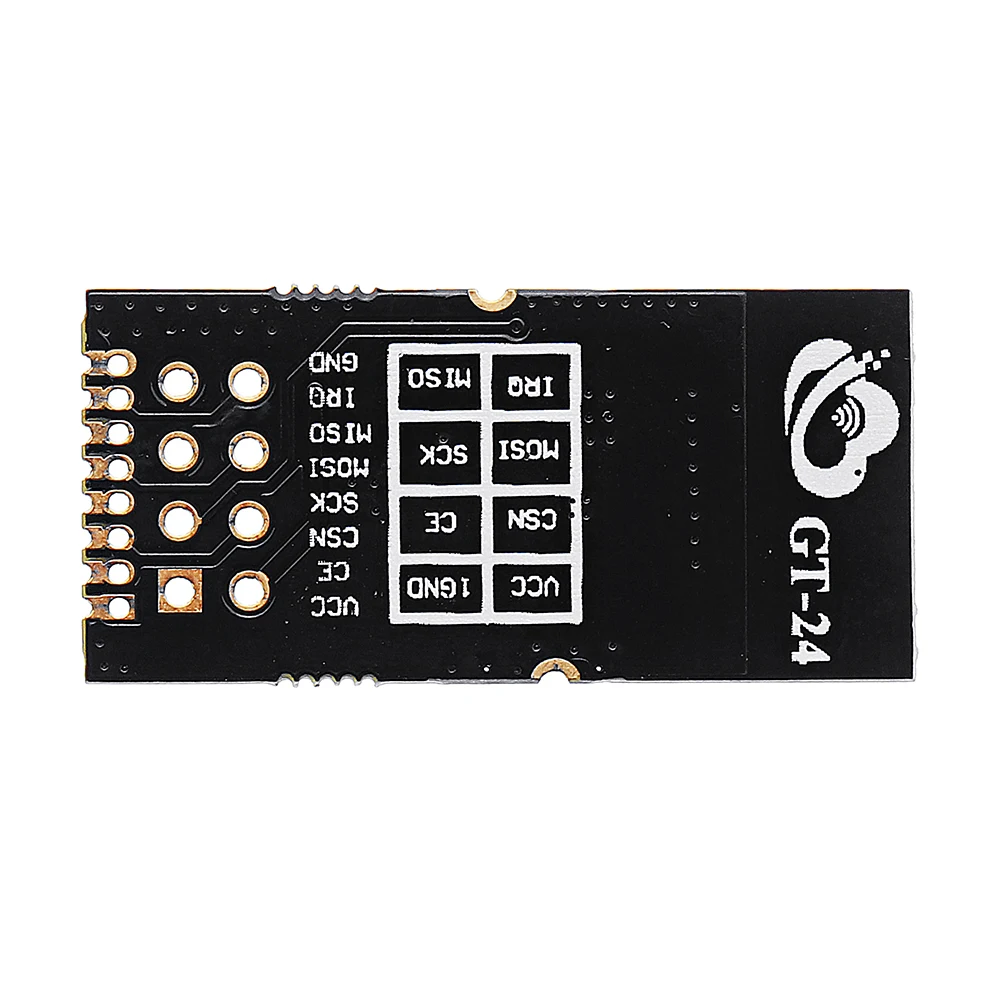

Pin-код обучения: Серийный номерНазваниеPin направлениеPin использование1VCC/Мощность питания должен быть между 2,0-3,6 V2CEВходной сигналМодуль управления pin, см. Таблицу данных nRF24L01P3ДНСВходной сигналЧип модуля выберите pin для запуска общения SPI4SCKВходной сигналМодуль SPI часы автобуса5MOSIВходной сигналМодуль ввода данных SPI Pin6МисоВыходМодуль вывода данных SPI Pin7ПрерываниеВыходМодуль вывода сигнала, активное низкое значение8GND/Заземленный провод, подключен к эталонной поверхности питания9GND/Провод заземления, используется для фиксации пластырей10GND/Провод заземления, используется для фиксации пластырей Посылка включает в себя: 1 x GT-24 цифровой Беспроводной модуль
