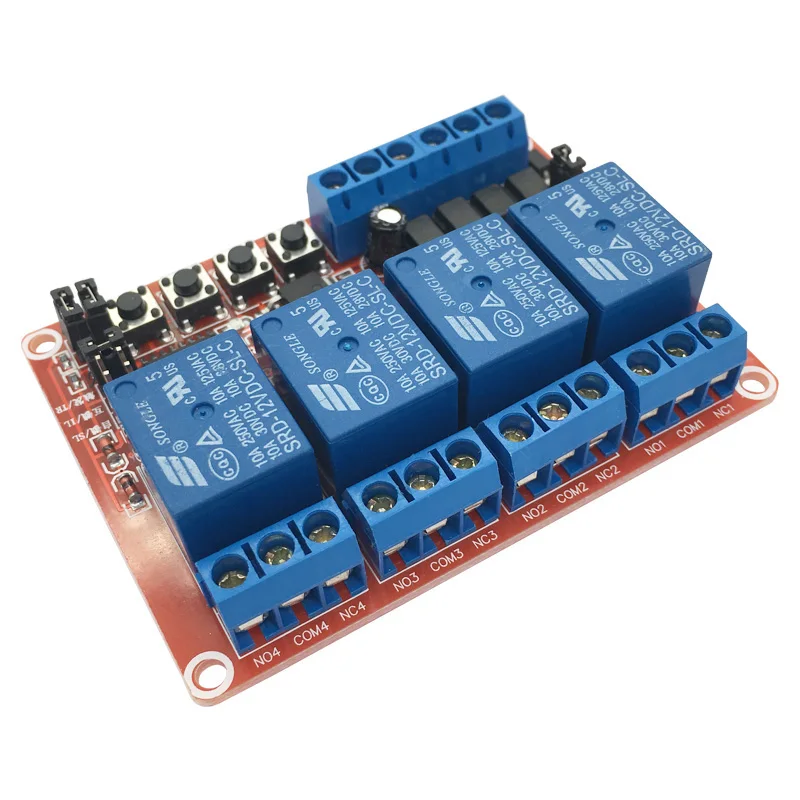

4 канала блокировать самоблокирующийся кнопочный триггерный релейный модуль 5 В, 12 В, 24 В постоянного тока, высокий/низкий уровень релейный модуль красного цвета

Описание

1.100% новый бренд

2. Цвет: красный

3. Напряжение питания: 5 в 12 В 24 В

4. Размер релейного модуля: 77*57,5*18,5 мм

5. Вес: 70 г

6. Нагрузка: 250 В 10A(AC) или 30 в 10A (DC)

7. Использование: подходит для проектирования и разработки промышленных электронных продуктов. Может использоваться в качестве источника входного сигнала микрокомпьютера с одним чипом. И также может быть зарезан одним чипом, или с увеличительным приводом или небольшим двигателем прямого тока

Инструкция:

1. Способ работы имеет три варианта: самоблокировка/блокировка/триггер (точечное действие)

2. Самозащелкивающееся устройство для нажатия, реле втягивается, а затем нажимается, реле закрыто. Самоблокирующийся 4 канала независимо друг от друга, без влияния, также может быть внешний триггерный переключатель (соединение CH terminal), с высоким или низким уровнем триггера (опционально), может управлять 4 каналом, таких как Управление лампой и т. Д.

3. Нажимается триггер (точечное действие), реле втягивается, ослабляет кнопку, rela y closed.ca n быть подключен к пусковому переключателю (CH Соединительный терминал). И также может быть вызвана высоким или низким уровнем (опционально). Применяется к таким, как электрическая дверь, Электрический дверной замок, подключение к микрокомпьютеру с одним чипом и т. д. требуется только импульсная схема высокого или низкого уровня и так далее.

4. Блокировка является типичной для конструкции вентилятора приложения, когда S1 нажимает реле S1, чтобы тянуть; И когда S2 нажимает S1, реле S2 вытягивается

Характеристика:

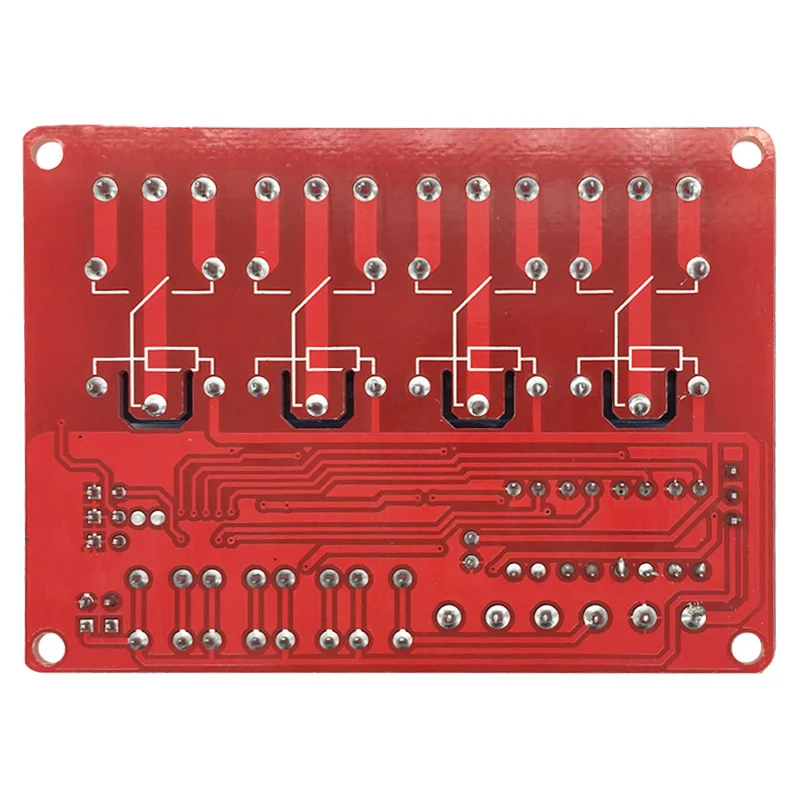

1. Двухсторонняя пластина дизайн PCB, 4 канала независимый дизайн, без помех

2. Конструкция микрокомпьютера с одним чипом, Стабильная и надежная производительность, сильная защита от помех, отсутствие ошибок, высокая производительность

3. Дизайн интерфейса удобный, с хорошим терминалом, может быть непосредственно подключен к свинцу

4. Конец триггера имеет изоляцию оптопары, источник питания триггера может быть независимо подключен к источнику питания, и система может быть полностью изолирована

5. С 4 переключателями такт для тестирования продукта, стабильность продукта проверяется непосредственно

6. Есть индикатор питания (зеленый светодиодный) и 4 инструкции по переключению (красный светодиодный)

7. Конструкция имеет 4 отверстия для болтов: расстояние 71x51, а Диафрагма 3 мм

Электрические параметры:

1. Напряжение запускающего сигнала: низкий уровень 0-2,5 V, высокий уровень составляет 3,5-5V (например, 12V напряжение, нужно серии 5,1-6,8 K сопротивление может напряжение запускающего сигнала; для 24 В триггера, нужно серии 15-22K сопротивление может вызвать, в противном случае он выгорит чип)

2. Рабочее напряжение: 5 в 12 В 24 В

3. Ток покоя: 18ма, 22ма, 22ма

4. Рабочий ток: 1channel110mA 69mA 45mA
2channel198mA 119mA 68mA

3channel285mA 161mA 91mA

4channel371mA 207mA 111mA

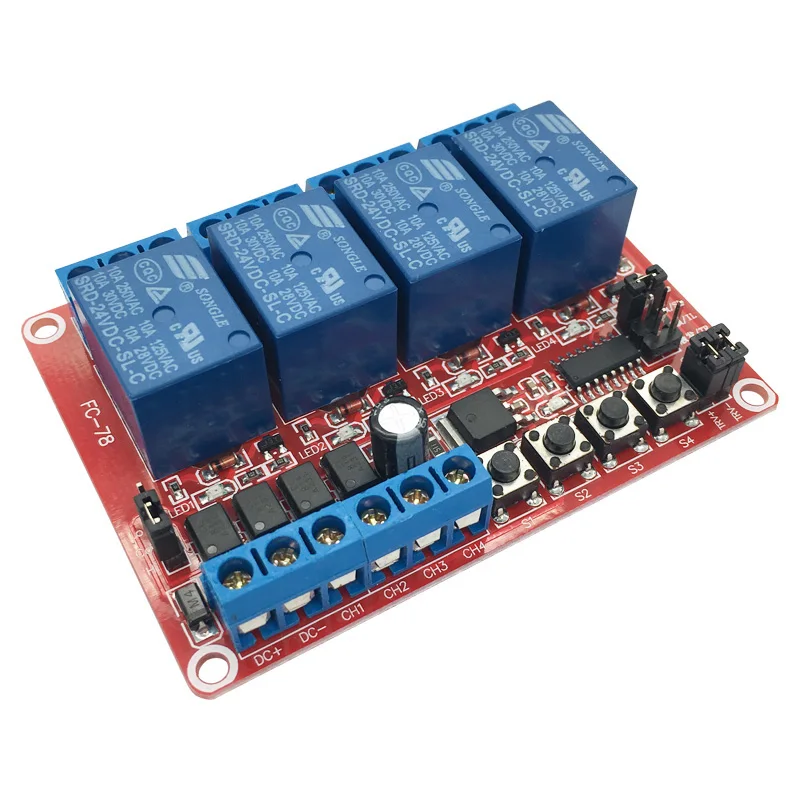

Потребляемая мощность:

1.DC +: модуль поставляет положительный полюс к тому же напряжению, что и реле

2.DC-: модуль питания отрицательный

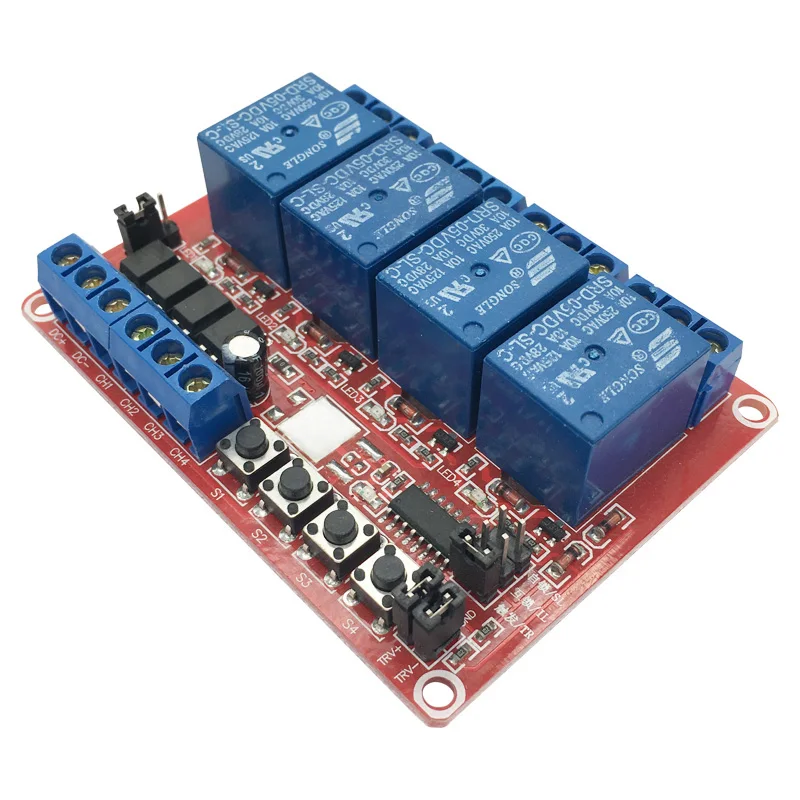

Триггер терминал:

1. CH1 - CH4: соответствует 1-4-канальному реле для запуска контрольного терминала, который поддерживает триггер высокого или низкого уровня

2.TRV +: внешний триггер питания, такой как внешний триггер питания, RTV + и VCC между перемычкой, чтобы быть удалены

3.TRV-: внешний триггер питания отрицательное, например, внешний триггер питания, RTV-и GND между перемычкой, чтобы быть удалены

4,4 микро-переключатели: в соответствии с 1-4 кнопкой тестирования реле, низкий уровень триггера является эффективным

5. Выбор триггера высокого/низкого уровня. При подключении COM к L допустимый триггер низкого уровня. Когда COM соединен с H терминалом, высокий уровень триггера является эффективным

6.NO1 - NO4: реле обычно открывает интерфейс, реле остается до привлечения, а затем короткое соединение с COM после привлечения

7.COM1 - COM4: общий интерфейс реле

8.NC1 - NC4: реле нормально закрытого интерфейса, до того, как реле вытянуто, короткое соединение с COM, повесить в воздухе после привлечения
