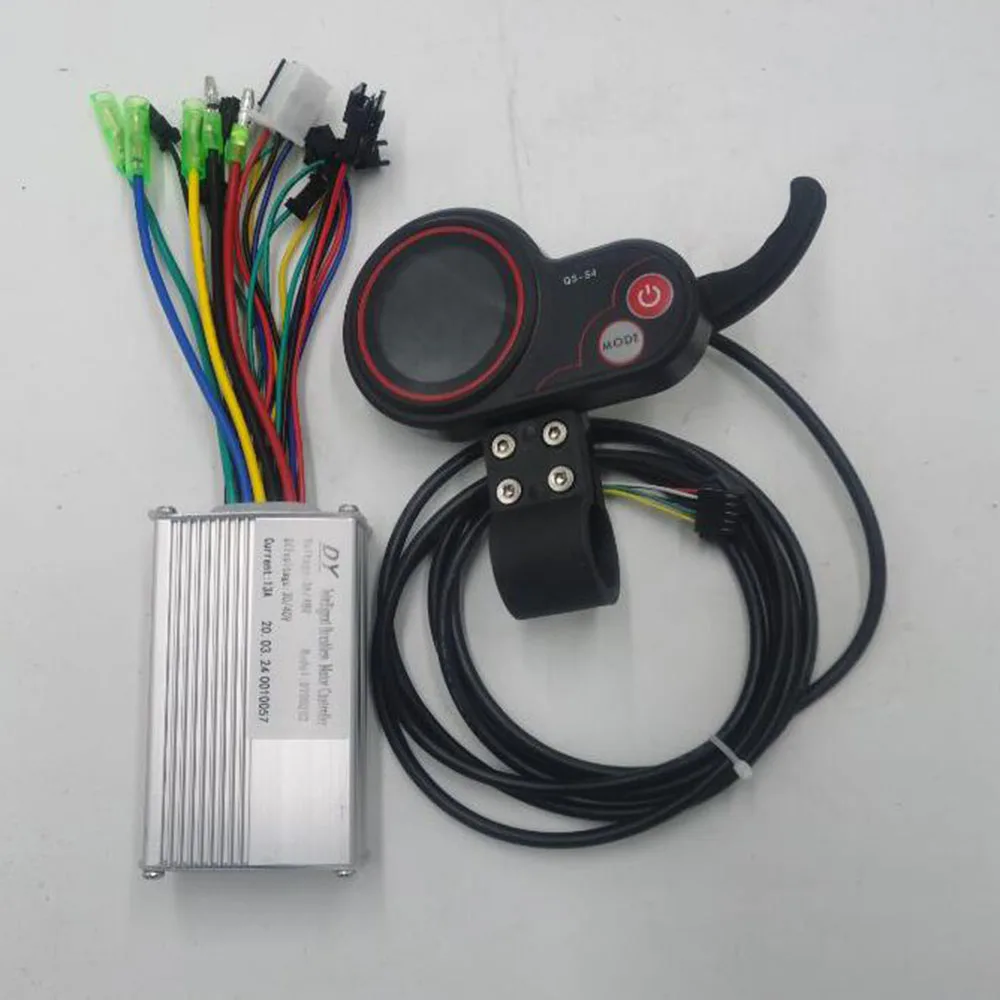

Комплект контроллера для электровелосипеда 250 Вт 350 Вт 36 В 48 В, режим постоянного тока, бесщеточный контроллер мотора с ЖК-дисплеем для электрического велосипеда

ЖК-дисплей имеет различные цвета, мы произвольно отправляем

Подробная информация о продукте:

1. Напряжение: 36 в 48 в

2. Мощность: 250 Вт-350 Вт

3. Защита от низкого напряжения:

Е-байка 36В: 29 +-0,5 V

48V:39 +-0,5 V

4. Лимит тока:

250 Вт: 13A +-1A

350 Вт: 15A +-1A

Этот контроллер может работать в датчике холла, а также работать в холле без датчика

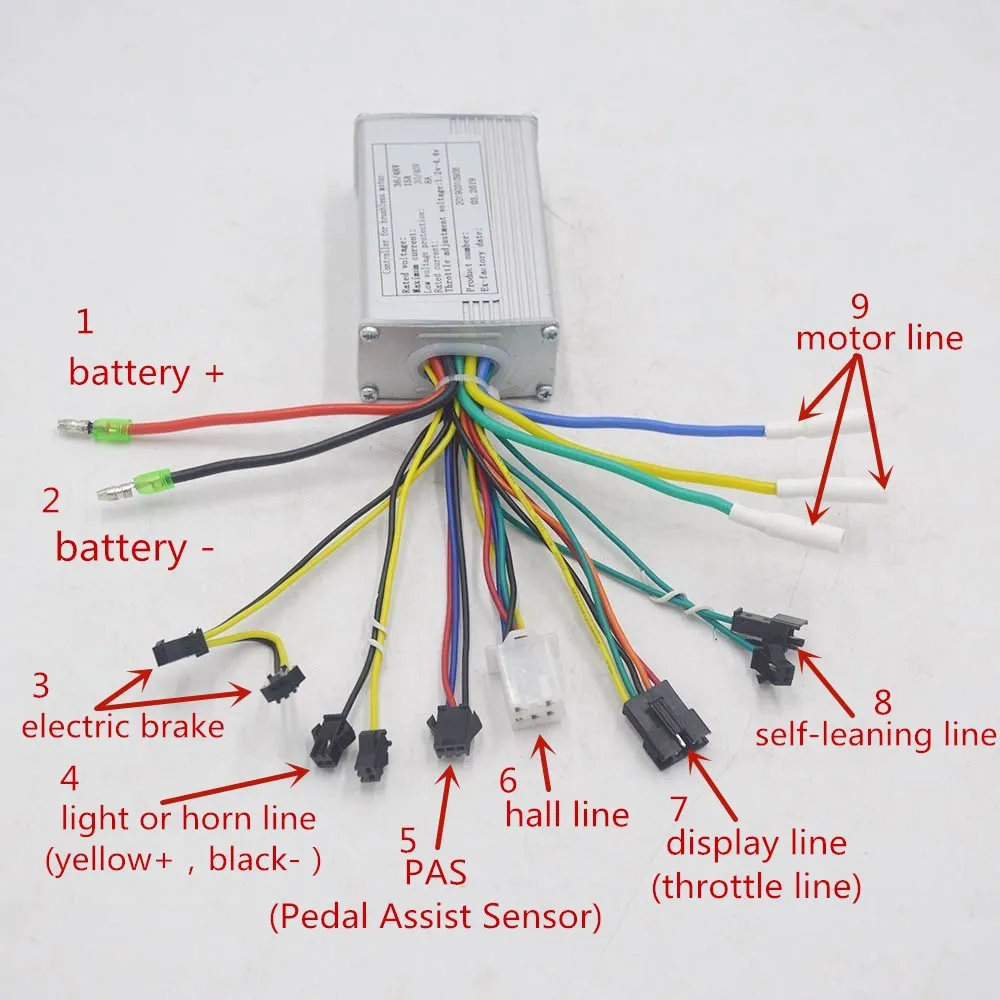

36 в 48 в 250 Вт контроллер и 24 В 36 в 48 в 350 Вт Функция контроллера

1. Двигатель линия

2. Линия Холла

3. Мы принимаем дизайн «дисплей-line

4. Линия самообучения

5. Тормозная Линия

6. Светильник или Роговая линия (желтый: + черный :-)

7.PAS линии

8. Линия батареи (красный: аккумулятор +, черный: аккумулятор-)

、 一 линия цвет на изображении

Красный: шнур питания

Синий: блок управления

Черный: прибор заземления

Зеленый: линия приема данных прибора

Желтый: линия передачи данных прибора

Function. Описание функции:

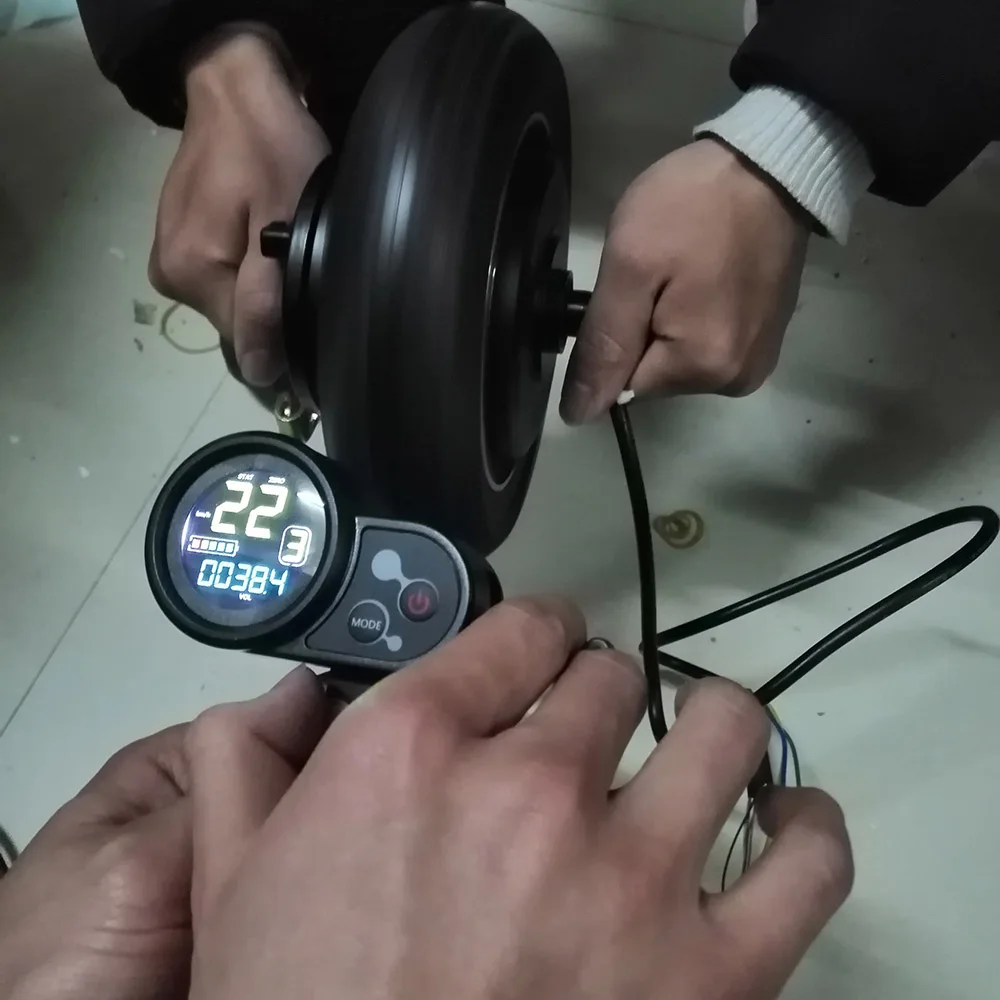

1. Дисплей функция

Дисплей скорости, индикатор заряда батареи, запрос неисправности, общий пробег, один пробег

2. Функции управления и настройки

Управление выключателем питания, настройка диаметра колеса, автоматическая настройка времени ожидания, настройка яркости подсветки, запуск

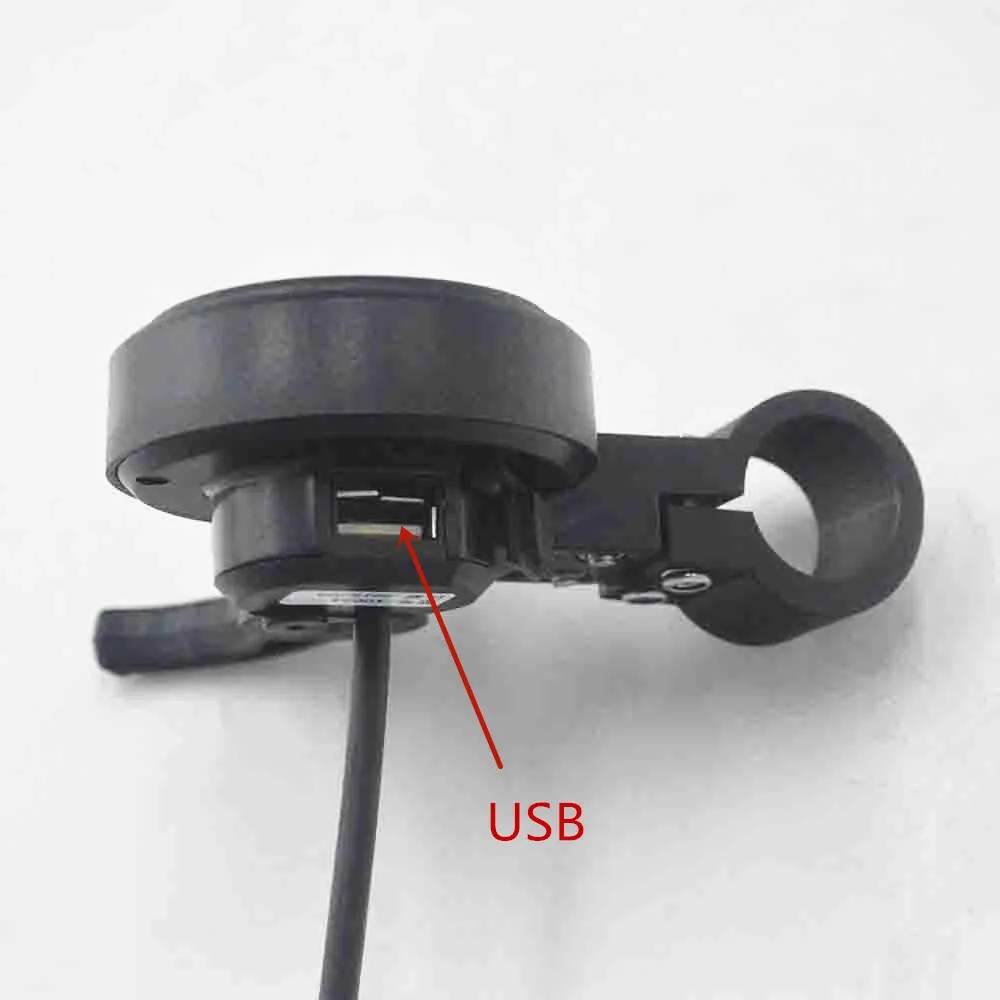

Настройка режима, настройка режима вождения, настройка уровня напряжения, настройка лимита тока контроллера, функция зарядки USB.

. Общий пробег ODO, одиночный пробег, цифровой дисплей напряжения VOL, код ошибки ERR

Код ошибки:

0 установки часы перейдут в обычный режим

1 защищены

2 стоп-сигнал

3 неисправности датчика помощи (велосипедная вывеска, не реализована здесь)

4 6 км/ч и круиз

5 круиз в реальном времени

6 Батарея пониженного напряжения

7 отказ мотора

8 ручка поворота отказ

9 сбой контроллера

10 Связь приема отказ

11 Связь отправки отказ

12 BMS Сбой связи

13 фар отказ

四 、 настроить

P01: яркость подсветки, уровень 1-самый темный, уровень 3-самый яркий;

P02: блок пробега, 0: км; 1: миля;

P03: уровень напряжения: 24 В, 36 В, 48 В, по умолчанию 36 В;

P04: время сна: 0, не спите; Другие цифры-время сна, диапазон: 1-60; Минутная единица;

P05: вспомогательное Питание: 0: 3 режима передачи;

P06: Диаметр колеса: единица измерения-сантиметр, дюйма; Точность: 0,1;

P07: Количество магнитов для измерения скорости: Диапазон: 0-255;

P08: Ограничение скорости: диапазон 0-100 км/ч, не открывается

P09: Zero start, non-zero start setting, 0: zero start; 1: non-zero start;

P10: Настройка режима вождения 0: вспомогательное Вождение (определить, сколько помощи выводится через вспомогательное положение, в это время

Ручка поворота недействительна).

1: Электрический привод (управляемый ручкой, в это время передача питания не работает).

2: совместное использование привода boost и электрического привода

P11: Настройка чувствительности Boost не включена

P12: Настройка интенсивности включения

P13: Тип установки бустера магнитного стального диска

P14: регулятор тока предельного значения по умолчанию 12А диапазон: 1-20A

P15: Пониженное напряжение контроллера

P16: ODO clear установка нажмите и удерживайте кнопку plus в течение 5 секунд, чтобы очистить ODO

P17: 0: отключить круиз, 1: включить круиз; Авто Круиз опционально (только действителен для протокола 2)

P18: Диапазон регулировки коэффициента скорости дисплея: 50% ~ 150%,

P19: 0 положение включить бит, 0: включая 0 положение, 1: не включая 0 положение

P20: 0: № 2 протокол 1: 5S Протокол 2: запасной 3: запасной

. Кнопка и интерфейс Введение:

1. В выключенном состоянии Нажмите кнопку питания, чтобы включить; После запуска Нажмите кнопку питания, чтобы переключить интерфейс между ODO, TRIP и VOL.

2. В режиме включения питания удерживайте кнопку питания, чтобы выключить, и нажмите кнопку MODE, чтобы переключить шестерню зоны передач (1.низкая скорость

2. Средняя скорость 3. Высокая скорость);

Нажмите и удерживайте M и кнопку питания, чтобы войти в интерфейс настройки режима, короткое нажатие M для переключения параметров.

Дисплей окружающая Обстановка:

P03: Напряжение установка

P06: диаметр колеса

P07: количество скоростных магнитов

P99: функция восстановления с одним ключом (в интерфейсе P99 нажмите и удерживайте M, пока значение не будет очищено)
