2. Описание продукта, адрес загрузки: (копия в открытый браузер)

Bianneng.com/html/downlist/list-26-1.html

Один и две десятые)Для сварки и резки:Резка ткани, шитье, сварка стальных плит, резка стальных плит, резка древесины, акрил, резка стекла, резка печатных плат

BE-1209 двухосевой контроллер движения инструкция контрольная программа Скачать адрес:Bianneng.com/content/? 107. html (Пожалуйста, скопируйте, чтобы открыть в браузер)

1 Почти Описание продукта:

Автоматические функции:Автоматическая работа, пустая работа и одношаговая работа

Инструкция:Двигатель Реверсивный, возвращается к zero программы, возвращается к mechanicaLzero и выходному контролю.

Процесс производства:Монтаж, чтение, удаление, сохранение программ

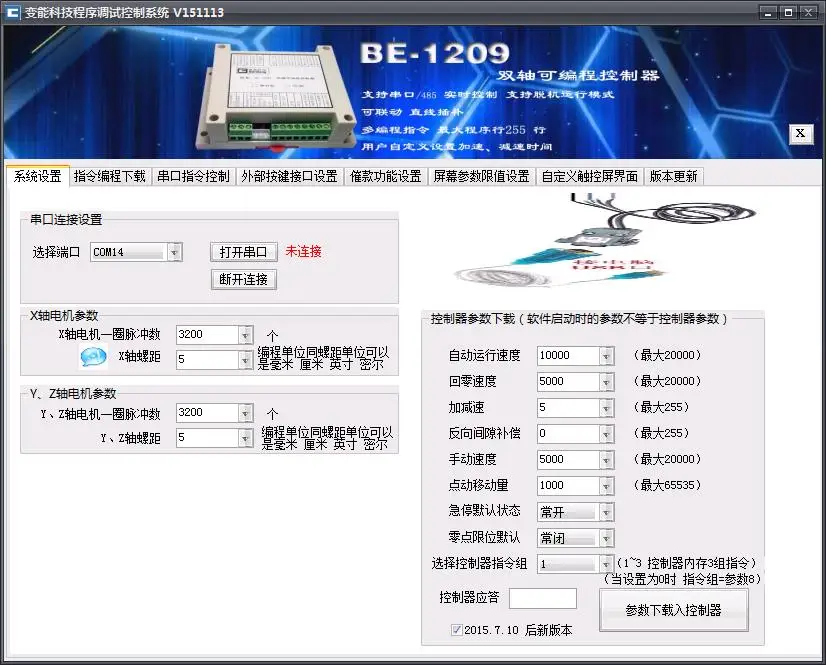

Параметры:Параметры системы, самопроверка системы, настройки ввода-вывода и т. Д.

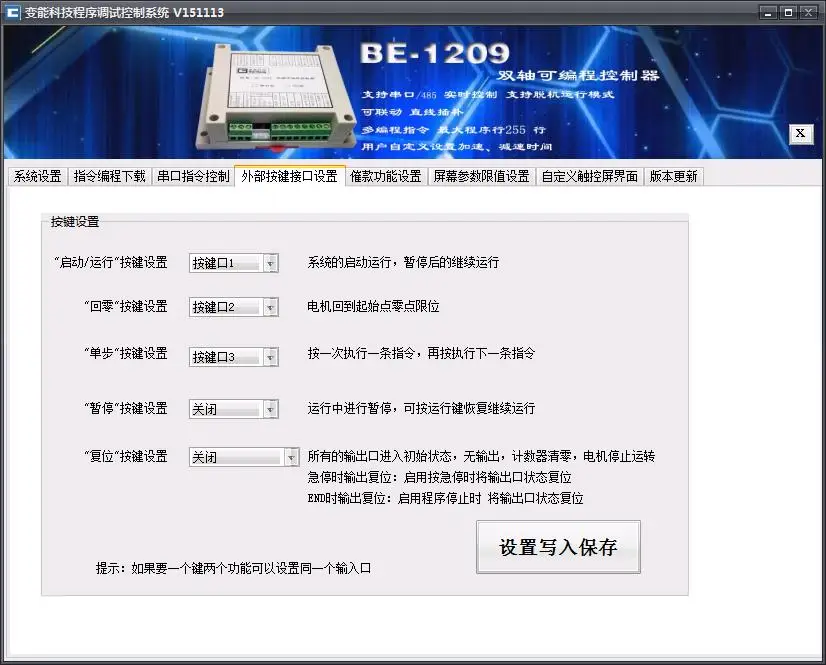

Externalcontrol:Запуск, один шаг, возврат к нулю, Аварийная остановка и т. Д.

Богатый инструкции по уходу за изделием20Бар controlinstruction

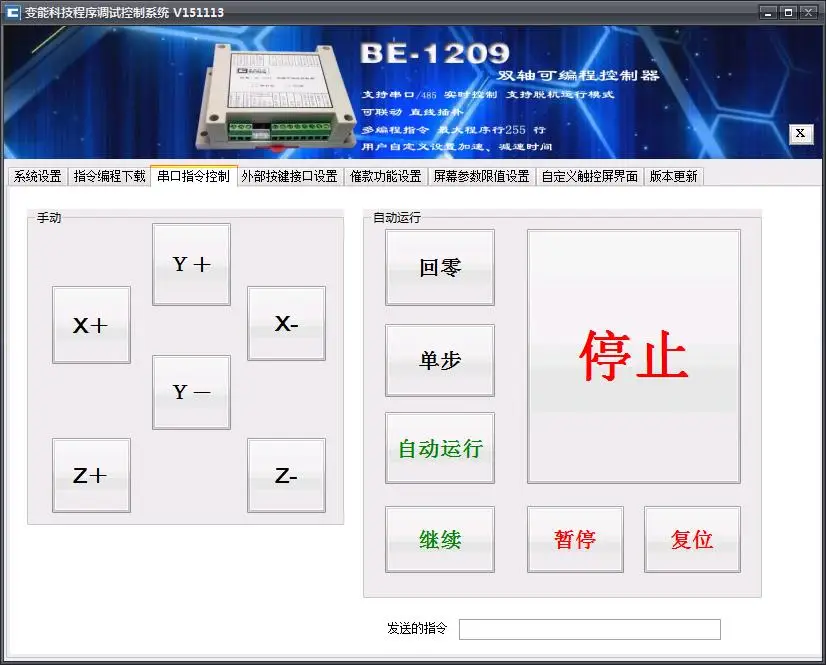

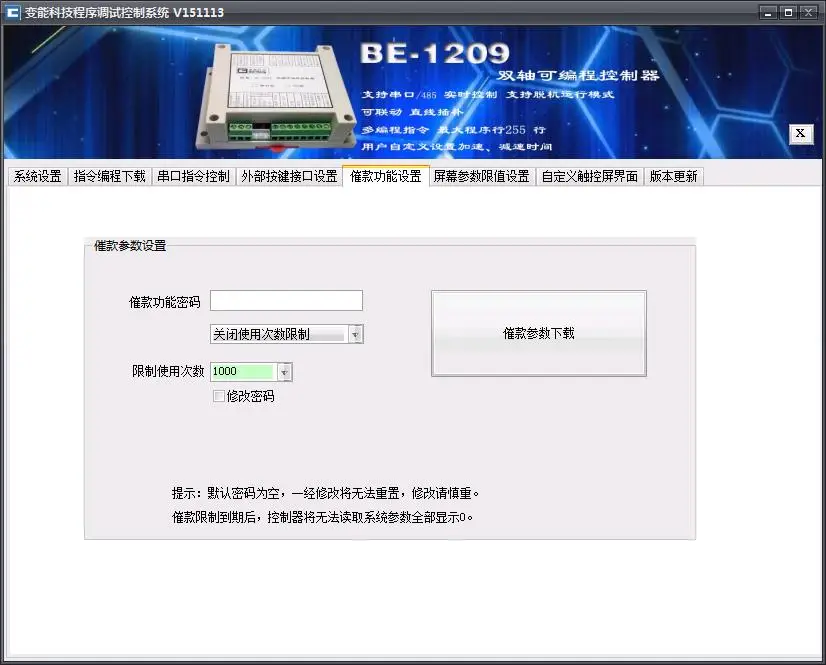

Serialcommunication:Он может напрямую связываться с последовательным портом и компьютерной программой хоста, а также передавать, тестировать и управлять инструкциями.

Изолированный порт ввода-вывода:С входными и выходными портами, изолированными от системы, максимальная выходная мощность может достигать 500 мА, что удобно для подключения реле и т. Д.

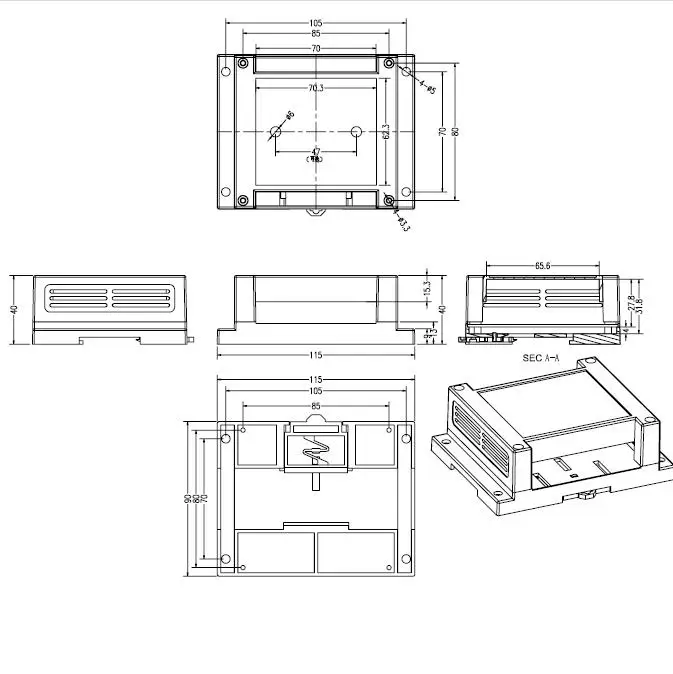

Внешний вид:Четкий и научный дизайн для легкого размещения направляющих шлиц. .

lСпециальный чип управления движением (выход сигнала: 5 V-24 V импульсный + направление)

lВыделенное обычно закрытое место происхождения.Фотоэлектрический изоляции 24 VВходной порт сигнала

lВход/выходе Пользователь определяет ввода-вывода (4 фотоэлектрический изоляции 24 V Вход, 4 фотоэлектрический изоляции 24 V Выход, с переключением между дальним и канал Номинальная 500mA)

lОдносторонний аналоговый входной канал

lМаксимальный программный ряд 200 строк

lМожно вернуть в ноль, один шаг, Кнопка автоматической остановки.

lСпециальный аварийной остановки канал

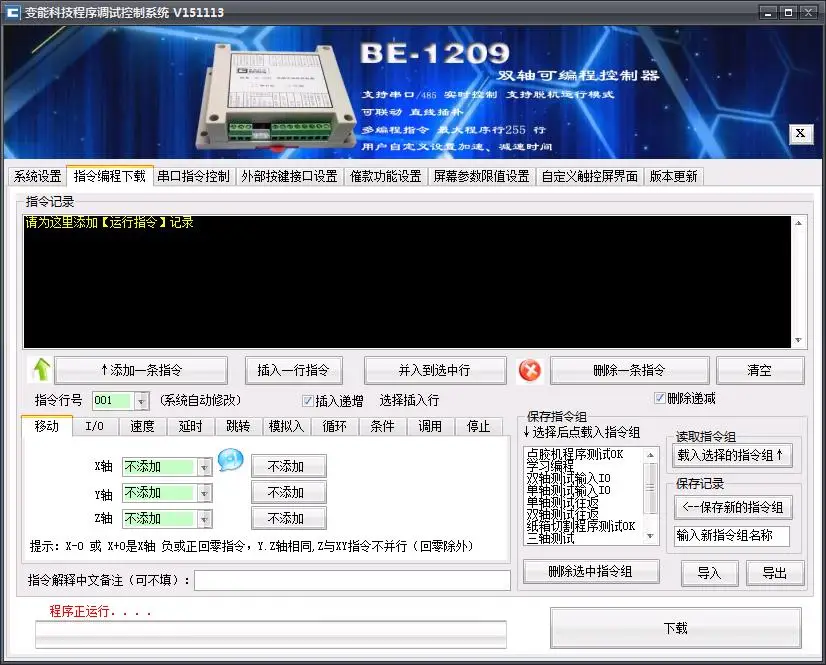

lПоддержка загрузки инструкции по эксплуатации компьютера.

lМинимальная единица измерения: 0,001 мм

lМаксимальный размер данных: + 2000000,000 мм (если эквивалент импульса 0,001 мм)

lОграничение скорости: 1200 мм/мин (если эквивалент импульса составляет 0,001 мм).

lМаксимальная скорость: 1200 мм/мин (если эквивалент импульса 0,001 мм).

lМаксимальная частота импульсного выхода: 20 кГц

lКоличество осей управления: 1-2 оси (X, Y)

lОсновные функции системы автоматические, ручные, программы, параметры, обнуление, настройка и т. Д.

Импульсный выход

Режим импульсного выхода: Импульсный + направление

2Осевой импульсный выходной коллектор открытый выход режим OC

OCРежим Максимальная выходная частота 30 кГц

Импульсный выход также может достичь 0 ошибок на самой высокой частоте.

Переключающий вход

4Специальный оптический соединитель изолирующий переключатель входной канал для сигнала дорожной сигнализации, время отклика 0,3 мс

4Изоляция дороги пользовательский входной канал, время отклика 0,3 мс

2Концевой выключатель представляет собой специальный оптический переключатель изоляции входного канала с временем отклика 0,3 мс.

1 способ ADC Модуль входного порта

Входное напряжение + 12-24 В

Напряжение изоляции 2500 В постоянного тока

Импульсный выход

4Изоляция дороги пользовательский выходной канал, время отклика 0,3 мс

Силовые транзисторы NPNКоллектор с открытой цепью, + 5-24 В постоянного тока, максимальный ток 500мА

Область применения

Рабочая температура:-10 ~ 70 C

Температура хранения: от-20 до 100 C

Влажность: 5 ~ 95% без конденсации.
