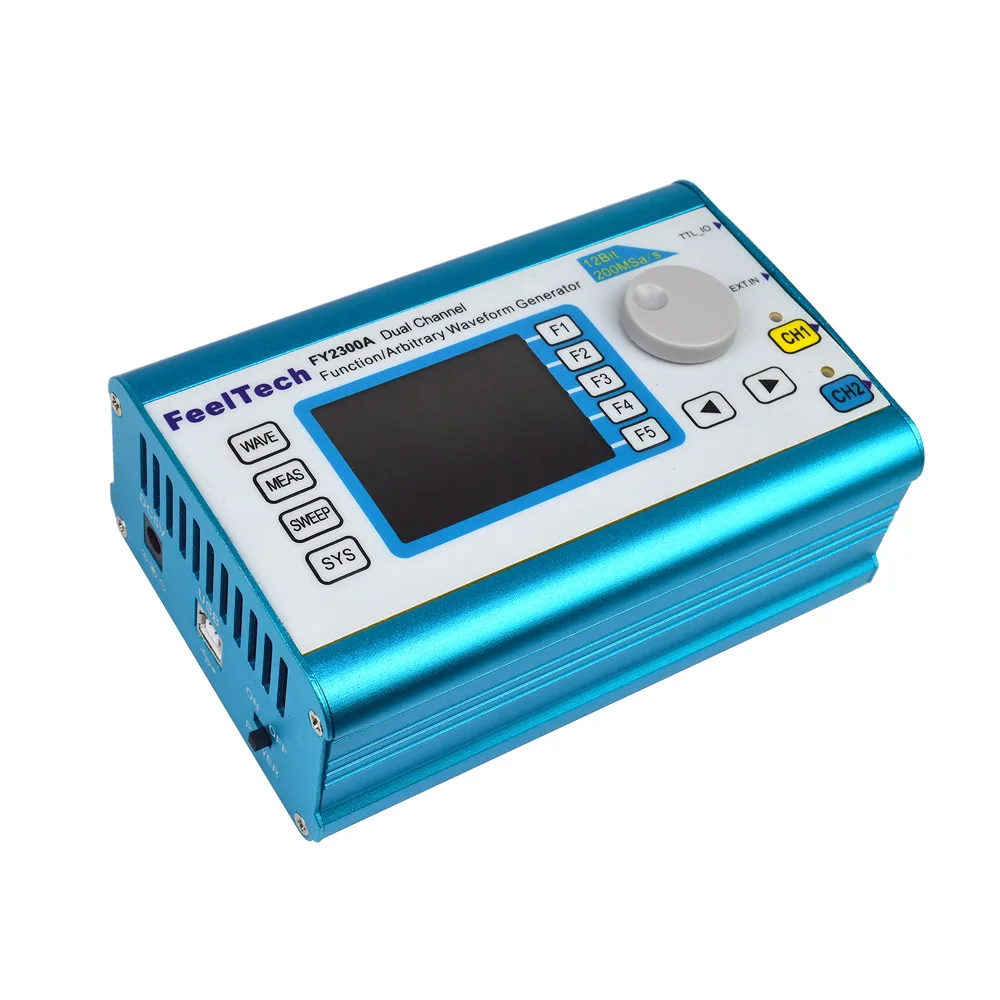

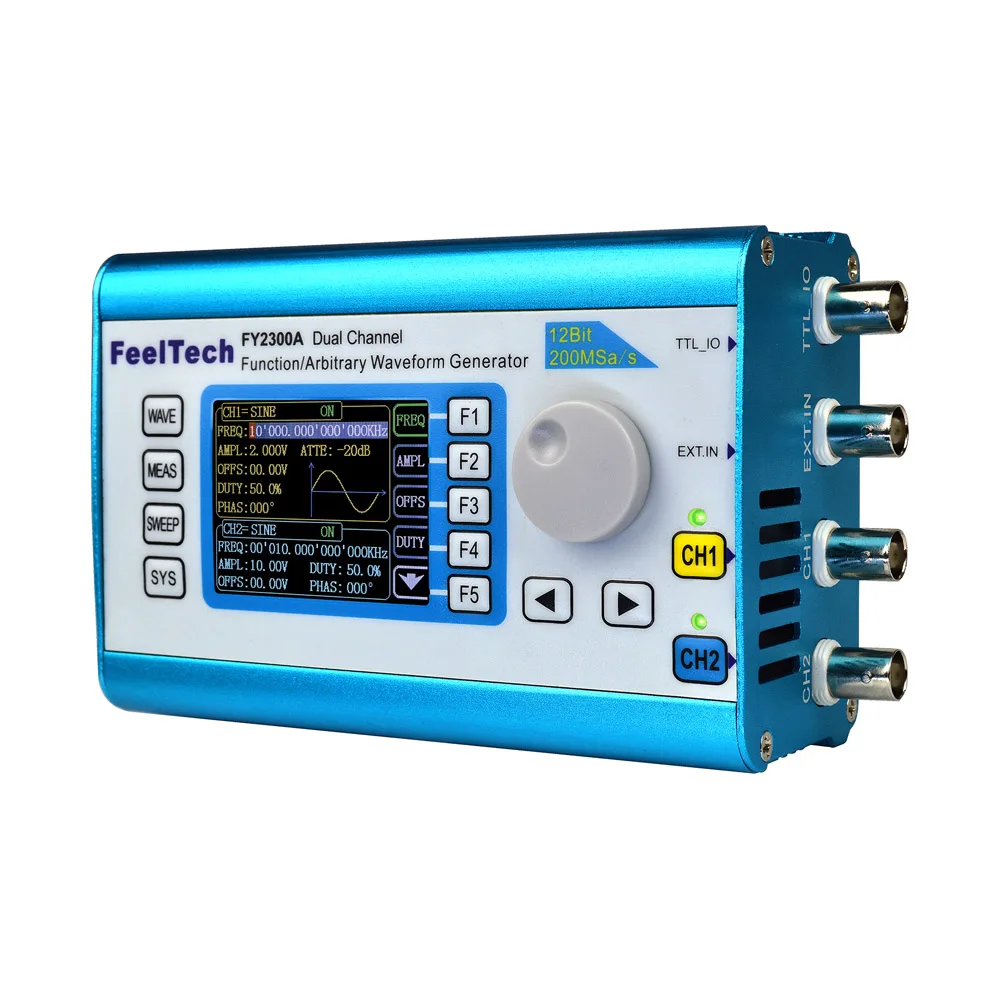

Цифровой двухканальный генератор сигналов высокой точности DDS генератор частоты генератор произвольной формы 200MSa/s 6 МГц

Генератор сигналов DDS произвольной формы из этой серии представляет собой многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокой точностью осциллятора в качестве базы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д. Этот инструмент имеет большое преимущество в генерации сигнала, сканировании формы волны, измерительных параметров и т. Д. Это идеальный инструмент для тестирования или измерения для инженера-электроники, электронной лаборатории, обучения и исследований.

Особенности:
Использует технологию прямого цифрового синтеза DDS, может генерировать точные, стабильные Выходные сигналы с более высокими искажениями.

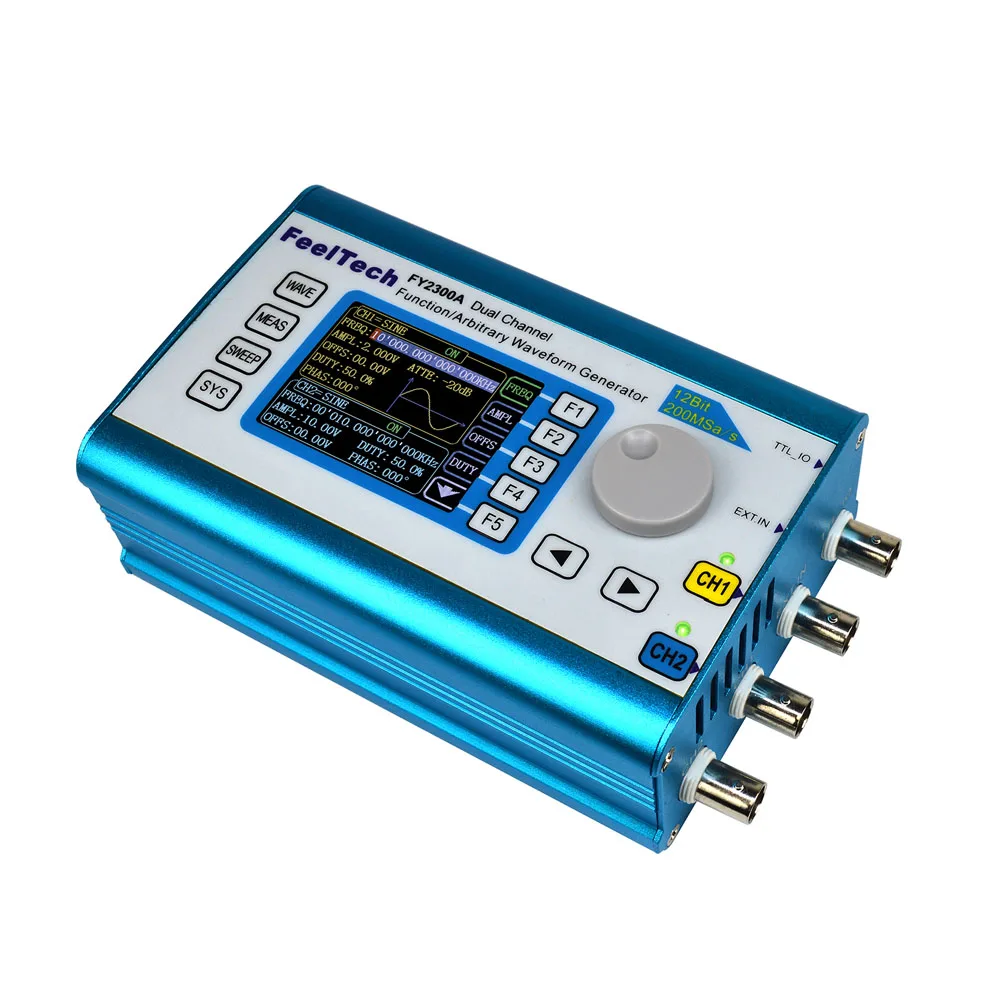

С высококачественной оболочкой из алюминиевого сплава и питанием от постоянного тока 5 В, удобный и портативный для использования.
Может выводить произвольный сигнал и обычную функциональную форму (синус/треугольник/квадрат/волновой сигнал sawtooth).
Все функции контролируются в цифровом формате, точные и стабильные.

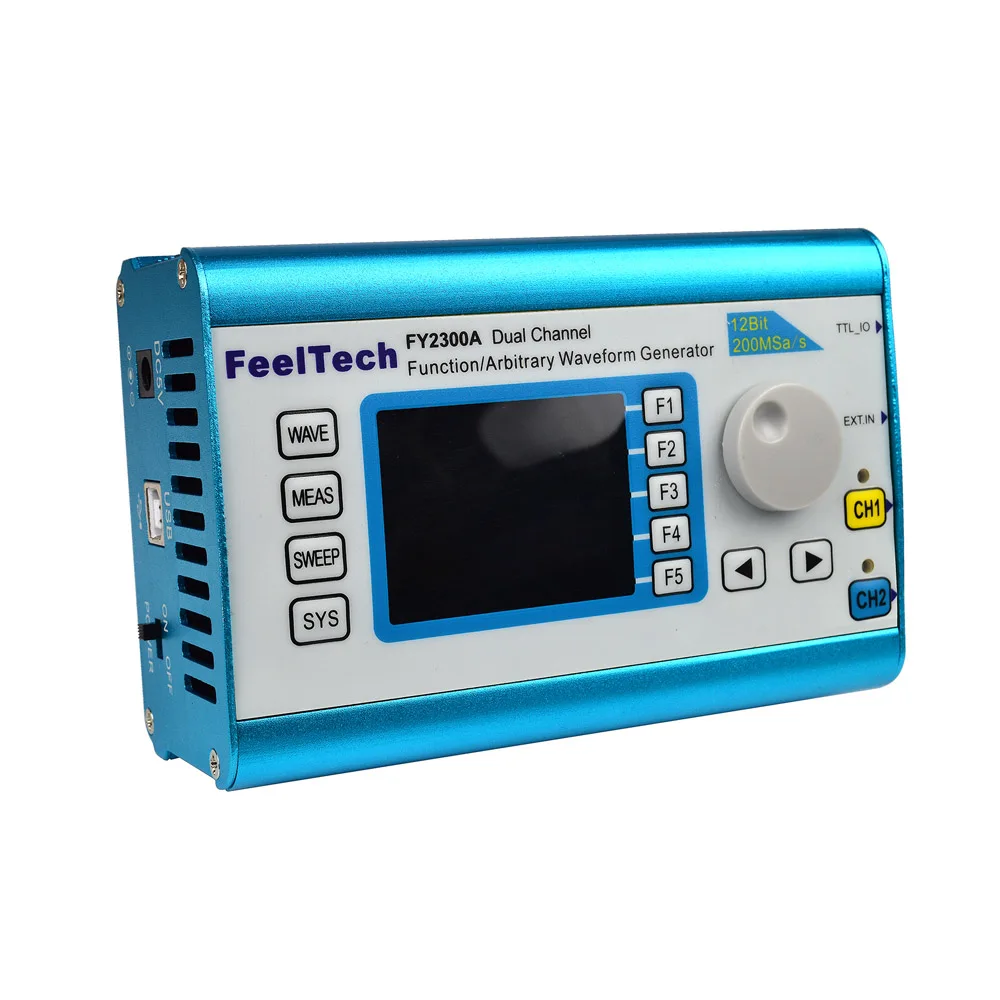

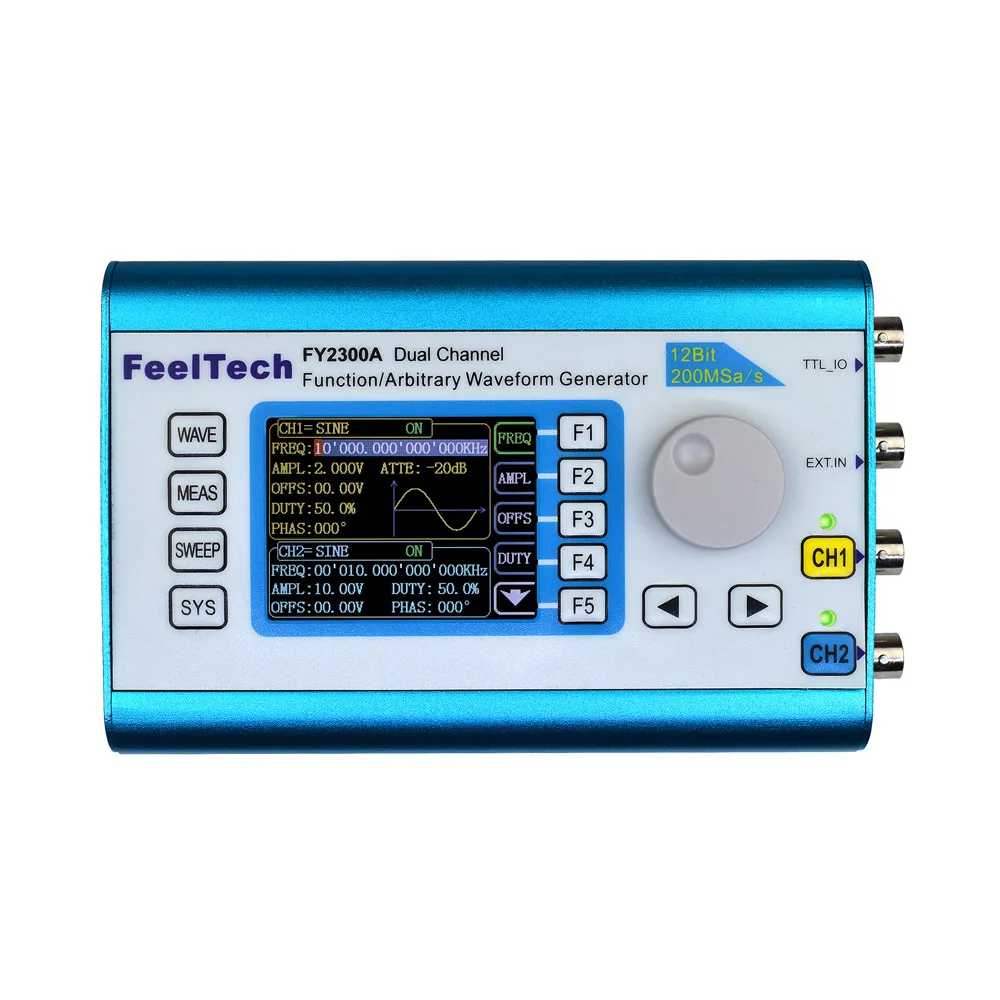

2,4 "(320*240) цветной дисплей, одновременное отображение двухканальных параметров формы волны.
Максимальная выходная частота (Синусоидальная волна) составляет до 25 МГц, 200MSA/s частота дискретизации и 12 бит вертикального разрешения.

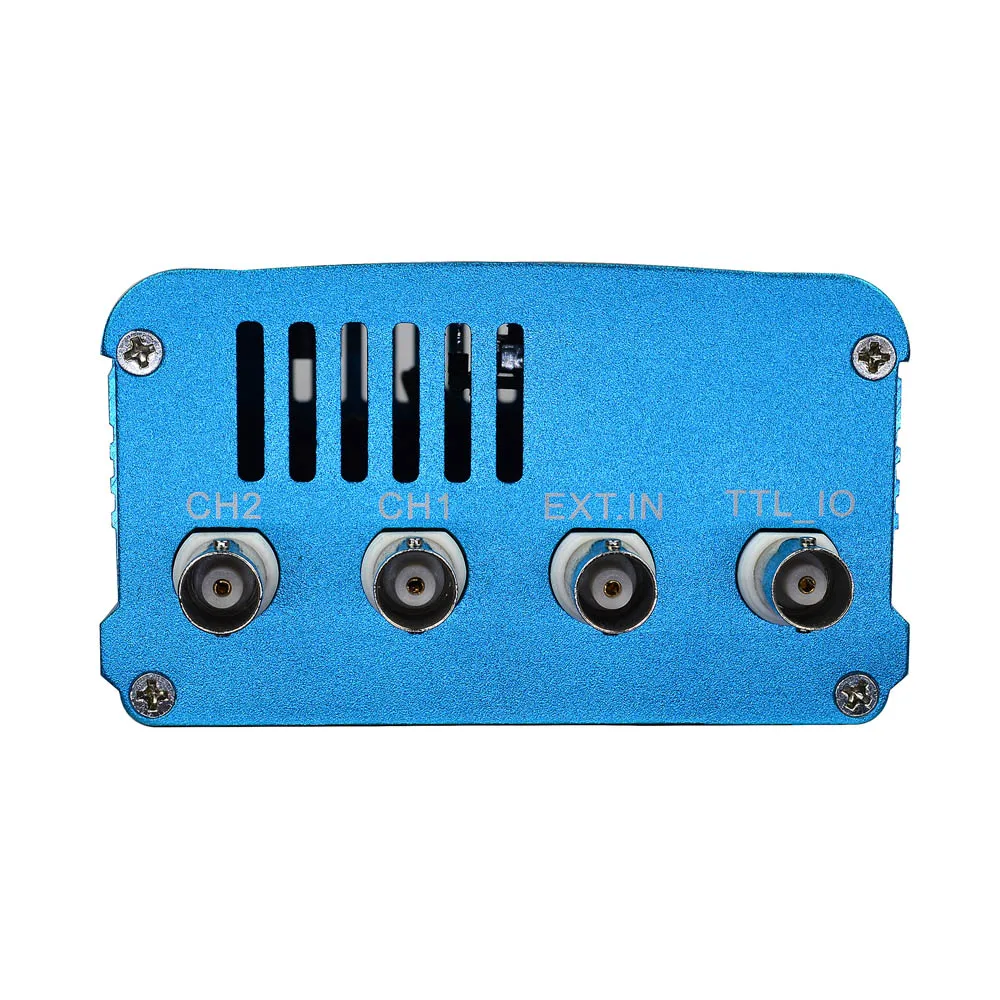

Полностью независимый двухканальный выход, может работать в синхронизации, разница в фазе регулируется.
С функцией отслеживания каналов: когда функция отслеживания открыта, все параметры обоих каналов могут одновременно обновляться в соответствии с конфигурацией пользователя.
Две или более машины могут реализовать многофункциональную синхронную функцию с интерфейсом TTL_IO.
15 групп произвольного места хранения волн, глубина памяти/группа составляет 2048*12 бит.
Высокочастотное разрешение (общее частотное разрешение-1 Гц) и высокая Амплитудная Разрешающая способность (мин.-1 мВ).
Коэффициент мощности каждого канала может быть скорректирован независимо, разрешение регулировки может достигать 0.1%.
Может сканировать частоту, амплитуду, смещение и dЦикл uty, С линейной разверткой и логарифмическим частотным режимом развертки (макс. до 999,99 s).
С функцией импульсного триггера, три дополнительных режима триггера: ручной триггер, внутренний триггер CH2 и внешний триггер.
Имеет Измерение частоты, измерение периода, измерение ширины положительного и отрицательного импульса, измерение рабочего цикла и функцию подсчета.

Характеристики:

Параметры частоты

Частотный диапазон

Синусоидальная волна

Обычные режимы (опционально): 0 Гц ~ 2 МГц/0 Гц ~ 6 МГц/0 Гц ~ 12 МГц/0 Гц ~ 15 МГц/0 Гц ~ 20 МГц/0 Гц ~ 25 МГц

Квадратная волна

0 Гц ~ 6 МГц (за исключением модели 2 МГц)

Треугольная волна

0 Гц ~ 6 МГц (за исключением модели 2 МГц)

Пилообразная волна

0 Гц ~ 6 МГц (за исключением модели 2 МГц)

Произвольная форма волны

0 Гц ~ 6 МГц (за исключением модели 2 МГц)

TTL цифровая сигнальная волна

0 Гц ~ 6 МГц (за исключением модели 2 МГц)

Минимальное разрешение частоты

1μгц (0,000001 Гц)

Ошибка частоты

(+/-)5*10 ^(-6)

Стабильность частоты

(+/-)1*10 ^(-6)/3 часа

Диапазон регулировки фазы

0 ~ 359 °

Разрешение фазы

1 °

Параметры формы волны

Типы сигналов

Синусоидальная/Треугольная/квадратная/подъемная Пилообразная волна, импульсная волна Lorentz и произвольная форма волны и т. д.

Длина волны

2048 точек

Частота дискретизации

200MSa/s

Вертикальное разрешение

12 бит

Синусоидальная волна

Гармоническая система прибытия

≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)

Искажение

<0.8%(20 Гц ~ 20 кГц, 0dBm)

Квадратная волна

Время подъема

≤ 20 нс

Overshoot

≤ 0.5%

Диапазон регулировки рабочего цикла

0.1% ~ 99.9%

Пилообразная волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Импульсная волна

Диапазон регулировки ширины импульса

10nS ~ 1S

TTL выход

Уровень подъема/вниз время

≤ 20 нс

Амплитуда уровня

> 0.3Vpp

Разветвителя

> 20 TTL нагрузка

Выход CMOS

Низкий уровень

<0,3 в

Высокий уровень

1 В ~ 10 в

Повышение уровня/время простоя

≤ 20 нс

Выходные параметры

Амплитудный диапазон (от пика до пика)

10mVpp ~ 20Vpp

Разрешение амплитуды

1mVp-p (-20дБ затухание)

Амплитудная стабильность

(+/-)0.5%/5 часов

Амплитудная плоскостность

(+/-)5%(<10 МГц); (+/-)10%(>10 МГц)

Сигнал на выходе

Выходное сопротивление

50Ω(+/-10%) (Типичный)

Защита

Выход всех сигналов может работать выше 60 с при условии короткого замыкания нагрузки

Смещение постоянного тока

Диапазон регулировки смещения

(+/-10V

Разрешение смещения

0,01 V

Внешние измерения

Диапазон измерения частоты

Время ворот = 1S 1 Гц-60 МГц

Диапазон входного напряжения

0.7Vpp ~ 20Vpp

Диапазон подсчета

0 ~ 4294967295

Подсчет

Вручную

Регулярные измерения

Разрешение 20ns, Макс. Измеряется 40s

Функция сканирования

Режим сканирования

Линейная развертка, бревенчатая развертка

Сканирующий объект

Частота, амплитуда, смещение иРабочий цикл

Время сканирования

0,01 s-999,99 S/шаг

Диапазон настройки частоты

Начальную точку и конечную точку можно установить свободно

Диапазон сканирования частоты

Он определяется настройками параметров развертки

Общие параметры

Память

Количество

20

Расположение

M0 ~ M19

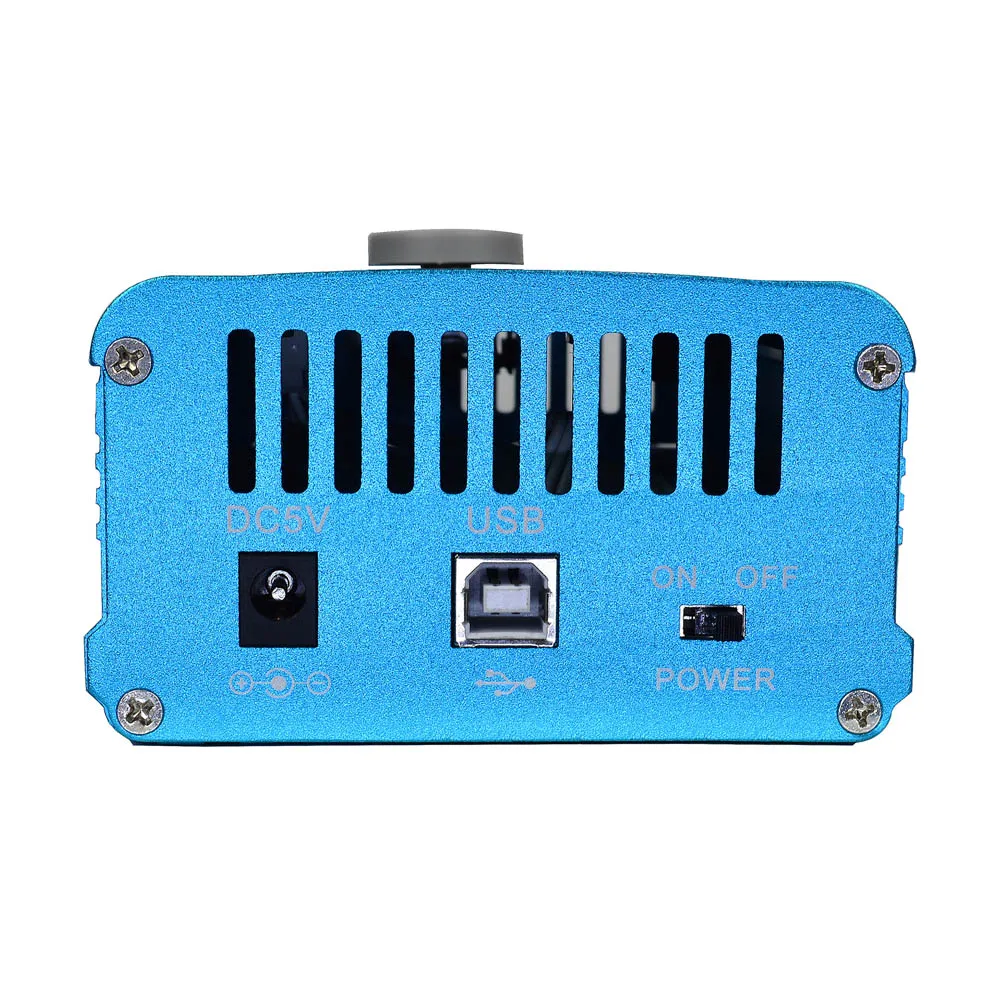

Интерфейс

Режим интерфейса

Использование USB в последовательном интерфейсе

Скорость связи

9600bps

Протокол

Использование командной строки, соглашение

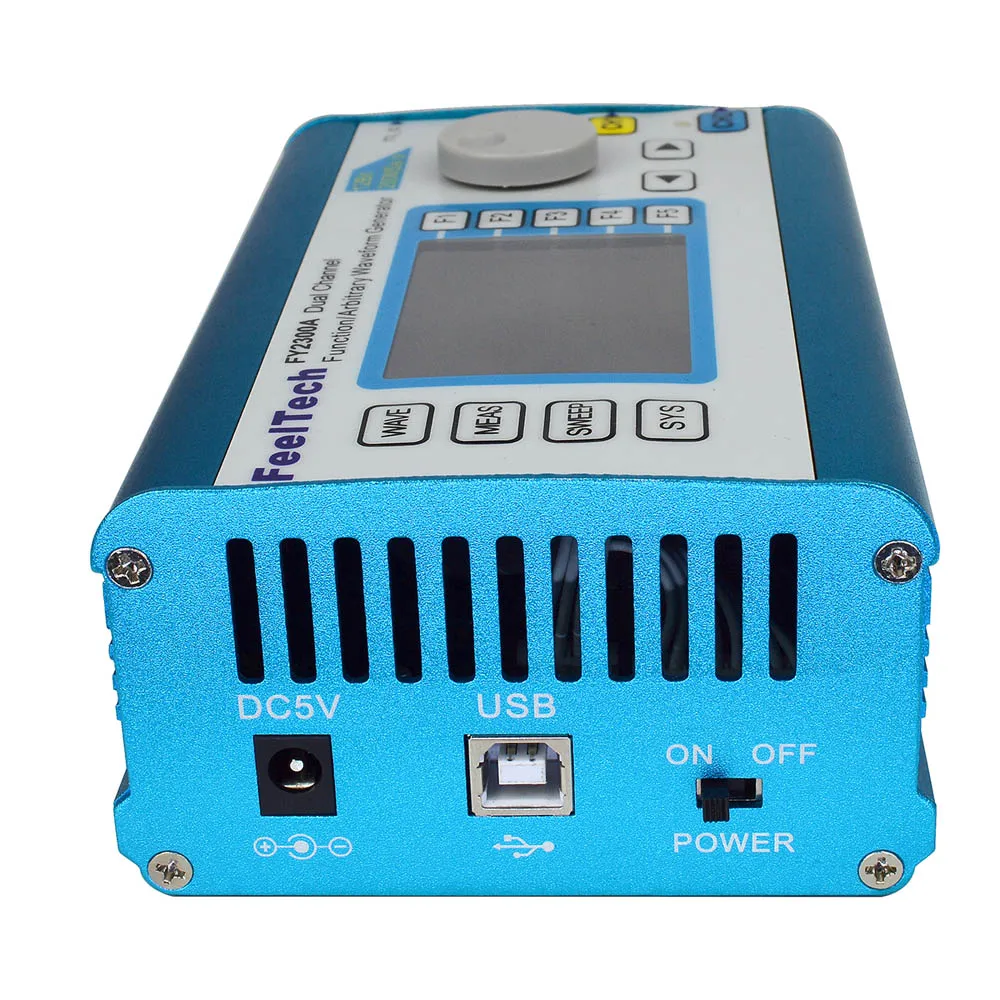

Источник питания

Диапазон напряжения

DC 5V (+/-0,5 V)

Дисплей

Тип дисплея

2,4 "TFT цветной дисплей

Окружающая среда

Температура: 0 ~ 40 °C

Влажность: <80%

Размер

140*95*54,2 мм/5,51*3,74*2,13 дюймов (Д * Ш * В)

Вес

419 г/14,8 унций

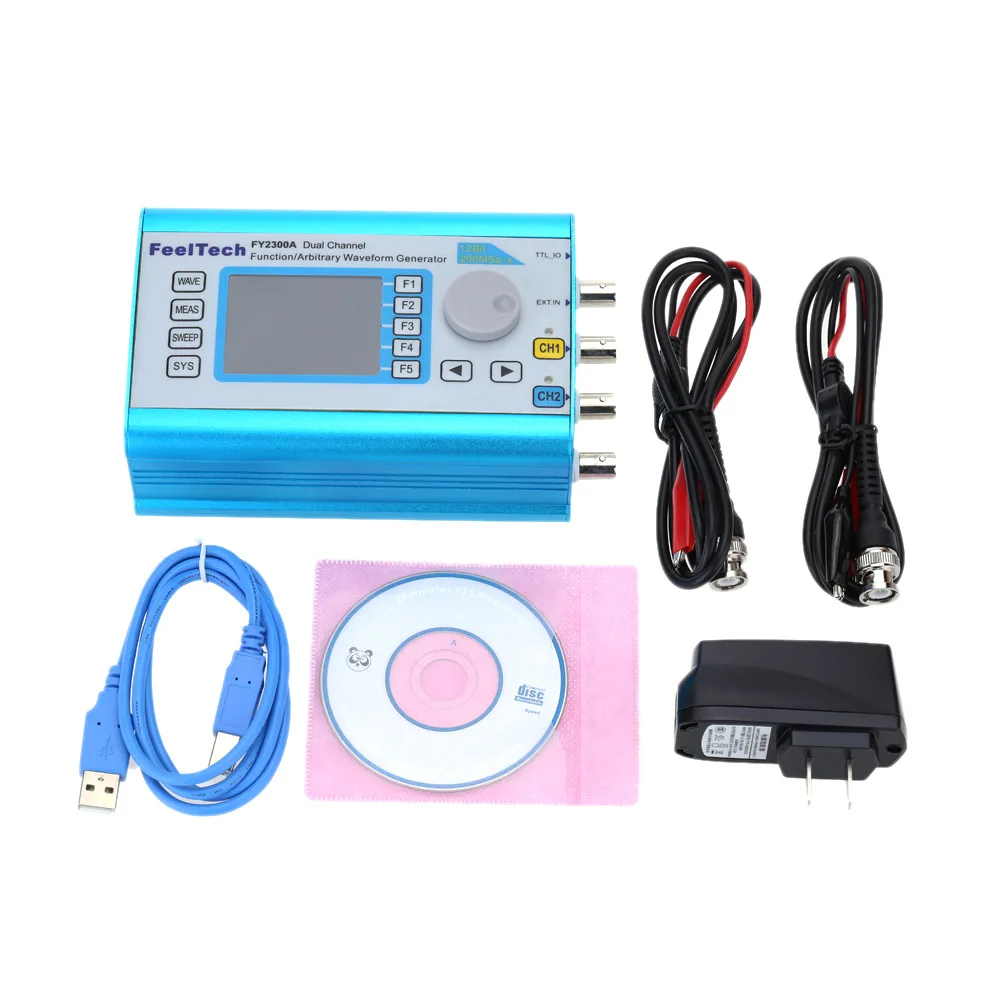

Посылка с размером

22,5*15*7,5 см/8,86*5,9 * 2.95in (Д * Ш * В)

Вес посылка

800 г/28,2 унций
