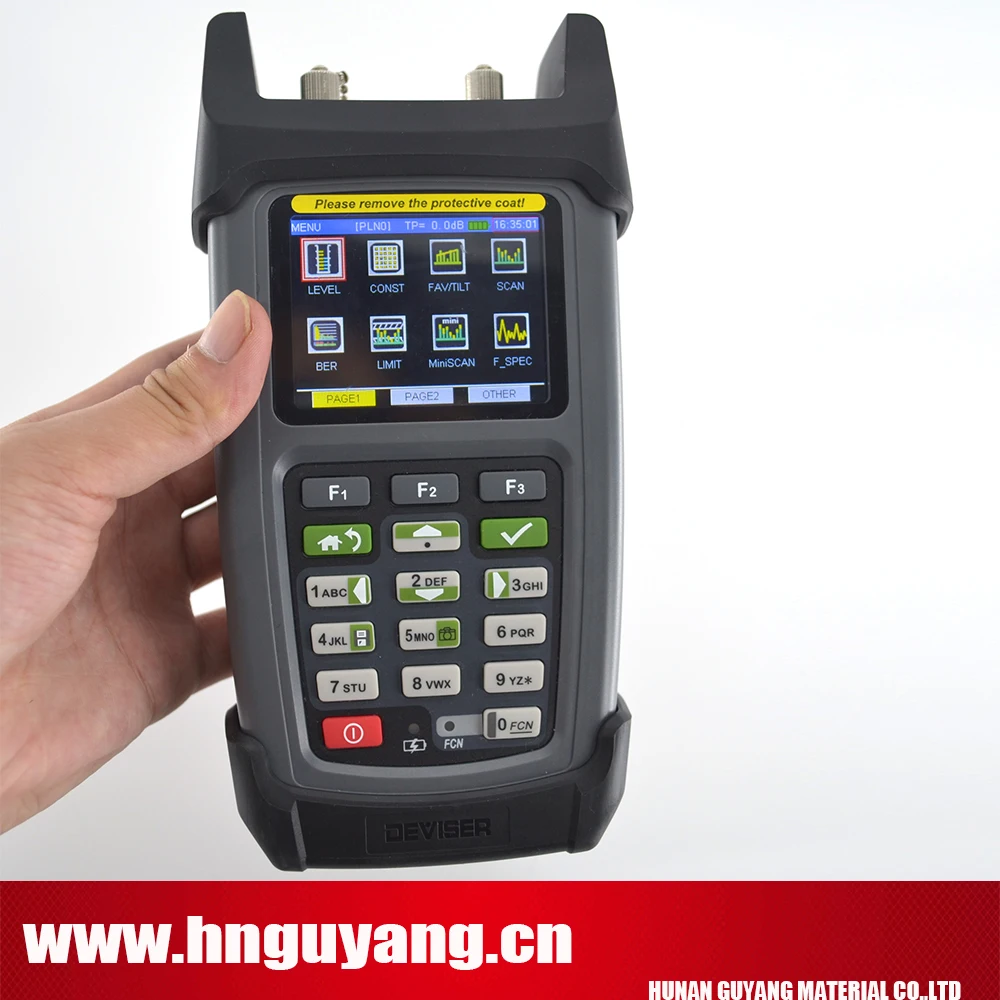

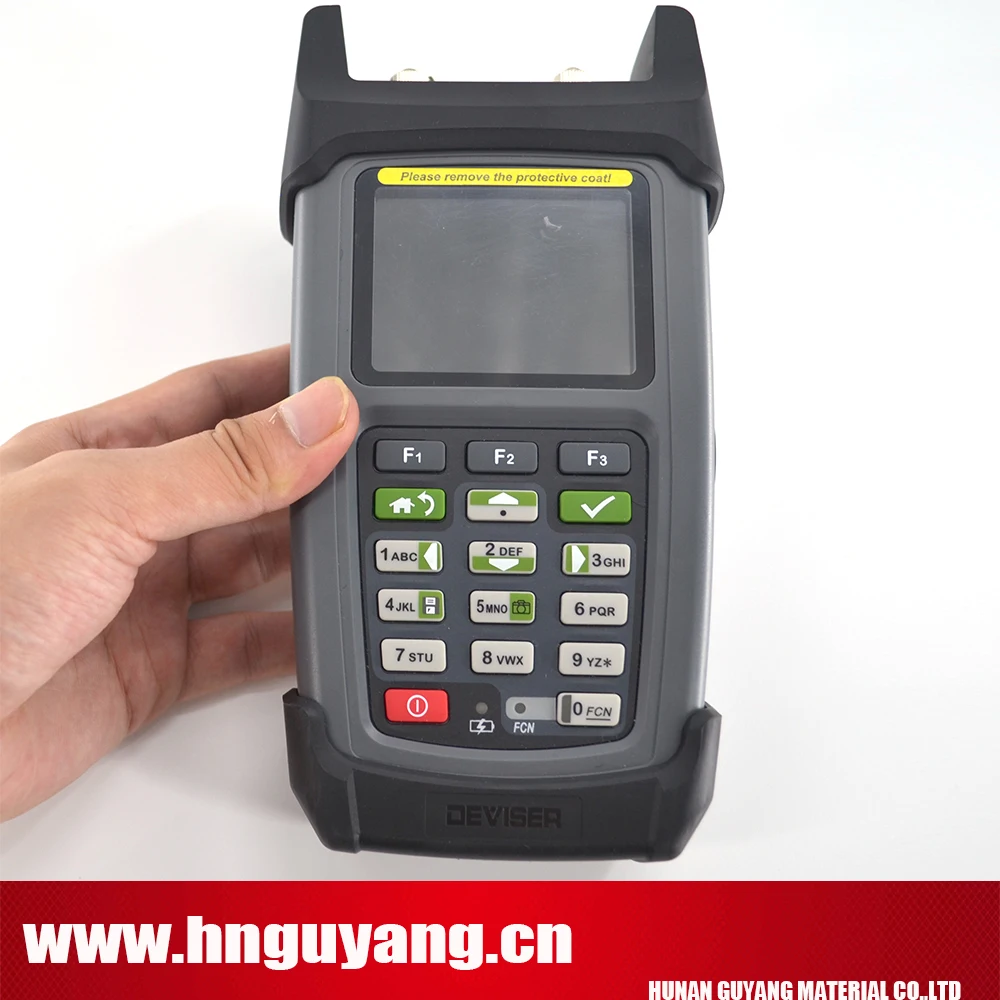

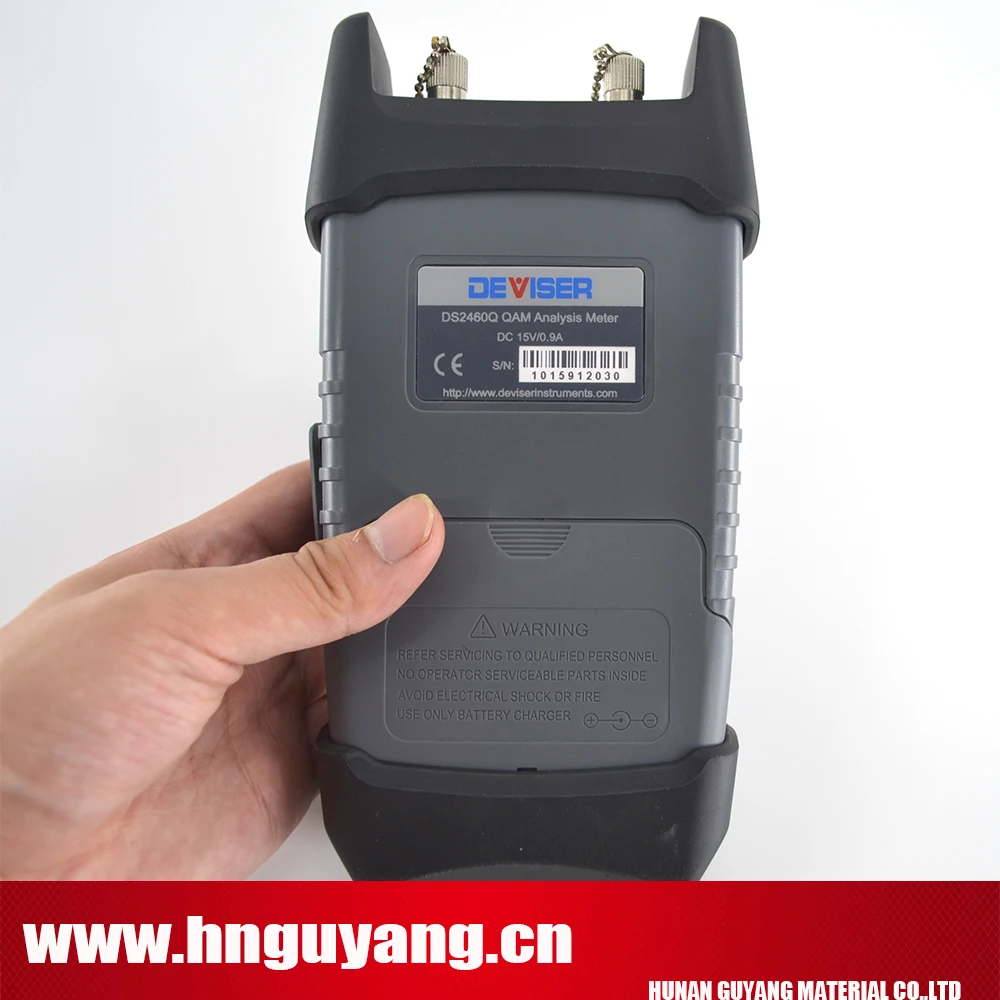

Deviser DS2460Q catv метр QAM измеритель уровня сигнала Быстрый спектральный анализ, 5 ~ 1220 МГц

Основные преимущества

• Compre hensive инструмент для установки и обслуживания кабельных сетей

• Быстрый спектральный анализ, 5 ~ 1220 МГц

• 5 ~ 1052 МГц (аналоговый телевизор), 46 ~ 1052 МГц (цифровой телевизор)

• Измерения цифрового ТВ включают: среднюю мощность, MER, BER, BER статистику, Созвездие

• Измерения аналогового ТВ включают: уровень, V/A, HUM, C/N

• Автоматическое генерирование и сохранение до 20 пользовательских каналов от падения кабеля

• Автоматическое тестирование с ограничениями пропуска/сбоя ускоряет испытания и упрощает интерпретацию результатов

• Клиентское программное обеспечение для управления инструментами для быстрой конфигурации блока

• Порт USB Micro 2,0 для передачи данных ПК

• Порт Ethernet для функции Ping

• Измерение оптической мощности и VFL (визуальное расположение неисправности) доступны по выбору

Обзор

DS2460Q-это многофункциональный инструмент, который поддерживает цифровые QAM и аналоговые сигналы в сетях CATV. Это идеальный инструмент для первоначальных сетевых установок, обслуживания и устранения неполадок.

Прочная конструкция включает в себя внешнюю защиту шасси, в то время как графический интерфейс на основе значков оснащен программируемыми предустановленными ограничениями прохода/выхода из строя.

Легкие меню разработаны для повышения эффективности и производительности для всех уровней техники.

Другие функции-включая обратный путь и сканирование переднего спектра, 12 любимых частот наклона, тестирование напряжения в сети переменного тока, измерения напряжения Гума и постоянного тока, в сочетании с полным программным обеспечением для регистрации данных и управления-сделать DS2460Q универсальным инструментом

Для кабеля установок.

Измерения MER, Pre-Post BER и функции статистики позволяют быстро проверять свободные соединения, как правило, связанные с пиксельными изображениями или медленными потоками данных в Интернете. Функции цифрового измерения также помогают определить несоответствия, вызванные открытыми коаксиальными линиями или несоответствиями сопротивления.

До 20 хранимых каналов

Для техников и подрядчиков, которые работают в нескольких HFC сетях, выбор различных каналов планы является обязательным. DS2460Q может узнать выбор до 20 (20) различных каналов. При подключении к RF drop DS2460Q учится аналоговым/цифровым каналам и пользовательским частотам через встроенный автоматизированный канал план обучения-или загружает их через программное обеспечение Deviser Toolbox PC. Пользователь может выбрать до 12 каналов в каждом из 20 пользовательских планов и назначить их для любимого плана наклона/канала.

QAM анализ и измерения каналов

DS2460Q измеряет и анализирует мощность канала, MER и Pre-Post BER, включая отображение созвездия. Он совместим с модуляцией 16/32/64/128/256 QAM, а также может обеспечить измерения мощности для цифровых носителей QPSK и COFDM.

Спектрального анализа и измерения

DS2460Q предлагает три различных режима анализа спектра: нормальный, быстрый и обратный путь. Быстрый спектральный анализ позволяет техникам просматривать частотный диапазон 5 ~ 1220 МГц; в то время как нормальный спектральный анализ оптимизирует точность амплитуды при более низкой скорости развертки. Для устранения проблем с восходящим потоком устройство может отображать Частотные диапазоны 5 ~ 65 МГц, предоставляя дополнительный инструмент для техников, занимающихся сигналами восходящих данных. Все режимы имеют доступ к маркеру и Максимальное удержание

Особенности, что делает его легким для захвата и анализа переходных аномалий.

Полный спектр сканирования и функции маркера

DS2460Q может сканировать 160 каналов, позволяя пользователям быстро и эффективно измерять плоскость и амплитуду сети HFC. Используя маркеры, техники могут быстро идентифицировать несоответствующие аномалии, вызванные плохим заземлением или поврежденными линиями передачи.

Гул измерения

Измерение гула помогает техникам определить и устранить аномалии, которые могут возникнуть в результате дефектных конденсаторов, неисправных разделителей линии или перегруженных муфт (вызванных погодными условиями или чрезмерным током). Оба теста 60 и 120 Гц выполнены при измерениях 400 Гц LPF.

Автоматический диагностический пользовательский предельный тест

Автоматический тест упрощает работу техника, показывая пройденные/неудачные результаты. Конечные пользователи могут устанавливать ограничения на уровень мощности, MER, Pre-Post BER, спектральный анализ, наклон и гул. С помощью простой функции экономии техник больше не должен вручную записывать результаты, экономя больше времени на установки и телефонные звонки в течение дня. Кроме того, данные измерений мгновенно сохраняются для обеспечения ответственности за работу каждого местоположения и уменьшения необходимости возврата на проверенные ранее сайты.

Управление файлами-тестирование хранения данных

Несколько тестовых файлов данных могут быть сохранены и сохранены как аналоговые носители или частоты, QAM носители или цифровые частоты, сканирование каналов, наклон, частотный спектр измерений и/или гул. Результаты сохраняются в каталоге файлов по метке времени. Записи могут быть загружены на ПК через программное обеспечение Toolbox

Для создания отчетов, печати и анализа.

Прибор для измерения напряжения

DS2460Q измеряет напряжение батареи, багажник и напряжение линии распределения кабельной системы, точно идентифицируя аномалии переменного или постоянного тока. Умная Система управления питанием позволяет

Около 5 часов непрерывной работы от батареи при полной зарядке.

Нормальный спектрального анализа

Частотный диапазон

45 МГц ~ 1052 МГц

Срок службы

2,5 МГц, 6,25 МГц, 12,5 МГц,
25 МГц, 62,5 МГц, полный диапазон

Быстрая спектрального анализа

Частотный диапазон

5 МГц ~ 1220 МГц

Срок службы

12,5 МГц, 25 МГц, 62,5 МГц, полный
Срок службы

Адреса возврата спектрального анализа

Частота рейнджер

5 ~ 210 МГц

Сканирование каналов

Кол-во
Каналы

160 каналов Макс

Весы

1,2, 5, 10 дБ/Див

С переменным фокусным расстоянием

1X, 2X, 3X, 4X, 5X пять уровней

Аналоговое ТВ

Поддержка стандарта

PAL, NTSC и FM радио (один
Частота)

Уровень
Измерение

Диапазон: от-30 дБмВ до + 60 дБмВ;
Точность: ± 2 дБ; Разрешение: 0,1 дБ

Частота

Диапазон: 5 м-1052 м; точность:
± 50 ppm; Разрешение: 10 кГц

Разрешение
Пропускная способность

280 кГц

C/N

> 50dB

Гул измерения
Диапазон

2% до 15%

Цифровое телевидение

Уровень мощности

Диапазон: от-30 дБмВ до + 60 дБмВ;
Точность: ± 2 дБ; Разрешение: 0,1 дБ

Частота

Диапазон: 46 МГц до 1052 МГц;
Точность: ± 2 дБ; Разрешение: 0,1 дБ

Поддержка стандарта

ITU-T J.83 Annex A, B, C, D

QAM демодуляции
Тип

Приложение A: QAM 16/32/64/128/256
Приложение B & C: QAM64/256

Чередование глубины

128x1 ~ 128x4 (J.83B); 12x17 (J.83A/C)

Символ диапазон скорости цифрового потока

4 мс/сек до 7 мс/сек

Дополнительная информация

41 дБ; точность ± 2 дБ

BER

1E-3 для 1E-9

Созвездие
Режим отображения

QAM64 и QAM256 с увеличением
И уменьшение зума возможности

8VSB (опция)

Частотный диапазон

46 ~ 1000 МГц

Уровень мощности
Диапазон

-35 дБмВ ~ + 60 дБмВ; точность: <
± 2. 0 дБ; Разрешение: 0,1 дБ

Тип модуляции

8VSB

Символ скорости

10,762 мс/с

Дополнительная информация

~ 40dB

BER

1E-3 ~ 1E-9

Созвездие

√

Линия прибор для измерения напряжения

Диапазон

От 0 В до 100 в (AC/DC) с точностью
± 2 V

Измеритель оптической мощности измерения(Опция)

Точность

± 0,23 дБ (± 5%)

Тип детектора

IngaasΦ300μm

Диапазон

-50 дБм ~ + 27 дБм

Линейность

0.07dB/10dB

Разрешение

0.01dBm, mW, μW, nW

Длина волны лазера

850nm, 980nm, 1300nm, 1310nm,
1490 нм, 1550 нм, 1610 нм

Интерфейс

Универсальный разъем FC \ SC \ ST
Интерфейс адаптера

VFL (визуальное расположение неисправности)(Опция)

Выходная мощность

10 мВт

Длина волны выхода

650±10nm

Стандарт безопасности

IEC 60825-1: 2007

Интерфейс

FC/ПК

TDR (Отображение времени домена)(Опция)

Диапазон измерений

5 м ~ 1200 м

Точная

± 1% диапазона

Разрешение

<1% диапазона

Другие

РЧ вход

75Ω

USB

USB Micro B 2,0

Ethernet

10/100 BASE-T

Дисплей

2,8 ”320x240 TFT LCD

AC/DC адаптер

100 В переменного тока до 240 В 50-60 Гц, постоянный ток
15В/0.9A

Батарея

7,4 V 2.5Ah литиевая батарея

Время зарядки

<4 часа

Время работы

> 5 часов

Измерение
(W×h×l)

200 мм × 106 мм × 54 мм

Вес

Около 600 грамм

Работа
Температура

-10 ~ + 40 °C

Коробка для хранения
Температура

-20 ~ + 70 °C

Функция опции

1. TDR

2. КПМ

3 VFL

Эта цена включает функцию TDR, но не включает OPM и VFL

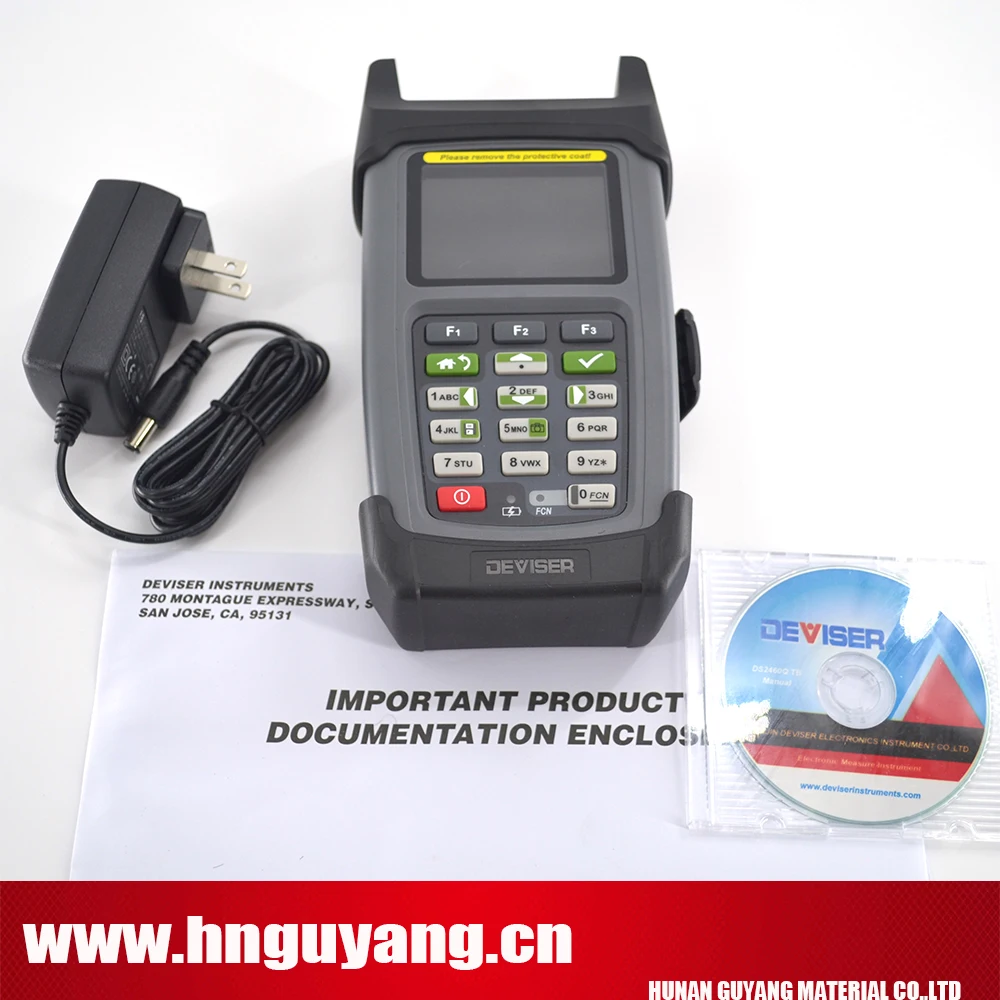

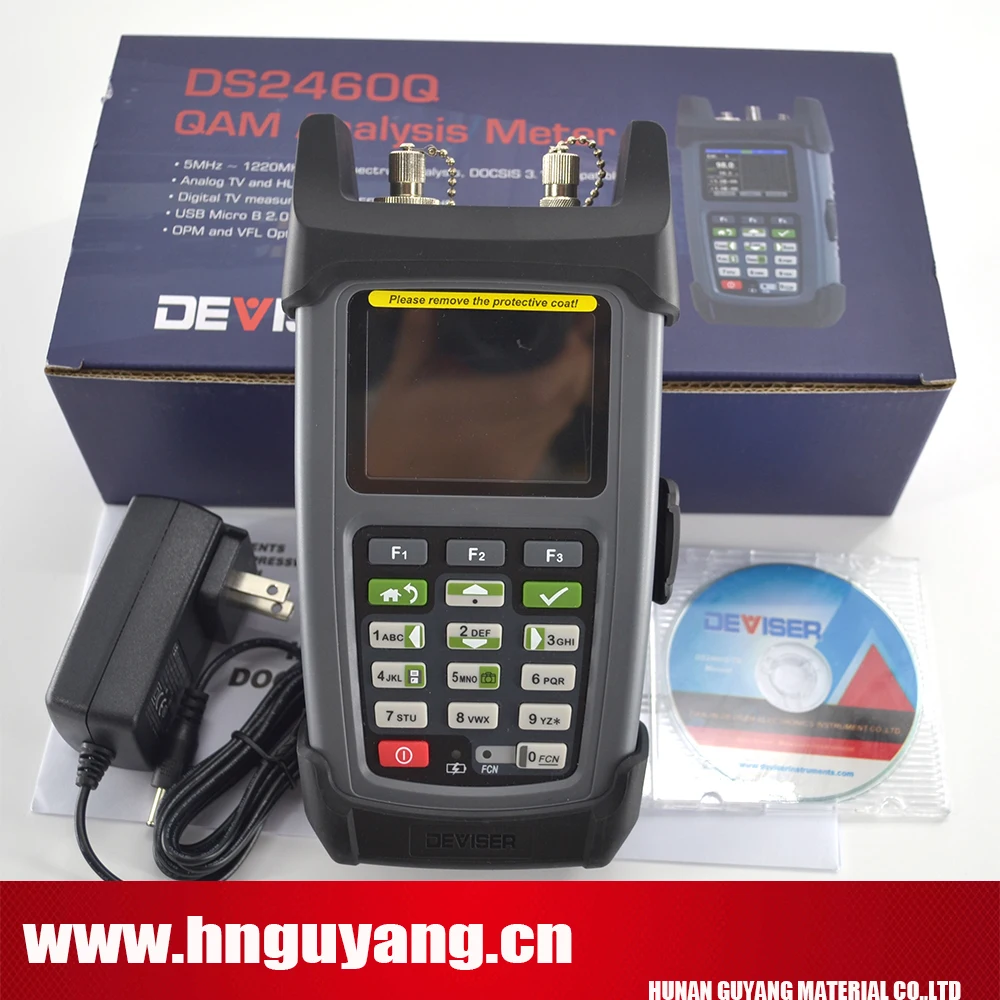

Стандартные аксессуары:

Стандартные аксессуары:

Кол-во

DS2460Q

1

AC-DC адаптер питания/зарядное устройство

1

Сумка для переноски

1

F подключения

2

Компакт-диск с программным обеспечением ручного и инструментального ящика

1
