ESP32-LyraT-Mini V1.2 руководство по запуску



Это руководство предоставляет пользователям функциональные описания, параметры конфигурации для ESP32-LyraT-Mini платы разработки аудио V1.2, а также как начать работу с платой ESP32-LyraT.

ESP32-LyraT-это Аппаратная платформа, предназначенная для двухъядерных аудиоприложений ESP32, например, Wi-Fi или BT аудио динамиков, пультов дистанционного управления на основе речи, подключенные смарт-бытовые приборы с одним или несколькими аудио-функциями и т. д.

ESP32-LyraT-Mini-это Моно-аудио плата. Если вы ищете стерео аудио плату, проверьтеESP32-LyraT V4.3 руководство по запуску.

Что вам нужно ESP32-LyraT-Mini плата V1.2 4-ohm динамик с Dupont Женский перемычки провода или наушники с 3,5 мм разъемом Два кабеля Micro-USB 2,0, тип A-Micro B ПК с ОС Windows, Linux или Mac OS

Дополнительные компоненты

Micro SD-карта Литий-ионный аккумулятор

Если вы хотите начать использовать эту плату прямо сейчас, перейдите прямо в разделНачало разработки приложений.

Обзор

ESP32-LyraT-Mini V1.2-это плата для разработки аудио, произведеннаяEspressifПостроено вокруг ESP32. Он предназначен для аудио приложений, обеспечивая аппаратное обеспечение для обработки звука и дополнительной оперативной памяти поверх того, что уже находится на плате чипа ESP32. Специфическое оборудование включает в себя:

Модуль ESP32-WROVER-B Аудио чип для codec Чип ADC МикрофонНа борту Аудиовыход 1 х 3-ваттный динамикВыход Карта MicroSDСлот (1 линия) Восемь клавиш Два светодиода системы JTAGИUARTТестовые точки ИнтегрированныйUSB-UART мостовой чип Литий-ионныйУправление зарядкой аккумулятора

На схеме блоков ниже представлены основные компоненты ESP32-LyraT-Mini и соединения между компонентами.

ESP32-LyraT-Mini блок-схема

Компоненты

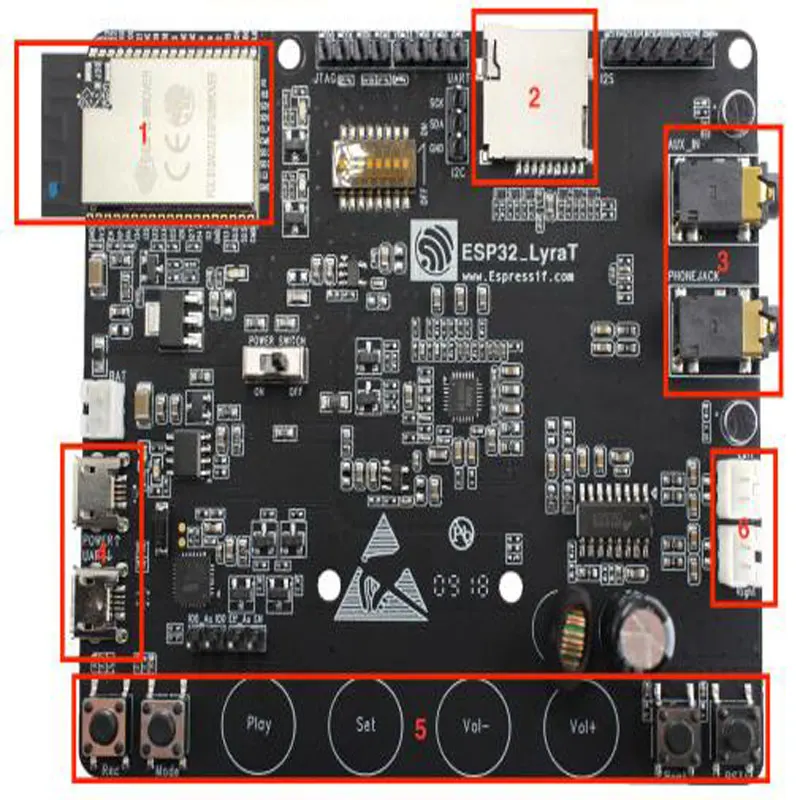

В приведенном ниже списке и рисунке описаны ключевые компоненты, интерфейсы и элементы управления ESP32-LyraT-Mini, используемые в этом руководстве. Для получения подробной технической информации об этой плате, пожалуйста, обратитесь кESP32-LyraT-Mini V1.2ИESP32-LyraT-Mini V1.2 схема(PDF). В приведенном ниже списке приводится описание, начиная с верхнего правого угла изображения и по часовой стрелке.

Аудио чип для Codec Аудио чип для codec,ES8311, Является моно аудио кодеком низкой мощности. Он состоит из 1-канального ADC, 1-канального DAC, предварительного усилителя с низким уровнем шума, драйвера для наушников, цифровых звуковых эффектов, функций аналогового смешивания и усиления. Он совместим сМодуль ESP32-WROVER-BБолее I2S и I2C автобусы для обеспечения аудио обработки в аппаратном обеспечении независимо от аудио приложения. Аудиовыход Выходное гнездо для подключения наушников с 3,5 мм стереоразъемом. (Обратите внимание, что плата выводит моно сигнал) Выход динамика Выходная розетка для подключения 4 Ом динамика. Контакты имеют стандартный шаг 2,54 мм/0,1 дюйма.

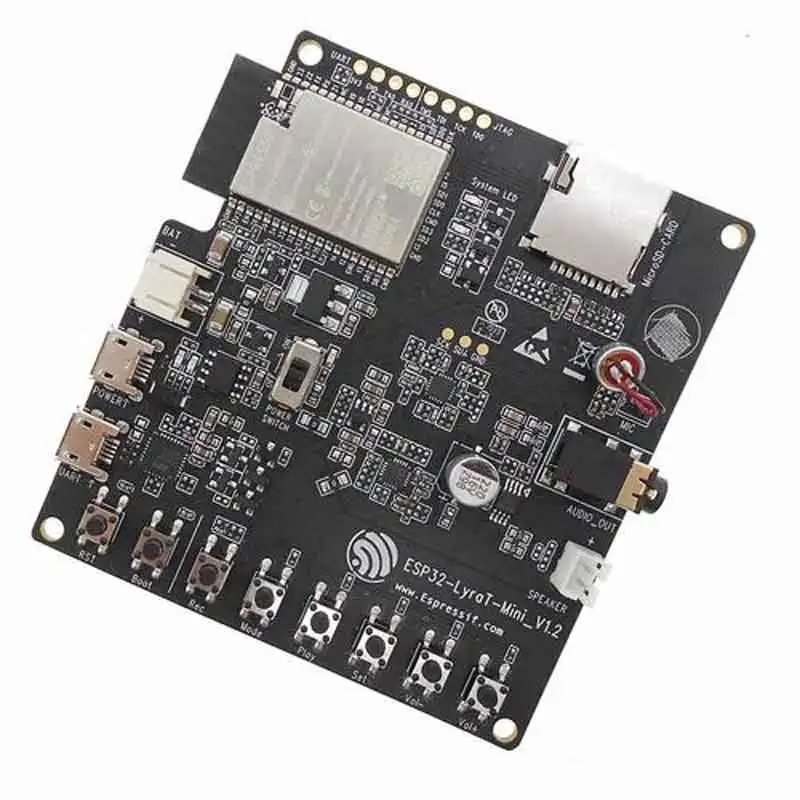

ESP32 LyraT-Mini V1.2 обзор макета платы

USB-UART порт Функции как интерфейс связи между ПК и ESP32. Usb-порт питания Обеспечивает источник питания для платы. Светодиоды в режиме ожидания/зарядки Режим ожиданияЗеленый светодиодный индикатор показывает, что мощность была применена кUsb-порт питания.ЗарядкаКрасный светодиодный индикатор показывает, что аккумулятор подключен кРазъем для аккумулятораЗаряжается. Включение питания Кнопка включения/выключения питания: Переключение на верхнюю мощность; Включение платы; Переключение на нижнюю мощность; Выключение платы. Светодиодный индикатор питания Красный светодиодный индикаторВключение питанияВключен. Модуль ESP32-WROVER-B Модуль ESP32-WROVER-B содержит чип ESP32 для обеспечения подключения Wi-Fi / BT и мощности обработки данных, а также интегрирует флеш-память 32 Мбит SPI и 64 Мбит PSRAM для гибкого хранения данных. Начало разработки приложений

Перед включением ESP32-LyraT-Mini, пожалуйста, убедитесь, что плата была получена в хорошем состоянии без очевидных следов повреждения.

Начальная настройка

Подготовьте доску для загрузки первого образца:

Подключите 4-ом динамик кВыход динамика. Подключение наушников кАудиовыходЭто вариант. Подключите кабели Micro-USB к ПК иОба порта USBESP32-LyraT-Mini. Светодиодный режим ожидания(Зеленый) должен включаться. При условии, что аккумулятор не подключен,Зарядный светодиодный(Красный) мигнет каждые пару секунд. Тогл сверхуВключение питания. КрасныйСветодиодный индикатор питанияДолжен включаться.

Если это то, что вы видите на светодиодах, плата должна быть готова к загрузке приложения. Теперь подготовьте ПК путем загрузки и настройки инструментов разработки, что обсуждается в следующем разделе.

Разработка приложений

Как только плата будет изначально настроена и проверена, вы можете начать подготовку инструментов разработки. РазделУстановка Шаг за шагомПройдитесь по следующим шагам:

Настройка ESP-IDFЧтобы получить общую схему разработки для чипов ESP32 (и ESP32-S2) на языке C; Получите ESP-ADFУстановка API для аудио приложений; Настройка пути к ESP-ADFДля того, чтобы система была в курсе специфического аудио API; Начните проектЧто предоставит образец аудио приложения для платы; Подключите устройствоДля подготовки приложения к загрузке; Постройте проектЧтобы наконец запустить приложение и воспроизвести музыку.
