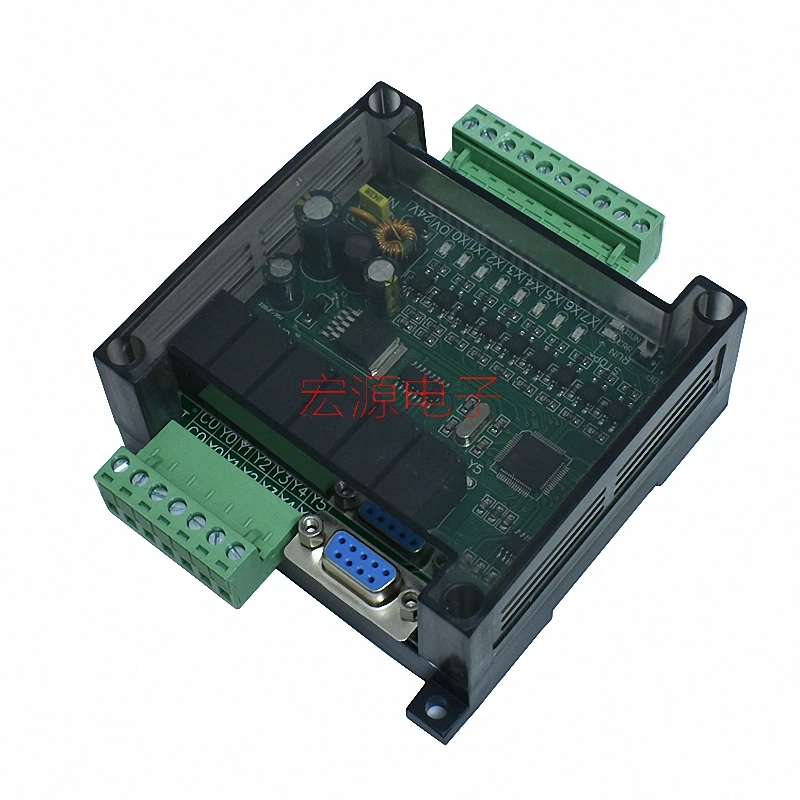

DC24V FX1N-14MR промышленная плата программируемый логический контроллер Выход plc |

DC24V FX1N-14MR промышленная плата программируемый логический контроллер Выход plc |

Вид продукции: FX1N-14MR

Тип выхода реле: управляемый контактор переменного тока. Промежуточное реле. Электромагнитный клапан. (макс. 5А)

Мощность питания: DC24V

Вход: X0-X7 в общей сложности 8 точек

Выход: Y0-Y5 всего 6 точек.

Объем памяти: 8000 шагов.

Скорость загрузки aud: 9,6 кбит/с

Режим программирования: программное обеспечение для программирования Mitsubishi GX разработчик или GX Works2 программирование, загрузка, отладка, мониторинг (можно легко отлаживать во время мониторинга).

Размер: длина 120 мм * ширина 96 мм * высота 40 мм

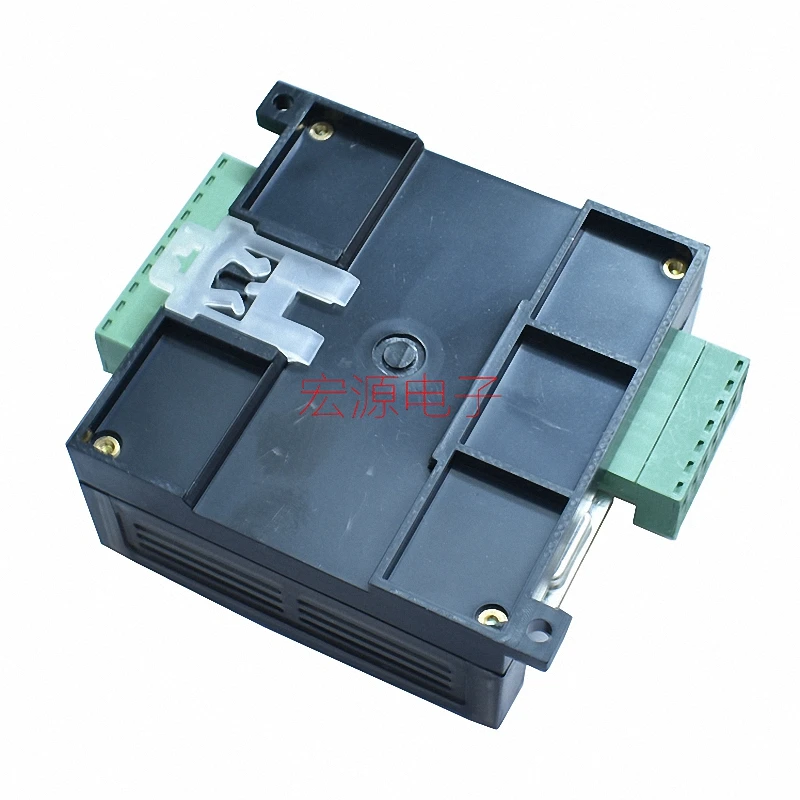

Способ установки: пробивная установка

Не требуется преобразование программного обеспечения, такой же метод загрузки, как обычный ПЛК

M8000 (Операция «мониторинг контакта), M8001 (мониторинг эксплуатационных анти-контакт).
M8002 (инициализированный импульсный контакт), M8003 (инициализированный импульсный массажер контакт).
M8004 (контакт с индикацией ошибок).
M8011 (10 миллисекунды пульс), M8012 (100 миллисекунды пульс)

M8013 (1 секундный пульс), M8014 (1 минутный импульсный будильник).
M8020 (нулевой отметки), M8021 (брать товарного знака), M8022 (нести товарного знака).
M8029 (флаг выполнения инструкции).
M8033 (контакт с памятью).
M8034 (выходной контакт не указан).
Более ссылкой на FX1N серии.

Данный продукт в настоящее время поддерживает набор команд

Основные инструкции: LD, LDI и, ANI или, ORI, OUT, (OUTT, OUTC), SET, RST, ANB, ORB, MPS, MRD,
MPP, INV, LDP, LDF, ANDP, ANDF, ORP, ORF, RET, OUTM, SETM, RSTM, OUTS, SETS, SETS,
RSTS, PLS, PLF, MC, MCR, PI, END.
Инструкции по шагу: STL: поддерживает 8 параллельных ветвей. Различные номера состояния могут иметь двойные катушки.
Свяжитесь с сравнение инструкции по уходу за изделием

LD> =, LD <=, LD>, LD <, LD <>, LD = и> = и <=, и>, и <, и <>, и =, или> =, или <=, или>, или <, или <>, или =.
Инструкции по переносу и сравнения: MOV, CML, XCH, BCD, BIN, CMP, ZCP, FMOV. SMOV. BMOV.
Четыре арифметические инструкции: добавить, SUB, MUL, DIV, INC, DEC, WAND, WOR, WXOR, NEG.
Инструкции по циклическому сдвигу: SFTR, SFTL, SFWR, SFRD.
Инструкции по обработке данных: ZRST, DECO, ENCO.
Инструкции по потоку программ: CJ, вызов, SRET, IRET, EI, DI, FEND, WDT, для, далее.
Удобные инструкции: IST, ABSD, INCD, ALT, RAMP,
Высокоскоростные инструкции по обработке:

В соответствии с указанным, REFF, метро, HSCS, HSCR, сглаживатель перепадов напряжения, PLSY, PWM, плср (двусторонний импульсный выход, Y0, Y1 порт).
Периферийные Порты ввода/вывода: DSW, SEGL, от, до.
Инструкции по периферийному устройству: RS, PRUN, ASCI, HEX, CCD, VRRD, VRSC, PID.
Инструкции по позиционированию: ABS, ZRN, PLSV, DRVI, DRVA.
Работа часов: TCMP, TZCP, TADD, TSUB, TRD, TWR, HOUR.
