Ввода-вывода в arduino MEGA-это официально 5V, на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей использовать 3,3 V ввода-вывода. Этот CTE TFT LCD/SD щит для arduino MEGA обеспечивает подключение к TFT ЖК-модулю напрямую без проводов.
Щит используем реальные 5v до 3,3 V level перевод IC, таким образом, для того, чтобы он совместим со многими на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей модулей. Совместимость является самым высоким в тех случаях, когда по сравнению с обычными TFT экран, которые используют резисторы или буфер "сдвиг" 5V до 3,3 V. Совместимость вопросов, которые могут возникнуть при использовании данного способа перевести ввода-вывода уровне до 3,3 V, особенно при высокой скорости записи.

Экран подходит для двух типов TFT LCD модуля pinout:
(1) 40 pin версия LCD, которая обычно используется в предыдущей версии TFT Mega shield для Arduino MEGA 2560
(2) 32 pin версия LCD, которая обычно используется в STM32 development board (непаянный)

Щит направляет все ЖК-контакты для передачи данных в порт PC1-PC8 и PC12-19, контрольные контакты для PD0-PD3, эта конструкция может достичь высокой скорости передачи данных (три цикла для записи стробоскопа на ЖК-дисплей) для максимальной скорости ЖК-дисплея. Интерфейс SPI (для SD или управления вспышкой)-это путь к заголовку ISP arduino, так что высокая скорость передачи SPI с DMA может быть достигнуто.

Особенности:
Размер 5V до 3,3 V level перевод с помощью TI SN74ALVC164245 для ЖК-дисплей кабель для передачи данных, TI SN74LVC4245 для ЖК-дисплей линии управления и SPI линии.
Высокая совместимость, один щит для многих типов TFT LCD модулей.
Привод TFT LCD для Arduino из-за просто подключения к основной плате Arduino MEGA 2560, без летающих проводов.
Совместимость с картой памяти 32-pin-версии ЖК-дисплей, которая широко используется в STM32 Совет по развитию.
На плате слот для sd-карты.
На плате SPI flash footprint с регулируемым выбором CS, для обновления, чтобы включить IC для рисования текста на ЖК-дисплее, а также для поддержки библиотеки SPIFlash.
Данная панель имеет встроенный 1A 3,3 V регулятор подачи тока к экрану.
ЖК-дисплей мощность 3,3 V 5V выбирается через припоя джемперы.
ЖК-дисплей Подсветка (Леда +) 3,3 V. 5 в или ШИМ выбирается через паяльные перемычки.

Экран совместим с Arduino MEGA 2560 и следующим ЖК-дисплеем:
2,2 "TFT LCD модуль (220x176)
2,8 "TFT LCD модуль (320x240)
3,2 "TFT LCD модуль с IC шрифта (320x240)
3,2 "TFT LCD модуль с высоким разрешением и IC (480x320)
3,5 "TFT ЖК-модуль с IC шрифта (480x320) (полный угол обзора IPS панель)
4,0 "TFT ЖК-дисплей модуль с шрифт IC (480x320)
4,3 "TFT LCD модуль с IC шрифта (480x272)
5,0 "TFT ЖК-дисплей модуль с шрифт IC (800x480)
7,0 "TFT LCD модуль с IC шрифта (800x480)

Технические характеристики:

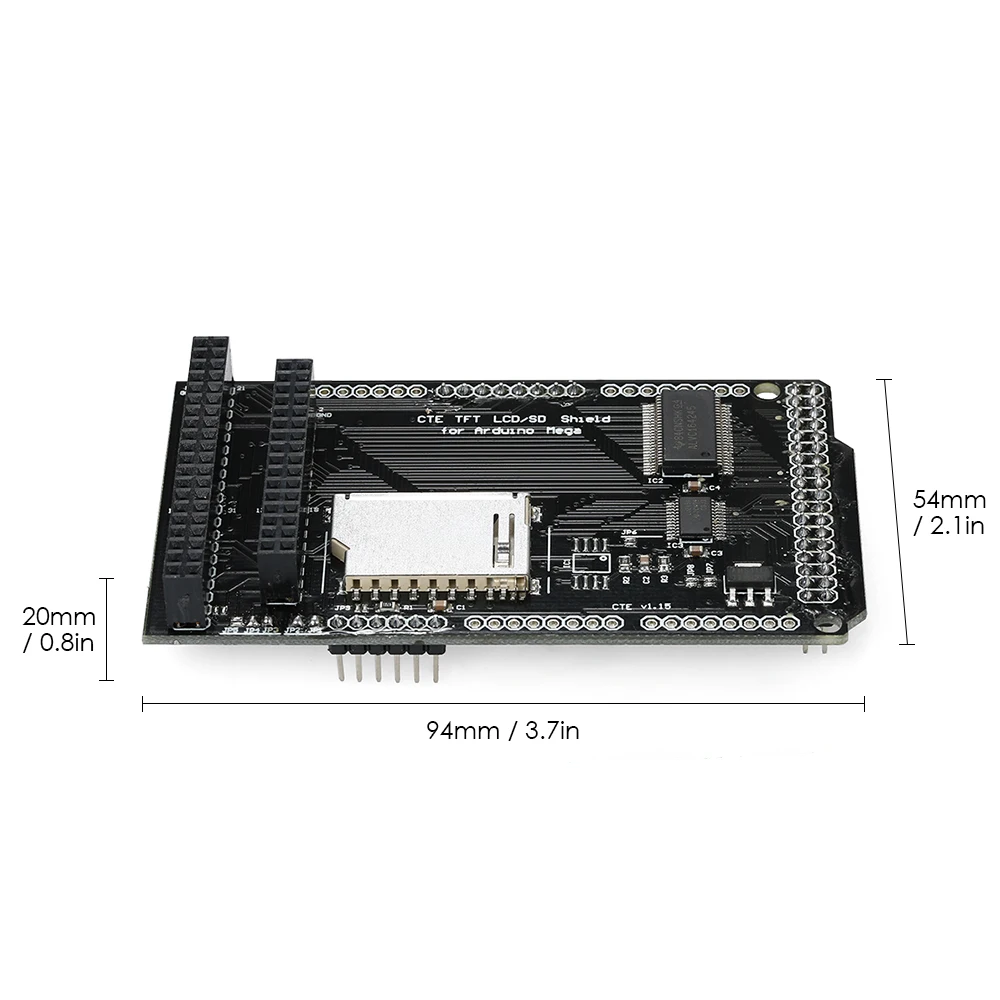

Размер платы: 94*54*20 мм/3,7*2,1 * 0.8in
Вес: 29 г/1,0 унций
Размер посылка: прибл. 10*6*2 см/3,9*2,4 * 0.8in
Вес посылка: прибл. 31g/1,1 oz

Посылка список:
1 * TFT/SD щит для Arduino MEGA 2560
