Базовый набор AUTEL MaxiScope MP408 автомобильный осциллограф дисплей для чтения



AUTEL MaxiScope MP408 базовый комплект Автомобильный осциллограф чтение и отображение электрических сигналов 4 канала работы с ПК и Maxisys

Введение

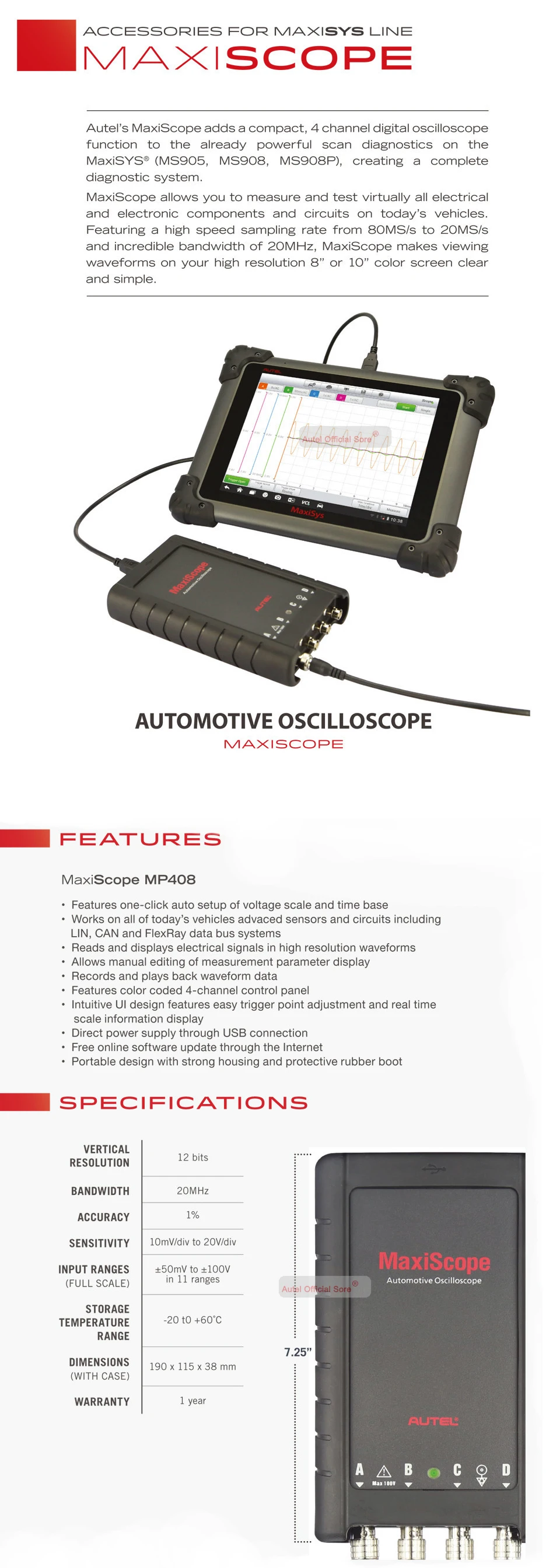

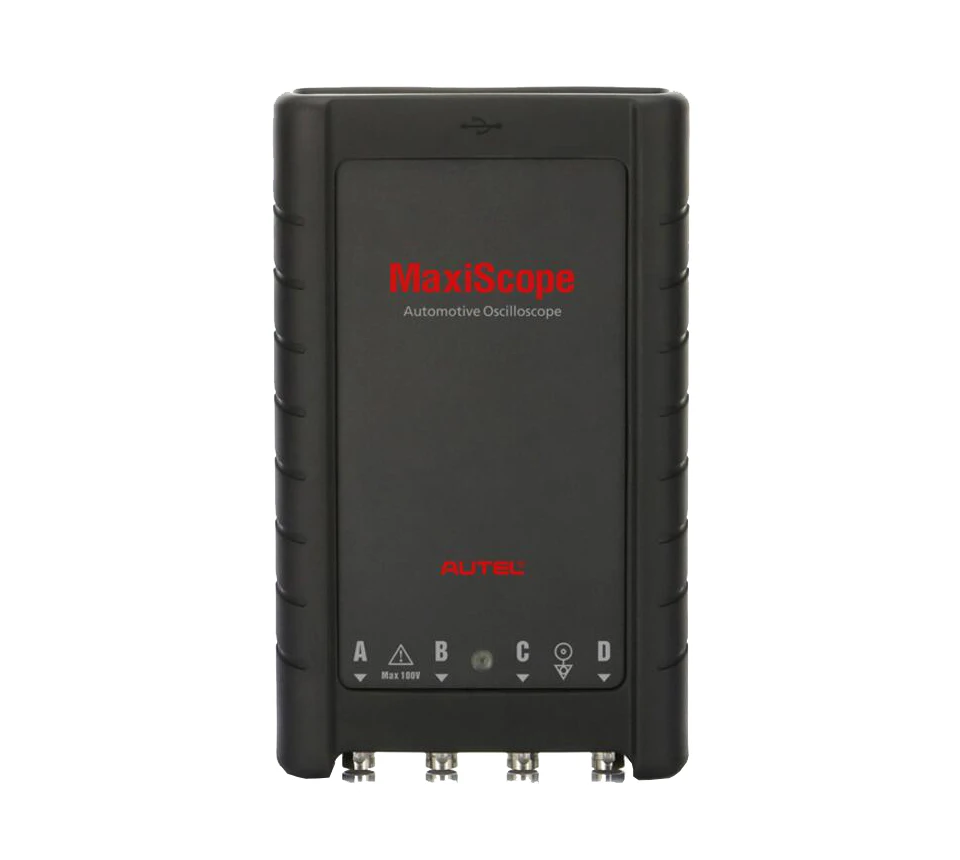

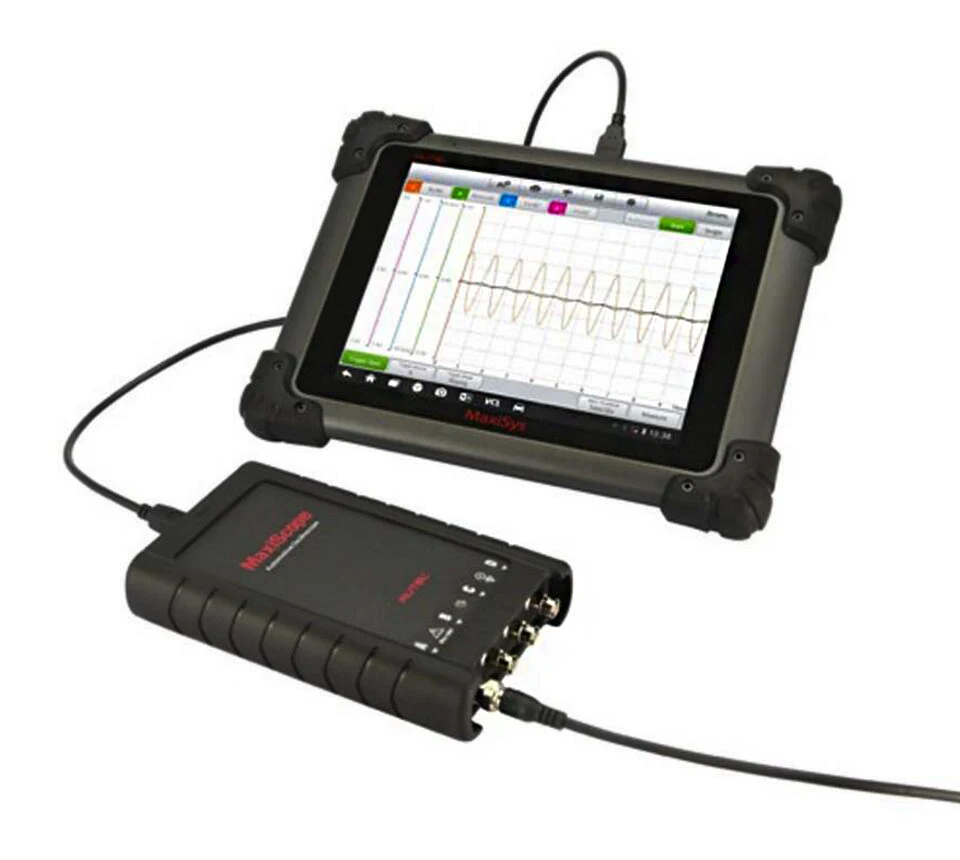

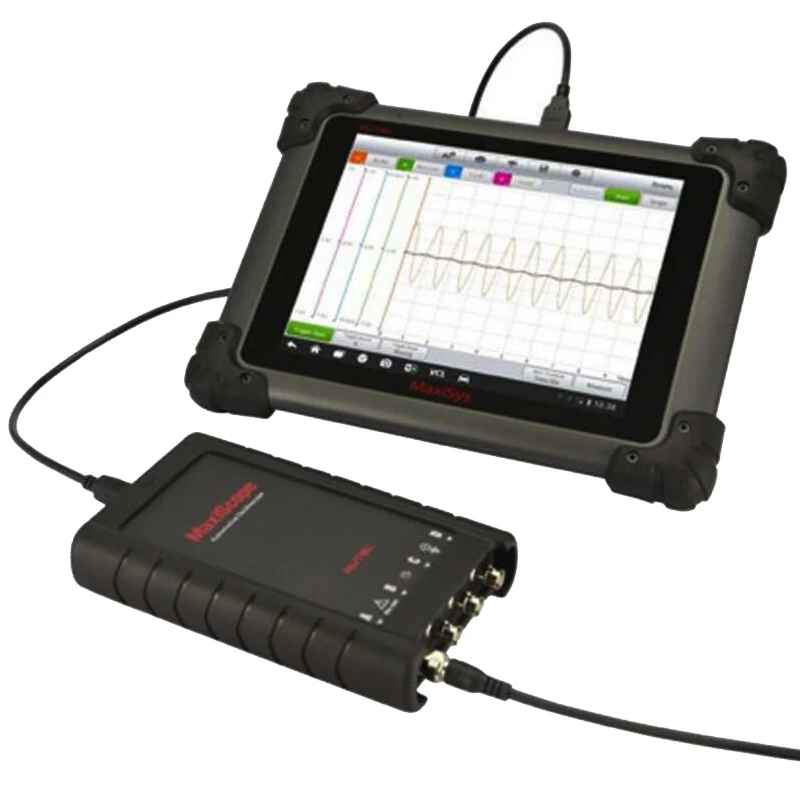

MaxiScope MP408 основанная ПК 4-канальный автомобильный осциллограф. Он работает в сочетании с вашим ПК или планшет maxisys, который превращается в мощный диагностический инструмент, предоставляя вам представление о внутренней работе электронных схем транспортного средства. Благодаря удобному для пользователя дизайну пользовательского интерфейса в сочетании с непревзойденными характеристиками оборудования, система MP408 может измерять и тестировать практически все электрические и электронные компоненты и схемы в любых современных транспортных средств. Питание для модуля MaxiScope MP408 поставляется непосредственно с usb-порта подключенного ПК, что делает систему очень универсальной и портативной в использовании.

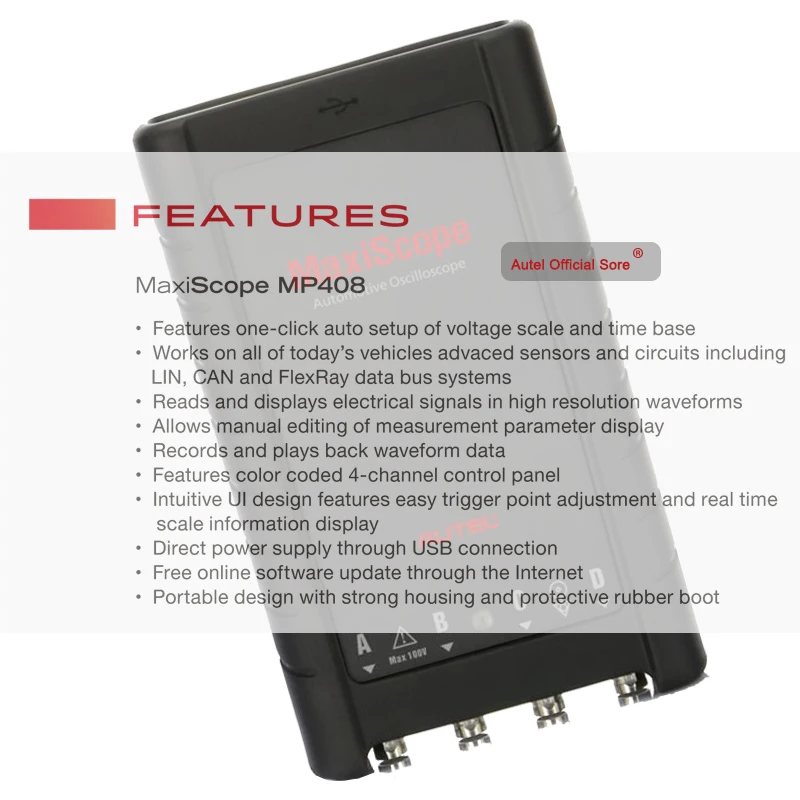

Особенности

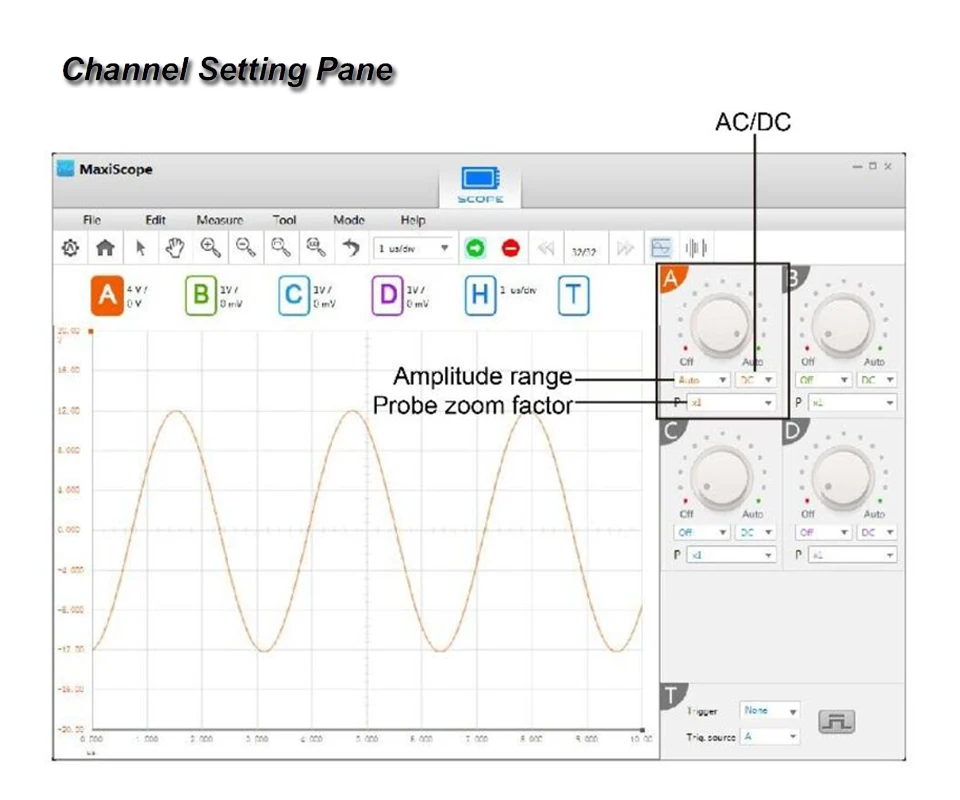

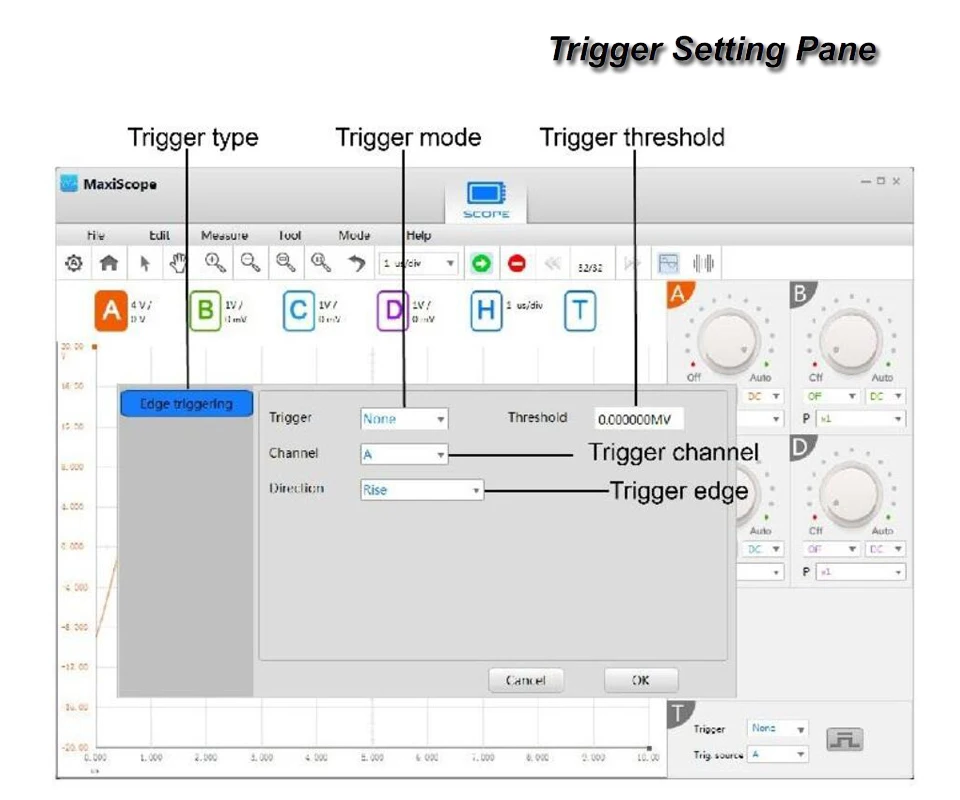

Функция автоматической настройки шкал напряжения и временной базы в один клик Работает на всех моделях и моделях современных транспортных средств Совместимость со стандартами шин передачи данных LIN, CAN и FlexRay Считывает и отображает электрические сигналы в форме сигналов высокого разрешения Позволяет вручную отрегулировать отображение параметров измерения Сохранение и просмотр данных о форме волны Особенности цветовую кодировку 4-канальный панель управления Интуитивно понятный дизайн пользовательского интерфейса обеспечивает легкую регулировку точки запуска и отображение информации в реальном времени Прямое питание через usb-соединение Бесплатное онлайн обновление программного обеспечения через Интернет Портативный дизайн с прочным корпусом и защитным резиновым голенищем

Технические характеристики

Разрешение по вертикали 12 бит Каналы 4 Пропускная способность 20 МГц Точность 1% Чувствительность 10 мВ/div до 20 в/div ПК Интерфейс USB 2,0 кабель в комплекте Мощность требования Питание от USB порта Входные Диапазоны (полная шкала) ± V50mV до ± 100V в 11 диапазонах Вход сопротивление 1 м параллельно с 22 ПФ Вход Тип Одноконцевой, BNC разъем Вход муфта Программное обеспечение на выбор AC/DC Защита от перегрузки ± 200 в на одном входе Буфер памяти 32M образцы, распределенные между активными каналами Формы буфера До 1000 сигналов Развертки диапазонов 100ns/div до 1000s/div Операционной Температура диапазон От 0 °C до 50 °C (от 15 °C до 40 °C для точности котировки) Для хранения Температура диапазон От-20 °C до + 60 °C Диапазон влажности при хранении От 5% до 95% относительной влажности, без конденсации Размеры 190X115X38mm Вес <0,5 кг Максимальная частота дискретизации (однократная съемка) 1 или 2 канала в использовании 80 мс/с 3 или 4 канала в использовании 20 мс/с

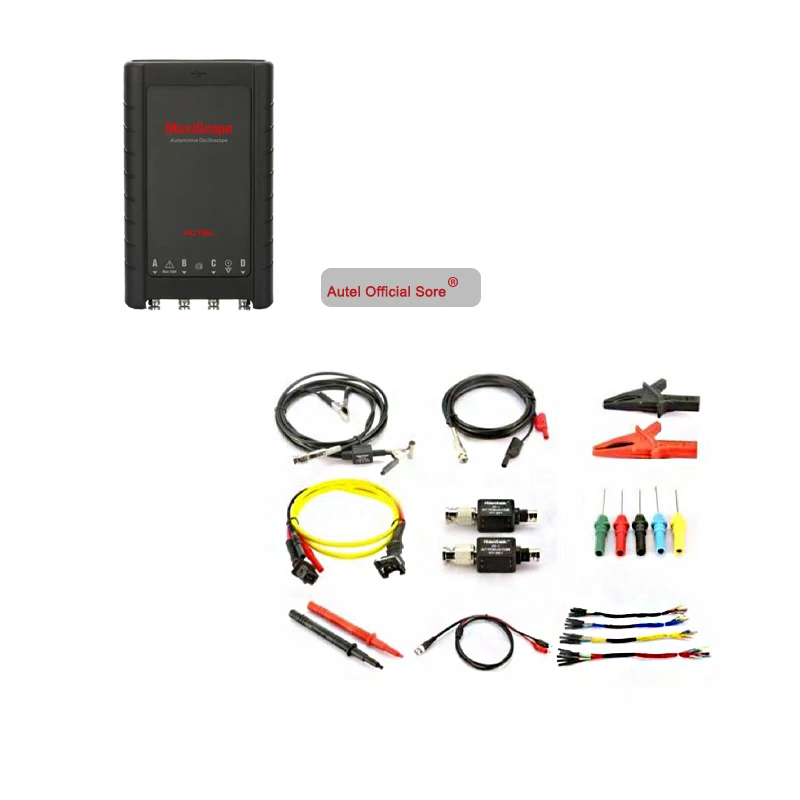

Упаковочный лист

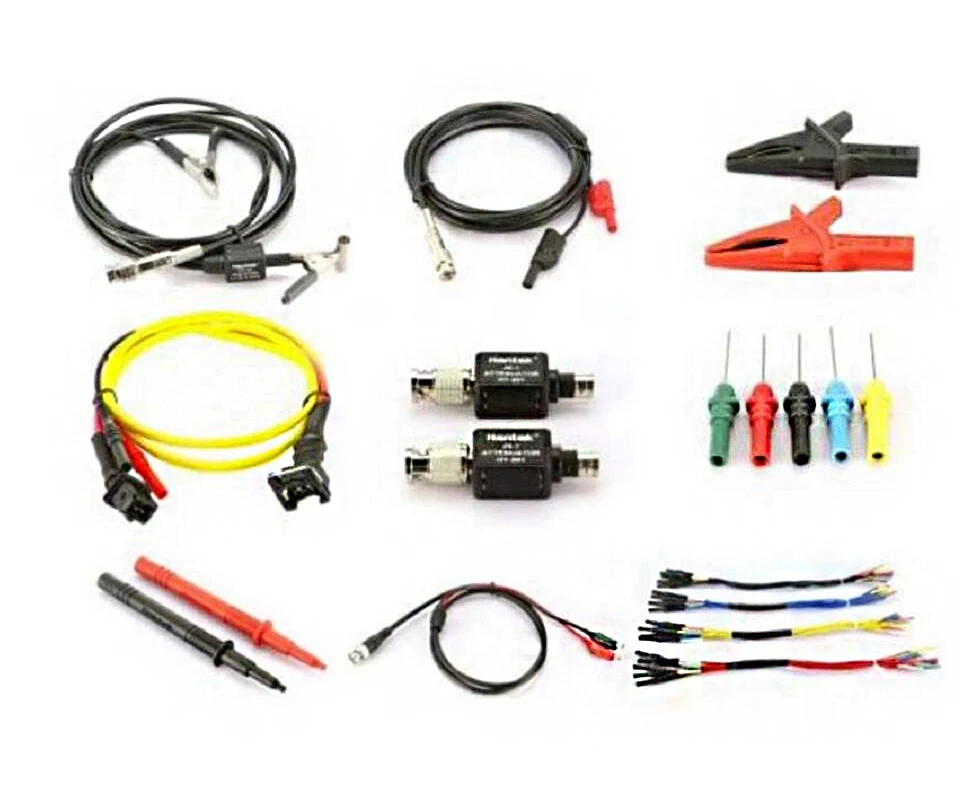

1,5 м USB кабель X1 3 м (10 футов) экранированные Тестовые провода-х4 Вторичное зажигание звукоснимателя-X1 2-контактный коммутационная свинцово-X1 Амортизаторы 20:1 - X2 Большой Крокодил клип набор-X1 пара Малый крокодил клип набор-X1 пара Набор зондов для иглоукалывания-X1 Мультиметра X1 пай
