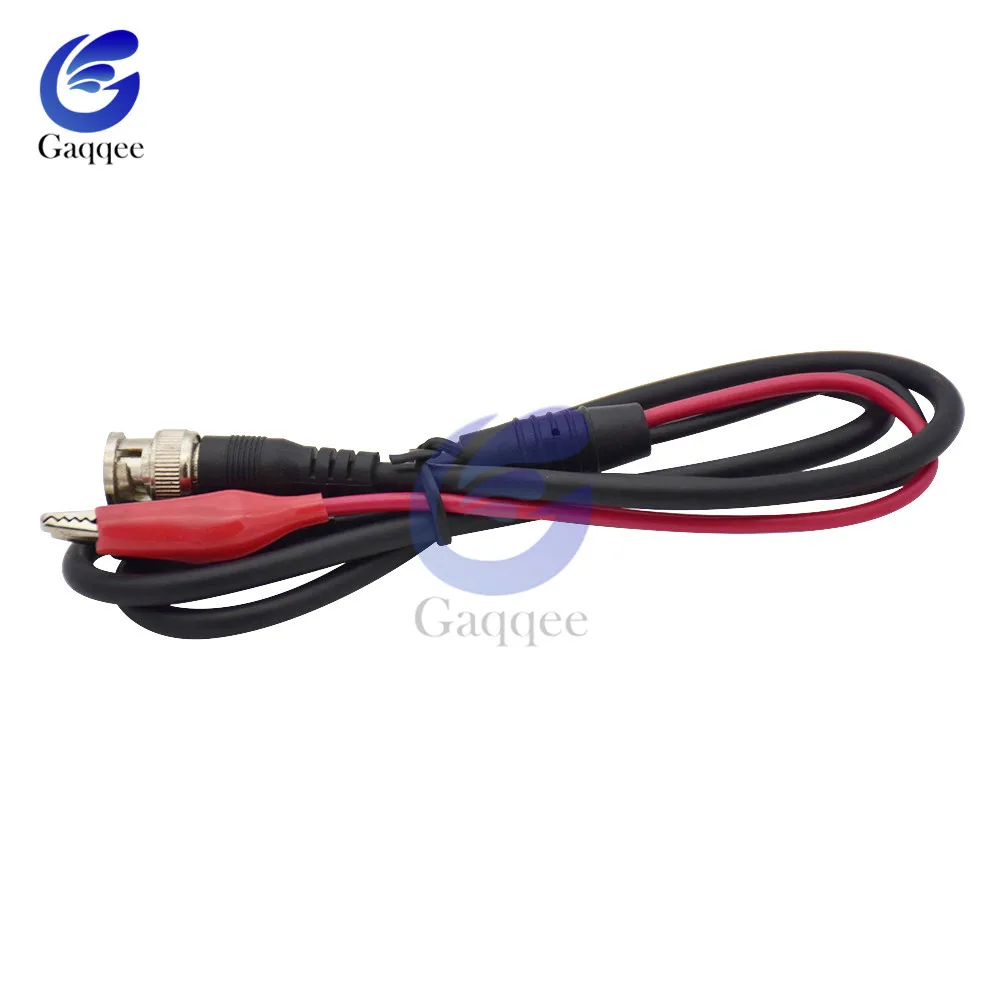

DIY Kit осциллограф 328 портативный цифровой 2 4 "TFT 1Msps 0-200 кГц STM32 с Зажим для щупа"

DIY Kit осциллограф 328 портативный цифровой 2 4 "TFT 1Msps 0-200 кГц STM32 с Зажим для щупа"

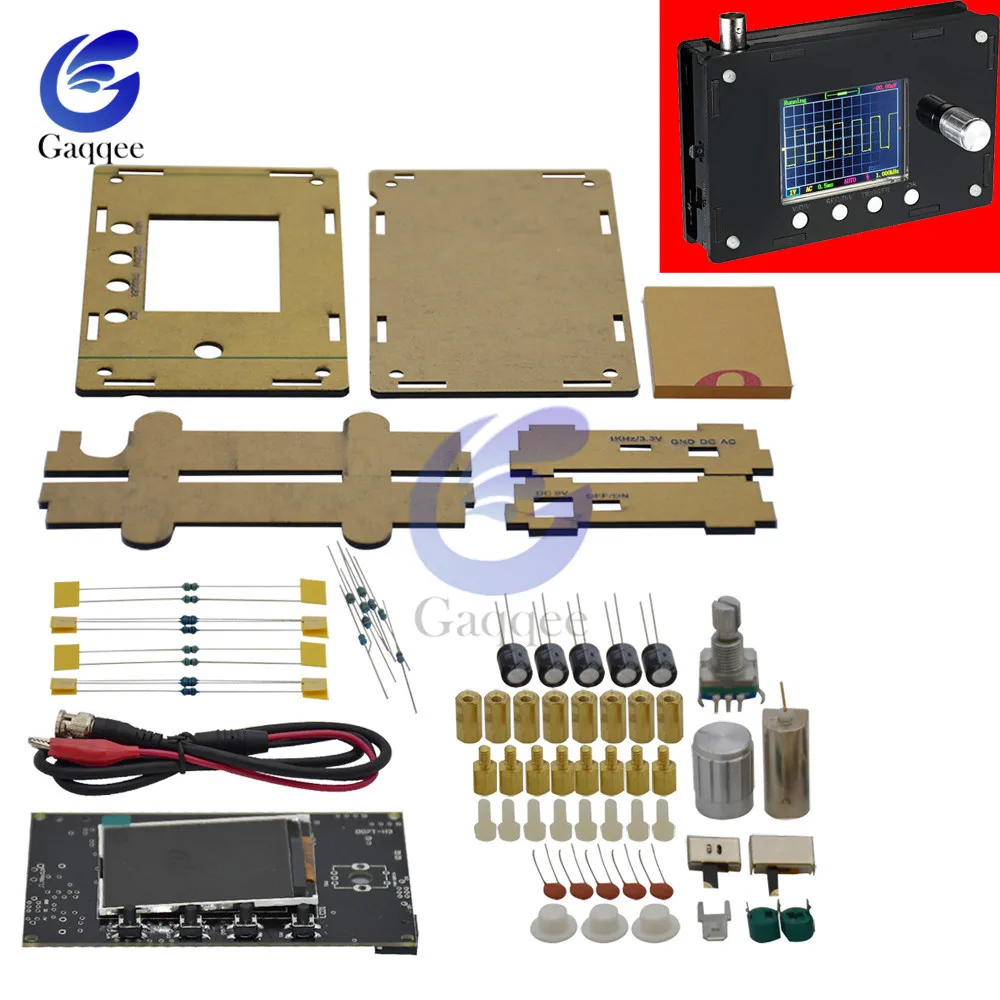

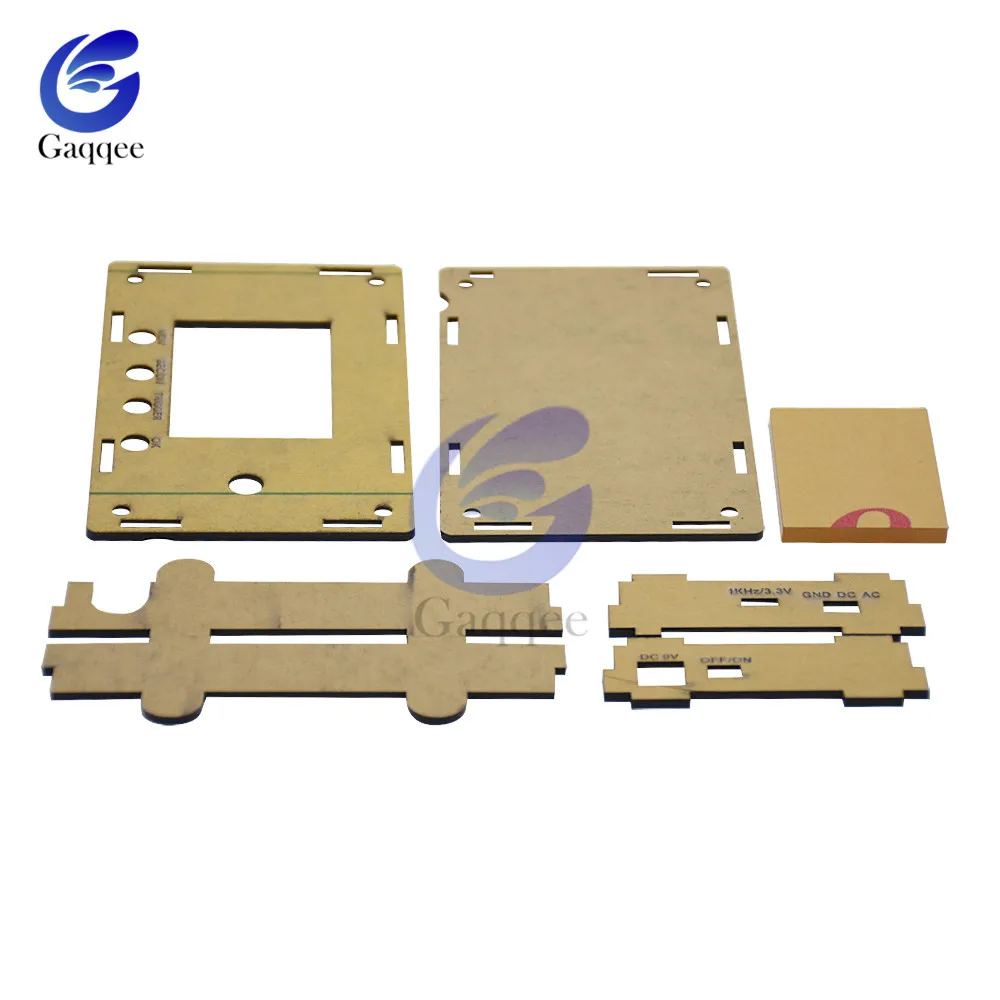

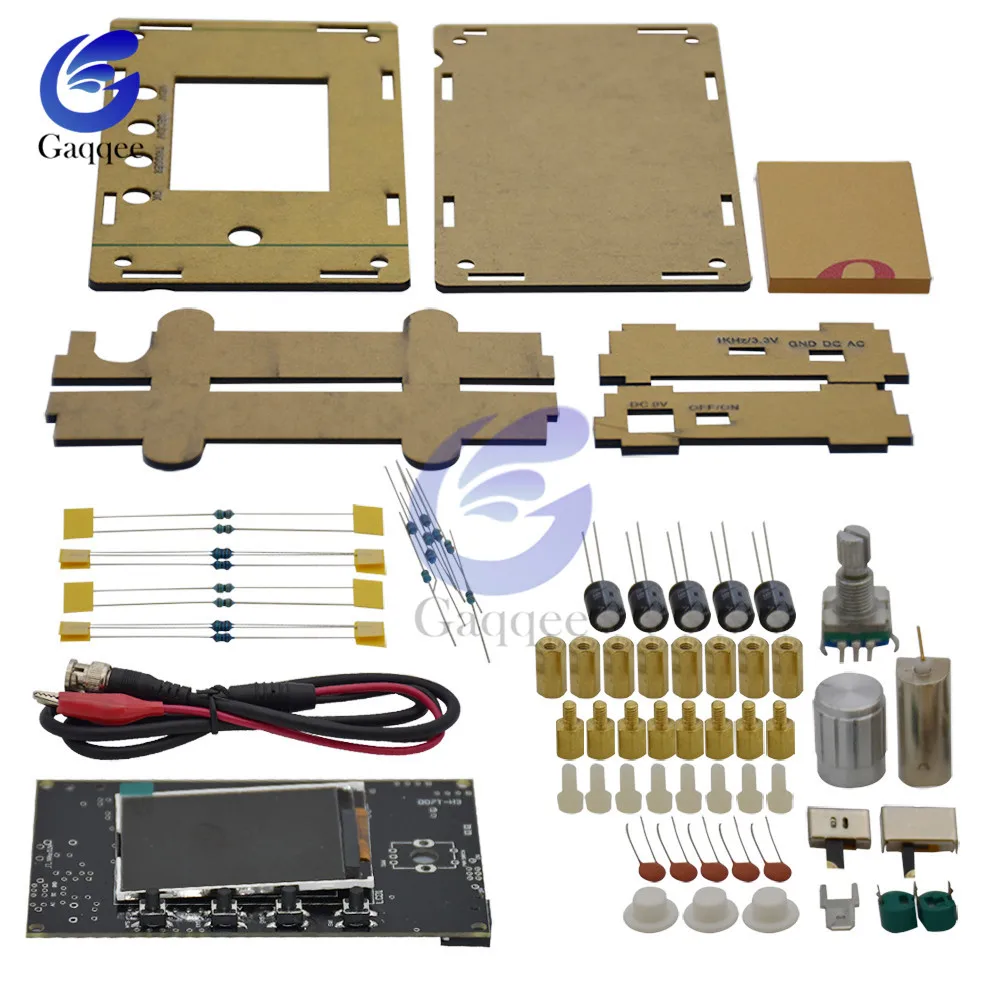

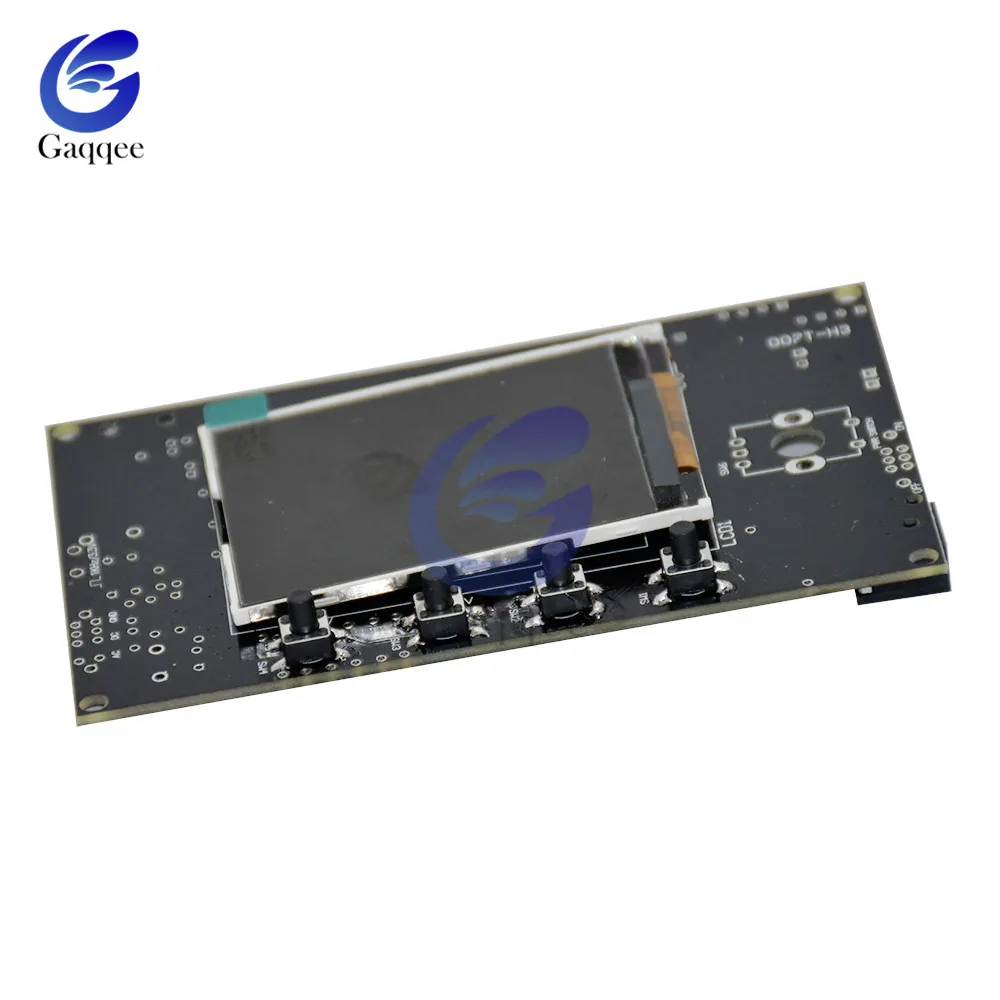

Этот товар является несобранной неразъемной частью. Покупатель должен закончить его самостоятельно. Описание: Этот мини-осциллограф предназначен для электронных любителей, чтобы узнать о электронике, пайке, программировании и STM 32. Он содержит основную плату контроллера, TFT LCD и другие электронные компоненты для DIY функционального мини-цифрового осциллографа. Характеристика: Используйте чип STM 32. Работает быстрее 138 и хорошо обрабатывает данные. Предварительно запрограммирован. Плата контроллера запрограммирована и протестирована перед отправкой с завода. Высокое качество и безопасность в использовании. Полный веселья. Это набор «сделай сам» и забавный осциллограф. Особенно подходит для тех, кто заинтересован в пайке и STM 32. С крутым черным чехлом. В отличие от 138, этот 311 имеет черный чехол для повара, что делает его удобным для использования в обучении и тестировании. Примечание: для этого осциллографа требуется источник питания постоянного тока 9 В 200 мА (не более 10 в, или он может быть сожжен) Спецификация: Входное сопротивление: 1 м ом Аналоговая полоса пропускания: 0-200 кГц Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд) Максимальная частота дискретизации в реальном времени: 1 Msps Поставляется 1 Гц/3,3 В квадратный волновой тестовый источник сигнала Точность: 12 бит Глубина буфера выборки: 1024 байт Вертикальная чувствительность: 5мв/див-20В/Див Регулируемое вертикальное смещение, и с инструкциями Режимы соединения: DC/AC/GND Горизонтальный базовый Диапазон времени: 10us/Div-50 s/Div (1-2-5 прогрессивный способ) С автоматическим, регулярным и одноступенчатым режимом, легко запечатлевать сигнал момента Доступный триггер подъема или падения кромки Регулируемое положение уровня триггера, и с инструкциями Наблюдательная предыдущая форма сигнала триггера (отрицательная задержка) Он может замораживать в любое время отображения формы волны (функция удержания) Подключение: Источник питания: 8 в-10 В постоянного тока, рекомендуемый 9 В постоянного тока, не более 10 в Зонд: Подключите зонд к BNC Функции кнопок: [V/DIV]: выбор для чувствительности и вертикального положения [Сек/див]: выбор для базы времени и горизонтального положения [Триггер]: выбор для режима триггера, уровня триггера или края триггера [Ок]: Нажмите один раз, чтобы развить функцию удержания, второй нажмите, чтобы выйти из функции удержания [ADJ]: клавиша со стрелкой, поворот влево и вправо, чтобы выбрать параметры, выбранный параметр будет выделен [Муфта SWITHC]: муфта может быть переключена на DC, AC или GND. Когда он переключается на GND, вход осциллографа отключен от внешнего входа и подключен к земле, а также вход 0 В Регулировка с компенсированием зонда: Отрегулируйте триммерный конденсатор C3 и C5: A) Подключите красный зажим probes к выходному терминалу сигнала, черный зажим не подключен B) Включите осциллограф для запуска, нажмите кнопку [ADJ] в течение 3 секунд. В нижней части экрана отображается выход амплитуды тестового сигнала, а затем нажмите [ADJ] для регулировки амплитуды до 0,1 В. C) Установите чувствительность до 50 мВ, настройте уровень триггера, чтобы сделать форму сигнала стабильной. D) Отрегулируйте C3, чтобы сделать форму волны прямоугольной. Настройка C3 завершена. E) Нажмите [ADJ] для регулировки амплитуды до 3,3 В и установите чувствительность до 1 в, отрегулируйте C5, чтобы сделать форму волны прямоугольной.
