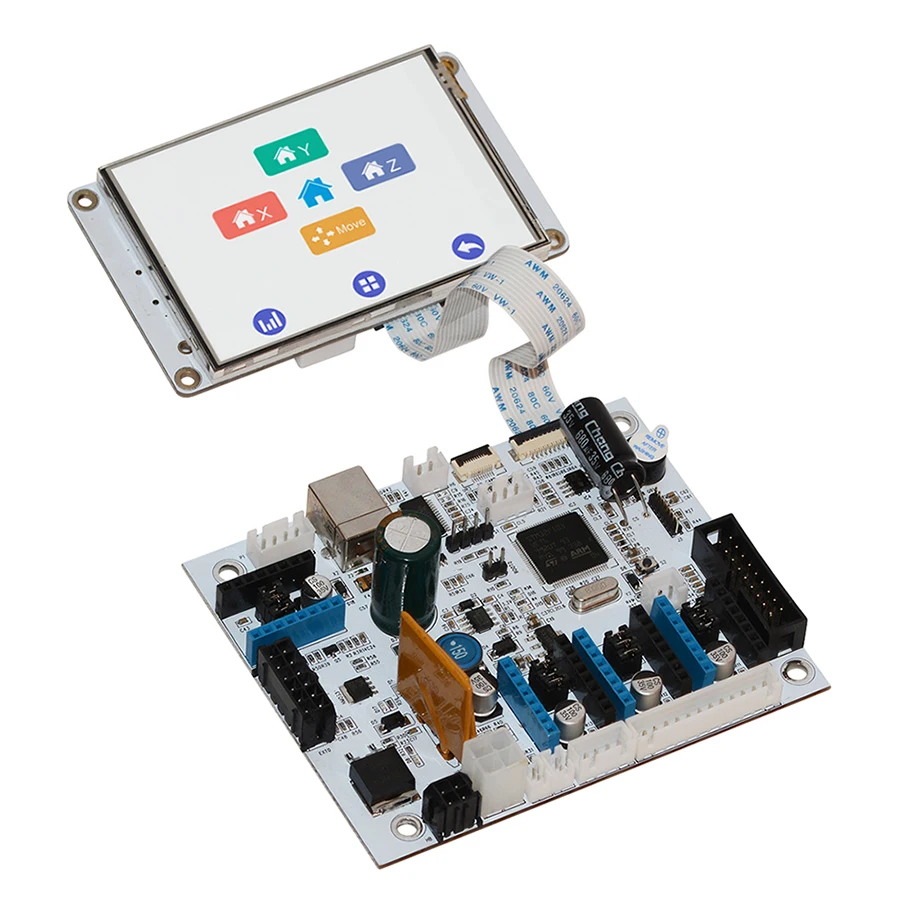

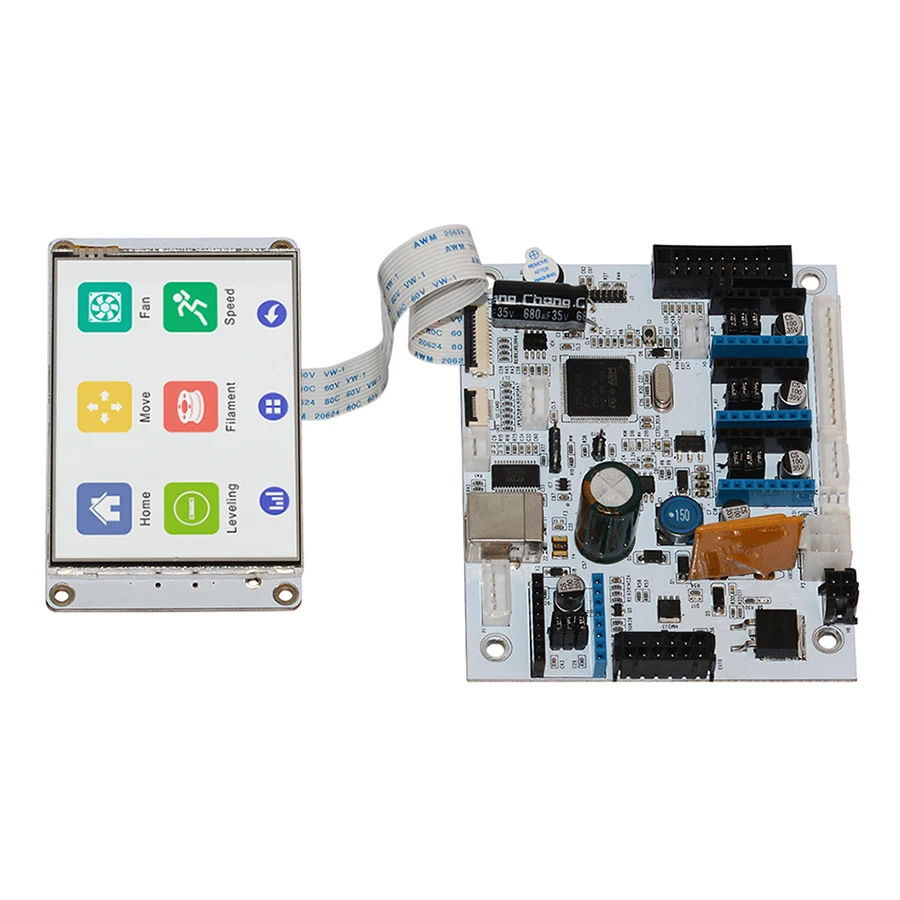

Комбинированная плата управления Geeetech GTM32 Mini S и сенсорный экран

1. Введение

GTM32-это полностью саморазработанная плата управления с открытым исходным кодом от Geeetech для высокопроизводительных 3D принтеров. Он обеспечивает единый интерфейс Geeetech, простой в сборке, компактный макет, высокая степень интегрирования и высокая производительность.

Плата управления GTM32 (далее-плата управления) принимает современный высокопроизводительный чип Cortex M3 core STM32F103, с частотой работы до 72 МГц. Плата управления поддерживает до 4 шаговых двигателей, а именно, осевой двигатель XYZ и экструдер. Пользователь может заменить водительские модули, такие как A4988 и TMC2100, в соответствии со своими нуждами. Кроме того, в нем используется высокопроизводительный чип USB серии FT232RL, который позволяет клиентам управлять платой управления через usb-кабель. Выходное напряжение составляет 12 В.

Geeetech Полноцветный Сенсорный экран дисплея 3,2 дюймов, разработанный, чтобы быть интуитивно понятный, отзывчивый и удобен для пользователя. Используя SD или tf-карту, вы можете управлять 3d-принтером с помощью сенсорного экрана, не подключенного к компьютеру. Полностью оптимизируйте процесс печати и используйте опыт работы.

2. Особенности GTM32

А. Использование высокопроизводительного Cortex M3 core chip STM32F103, с его частотой работы до 72 МГц.

Б. Использование высокопроизводительного чипа серии USN FT232RL, изготовленного FTDI, совместим с Windows, OS X, Linux и т. Д. Основной операционной системой.

C. Выходное напряжение платы управления GTM32 составляет 12 В. Он отличается сдвоенным блоком питания, включающим соответственно горячую кровать и другие электронные компоненты. Ток для горячей кровати 9A и 7A для других деталей.

D. Основная цепь принимает линейный предохранитель, с защитой от перегрузки по току и обратной защитой. Интерфейс электропитания USB имеет Восстановленный предохранитель, его ток составляет 500 мА.

E. Плата управления имеет три интерфейса для вентиляторов ШИМ.

F. Поддержка до 4 шаговых двигателей, а именно, осевого двигателя XYZ и экструдера. Общие драйверы шагового двигателя A4988 и TMC2100.

G. Двойной Температурный датчик входного сигнала: один для экструдера, другой для горячей кровати. Рекомендуется термистор 100 К.

H. Плата управления поставляется с расширенными интерфейсами для ЖК-дисплея и sd-карты, поддерживающими автономную печать.

I. Со звуком на плате.

3. Особенности полноцветных сенсорный Экран

A. 3,2 дюймов, интуитивно понятный, отзывчивый и удобен для пользователя.

B. Поддержка автономной печати с помощью SD или tf-карты. Оптимизируйте весь процесс печати.

C. Рабочее напряжение: 5 В

Включает в себя:

1x GTM32 плата управления

1x сенсорный экран

Вес нетто: 140 г

Вес доставки: 220 г
