Gu всегда имел хорошие отношения с ESS и является одной из первых компаний в китае, чтобы применить ES90X8 серии ЦАП чипы.

Когда ESS начал развивать usb аудио решение, Gustard был также первый клиентов, чтобы узнать, и активно совместная разработка, поэтому первый продукт U16 был запущен.

U16 является высокая производительность USB цифровой Аудио интерфейс родился под сильная поддержка ESS компании. Процесс его развития длился почти два года.

Технические характеристики

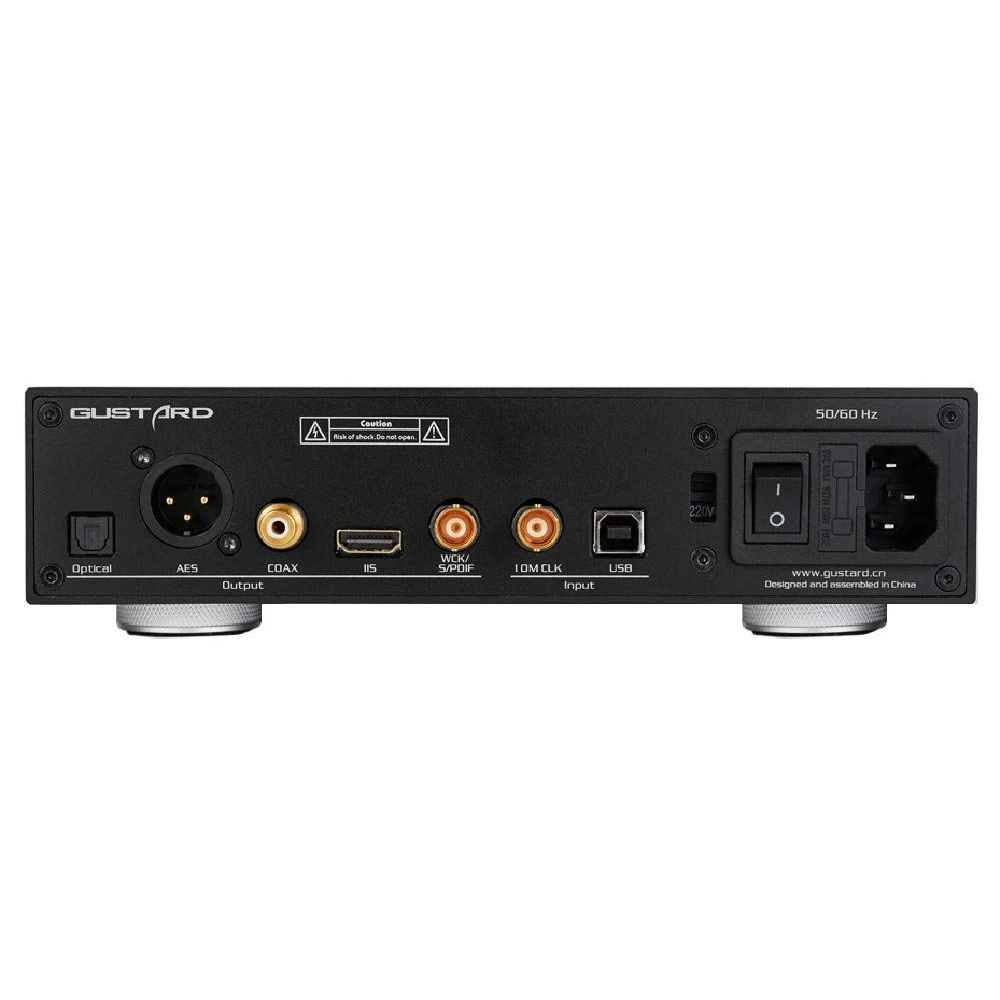

Цифровой вход:

USB порт:Женский порт usb type-B, поддержка USB2.0

Вход BNC 10 м:Входное сопротивление 50 Ом, 0dBm-16dBm

Цифровой выход:

RCA коаксиальный S/PDIF порт:Выходное сопротивление 75 Ом, выходной уровень 500 mVpp @ 75 Ом нагрузка

24bit 44,1 К-384 К/DOP64-128

XLR AES3 порт:Выходное сопротивление 110 Ом, выходной уровень 2.1Vpp @ 110 Ом нагрузка

24bit 44,1 К-384 К/DOP64-128

Оптический порт TOSLINK:24bit 44,1 К-192 К/DOP64

Многофункциональный порт BNC:

Выходное сопротивление 75 Ом, S/PDIF выходной уровень:750 mVpp при нагрузке 75 Ом

Спецификация поддержки S/PDIF (когда выбран выход S/P):24bit 44,1 К-384 К/DOP64-128

Уровень выходного сигнала часов Word:3.3Vpp Макс @ noload

Частота вывода часов Word (когда выбран WCK OUT):PCM: 44,1 К-768 К.

DSD: 2,82 М-22,57 м

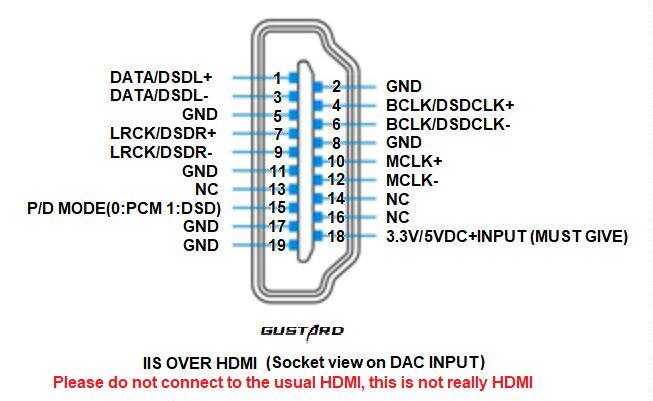

IIS по интерфейсу HDMI (нестандартный интерфейс HDMI):

Дифференциал I2S сигнала с LVDS Уровень выходного сигнала,

PCM: 32bit 44,1 К-768 К, DSD: 2,82 М-22,57 м (DSD64-DSD512)

Другое Технические характеристики:

Windows Драйвер поддерживает Windows 7 (SP1 и новее); Windows 8; Windows 10

Никаких дополнительных драйверов для Mac OS и Linux

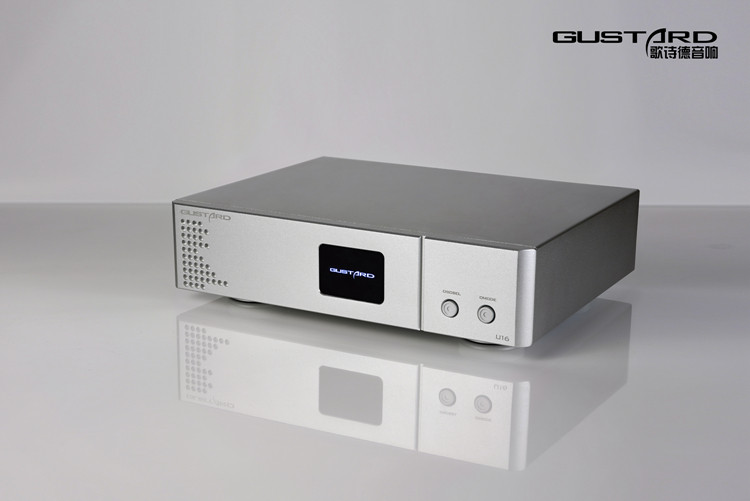

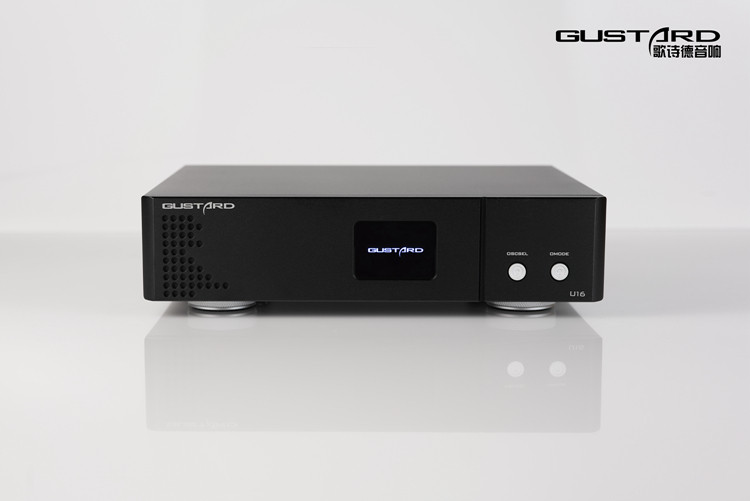

Все-алюминиевое шасси с пескоструйной поверхностью, доступное в серебре (белом) и черном цвете.

Блок питания переменного тока:AC 115 В/230 В 50/60 Гц

Мощность потребление:<15 Вт

Размеры:Ширина 220 мм * высота 50 мм * Глубина 170 мм (без выступающих частей)

Размер в упаковке:Длина 185 мм * ширина 170 мм * высота 85 мм

Вес с упаковкой:2,5 кг

Никаких дополнительных драйверов для Mac OS и Linux

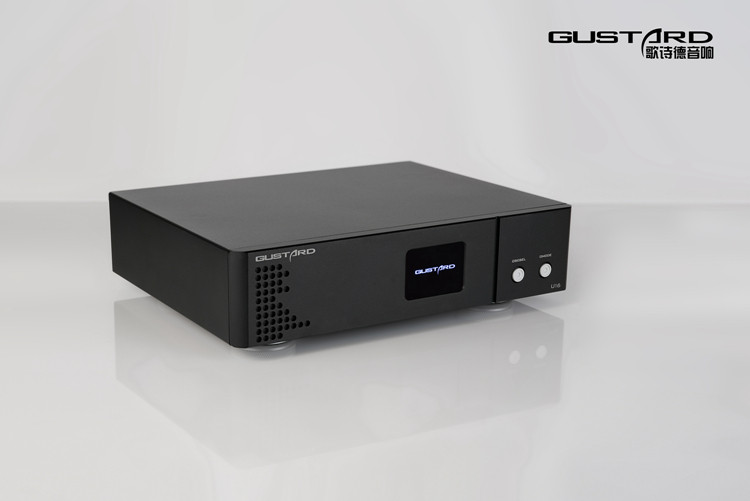

Gustard DDC-U16:

Строгий дизайн, разумная планировка, аккуратная работа, прочные материалы.

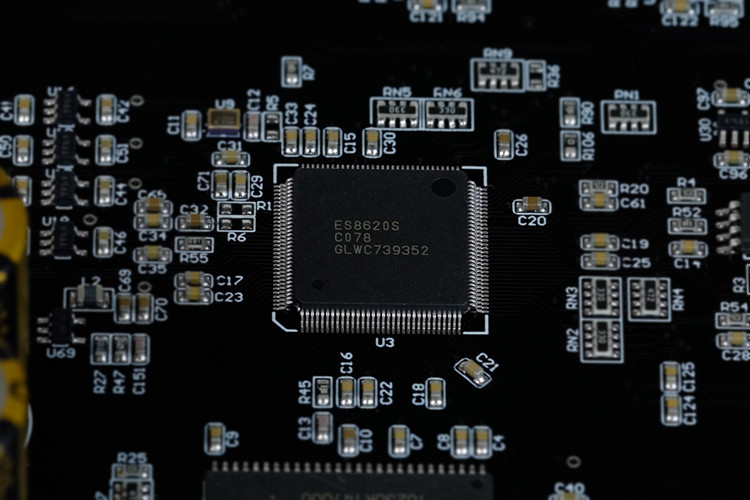

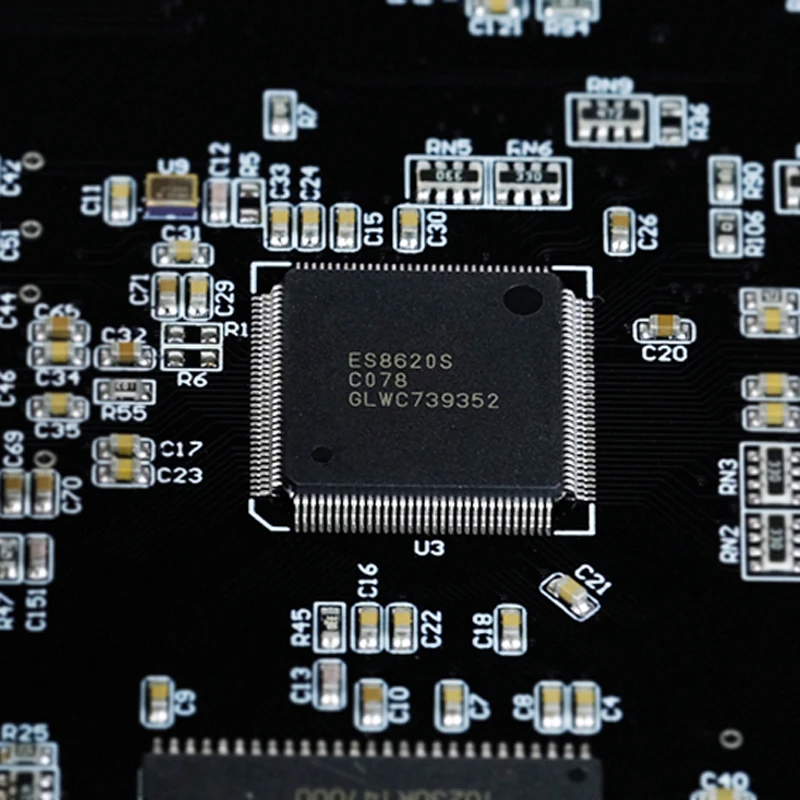

На основе новейшего аудиоинтерфейса USB ES8620 от ESS,

Поддерживает до PCM 32bit/768 кГц и DSD512, и поддерживает как DoP и нативный DSD.

Дизайн микросхемы аудиоинтерфейса USB ESS-это полностью оптимизированная архитектура для качественной обработки цифрового аудиосигнала. Это не универсальный чип с цифровым аудиоинтерфейсом USB, поэтому это немедленно с точки зрения улучшения качества звука;

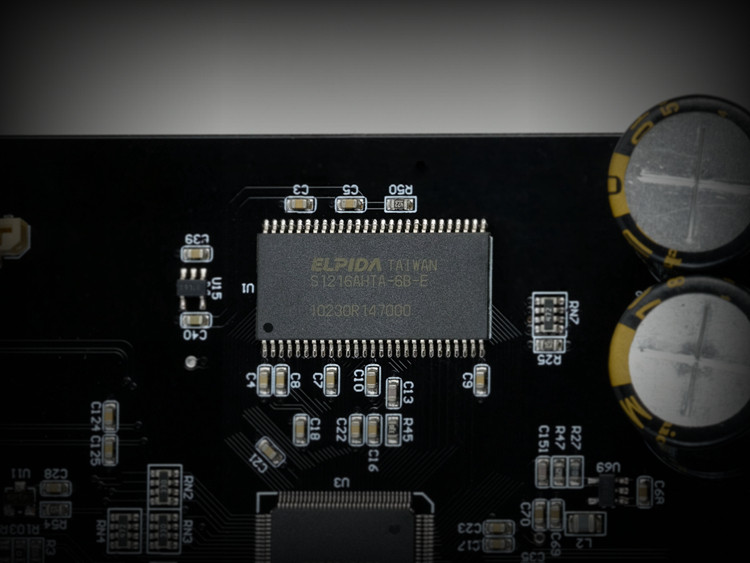

128 МБ SDRAM используется в качестве системного буфера и цифровой обработки звука FIFO.

Большая часть пространства используется для внутреннего планирования IC аудиоинтерфейса USB, и избыточное пространство зарезервировано как можно больше для обеспечения того, чтобы другие бизнес-Логические операции, кроме функции аудиоинтерфейса USB в основном IC, не мешали потоку цифровой обработки звука.

Для заказ достижения оптимальной цифровой аудиовыход фактическая емкость цифровой аудиовыхода FIFO снижена до минимума, чтобы обеспечить самую низкую задержку цифрового домена и цифровое выходное дрожание;

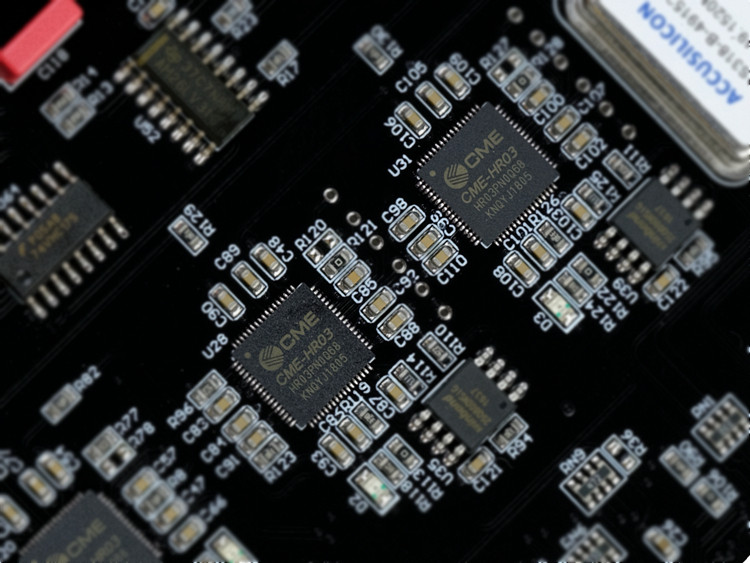

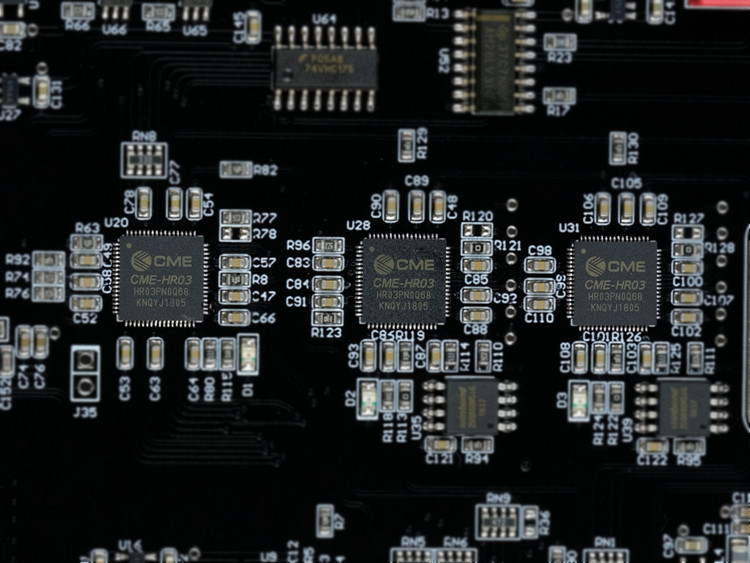

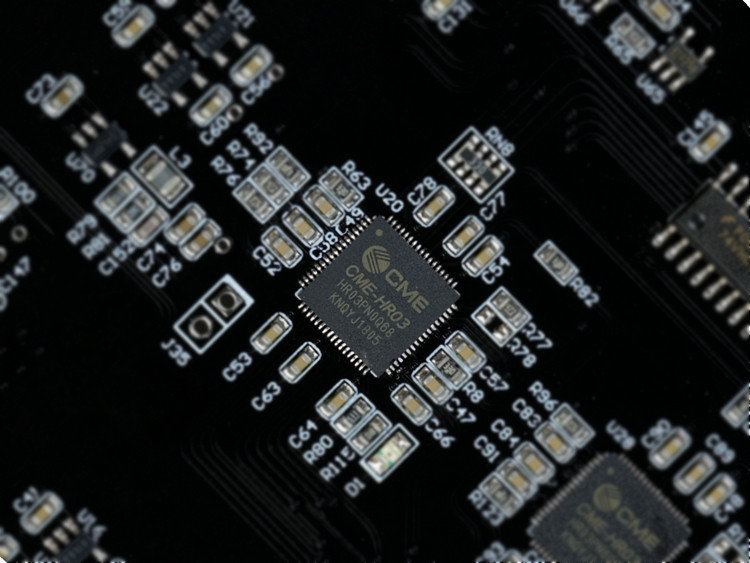

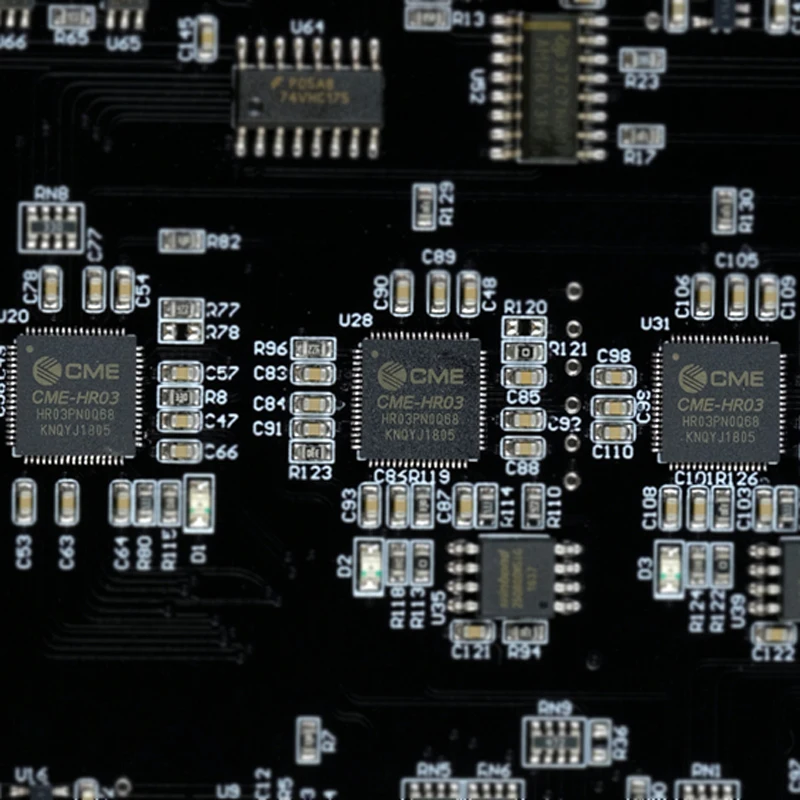

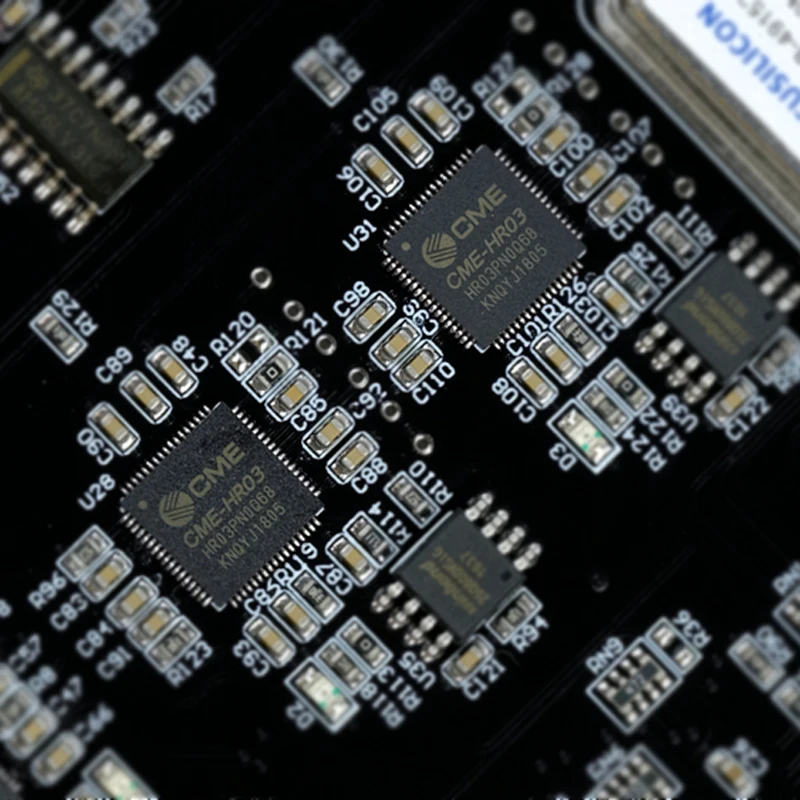

 Для обеспечения высочайшего качества цифровых аудиосигналов и лучшей работы с часовым джиттером, В U16 использует до трех ПЛИС для реализации USB аудио интерфейс управления Часы и аудио часы синтезаторов частоты во внешнем 10 М часы цепи.

Эта часть цепи работает независимо, чтобы избежать взаимных помех внутренней проводки FPGA;

В основной цепи аудиоинтерфейса USB FPGA используется для реализации IC аудиоинтерфейса USB, работающего в режиме Slave.

То есть, USB аудио интерфейс IC получает звуковой сигнал часов, генерируемый управлением часами FPGA и выводит только цифровой звуковой сигнал данных, таким образом, Минимизирует Помехи цифрового сигнала, введенные в процессе передачи через USB;

В U16 имеет внешнюю 10 м вход часы *, и пользователь может выбрать для доступа к внешний высокого качества 10 М часы источника синхронизации для дальнейшего улучшения качества звука.

* Из соображений безопасности, U16 не автоматически коммутируют источник синхронизации после доступа к внешней 10 м часы. Необходимо вручную выбрать внутренние и внешние источники синхронизации.

Схема синтеза аудиочасов во внешней тактовой цепи 10 м использует два FPGAs, соответствующие аудио-синтезатору основной тактовой частоты 44,1 кГц и 48 кГц базовых частот.

Эта конструкция, с одной стороны, позволяет избежать перекрестного соединения внутренней проводки FPGA; с другой стороны, она также использует соответствующие ресурсы в чипе FPGA максимально эффективно.

Точность частоты и дрожание исполнения конечного синтезированного аудиосигнала основного тактового канала достигли предельного уровня эффективности текущего дизайна;

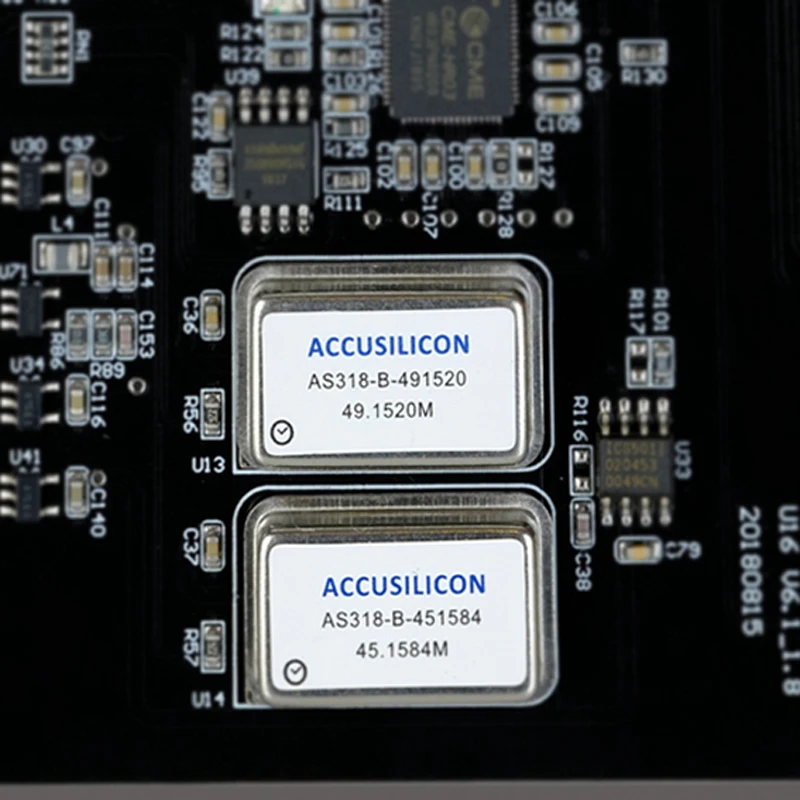

В локальном источнике аудиочасов используется пара femtosecond часов. Это устройство использует два ACCUSILICON AS318-B ultra низким уровнем фазовых шумов кристаллы как локальный аудио источник синхронизации, и RMS колебания задержки как 88 фемтосекунд (10 Гц-1 мГц).

В дополнение к стандартным цифровые аудиовыходы, U16 также имеет гибкую BNC выходом выходной сигнал может быть свободно выбран между Word Clock или S/PDIF.

В U16's Встроенный линейный регулируется питания использует аудио конкретных тороидальный трансформатор.

U16 на рисунке является инженерной прототипа, который немного отличается от производства модели. Фотографии только для справки и фактическая интерпретация продукта, gu имеет окончательную интерпретацию этого продукта.
