Тестер транзисторов GM328 диодный измеритель емкости ESR ШИМ генератор сигналов

Тестер транзисторов GM328 диодный измеритель емкости ESR ШИМ генератор сигналов

Особенности

Этот товар является набором для самостоятельной сборки, его нужно припаять самостоятельно
Руководство на английском языке, пожалуйста, свяжитесь с нами, отправьте письмо, спасибо


Использование SCM ATMEAG328P DIP-28. С IC блоком

Дисплей с цветным дисплеем 160x128 пикселей, полноэкранными символами 8x20, 16-битной глубиной цвета, графическим элементом отображения символов
Управление поворотным переключателем, измерение ключа, автоматическое выключение

Используйте ламинированную батарею 9 В, также можно использовать адаптер питания (6,8-12 В постоянного тока), весь ток около 30 мА, после около 20nA выключения тока

Автоматически обнаруживает NPN и PNP Транзисторы, FET, диоды, двойной диод, тиристор, SCR, автоматическая идентификация транзисторов

Тест NPN и PNP транзистор общий эмиттер коэффициент усиления тока, основание-эмиттер пороговое напряжение, от коллектора-эмиттер ток утечки
Полюс через транзистор основание-эмиттер пороговое напряжение и высокий ток усиления распознавания транзистора Дарлингтона
Обнаружение транзисторов мощности и защитных диодов FET

Тестовое пороговое напряжение FET gate-source включено, сопротивление сливного источника, емкость источника затвора
Максимум Два измерительных резистора, поэтому можно измерить трехфутовый регулируемый резистор, если регулируемый резистор переносится на конец, может быть только измеренное значение сопротивления

Измерение сопротивления максимальное Разрешение 0,01 Ω. Может быть измерен до 50MΩ

Диапазон измерения конденсатора от 25pF-100mF, разрешение 1pF

Больше, чем конденсатор 90nF при измерении эквивалентного сопротивления серии (ESR), эквивалентное сопротивление серии с самым высоким разрешением 0.01Ω

Конденсатор больше, чем конденсатор 5000pF, также показывает скорость снижения после того, как напряжение зарядки конденсатора может отражать фактор качества (значение Q)

Измерение максимум двух диодов показывает положительное и отрицательное напряжение в режиме on-state

Светодиоды также отображают диод графического символа, напряжение проводимости намного выше, чем обычный диод

Обратный пробой напряжения ниже, чем 4,5 в Диод Зенера может обнаружить его, выглядит как двойной символ диода. Его положительное и отрицательное напряжение, чтобы повернуть вокруг 700мв символ диода преобладает, второй символ диода, соответствующий напряжению, включен в регулирование. Поэтому не будь обычным диодом, и Диод Зенера был измерен одновременно

Протестируйте один диод, в то время как его тест обратного соединения между PN распределительной емкостью транзистора, который будет протестирован, затем только в то же время в базу транзистора и эмиттер, основание и коллектор или

Из менее 25pF конденсатора, который будет протестирован, тест должен подготовить конденсатор 30pF, конденсатор 30pF для тестирования, тестирования, а затем измерить снова после того, как конденсатор соединен параллельно, путем вычитания измеренного значения 30pF конденсаторов с полученными результатами

Для следующего резистора 2100Ω при измерении его индуктивности диапазон измерения от 0,01 mH-20 ч

Около двух секунд во время теста, большие конденсаторы и индукторы займет больше времени

Дополнительные характеристики включают Измерение частоты, измерение напряжения, квадратный генератор волн, ШИМ

Генератор, выбор цвета, калибровка ввода в эксплуатацию, Непрерывное тестирование и другие функции
Диапазон частот от 1 Гц до 1 МГц или выше, измеренный на частотах ниже 25 кГц, может отображать разрешение периода до 0,001 МГц

Измерение напряжения постоянного тока до 50 в

Весь путь к выходу сигнала квадратной волны, многодиапазонные частоты на выбор, максимальная выходная частота 2 МГц

Выход одной фиксированной частоты, импульсный сигнал переменного цикла (ШИМ), рабочий цикл регулируется от 1%-99%
Отдельный емкостной функциональный тест, режим тестирования для непрерывного измерения конденсаторов 2uF-50mF может быть измерен непосредственно в их цепи (цепи, где измеренная емкость требует мощности, после того, как измеренная емкость должна быть полностью разряжена)

Тиристоры и Тиристоры могут только распознать его Тиристоры, а также нужно проверить тиристорный или SCR ток триггера меньше, чем может обеспечить текущий тестовый инструмент, тестер может обеспечить только максимальный ток триггера 6mA

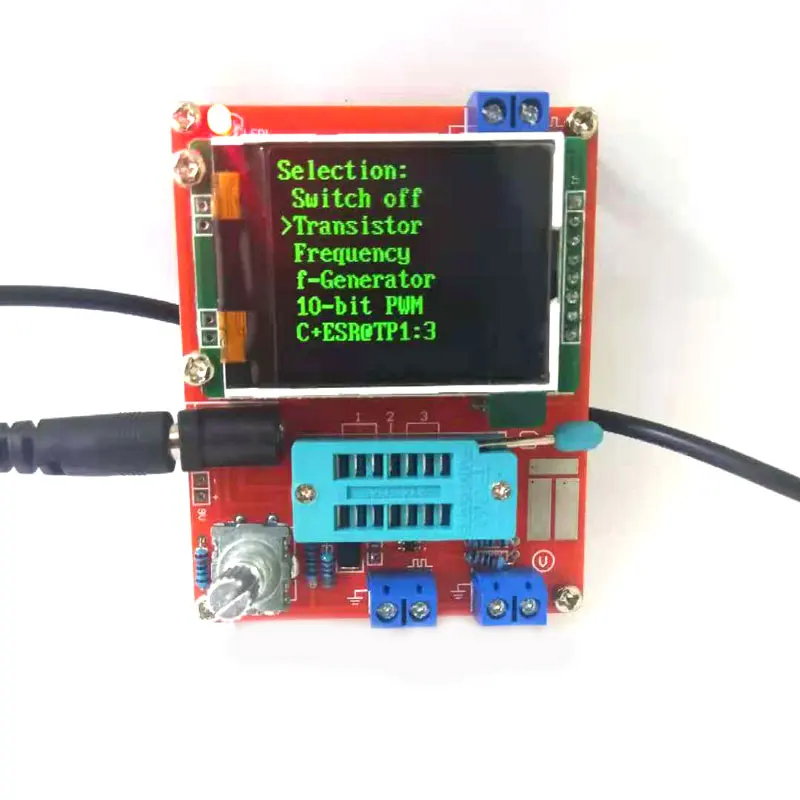

1. Выключить
2. Тест транзисторов
3. Частотный тест
4. f-генератор
5. 10-битная ШИМ
6. C + ESR @ TP1: 3
7. Непрерывное измерение сопротивления
8. 1-|-3 непрерывные измерения емкости
9. Роторный кодировщик
10. SelfTest
11. Тест на напряжение
12. Цвет фронта
13. Регулировка заднего цвета
14. Показать дату

Содержимое упаковки

100% Новый бренд

1 шт. diy тестер

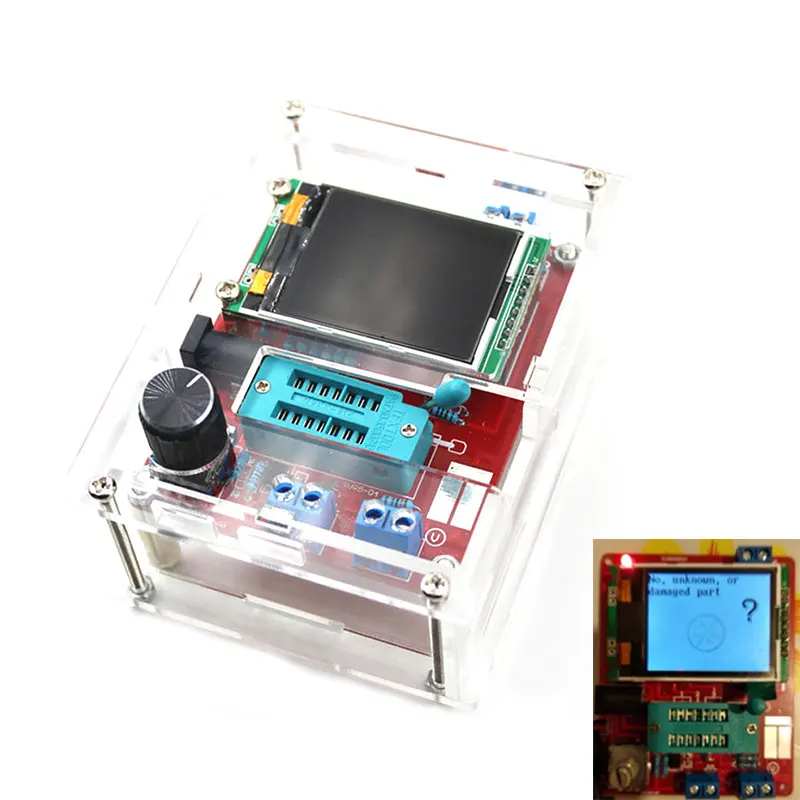

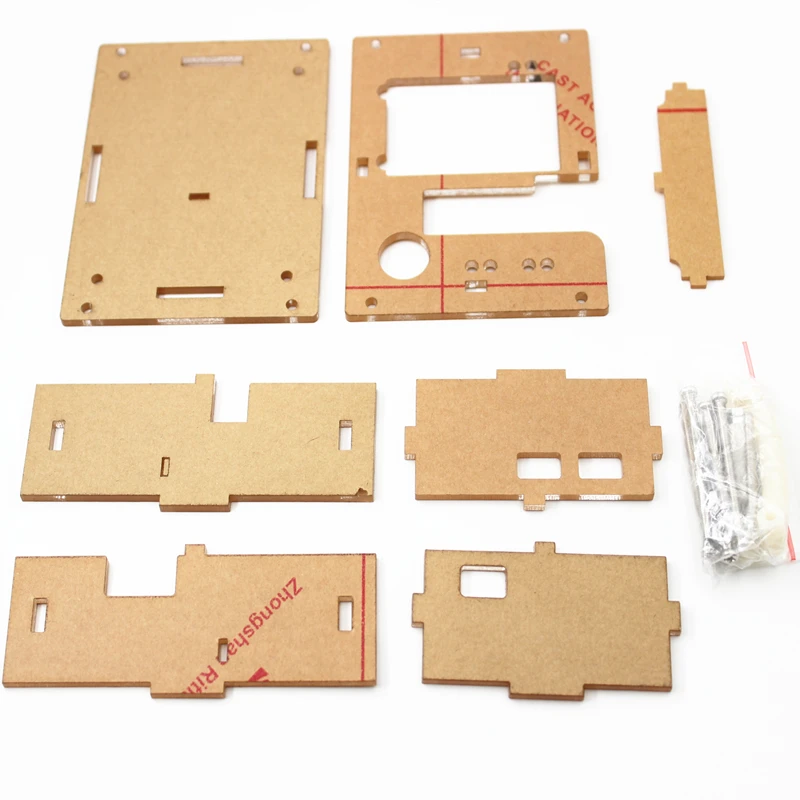

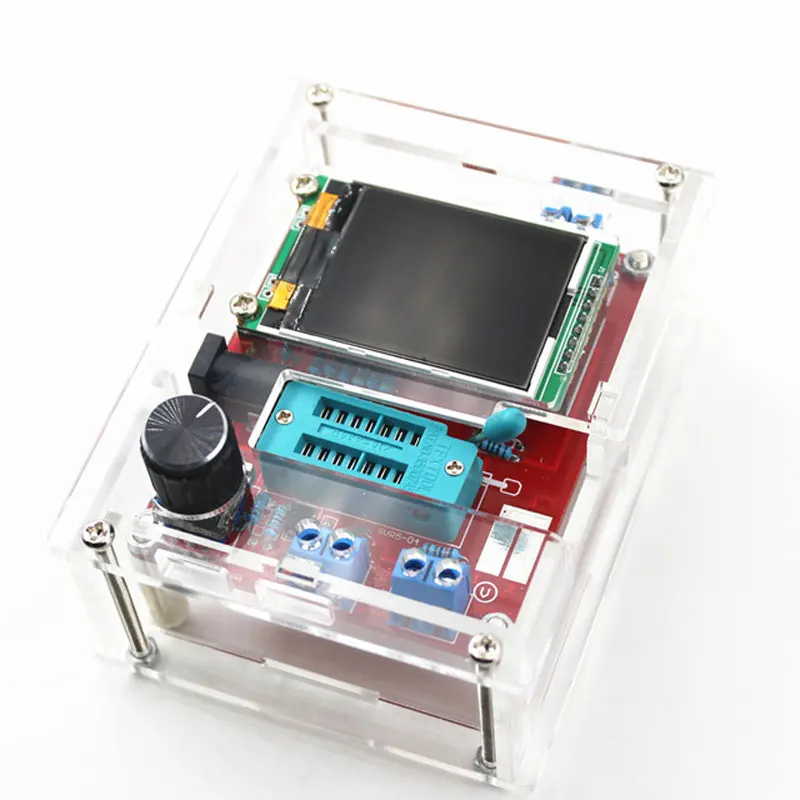

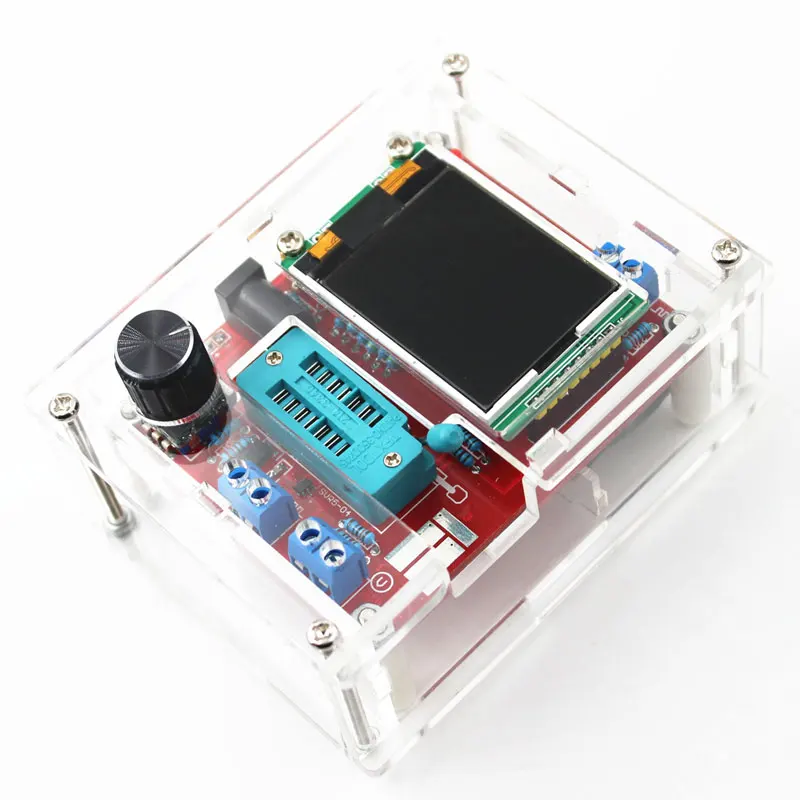

1 шт. чехол (вам нужно собрать чехол самостоятельно)
Не включает аккумулятор и источник питания
