Atmel ICE C оригинальная Встроенная печатная плата Полная функциональность

Набор Atmel-ICE-C, мощный инструмент разработки для отладки и программирования микроконтроллеров Atmel SAM и AVR, оригинальный ATMEL-ICE-PCBA внутри, прочный корпус из алюминиевого сплава Обзор

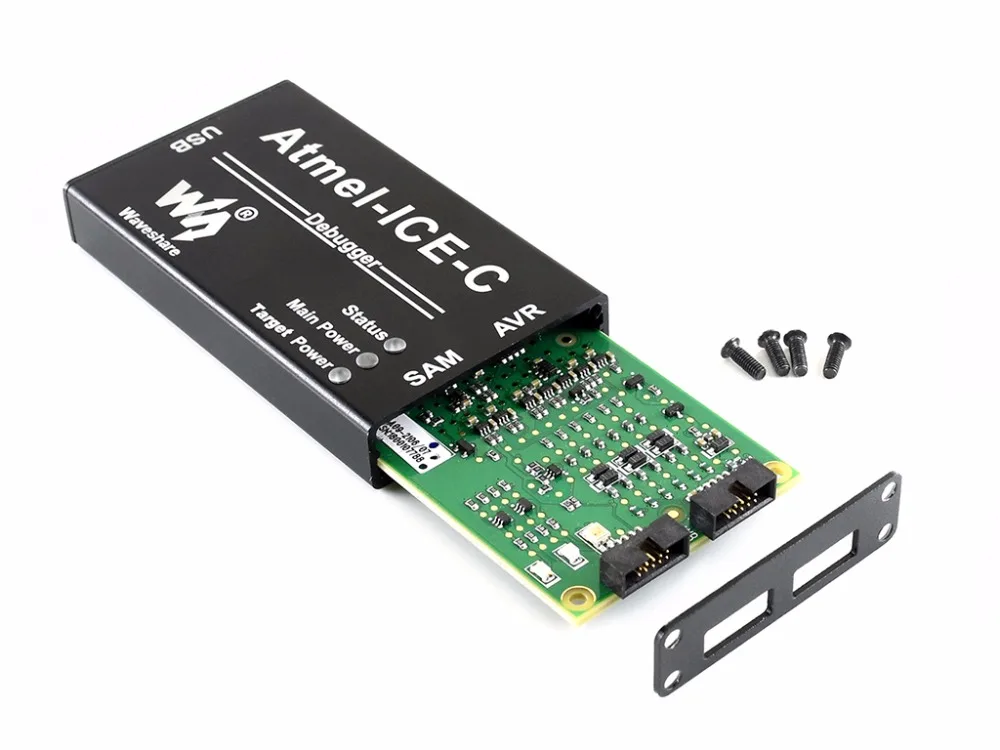

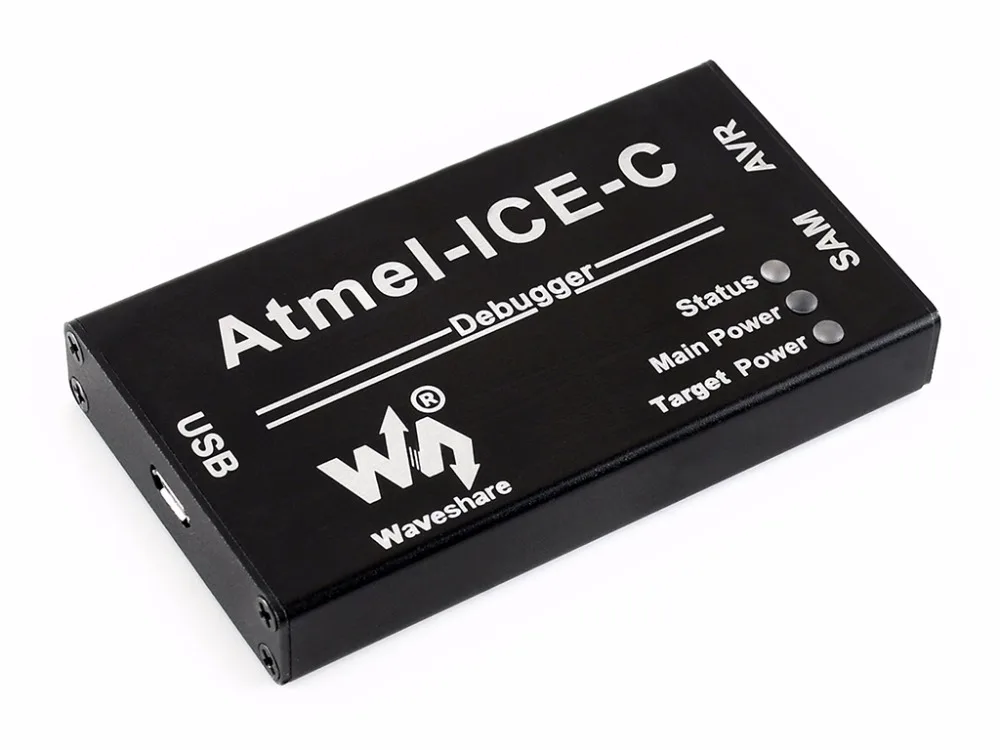

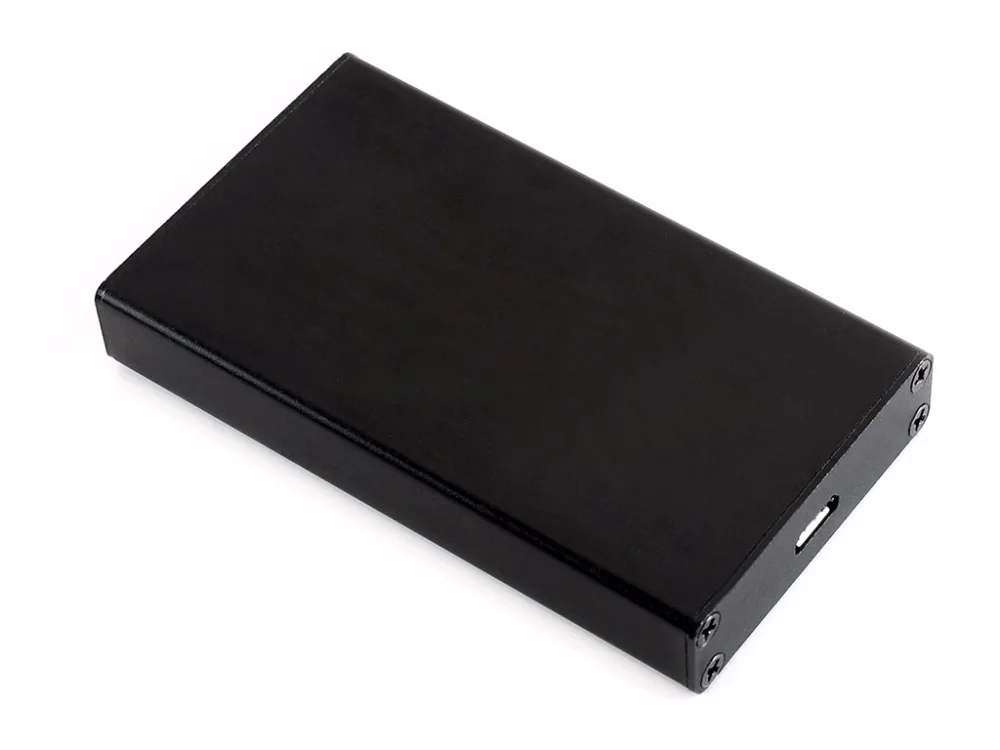

Atmel-ICE-C является экономически эффективным решением для мощного Atmel-ICE, он принимает оригинальный ATMEL-ICE-PCBA и поставляется с прочным корпусом из алюминиевого сплава.

Atmel-ICE-C обеспечивает такую же функциональность и удобство использования, как и полный комплект ATMEL-ICE, он способен отладить и программировать микроконтроллеры Atmel ARM® Cortex®-M на базе Atmel SAM и AVR® с возможностью отладки на чипе.

Ключ Особенности Поддержка JTAG, SWD, PDI, TPI, aWire, SPI и debugWIRE интерфейсов Полная отладка исходного уровня в Atmel Studio Поддерживает все встроенные аппаратные точки останова в целевом микроконтроллере (количество зависит от модуля OCD в цели) До 128 точек останова программного обеспечения 1,62 до 5,5 V цель операции Питаемые через USB порт Предоставляет ARM Cortex отладки разъем (10-контактный) Распайка и AVR JTAG разъем Распайка Поддерживает программное обеспечение Идеально поддерживает Atmel Studio 6,2 или более высокую версию Непосредственно поддерживает ICC8AVR или более высокую версию Поддерживает программирование шестигранных файлов, генерируемых ICCAVR, CVAVR, IAR и т. д. Поддерживаемые устройства Программирование и чип отладки всех устройств Wi-Fi Atmel AVR 32-битный mcu с обеих JTAG и awire интерфейсов Программирование и чип отладки всех устройств Wi-Fi Atmel AVR XMEGA® семья устройств на обоих JTAG и PDI 2-проводной интерфейсов JTAG и SPI программирования и отладки всех устройств Wi-Fi Atmel AVR 8-разрядные микроконтроллеры с окр поддержка по обе JTAG или debugWIRE интерфейсов Программирование и отладка всех устройств Atmel SAM ARM Cortex-M на основе MCUs на интерфейсах SWD и JTAG Программирование всех устройств Wi-Fi Atmel tinyAVR® 8-разрядные микроконтроллеры с поддержкой ТПИ интерфейс

Для получения более подробной информации, пожалуйста, посетитеUC3, Мега, SAM , Крошечный, Xmega

Технические характеристики Интерфейс напряжения 1,62 в ~ 5,5 В Джтаг часы 32 кГц ~ 7,5 МГц PDI часы 32 кГц ~ 7,5 МГц DEBUGWIRE BAUDRATE 4 кбит/с ~ 0,5 Мбит/с Awire BAUDRATE 7,5 кбит/с ~ 7 Мбит/с SPI часы 8 кГц ~ 5 МГц SWD часы 32 кГц ~ 2 МГц Интерфейс PC USB 2,0 высокая скорость Физических интерфейсов

Варианты подключения Atmel-ICE-C

Примечание:
При подключении платы адаптера к цели, пожалуйста, обратите внимание на штифт 1 (указанный белым пятном или квадратным припоем).
Плата адаптера, входящая в комплект Atmel-ICE-C, совместима с официальной платформой Atmel-ICE Full Kit.

Подходит для: ① 10-pin AVR JTAG заголовка

② 6-pin AVR ISP/debugWIRE/PDI/awire/ТПИ заголовка

SPI/debugWIRE
PDI
Awire
ТПИ


10-контактный AVR ISP заголовок также доступен через наш дополнительный Бесплатная 6-pin к 10-контактный ISP кабель

③ 10-контактный Сэм JTAG/SWD заголовок

  Посылка содержание

Вес:0,129 кг

Блок Atmel-ICE-C x1 Разъем USB типа A для кабеля micro B x1 IDC плоский кабель с 10-контактный В переменного тока, 50-разъем mil и 6-pin 100-разъем mil x1 Многофункциональная плата адаптера x1 10pin плоский кабель x1 10pin 100mil кальмар кабель x1 6-pin к 10-контактный ISP кабель x1 -1 шт. 2 3 4 5 6 7
