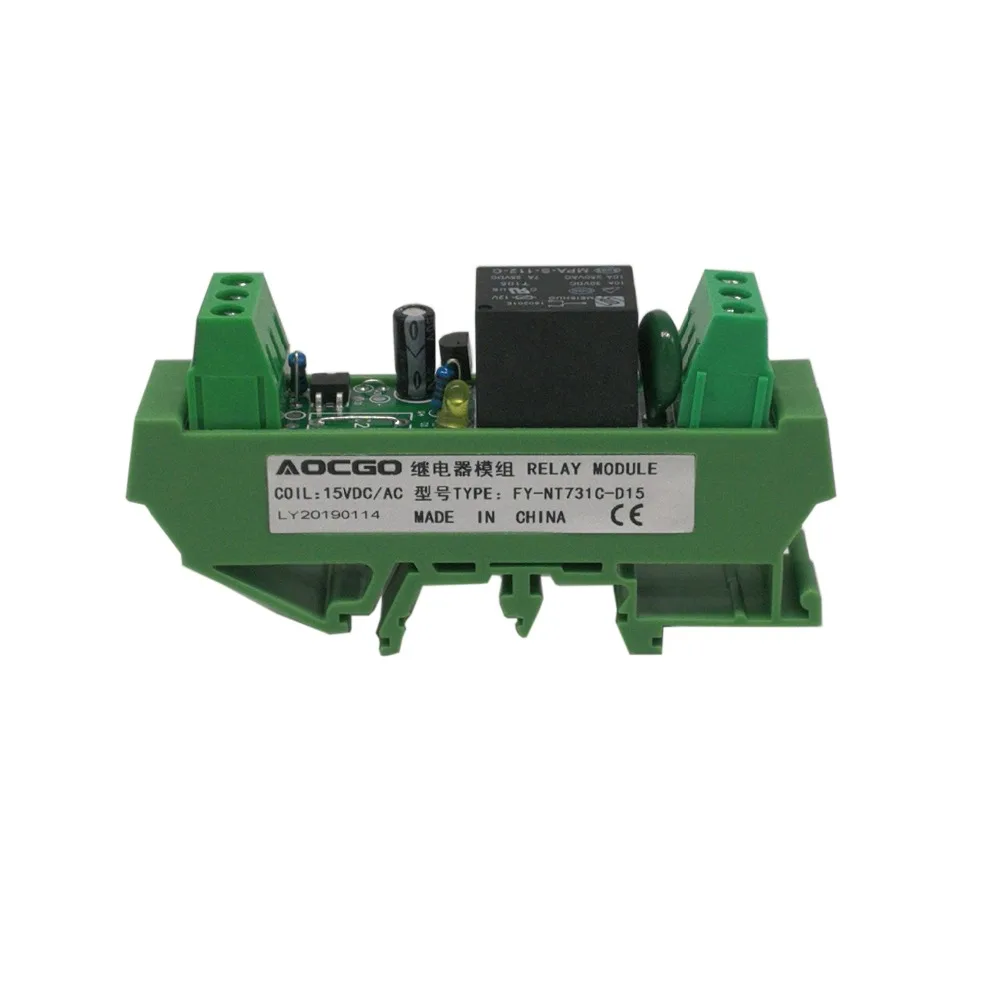

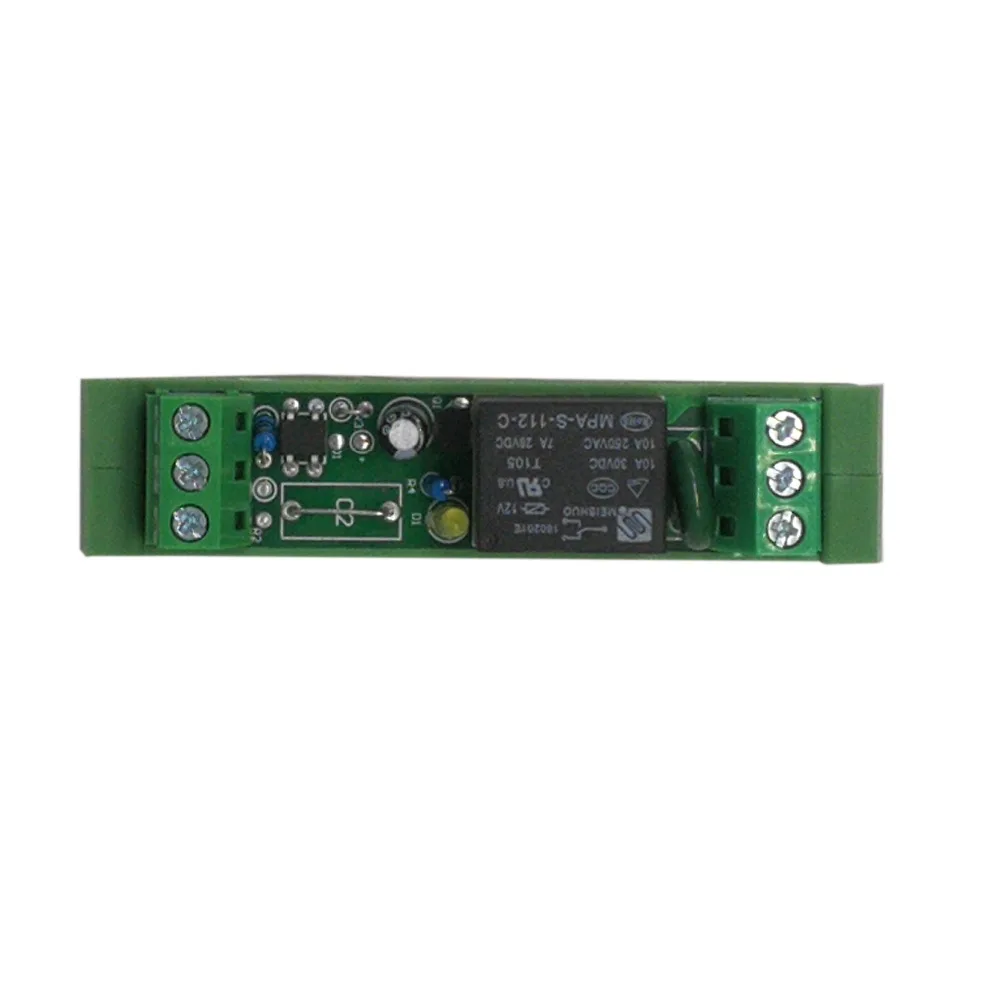

250 шт. 1 канальный релейный модуль T73 AC/DC 15 в DIN рейка + DR промышленный Вт а Din

Особенности:

1. Din-рейка дополнительно 1/2/4/8/16 каналов релейный интерфейс модуля

2. Миниатюрное реле промежуточной мощности, одобренное TUV,UL и RoHS

3. Переключение тока до 10 А на 250 В переменного тока или 30 В постоянного тока

4. Входные соединения винтовым клеммным блоком. NPN и PNP в общем использовании, AC и DC в общем использовании

5. Светодиодный индикатор состояния реле, защита от перенапряжения и защита от перенапряжения предусмотрены для каждого канала реле

6. Din-рейка монтируемая для ширины TS15/28/35

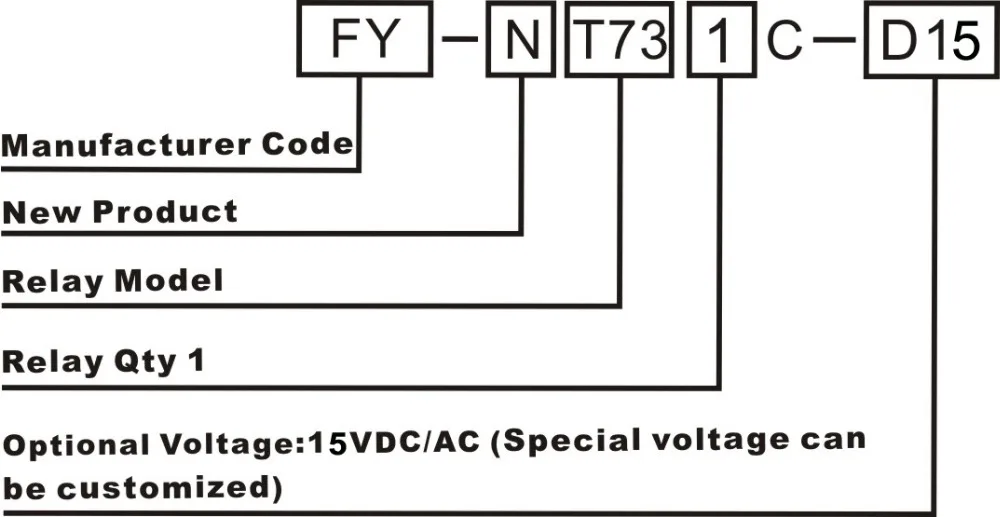

Код для заказа:

Релейный модуль измерения:

Реле Кол-во

Размер (мм)

1

18*85*43,5

2

40*85*43,5

4

70*85*43,5

8

130*85*43,5

16

250*85*43,5

Применение:

Релейные модули предназначены для усиления тока и защиты изоляции выходной нагрузки. Применимо к PLC,

Микропроцессорные системы и реле времени и т. Д., усиливающие контрольный ток выходов, для защиты ключевого управления

Системы не уничтожаются.

Данные:

Вход Управление Напряжение

Номинальный DC/AC ± 10%

Реле крепления

Припаянные на печатной плате

Номинальный ток холостого хода

10A 250VAC/30VDC

Максимальный пусковой ток

10A

Катушки сопротивления

100mΩ(1A 6VDC)

Время работы (при нормальном напряжении)

≤ 10 мс

Время выпуска (при нормальном напряжении)

≤ 10 мс

Вход/Выход соединения

Винтовой терминальный блок

Диапазон провода

0,2 ~ 2.5mm2

Зачистки Длина

6-7 мм

DIN Rail монтируемый

15/28/35 мм

Мощность на канал

0,45 W

Схема подключения:

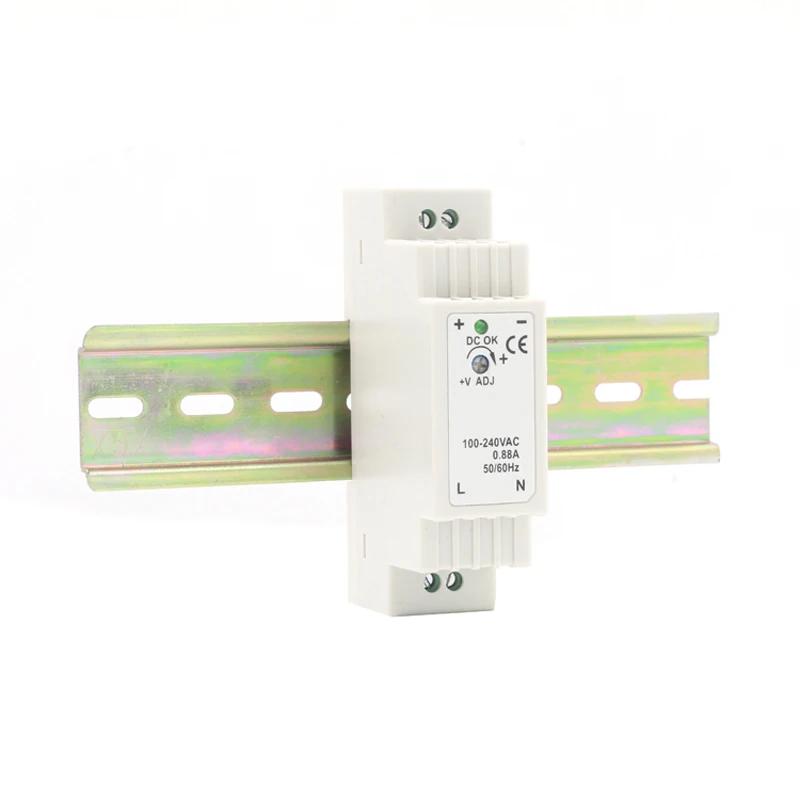

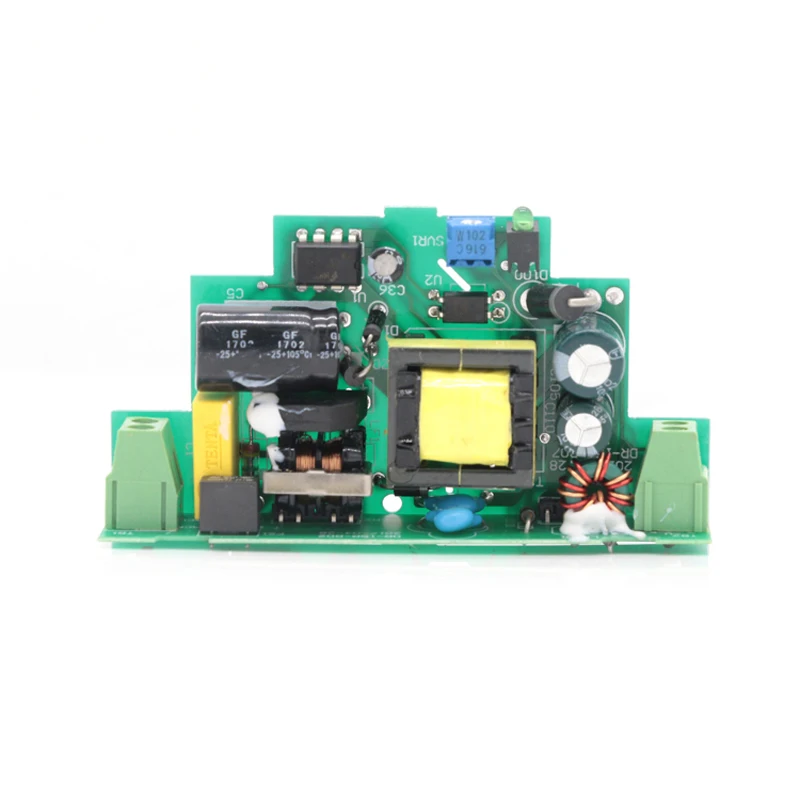

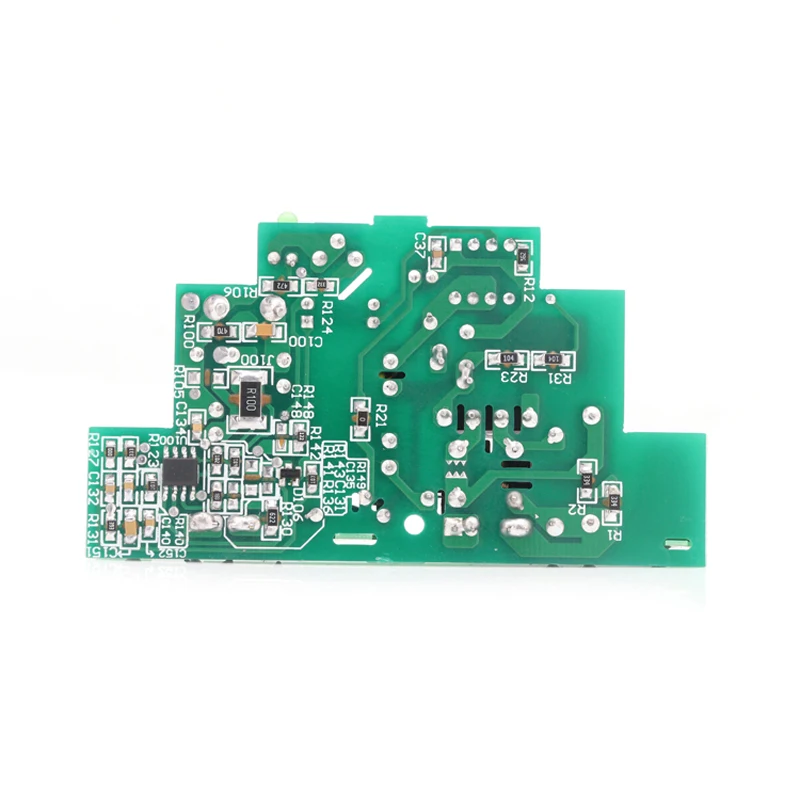

Модель DR-15-15 Выход DC Напряжение 15В Номинальный ток 1A Постоянная сила тока 0-1A Номинальная Мощность 15 Вт Пульсация и Шум 120mVp-p Напряжение adj Диапазон ± 10% Напряжение толерантность ± 1% Нестабильность выходного напряжения ± 1% Регулирование нагрузки ± 1% Установка, подъем, 1000 мс, 50 мс/230 В переменного тока 1000 мс, 50 мс/115 В переменного тока при полной нагрузке 70 мс/230 В переменного тока Время заддержки Время ожидания (Typ.) 16 мс/115 В переменного тока при полной нагрузке Входной сигнал Напряжение диапазон 85 ~ 264VAC 120 ~ 370VDC Частотный диапазон 47 ~ 63 Гц Переменного тока 0.88A/115VAC 0.48A/230VAC Эффективность     83.50%   Пусковой ток Холодный старт 35A/115VAC 65A/230VAC Защита Защита от перегрузки 105% ~ 160% Номинальная выходная мощность Тип защиты: ограничение постоянного тока, Автоматически восстанавливается после удаления неисправности По сравнению с Напряжение 17,25 ~ 20,25 V Тип защиты: выключение o/p напряжения, зажимное диодом Зенера Окружающая среда Работая Temp. -20 ℃ ~ + 60 ℃ (см. «кривую уменьшения») Рабочая 20 ~ 90% RH без конденсации Влажность Температура хранения. -40 ~ + 85 , 10 ~ 95% относительной влажности Влажность Темп. Коэффициент ± 0.03%/℃(0 ~ 50 ℃) Вибрация 10 ~ 500 Гц, 2G 10 мин./1 цикл, период для 60 мин, каждый вдоль X, Y, Z осей Безопасность и Выдерживать Напряжение I/P-O/P: 3KVAC EMC Сопротивление изоляции I/P-O/P:100 м Ом/500 В постоянного тока/25 / 70% RH   Электромагнитное излучение Соответствие EN55011, EN55022 (CISPR22), EN61204-3 класса B, EN61000-3-2,-3   Иммунитет к излучению Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, EN61000-6-2, EN61204-3, тяжелой промышленности, Другие Средняя наработка на отказ 1172,3 K часов мин. MIL-HDBK-217F (25 ℃) Измерение 25*93*56 мм (Ш * В * Д) Обратите внимание 1. Все параметры, не указанные специально, измеряются на входе 230 В переменного тока, Номинальная нагрузка и 25 температуры окружающей среды. 2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора. 3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки. 4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно все еще отвечает Директивам по электромагнитной совместимости. 5. Область работы с постоянным током составляет 60% ~ 100% Номинальное выходное напряжение. Тип защиты для короткого замыкания-режим hiccup и автоматически восстановится После устранения неисправности.
