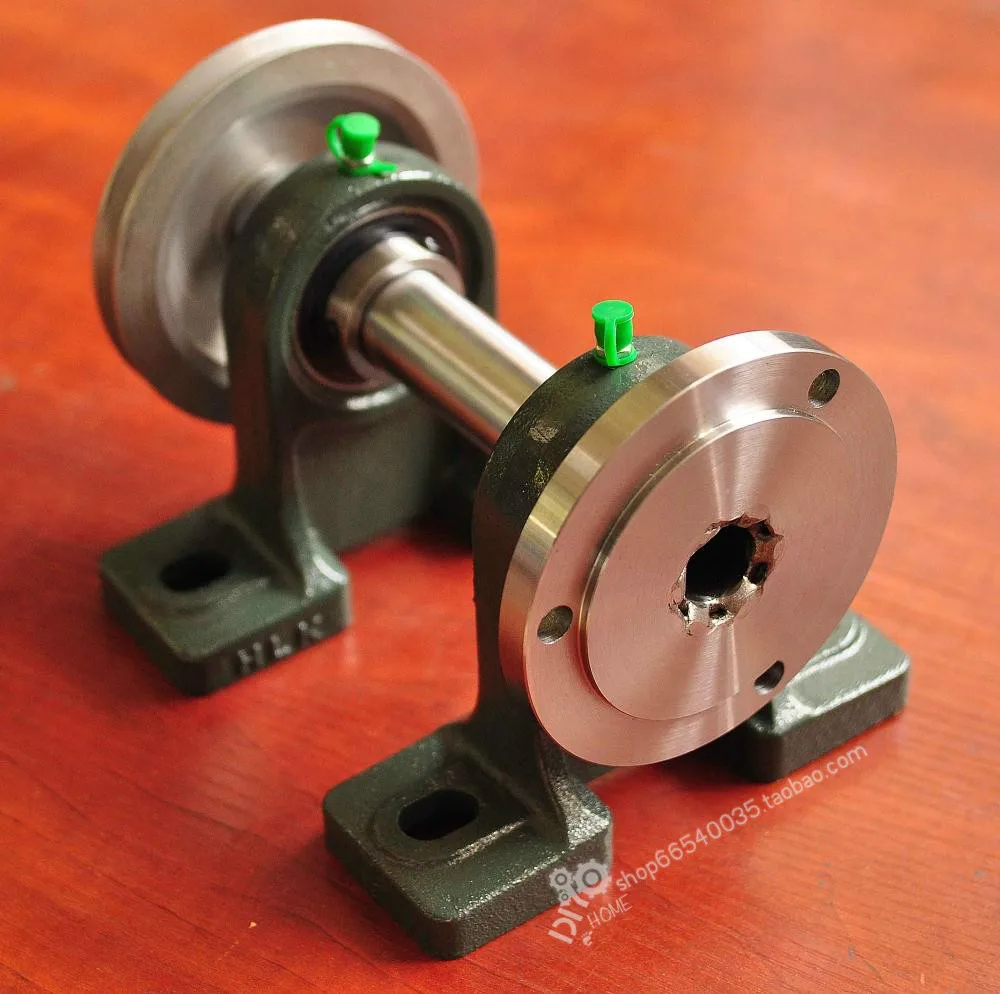

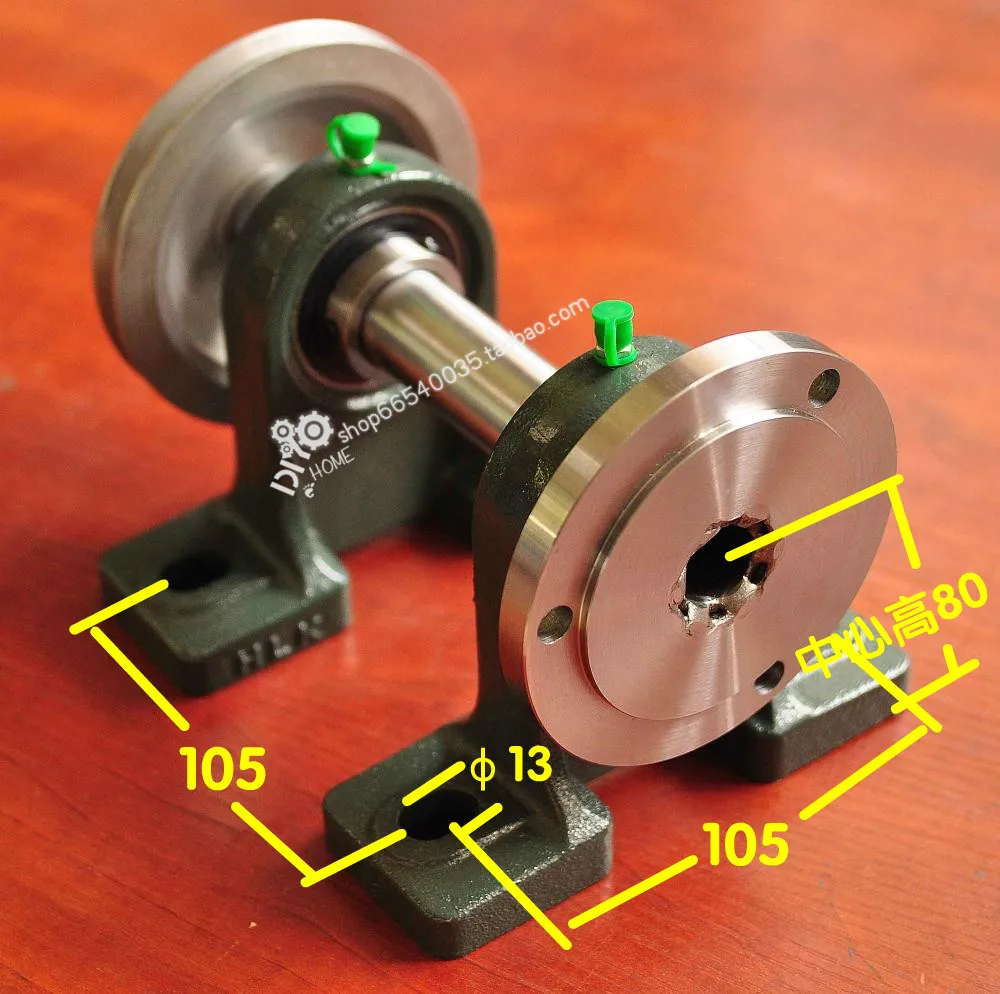

Фланцевый патрон шпинделя 100 с резьбой и шкивом четыре челюсти сквозное

Два наиболее часто задаваемых вопроса:

Почему вал и фланец не сварены, но используются точечной сварки?

Процесс сборки собран с 50-тонным прецизионным прессом. Вал и фланец очень плотные и безопасные, а концентричность вала и сила могут передаваться на вал, а затем добавляться. Точечная сварка эквивалентна добавлению слоя страхования. Так как вал изготовлен из точной бесшовной стальной трубы (допуск g6), его точность очень чувствительна к температуре, особенно температура точечной сварки высокая. Если он слегка непроизвольный, он деформируется и теряет точность. Точечная сварка является наиболее подходящим способом.То есть, даже если вы покупаете его обратно, положите припойУдалитьФланец шпинделя по-прежнему может быть твердым и соответствовать центру вала, фланец не будет легко падать, и сила разумная, безопасная и надежная.Таким образом, наши фланцевые шпиндели гораздо лучше, чем безопасность, стабильность и точность шпинделей.

О ценах и предложениях?

Наш набор шпинделей по разумной цене и доступный, и, конечно, ниже, чем цена, но та же цена определенно лучше, чем качество и качество изготовления. Если вам нужна определенная сумма или вам нужно определенное количество времени в долгосрочной перспективе, вы можете обсудить со службой поддержки клиентов. Чем больше количество устанавливается, тем больше скидка и постоянная точность качества. Приветствуем сотрудничество.

БесшумныйРаспознавание: патрон и фланец оснащены зазором, с точным регулировочным пространством, подходит для изготовления оборудования без постотделочных способностей, таких как деревообрабатывающий токарный станок, бисерный станок, деревообрабатывающий А-оси, деревообрабатывающий четырехосный.

Этот шпиндель предназначен для обработки древесины деревообрабатывающего токарного станка. Кроме того, Мы не гарантируем никаких гарантий. Для других целей или модификаций, пожалуйста, учитывайте это по своему усмотрению.

Параметры шкива:

Тип паза: V-ременный шкив-O тип (10 мм широкий V-ременный шкив можно использовать метрические O серии, Императорский M серии V-belt).

Три слота и три диаметра: 55-80-105мм.

Внутреннее отверстие: 25 мм (другое отверстие может быть обработано с внутренним отверстием 20 ~ 28 мм) верхний провод зафиксирован и нет ключа.

Материал: литой алюминий.

Принцип соответствия зазоров точность отладки:

После установки патрон удерживает стандартный стержень, вращает шпиндель, осторожно наблюдает за эксцентричным направлением патрона, маркирует эксцентричность, И затем перемещает патрон в противоположном направлении на половину смещения.

Затем поверните шпиндель и наблюдайте за эксцентричностью. Если есть смещение, отрегулируйте его снова, как описано выше, пока он не будет удовлетворительным.

[Детская фотография]

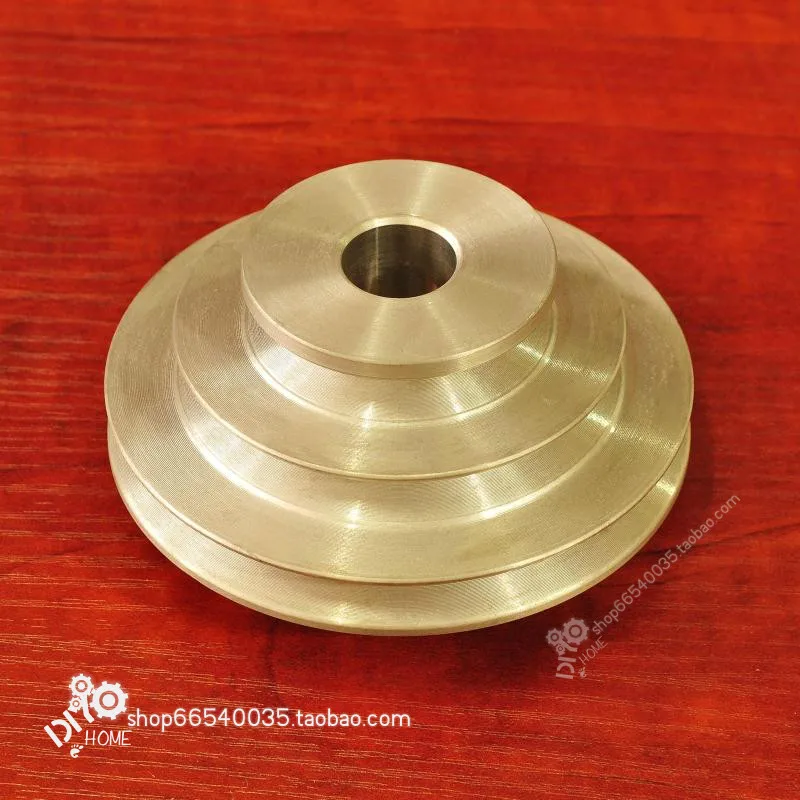

Фото шкива

Задний сток фото:

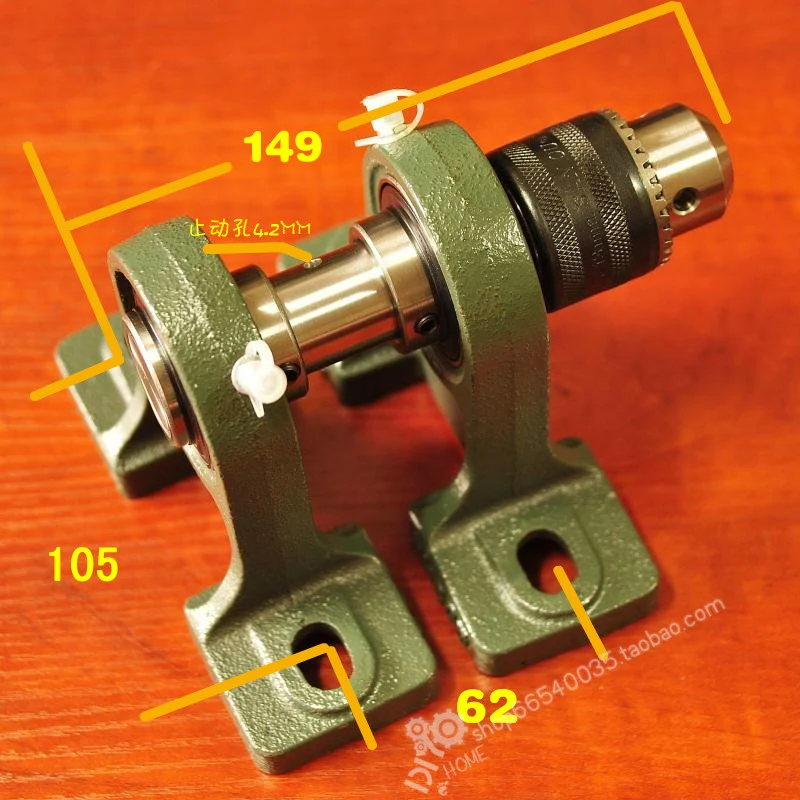

На рисунке ниже приведена справочная схема универсального 80-зажима, изготовленного Hohhot с 80-фланцевым шпинделем. Фланцевое крепление шпинделя 100 аналогично и только для справки.
