1. Характеристики продукта

● Установка и использование с ЖК-дисплеем;

● Хранение данных, отключение питания не приведет к потере данных;

● Настройка клавиш, защита от превышения порога;

● Интеллектуальное сопряжение, простое управление.

● Встроенный аккумулятор с более чем 5-летним сроком службы;

● Беспроводная маршрутизация для увеличения расстояния;

● Выход кода ASCII, интуитивно понятный и удобный;

● Точность сбора температуры <0,5 °C и влажности <3%;

● Большой объем памяти, может сохранить 250000 данных.

2. Описание продукта

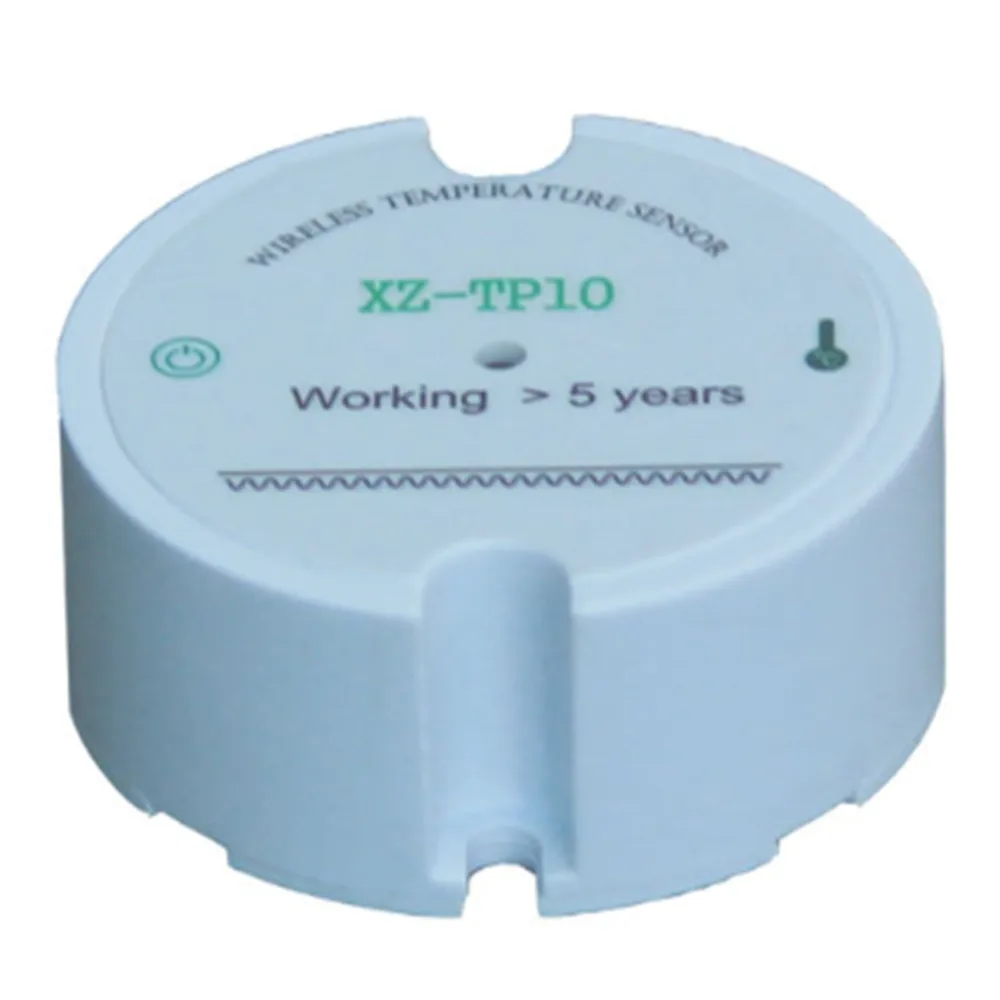

XZ-TP10D-это терминал беспроводного датчика температуры с ультранизким энергопотреблением; принятие цифровых датчиков, питание от аккумулятора, периодическое Обнаружение температуры и влажности окружающей среды и активное представление данных испытаний.

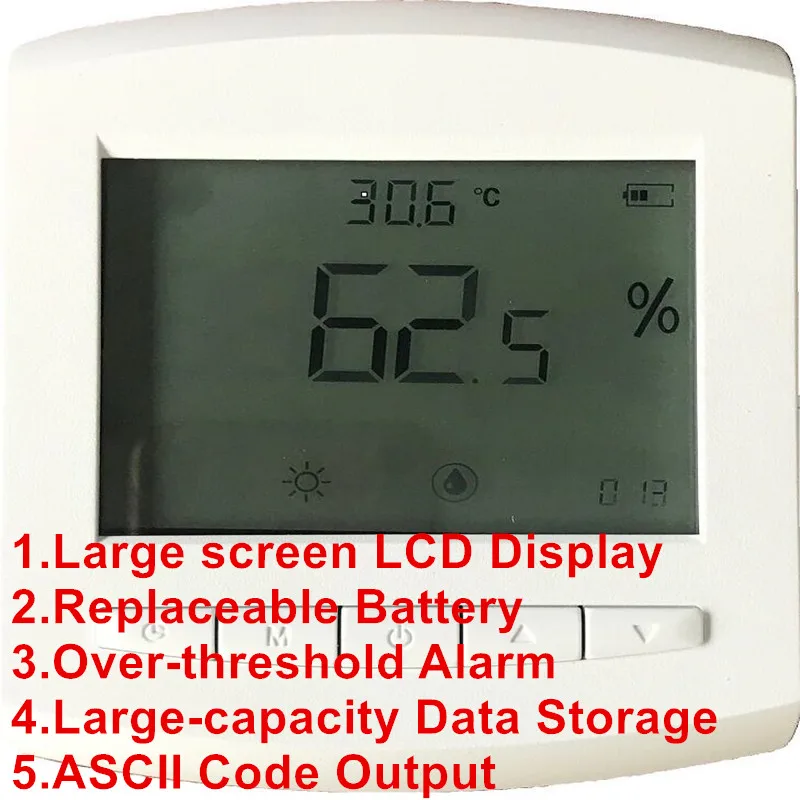

XZ-SRD-это принимающий узел беспроводной сенсорной сети, и он может получать данные датчика и выводить их из последовательных портов.

3. Процесс эксплуатации

3.1XZ-TP10D процесс эксплуатации

Переключение различных режимов работы в соответствии с использованием способа. Следующие режимы:

1) режим сна: датчик не работает, без передачи и сна с низким потреблением.

2) Режим запуска: датчик обнаружения каждую секунду и сигнал передачи, светодиодные вспышки; пользователь может отправить команду, чтобы установить идентификатор датчика через программное обеспечение ПК или последовательный порт. И триггер длится всего 20 секунд.

3) нормальный режим: датчик обнаружения в течение 30 секунд и сигнал передачи, светодиодные вспышки.

4) режим переключения: 3 режима можно переключать нажатием кнопки. Переключение времени в соответствии со следующей таблицей:

A. Режим сна войдет в режим триггера, нажав кнопку в течение 5 секунд;

B. Режим запуска автоматически переходит в обычный режим через 20 секунд;

C. Обычный режим войдет в режим триггера, нажав кнопку в течение 2 секунд;

D. Нормальный режим войдет в режим сна, нажав кнопку в течение 5 секунд.

3,2XZ-SRD процесс работы:

4. Функция настройки ключа

Ключ № 1-ключ № 5 засчитывается слева направо;

Ключ № 1

Ключ № 2

Ключ № 3

Ключ № 4

Ключ № 5

Набор часов

Переключатель режимов

Набор триггеров/переключатель бит

Значение +

Значение-

4,1 Инструкция по установке ключей

Ключ

Определение

Описание

Ключ № 3

Набор триггеров/переключатель бит

После включения, нажмите на эту кнопку, чтобы войти в режим настройки, ЖК-подсветка загорится. Если в течение 4 секунд не будет нажата другая клавиша, она автоматически покинет режим настройки. При настройке режима порога тревоги, Нажатие этой кнопки переключит высокие и низкие биты значенияИ запускает беспроводную передачу данных.В режиме настройки часов можно переключать минуты и секунды часов, а пороговое значение можно быстро установить.

Нажмите более 3 секунд: он входит в соответствующий режим привязки и может быть связан с другими коллекторами.

Ключ № 2

Переключатель режимов

В режиме настройки, короткое нажатие клавиши перейдет в следующий сценарий настройки: верхний порог температуры, нижний порог температуры, значение обратного отключения сигнала тревоги температуры, верхний порог влажности, более низкий порог влажности и значение обратного отключения сигнализации влажности. В любом из этих сценариев различные пороговые значения могут быть быстро установлены нажатием кнопки № 3, № 4 и № 5

Ключ № 4

Значение +

Температура Плюс/минус бит знака/увеличение выбранного значения (0 ~ 9)

Ключ № 5

Значение-

Температура Плюс/минус бит знака/уменьшение выбранного значения (0 ~ 9)

Ключ № 1

Набор часов

В режиме настройки введите функцию настройки часов, часы-24 часа

5. Протокол данных

Подключение usb-кабеля для передачи данных к модулю отображения (XZ-SRD) и компьютеру может установить значение идентификатора XZ-SRD с помощью инструмента последовательного порта, откалибровать часы в реальном времени, считывать/стирать данные, и т. Д. последовательный порт выводится в формате 9600bps и 8N1. Протокол выглядит следующим образом:

5,1. Установите локальный идентификатор XZ-SRD:

Отправка данных в последовательном порту:

Заголовок рамки

ID

Тип протокола

Длина поля данных

Поле данных

CRC16

0x24

Id0 ~ id3 (ID перед установкой)

0x01

0x04

Id0 ~ id3

Crc

Пример: 24 00 00 00 01 01 04 01 01 01 01 01 ED 6E изменить идентификатор устройства на: 0x01010101

XZ-SRDОтвет:

Заголовок рамки

ID

Тип протокола

Длина поля данных

Поле данных

CRC16

0x26

Id0 ~ id3 (ID после настройки)

0x01

0x01

0x00: установка успешно

0x01: Сбой установки

Crc

Пример: 26 01 01 01 01 01 01 00 DE 86 успешно модифицировать идентификатор устройства.

5,2. Установите XZ-SRD в режиме реального времени:

Отправка данных в последовательном порту:

Заголовок рамки

ID

Тип протокола

Длина поля данных

Поле данных

CRC16

0x24

Id0 ~ id3

0x02

0x06

Год, месяц, день, час, минута, секунда

Crc

Пример: 24 00 00 01 02 06 18 10 22 14 01 50 D2 B8 установленное время: 2018-10-22 14:01:50

XZ-SRDОтвет:

Заголовок рамки

ID

Тип протокола

Длина поля данных

Поле данных

CRC16

0x26

Id0 ~ id3 (ID после настройки)

0x01

0x01

0x00: установка успешно

0x01: Сбой установки

Crc

Пример: 26 01 01 01 02 01 00 87 D6 установите время успешно.

5,3. Чтение XZ-SRD данных указанного периода времени:

Отправка данных в последовательном порту:

Заголовок рамки

ID

Тип протокола

Длина поля данных

Поле данных

CRC16

0x24

Id0 ~ id3

0x03

0x0c

Время начала ~ время окончания

Crc

Пример: 24 00 00 01 03 0C 18 11 19 18 00 18 11 20 10 45 00 50 C1 время начала чтения: 2018-11-19 18:00:00 время окончания: 2018-11-20 10:45:00 все данные, сохраненные в этот период.

XZ-SRDОтвет:

Пример: формат данных выглядит следующим образом, данные отображаются в ASSIC code, а «ReadEnd» означает конец чтения.

Описание формата данных: время коллектора ID Температура Влажность состояние слово напряжение серийный номер сигнала

2018-11-19 21:40:34 ID: 00172218 T: 022,9 ℃ H: 072.9% STA: 00000000 V: 3,4 v SN: 065 RSSI:-050dBm

2018-11-19 21:43:11 ID: 00172218 T: 022,9 ℃ H: 072.9% STA: 00000000 V: 3,4 v SN: 066 RSSI:-050dBm

Считыватель

5,4. Установите режим работы зуммера XZ-SRD:

Отправка данных в последовательном порту:

Заголовок рамки

ID

Тип протокола

Длина поля данных

Поле данных

CRC16

0x24

Id0 ~ id3

0x05

0x01

0x00: выключить зуммер по умолчанию

0x01: 2 S автоматическое закрытие

0x02: Нажмите кнопку, чтобы вручную закрыть

Crc

Пример: 24 00 00 00 01 05 01 00 DA 70 изменить режим зуммера, чтобы закрыть состояние, не будет выдан сигнал тревоги, если порог превышен.

XZ-SRDОтвет:

Заголовок рамки

ID

Тип протокола

Длина поля данных

Длина поля данных

CRC16

0x26

Id0 ~ id3

0x05

0x01

Фактическое сохраненное значение

Crc

Пример: 26 01 01 01 01 05 01 00 02 46 успешно Измените режим зуммера.

6. Кнопка настройки температуры верхний/нижний порог, влажность верхний/нижний порог и часы в реальном времени

6,1 Ключ настройки температуры или влажности верхнего предела порога тревоги

6,2 Кнопка настройки температуры или влажности нижний предел Порог тревоги

6,3 Настройка ключа в режиме реального времени(Не удается установить значения года, месяца и дня)

7. Технические параметры

Рабочая частота

470,508 МГц и 479,508 МГц

Мощность TX

<17dBm

Чувствительность

<-112dBm

Ток TX

<60 мА

Ток RX

<40 мА

Рабочее напряжение

2,5 ~ 3,6 В @ XZ-TP10D; 5 в @ XZ-SRD

Расстояние передачи

> 500 метров (визуальное расстояние)

Точность температуры

<0,5 ℃ (0 ℃ ~ 60 ℃) и <2 ℃ (-40 ℃ ~ + 80 ℃)

Точность влажности

<± 3%

Цикл приобретения

150 секунд при нормальном режиме; 2 секунды при триггерном режиме

Среднее энергопотребление

<15uA

Рабочая температура

-40 ℃ ~ + 80 ℃

Срок службы

> 5 лет @ 1000 мАч

Интерфейс

9600bps, 8N1, TTL
