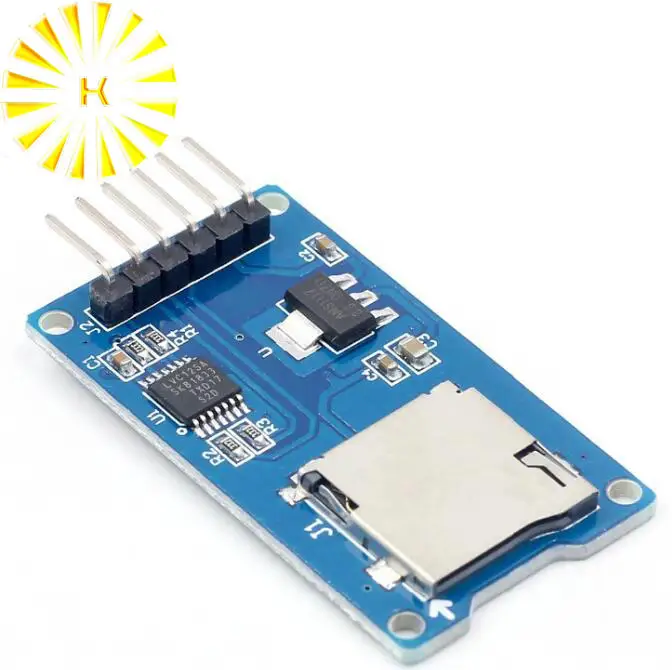

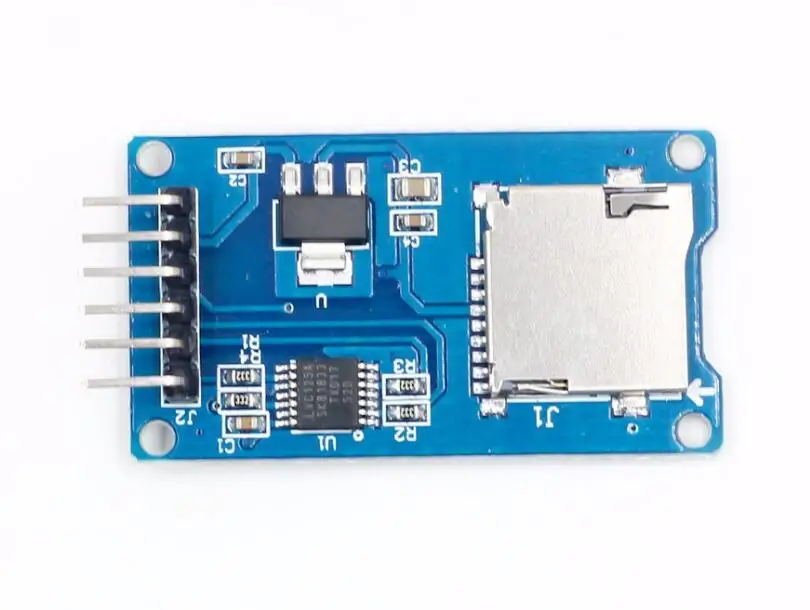

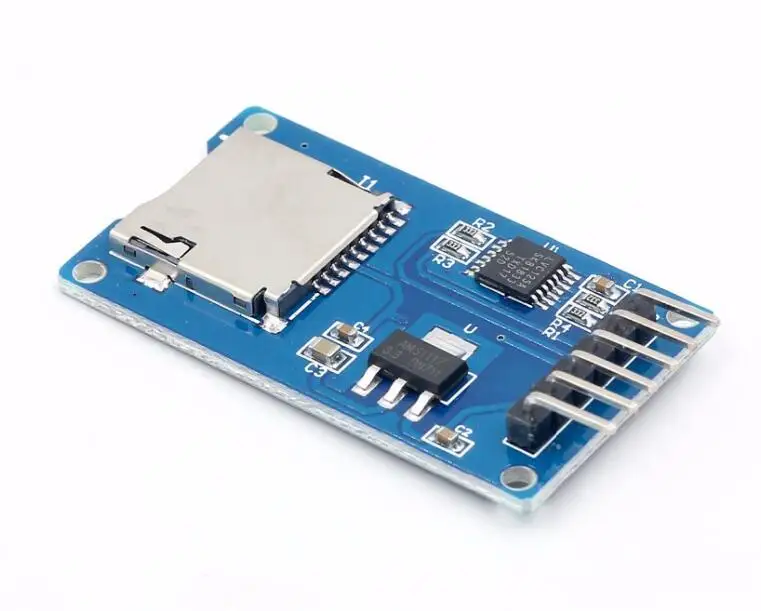

1 шт./лот микро-sd-карта Мини TF кардридер модуль SPI интерфейсы с чипом конвертера

1 шт./лот микро-sd-карта Мини TF кардридер модуль SPI интерфейсы с чипом конвертера

Модуль (адаптер карты MicroSD)-это модуль считывания карт Micro SD, через файловую систему и Драйвер интерфейса SPI, MCU для завершения работы с файловой системой для чтения и записи MicroSD-карты.Использование rs может непосредственно использовать IDE поставляется с sd-картой для завершения инициализации и чтения карты библиотеки

Характеристики модуля:

1.Поддерживает карты Micro SD, карты Micro SDHC (высокоскоростная карта)

2 уровня конверсии платы, что интерфейсы уровня для 5 В или 3,3 В

3 источника питания-4,5 V ~ 5,5 V, 3,3 V регулятор напряжения схема

4-это стандартный интерфейс связи SPI

5,4 M2 позиционирование винтов отверстия для легкой установки


Интерфейс управления: в общей сложности шесть контактов (GND, VCC, MISO, MOSI, SCK, CS), GND на землю, VCC-это источник питания, MISO, MOSI, SCK-шина SPI, CS-это чип выбора сигнального штифта;

3,3 V регулятор напряжения цепи: регулятор LDO выходная мощность составляет 3,3 V преобразователь уровня чип, SD/MMC, микро SD карты питания;

Уровень конверсии: Micro SD карты в направлении сигнала преобразуется в 3,3 V, MicroSD карты интерфейсов для того, чтобы управлять направлением сигнала мисо также преобразуется в 3,3 V, система микроконтроллера AVR может считывать сигнал;

Разъем для карты Micro SD: самобалансирующийся, легко вставляется.

Позиционирование отверстия: 4 M2 винты позиционирования Диаметр отверстия составляет 2,2 мм, точное позиционирование модуля просты в установке, для того чтобы достигнуть Интер-модуль комбинированный;
