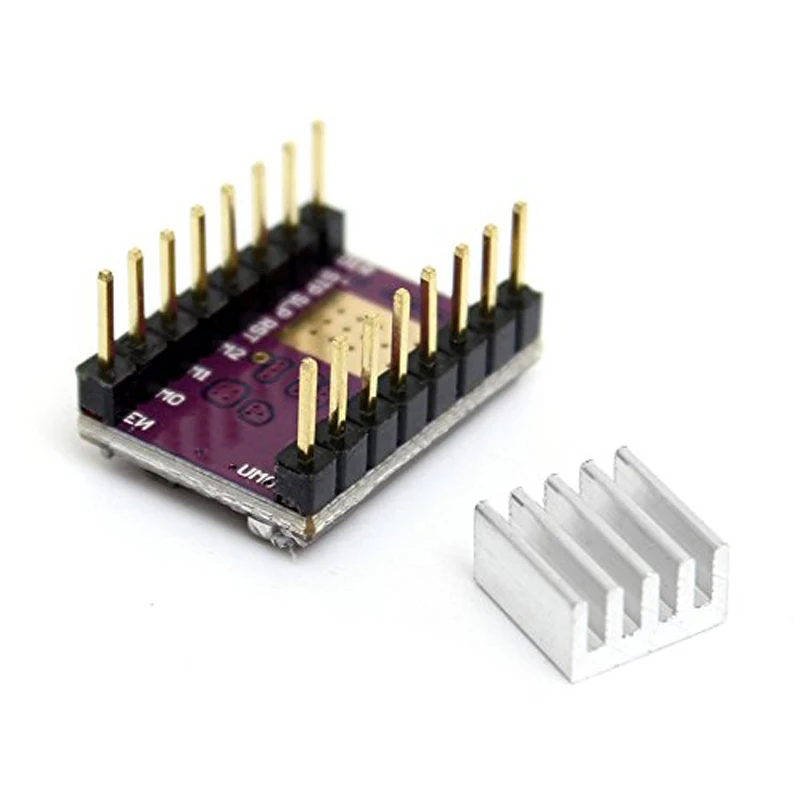

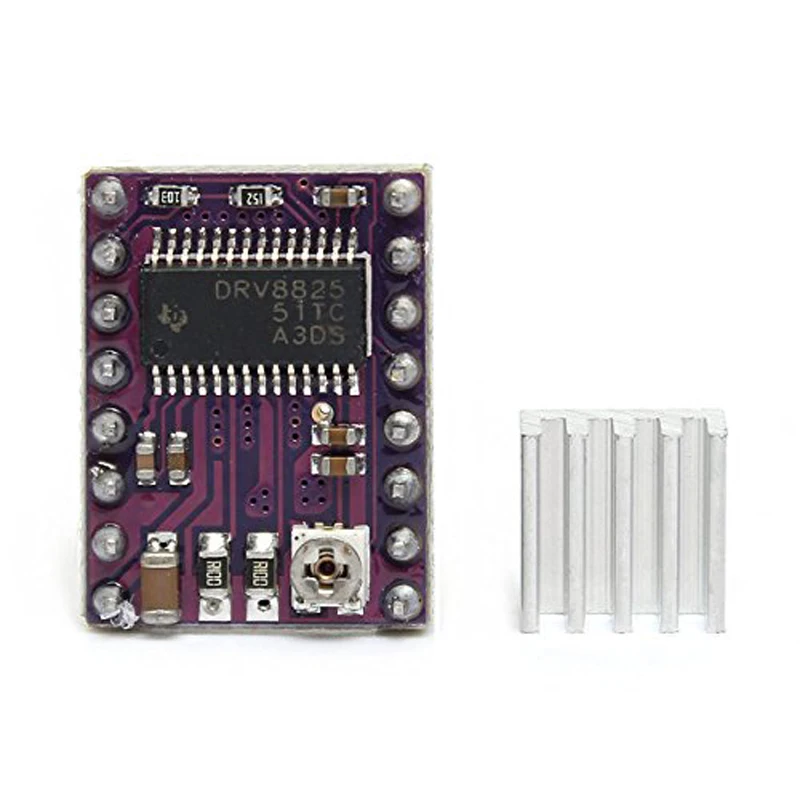

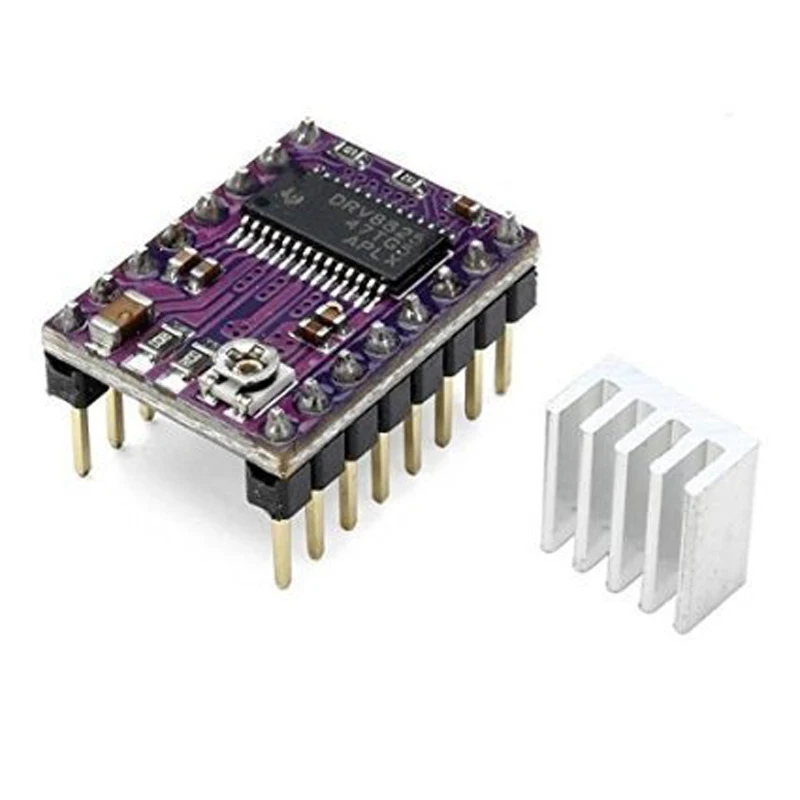

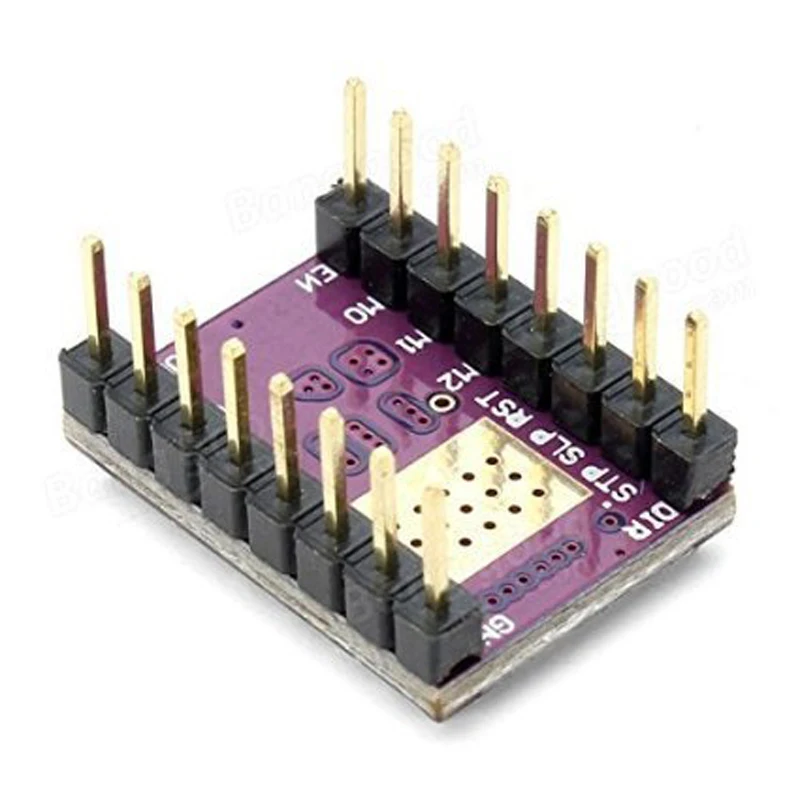

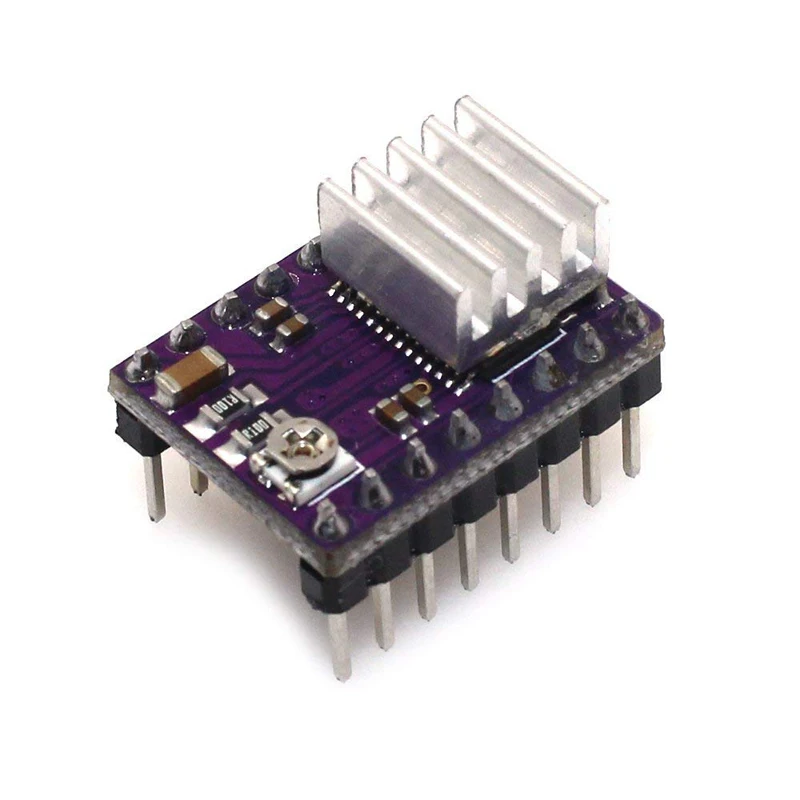

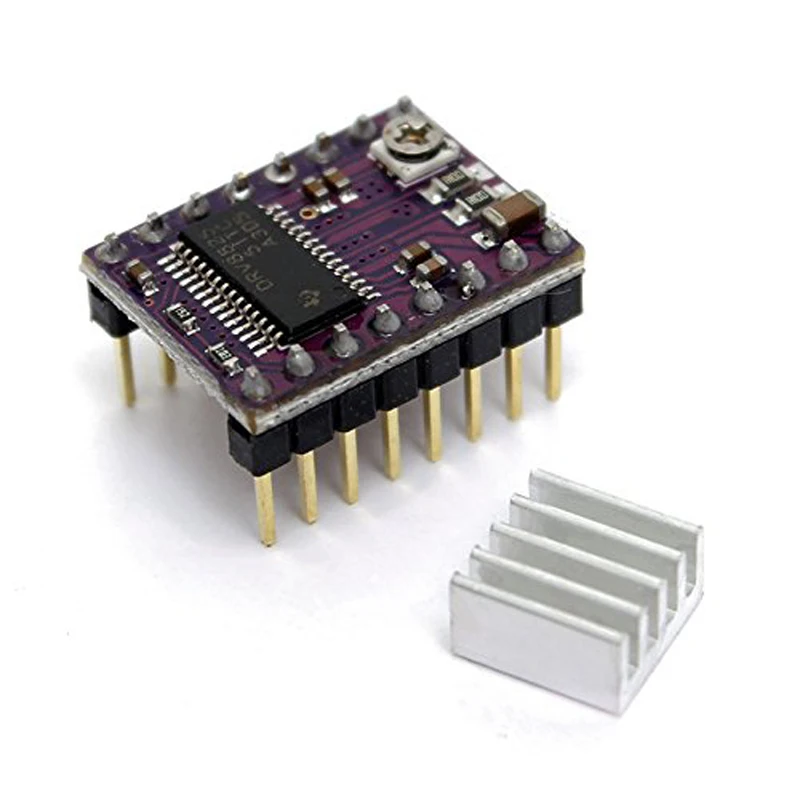

4 слойный модуль StepStick aolin DRV8825 драйвер шагового двигателя с радиатором (штырьки

  Плата переноски шагового двигателя DRV8825 TI DRV8825, микро биполярный Драйвер шагового двигателя, является прорывом. Модуль имеет разветвитель и интерфейс с нашим оператором шагового двигателя A4988 почти такой же, поэтому его можно использовать в качестве более высокой производительности при замене выдвижной платы меню во многих областях применения. DRV8825 имеет регулируемый лимит тока, защиту от перегрузки по току и перегрева, шесть микросхем (шаг 1/32 вниз). Он использует 8,2-45 V, может обеспечить до около 1,5 фазе без теплоотвод или принудительная воздушный поток (мощностью до 2,2 на единицу обьема в достаточном количестве дополнительные охлаждения).   Продукт Особенности   Простой интерфейс управления шагами и направлением 2. Шесть различных шагов разрешения: полный шаг, полушаг, 1/4-шаг 1/8-шаг 1/16-шаг, 1/32-шаг 3. Не могли бы вы непосредственно контактировать с 3,3 V 5 V системы 4. Температурное отключение, отключение от перегрузки по току, блокировка пониженного напряжения 5 Защита от короткого замыкания до заземления 6,4 Слои меди 2 oz PCB, для того, чтобы улучшить рассеивания тепла 7 открытые припоя земли ниже в нижней части, драйвером IC на печатная схема pad 8 размеров, штифтов и интерфейсов, подходящих к A4988 операторам шаговых двигателей, разными способами 9. Регулируемое Управление током позволяет вам задать потенциометр, который позволяет использовать Номинальное напряжение шагового двигателя или более, для того, чтобы достичь более высокой скорости с максимальным выходным током Интеллектуальное управление разделкой 10 автоматически выбирает правильный текущий режим распада (быстрый спад или медленное спад) 11, макс. 45 В напряжение питания 12 встроенных регуляторов напряжения (необходимо для любого внешнего логического напряжения питания)
