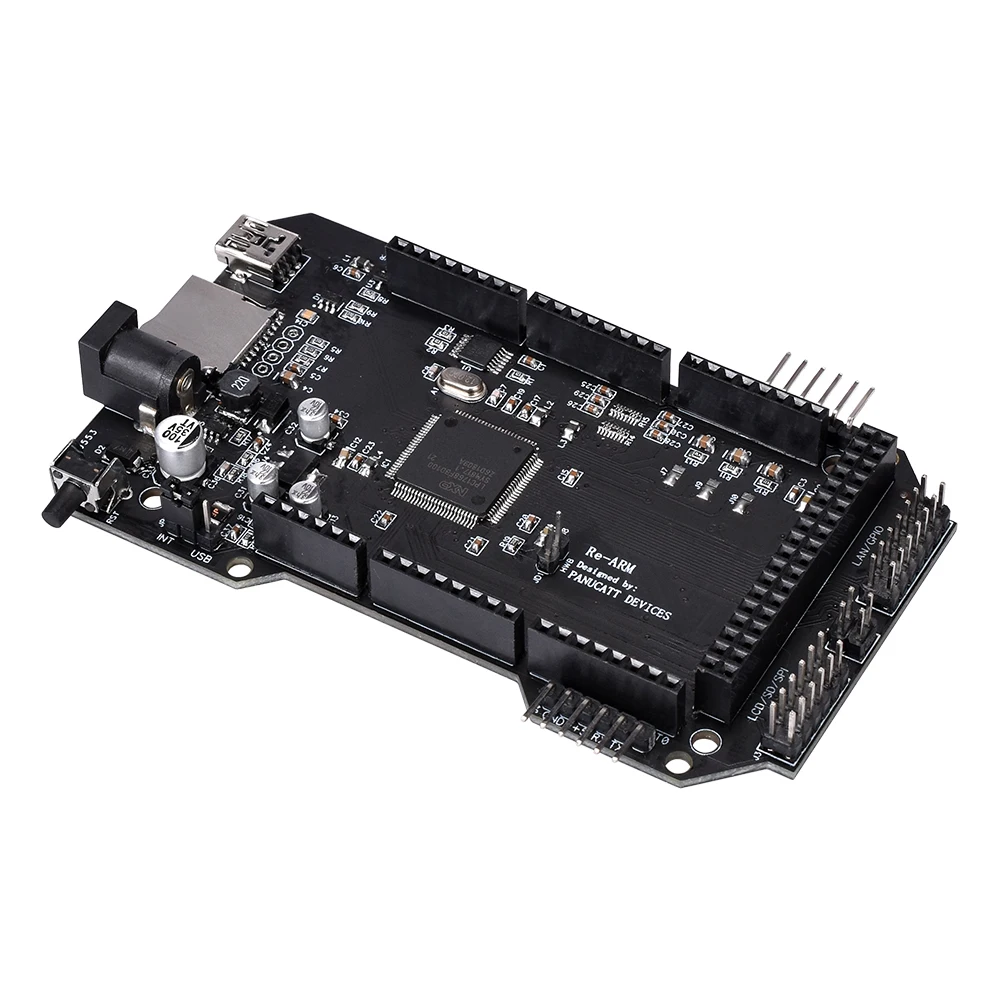

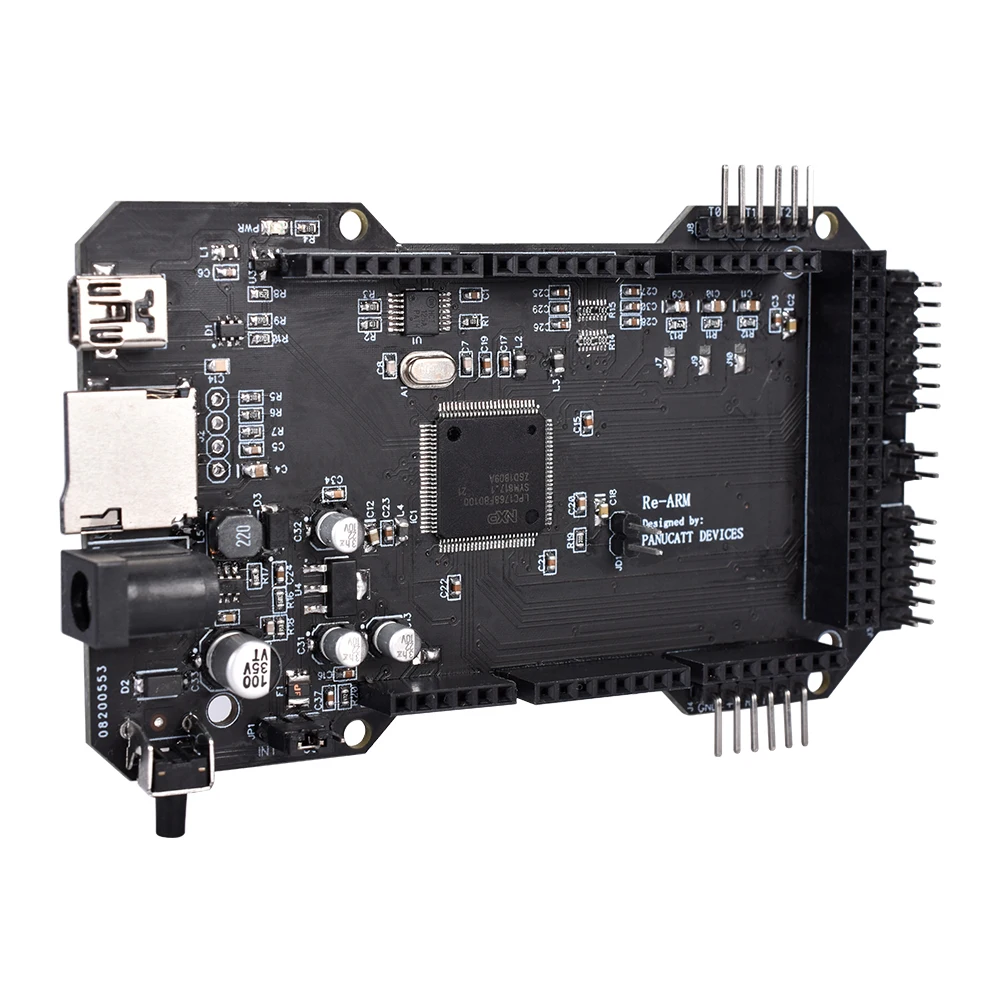

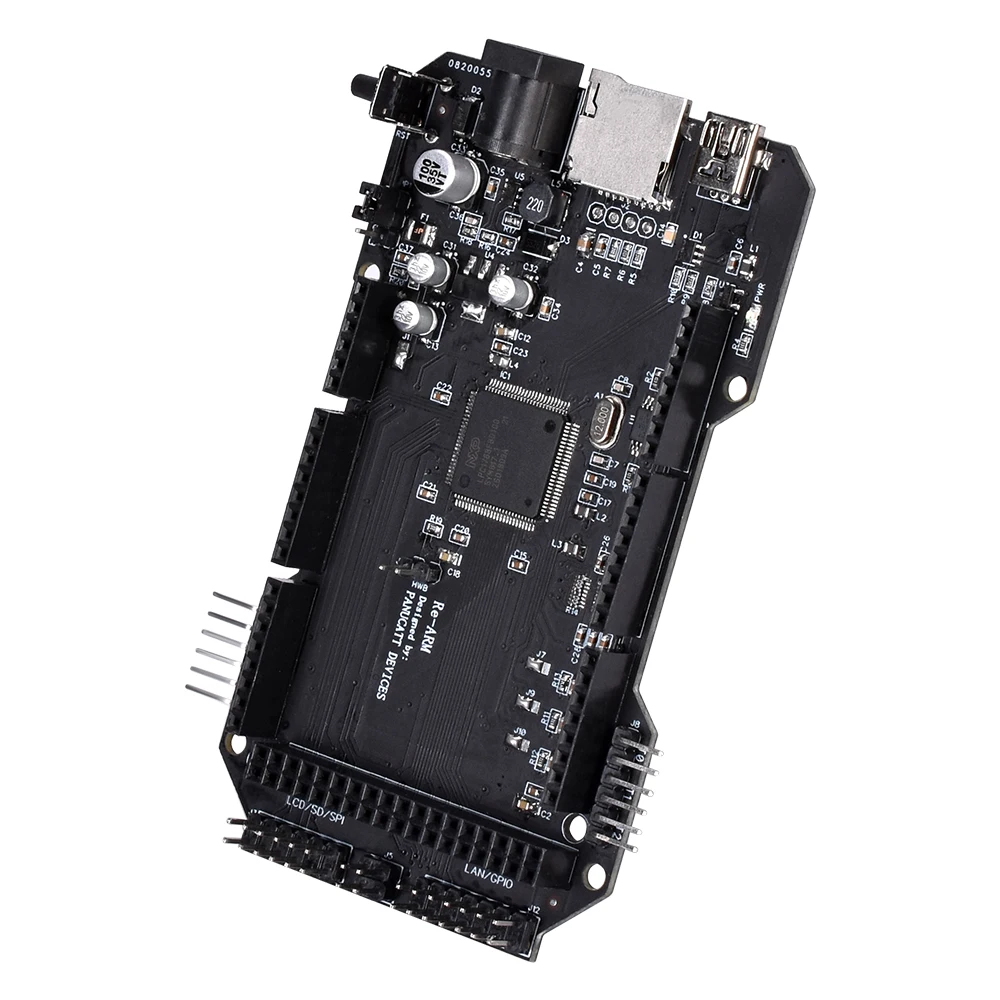

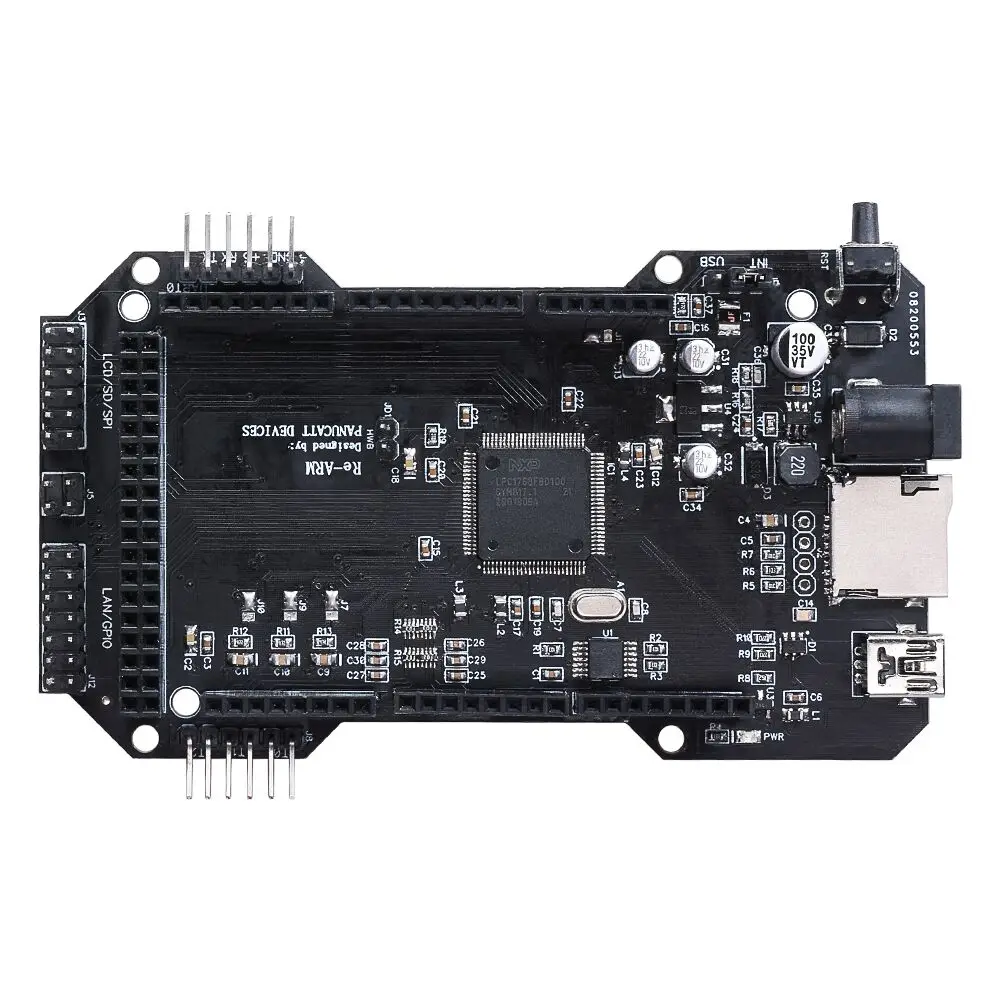

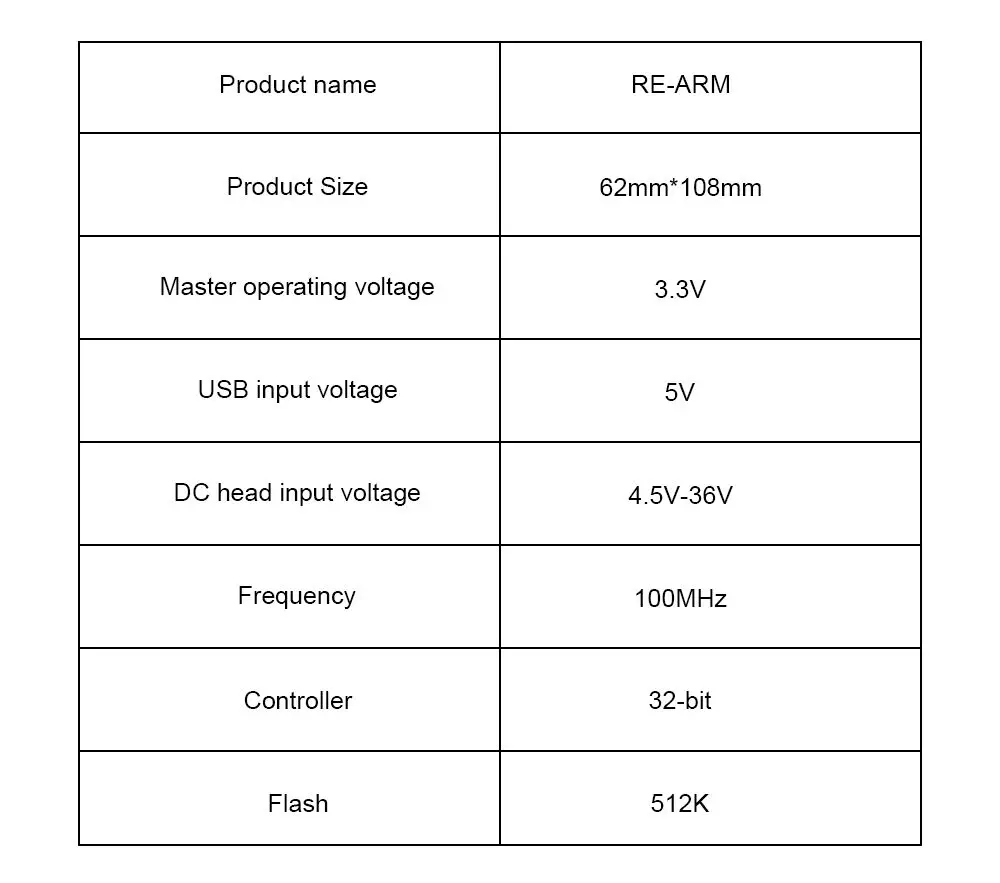

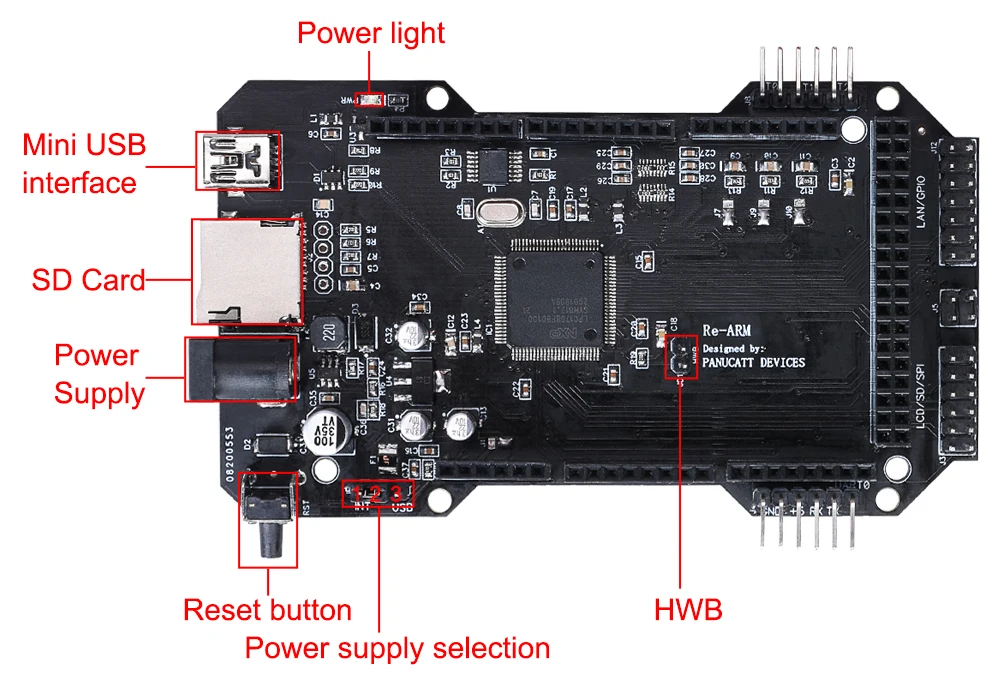

Расширительная плата RE-ARM 32 битПреимущество

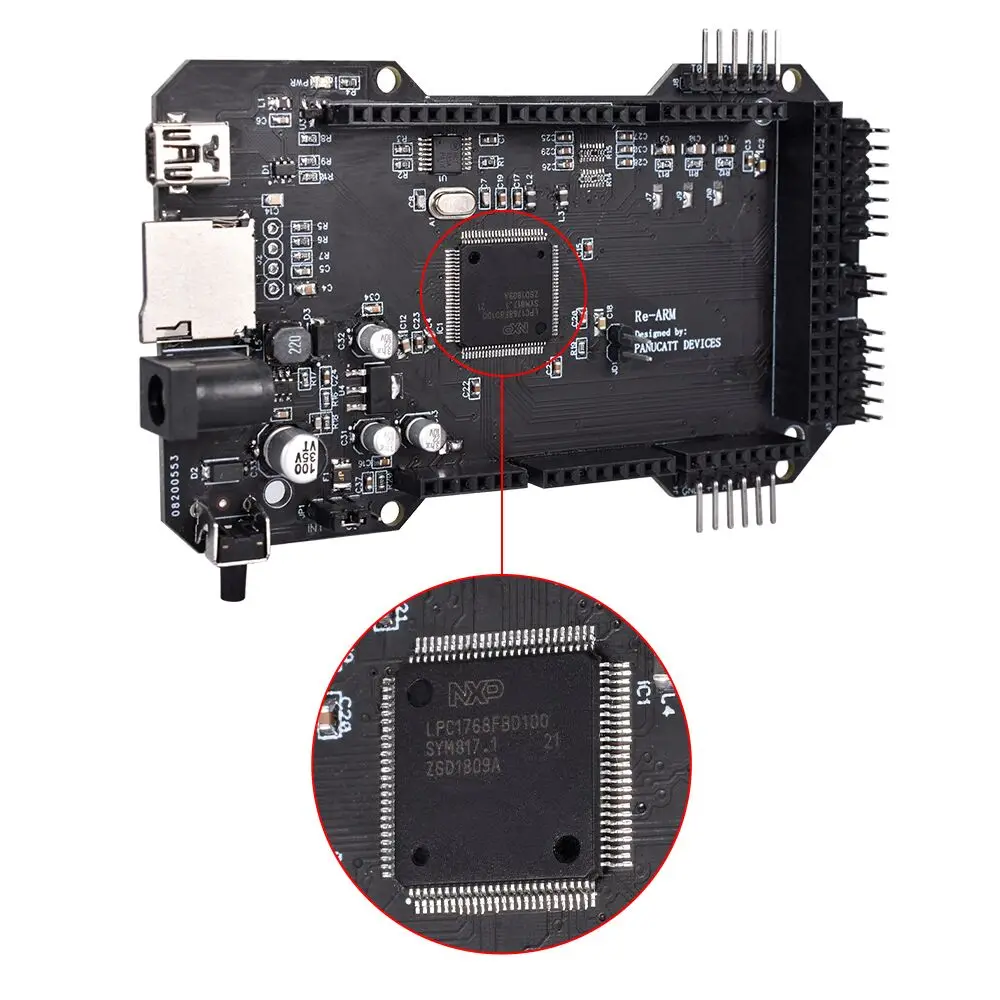

1. Более мощный процессор. Более быстрая скорость подачи!

2. Подходит для глажки.

3. Простая настройка, используя текстовый файл на sd-карте, не нужно загружать прошивку, менять настройки.

4. Sd-карта отображается как диск в windows. Легко перетягивать и снимать новую прошивку или менять файл config.

5. Может работать с маленькими шаговыми микрошаговыми драйверами. Нравится драйвер SD6128 micro-stepping 1/128.

6. Доступен дополнительный модуль Ethernet RJ45.

7. Запускайте графические ЖК-дисплеи с дельтами без икоты.

8. Запуск 2 sd-карт, один для настроек и прошивки (на плате), а другой для загрузки файлов (на ЖК-дисплее).

9. 5V толерантным шпильки, за исключением аналоговые входные сигналы, которые находятся на 3,3 V.

10. Фильтруют торцевые входы.

11. Работает на CNCs, лазерных резаках и 3D принтерах.

Примечание:

Когда вы используете TMC2130 diy с RE-ARM, вы можете использовать толькоШаг/режим DIR, потому чтоRE-ARM не поддерживает модель SPIИ более старые ЖК-экраны. Например, 2 линии ЖК-дисплея.

Если вы хотите использовать TMC2130 SPI и изменить прошивку, вы можете проверить по этой ссылке://youtu.be/TtYmx60rZh0

(Как использовать Re-ARM и RAMPS 1,6 + plus с драйверами TMC2130, полный графический ЖК-дисплей.)

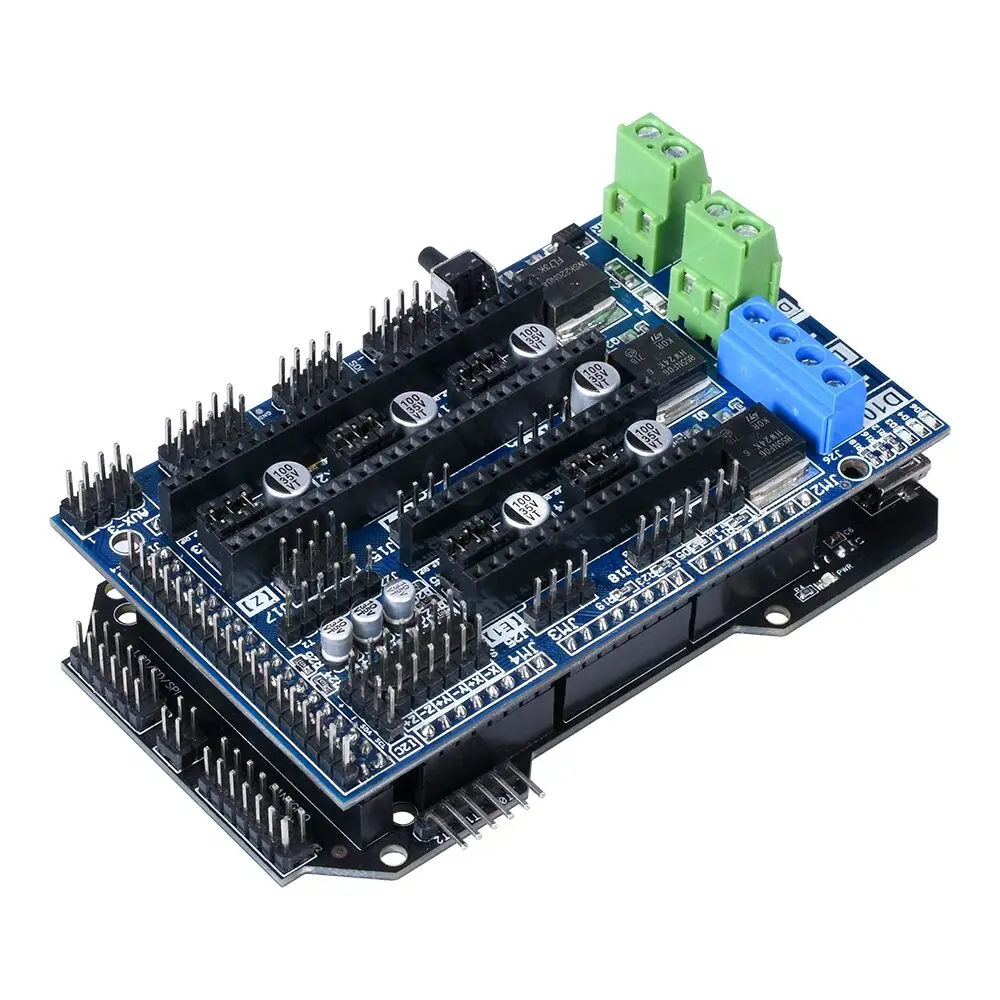

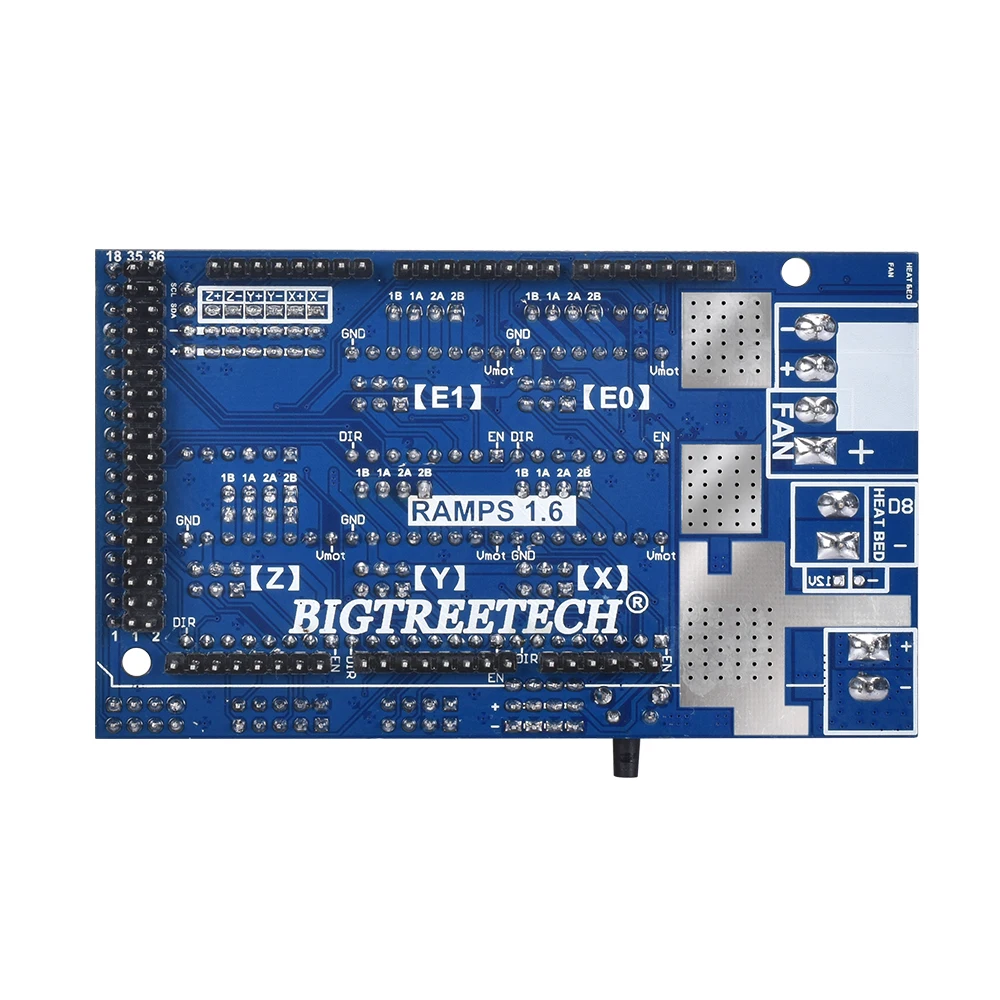

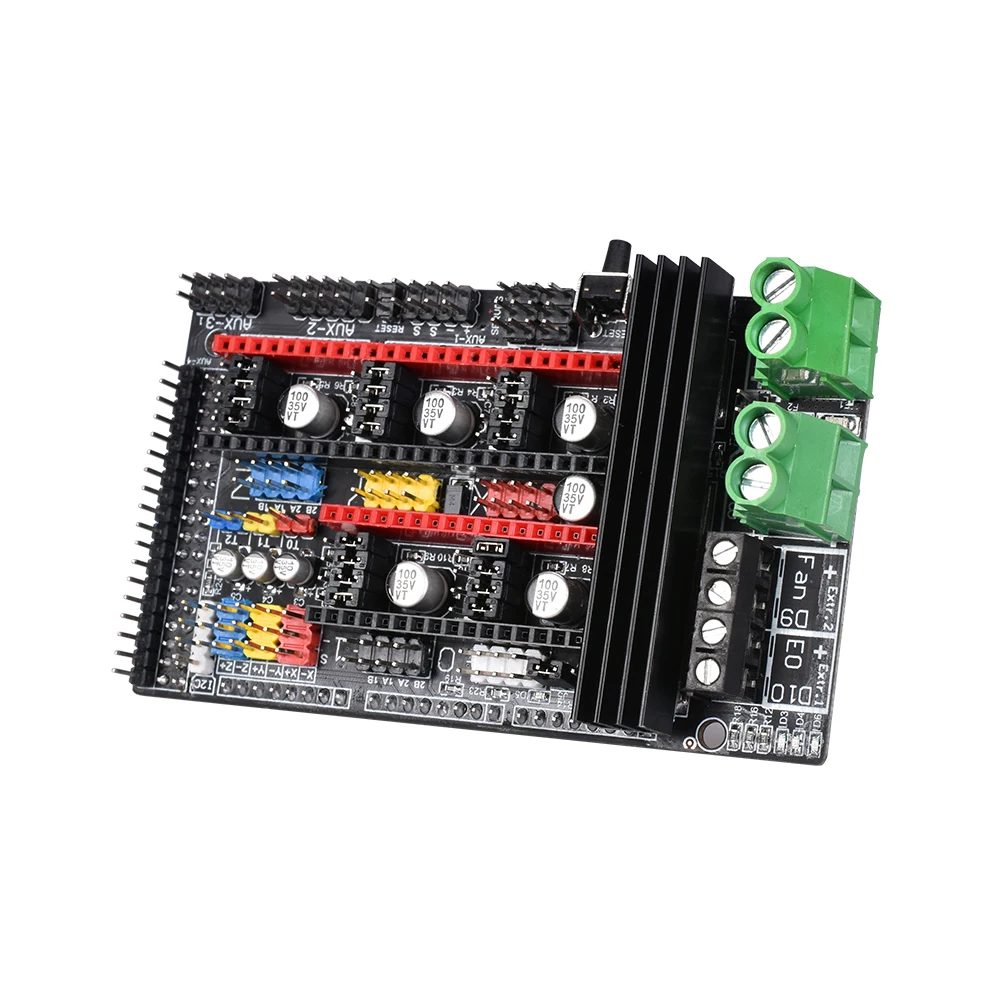

Ramps 1,6 plus Характеристика:

1.BIGTREETECH Ramps 1,6 plus-это в основном Новая плата адаптера ramps для обновления старого драйвера Ramps 1,6, работающего в режиме работы SPI, комплексная проблема.

2. BIGTREETECH Ramps 1,6 plus использует SPI режим работы, который может быть достигается просто путем подключения и отключения jumper cap. Это не только экономит процесс сложного подключения, но и экономит стоимость внешней проводки, что является экономичным и практичным.

3. Новые ramps 1,6 plus эффективно устраняет проблему двигателя, который не работает, вставляя не ту линию; это также позволяет избежать проблем, связанных с тем, что привод не работает из-за плохой связи внешней линии в процессе печати.

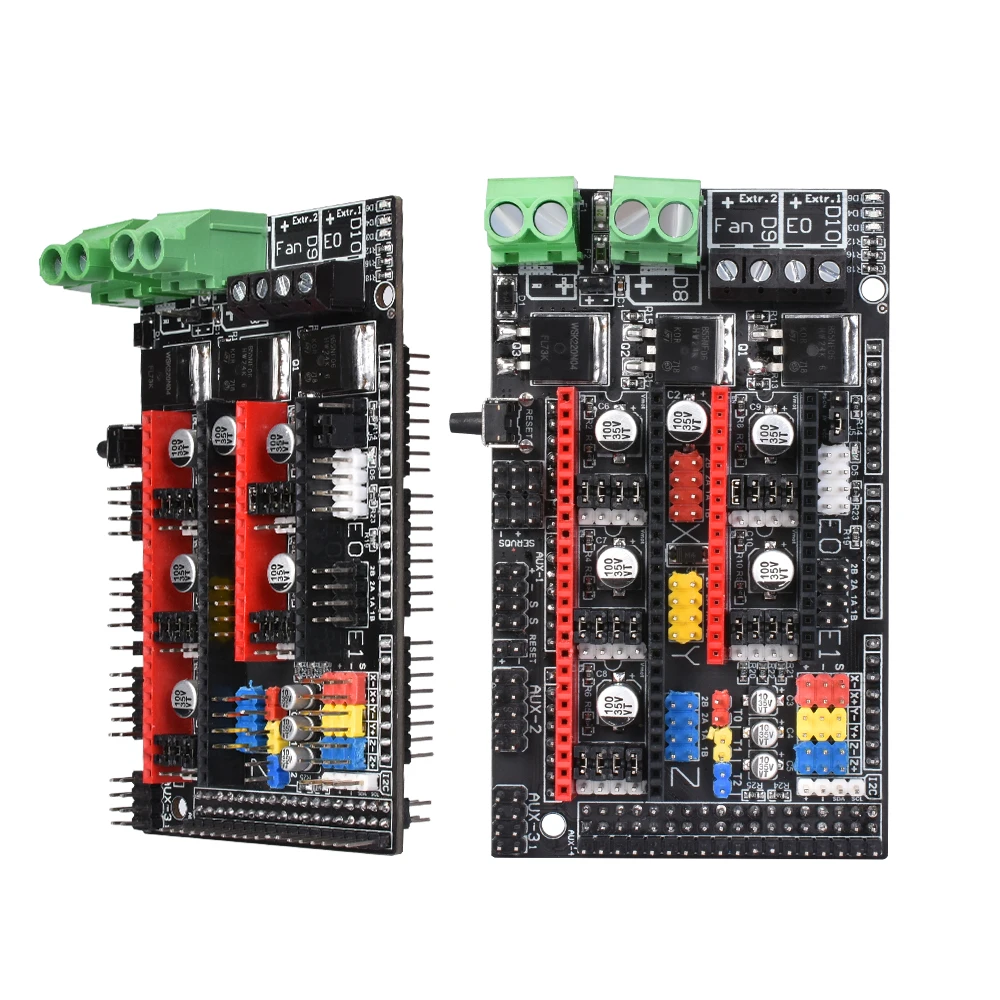

Преимущество

1. PCB имеет встроенный терминал выбора для вождения режима работы SPI и совместим с режимами шаг/DIR и SPI.

2. Детали электропитания и термокровати, работающие на клемме с высоким током 30 А, что в основном позволяет избежать ситуаций, связанных с зажиганием.

3. Более четкое Подключение провода после обновления нового верхнего и нижнего слоя.

4: добавлены дополнительные интерфейсы.

5. X, Y, Z, E0, E1 использует параллельный двойной интерфейс двигателя, так что плата может использоваться для более type-machine.

6. Используя комбинированный цветной штифт и соединитель ряда, эффективно различить каждый функциональный интерфейс, красиво и практично.

Выбор режима работы SPI и шаг/DIR

SPI рабочая модель

При использовании модели driver SPI: Подключите 1, 11,2, 12, 3 и 5 ,4and 6, используя четыре шт. 13 (колпачки для коротких замыканий)

SPI-это режим последовательной шины, где 1 соединение 11-MOSI, 2 соединения 12-SCK, 3 соединения 5-CSN, и 4 соединения 6-MISO; (Соответствующую картинку индикация)

Шаг/DIR (режим шагового/направленного привода):На рис. 11, 12 и 5, соответственно, указаны режимы шагового/DIR (конец выбора),8, 9 и 10 (высокий уровень), MS1, MS2 и MS3; приведите в качестве примера драйвер LV8729. Подключите 5 (MS3) и 8 (высокий уровень), используя 13 (колпачок короткого замыкания), драйвер работает в режиме шаг/DIR, и это 16 отделений.

Примечание: интерполяция режима MS1, MS2, MS3 и 8, 9, 10 в режиме шаг/DIR выбирается в соответствии с различными разделениями различных драйверов.

Когда вы используете TMC2130 diy с RE-ARM, вы можете использовать толькоРежим шаг/DIR, потому что RE-ARM не поддерживает модель SPI и более старые ЖК-экраны. Например, 2 до ЖК-дисплея.

1.XCS:D63 YCS:D40 ZCS:D42 E0CS:D65 E1CS:D66

1. Выбор режима работы драйвера определяет прошивку, которая будет программироваться. Когда выбран режим SPI, материнская плата должна быть запрограммирована с прошивкой рабочего режима SPI (для обучающего руководства по смене прошивки SPI, пожалуйста, обратитесь к Руководству по эксплуатации BIGTREETECH TMC2130 V1.1.); при выборе режима шаг/DIR, прошивка должна быть заменена на прошивку режима работы шаг/DIR, И необходимо наблюдать за последовательностью разделения. (прошивка составляет 16 отделений, Ramps1.6 plus также должна выбрать 16 отделений)

2. При использовании теплового кулера мощностью более 140 Вт, пожалуйста, убедитесь, что он установлен для предотвращения перегрева и горения; При использовании теплового кулера мощностью более 180 Вт, пожалуйста, не забудьте выбрать модуль тепловых MOS для передачи, чтобы избежать горения платы из-за длительного перегрева;

3. Когда вы подключите и отключите накопитель в Ramps1.6 plus, пожалуйста, обратите внимание на направление диска. Его не следует вставлять задним ходом, чтобы предотвратить горение диска, а работа штепсельной вилки и диска отключения должна проводиться в условиях сбоя питания.

4.Описание каждого драйвера SPI режим CS pin: (для получения подробной информации, пожалуйста, обратитесь к информации RAMPS1.6 plus PIN)

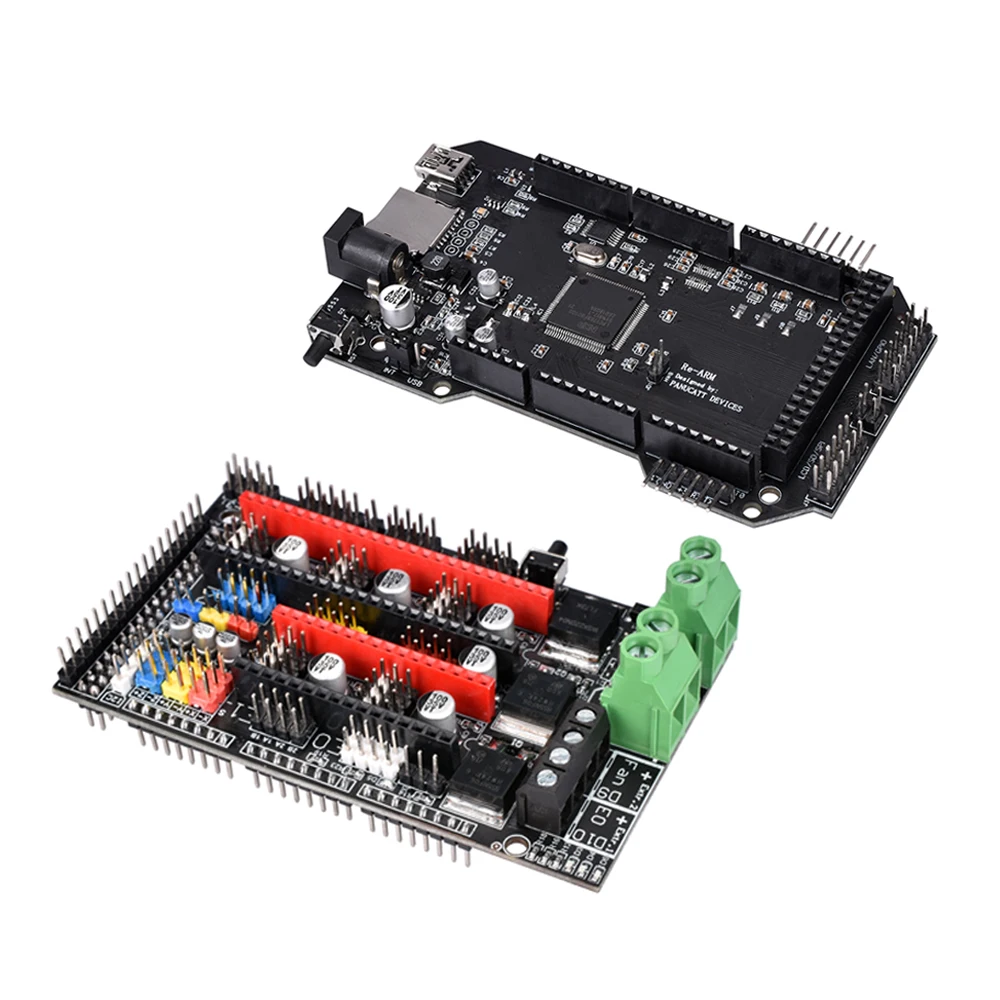

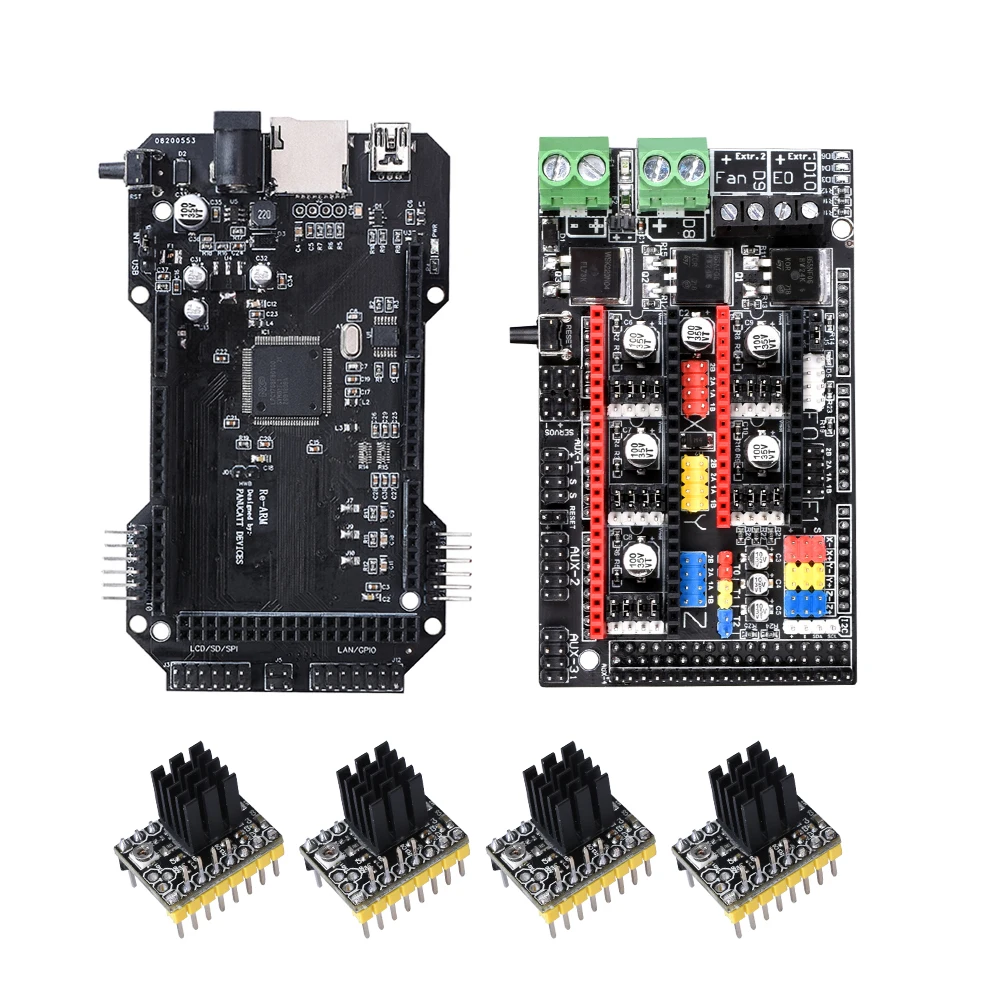

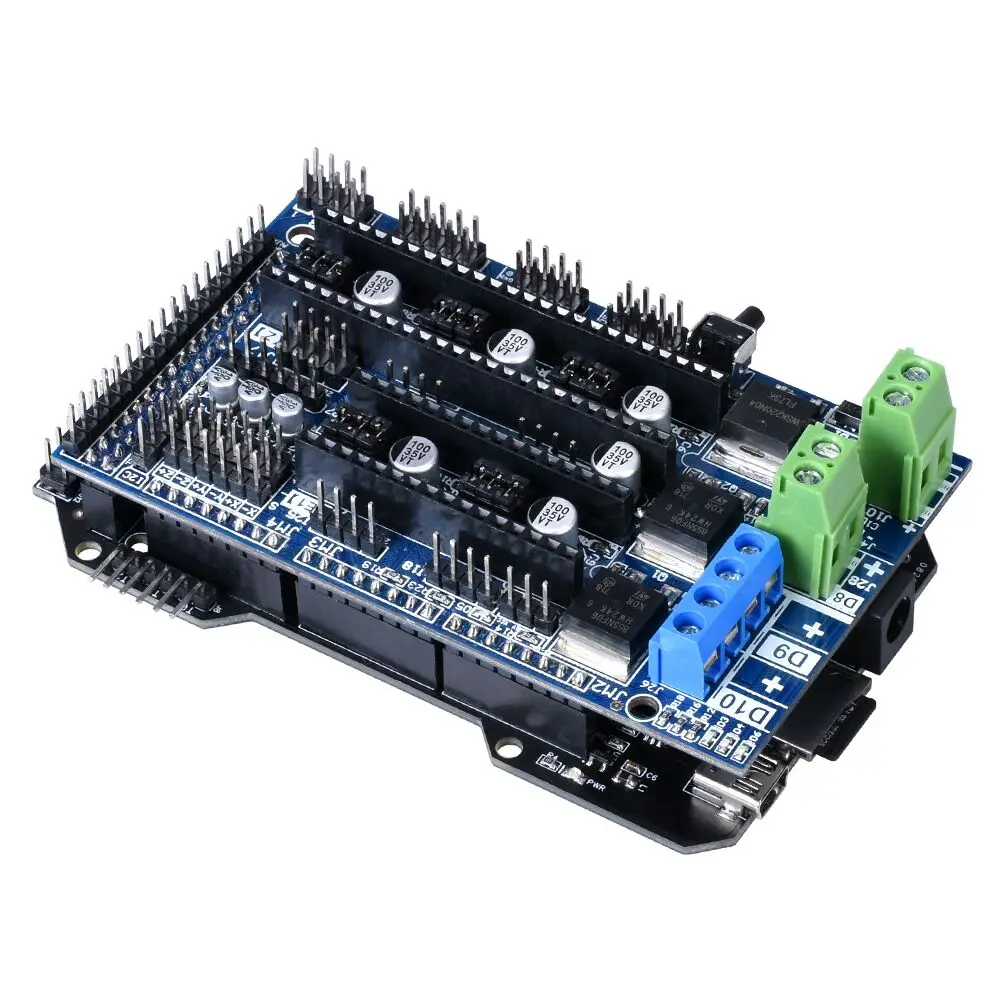

Ramps 1,6 с Clone RE-ARM 32 бит

Ramps 1,6 Plus с Clone RE-ARM 32 бит

Тип 1:(Ramps 1,6 Plus)

1 шт. Ramps 1,6 Plus + 1 шт. Re-ARM плата + 4 шт. A4988/Drv8825/TMC2208/TMC2100/TMC2130 SPI

(Обратите внимание: Ramps 1,6 плюсМожно напрямую использовать TMC2130 SPI с чашечкой, а не кабелем драйвера. A4988 и DRV8825 необходимо припаять клиентом)

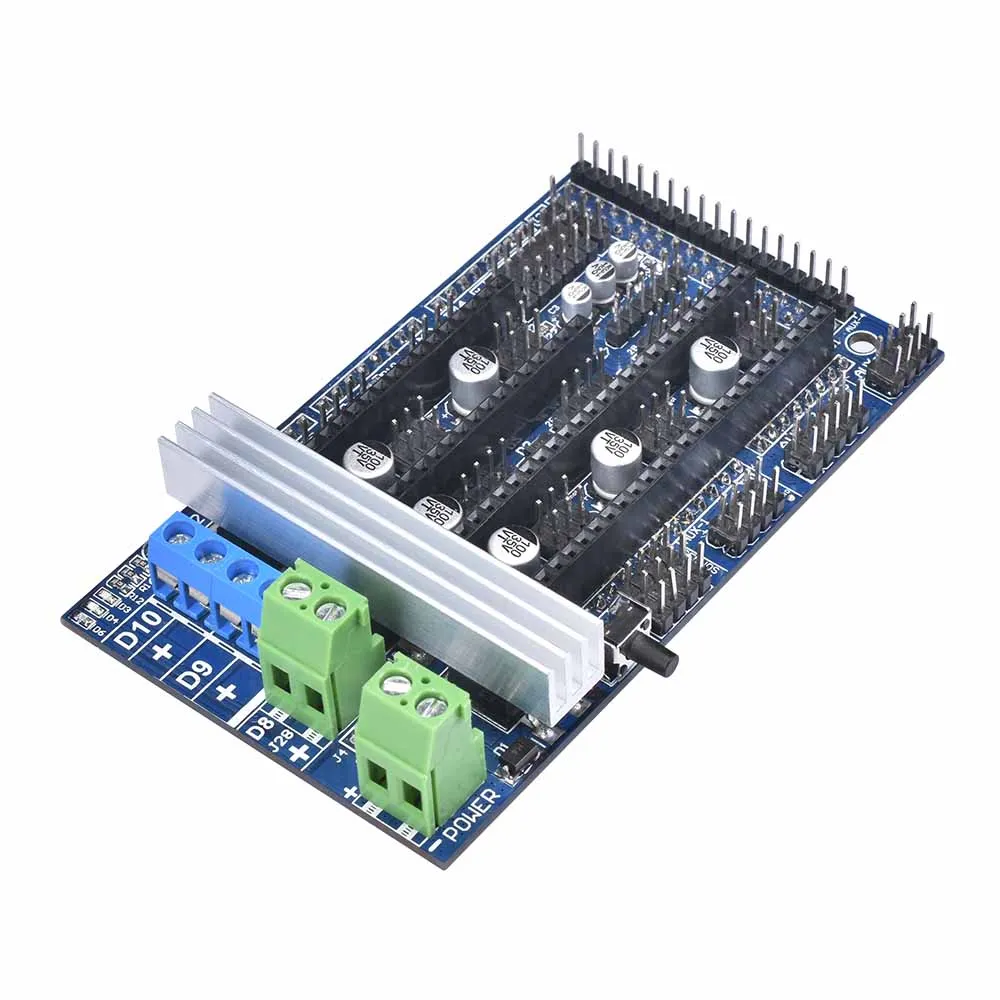

Тип 2:(Ramps 1,6)

1 шт. пандусы 1,6 + 1 шт. Re-ARM доска + 4 шт. A4988/Drv8825/TMC2208/TMC2100/TMC2130 SPI

(Обратите внимание: Ramps 1,6Можно использовать TMC2130 SPI по кабелю, мы отправим его в списке продуктов)

Примечание:

Специальные модели A4988 и DRV8825,Так что выНужно припояЭто, как показано на нашем рисунке. Более того, в соответствии с формой разделения, джемпер черной детали должен быть заменен на белую часть.

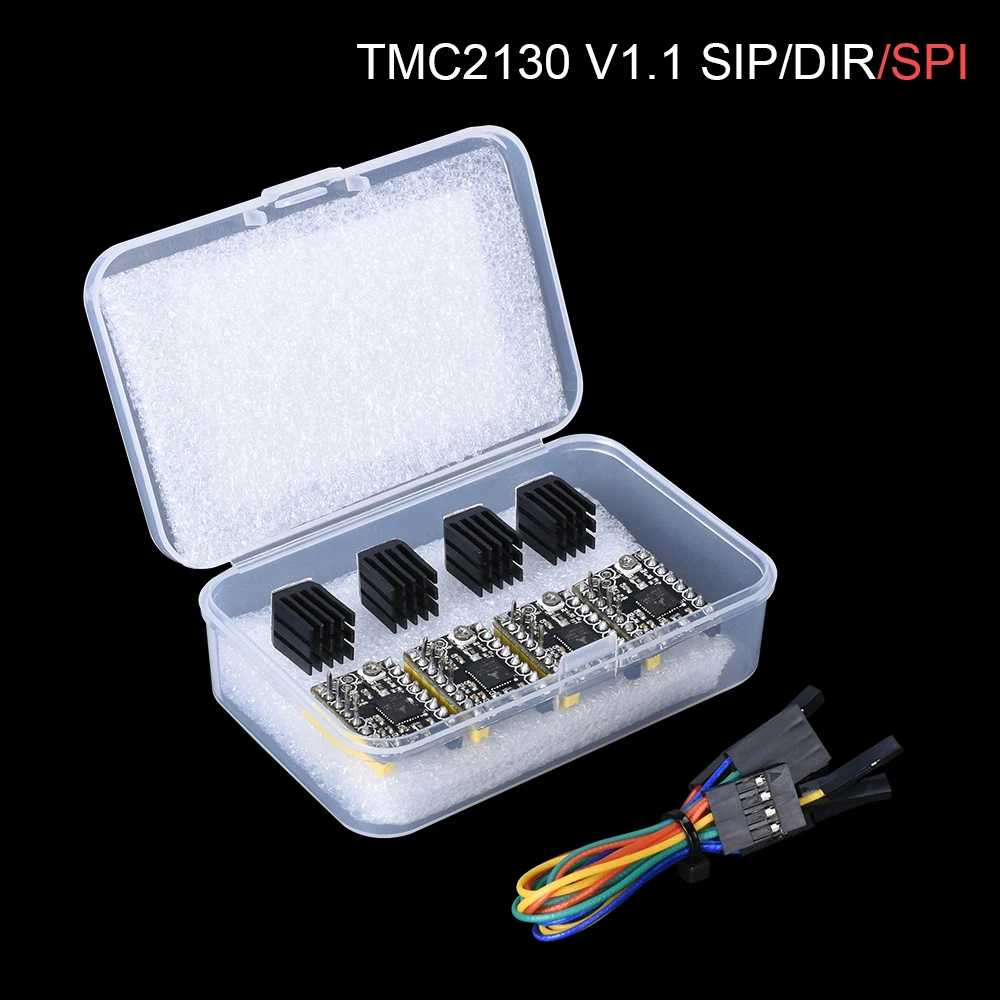

ОTMC2130 V1.1spi модельВы можете напрямуюИспользуйте перемычку, чтобы выбрать модель SPi, а не провод.

Мы отремонтируем клиентов, чтобы выбрать наборы TMC2130 SPi.

О TMC2130 езды на автомобиле, мы договоримся о том, чтобы отправить Новинка Обновление TMC2130.

Из-за новой модели TMC2130 SPi, можно напрямую использовать для Ramps 1,6 plus вместо кабеля драйвера, использовать чашу для прыжков.
