Контроллер солнечной зарядки EPever 80amp MPPT 48 В/36 В/24 В/12 В отрицательная подсветка

Контроллер солнечной зарядки EPever 80amp MPPT 48 В/36 В/24 В/12 В отрицательная подсветка

Контроллер заряда EPever 80amp MPPT на солнечной батарее 48 В/36 В/24 В/12 В с отрицательной заземляющей подсветкой LCD Max 200 в PV VOC Входной регулятор

Tracer8420AN: Макс. PV открытое напряжение цепи 200 в

Примечание: В новой версии нет логотипа «tracer»

Особенности

Advanced передовые технологии MPPT и ультра-быстрая скорость отслеживания, с эффективностью отслеживания не менее 99.5%, точное распознавание и отслеживание нескольких точек питания. Эффективность передачи постоянного/постоянного тока составляет до 98.6%★, Полная эффективность нагрузки до 98%★

Automatically 12 В/24 В/36 В/48 В автоматическое определение напряжения системы. Система автоматического управления для ограничения заряда и тока превышают номинальное значение. Общая функция отрицательного заземления и устранения неисправностей (светодиодный индикатор неисправности).

Mpсолнечный контроллер mppt 60a с высоким качеством и низким коэффициентом сбоя компонентов ST и Infineon и функцией компенсации температуры батареи, чтобы обеспечить жизнь контроллера. Запись энергии в реальном времени и статистики.

Контроллер mppt 80A подходит для 4 вариантов зарядки: герметичный, ГЕЛЕВЫЙ, затопленный и пользовательский (не может установить литий).4 типа таймер нагрузки: Режим ВКЛ/ВЫКЛ, режим управления PV & Time, режим управления напряжением PV, двойной режим управления временем.

Интерфейс коммуникационной шины ❺ RS-485 доступен для пульта дистанционного управления/ПК и wifi (B07KT4Y3Y7) для удовлетворения различных требований к связи в различных ситуациях.

Технические характеристики

Товар

Tracer8415AN

Tracer8420AN

Номинальное напряжение системы

12/24/36/48VDC авто

Диапазон входного напряжения батареи

8V ~ 68V

Тип батареи

Герметичный (по умолчанию)/гель/затопленный/Пользователь

Предохранитель батареи

80A/58V

Номинальный ток заряда

1000 Вт/12 в 2000 Вт/24 В 3000 Вт/36 в 4000 Вт/48 в

Макс. PV открытое напряжение цепи

150 в

200 в

Диапазон напряжения MPP

(Напряжение батареи + 2 в) ~ 108 в

(Напряжение батареи + 2 в) ~ 144 в

Эффективность отслеживания

≥ 99.5%

Макс. Эффективность преобразования

98.5%

Эффективность полной нагрузки

98.0%

97.5%

Коэффициент компенсации температуры

-3 мВ/°C/2 в (по умолчанию)

Собственного потребления

98mA/12V; 60ма/24V 50мА/Е-байка 36В; 46mA/48V

Заземление

Общее отрицательное заземление

Реле

Номинальное значение: 5A/30VDC; Макс. Значение: 0.5A/60VDC

Интерфейс RS485

RS485(RJ45)

Время подсветки ЖК-дисплея

По умолчанию: 60S, диапазон: 0 ~ 999S(0S: подсветка постоянно включена)

Диапазон температуры окружающей среды

-25 °C ~ + 60 °C(Derate выше 45 °C)

Диапазон температуры ЖК-дисплея

-20 °C ~ + 70 °C

Диапазон температуры хранения

-30 °C ~ + 85 °C

Диапазон относительной влажности

От 5% до 95% (Н. К.)

Корпус

IP20

Степень загрязнения

PD2

Размеры

394 × 240 × 134 мм

Размер крепления

300 × 228 мм

Размер монтажного отверстия

Φ7

Терминал

2AWG/35 мм 2

Рекомендуемый кабель

4AWG/25 мм 2

Безопасность

EN/IEC62109-1

EMC

EN61000-6-3/EN61000-6-1

FCC

47 CFR часть 15, Subpart B

ROHS

IEC62321-3-1

Посылка в том числе

1X 80A mppt Контроллер заряда 8420AN

1X Руководство пользователя на английском языке

1XMT50, TS-R, RS485 опционально

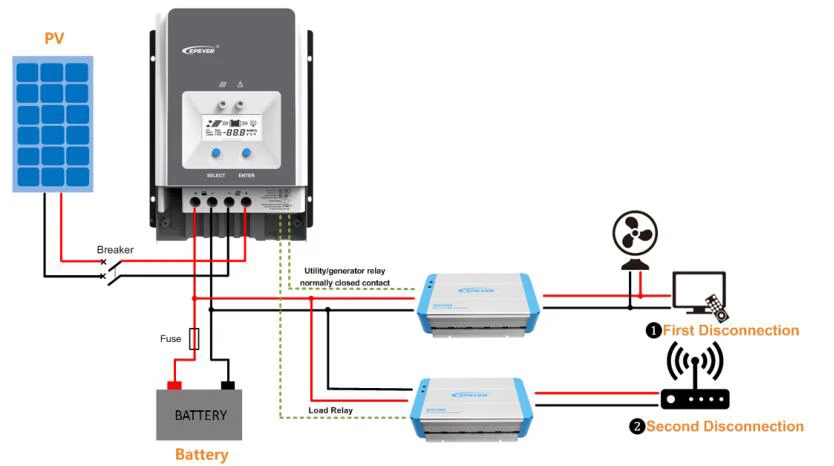

Схема подключения

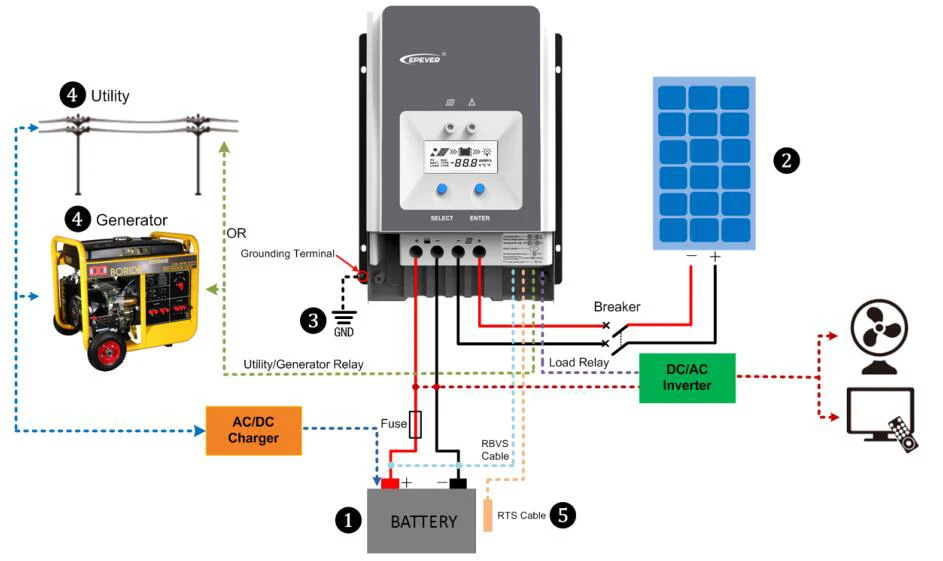

Подключите один контроллер

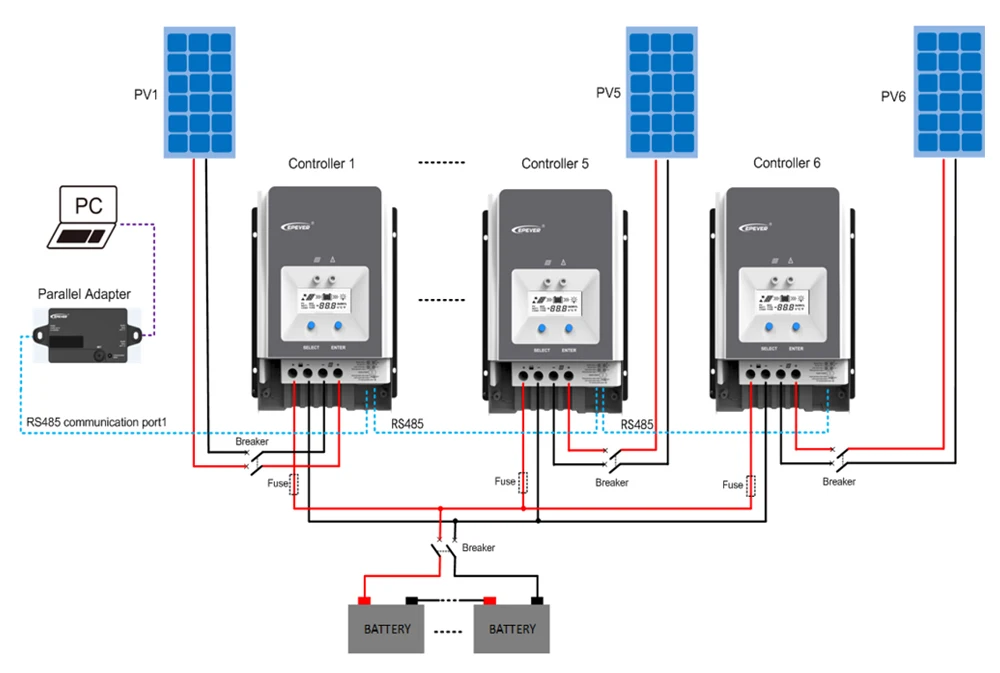

Несколько контроллеров
