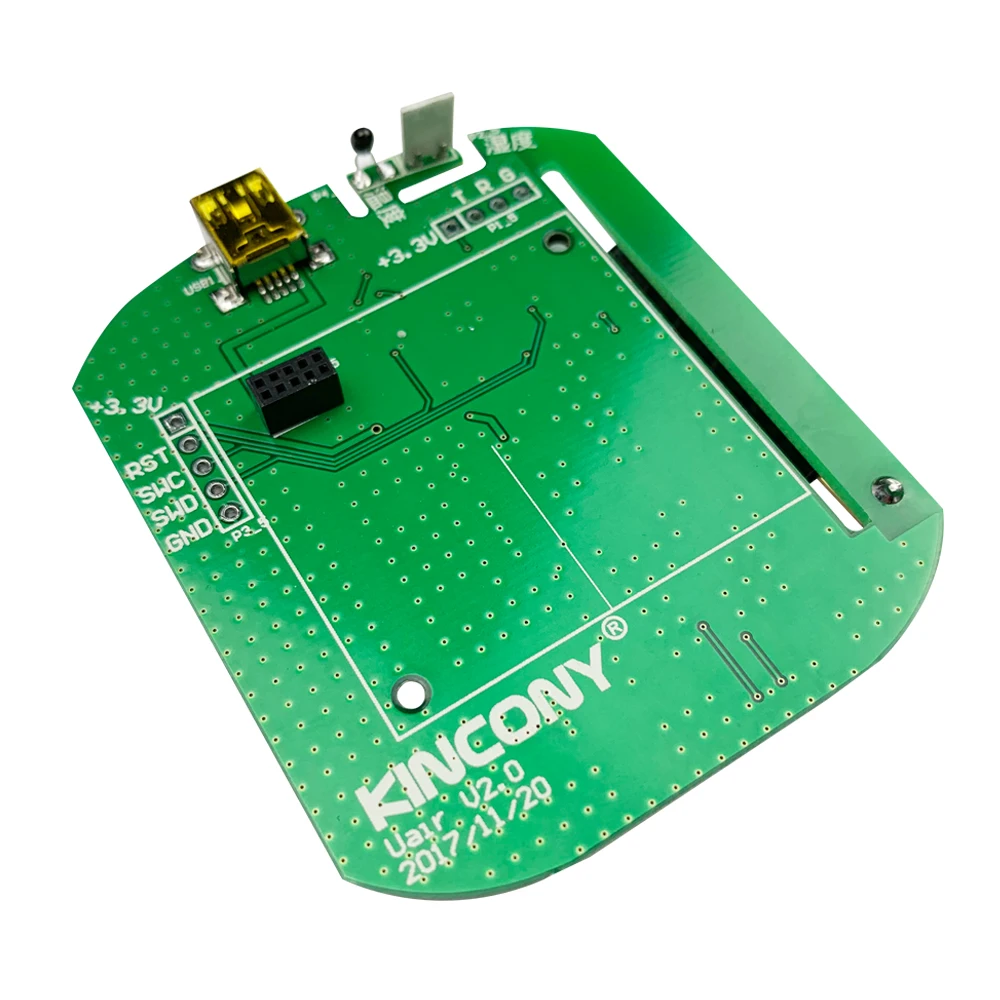

Плата разработки модуля обнаружения качества воздуха (U-air hardware PCB) может загружать данные, собранные датчиками температуры, влажности и PM2.5 на сервер через GRPS. Клиенты могут просматривать данные через веб-страницу или приложение. В настоящее время на печатной плате есть интерфейс датчика температуры, датчика влажности и датчика PM2.5 (датчик PM2.5 не является стандартным, пожалуйста, покупайте, если требуется). Вы можете установить его непосредственно на печатную плату, датчик температуры и влажности рекомендуется установить для расширения, чтобы обеспечить числовую точность.

С помощью платы разработки мы можем предоставить соответствующий Ручной Профиль модуля GPRS, схему схемы PDF файл и экспериментальную одночипную микрокомпьютерную программу STM32. И получить вторичное развитие удобно.

По умолчанию части платы разработки:

Макетная плата: 1 шт.

Эпитаксиальный датчик температуры: 1 шт.

Эпитаксиальный датчик влажности: 1 шт.

Адаптер питания: 1 шт.

И полный MCU исходный код проекта

Детальный чертеж доски разработки

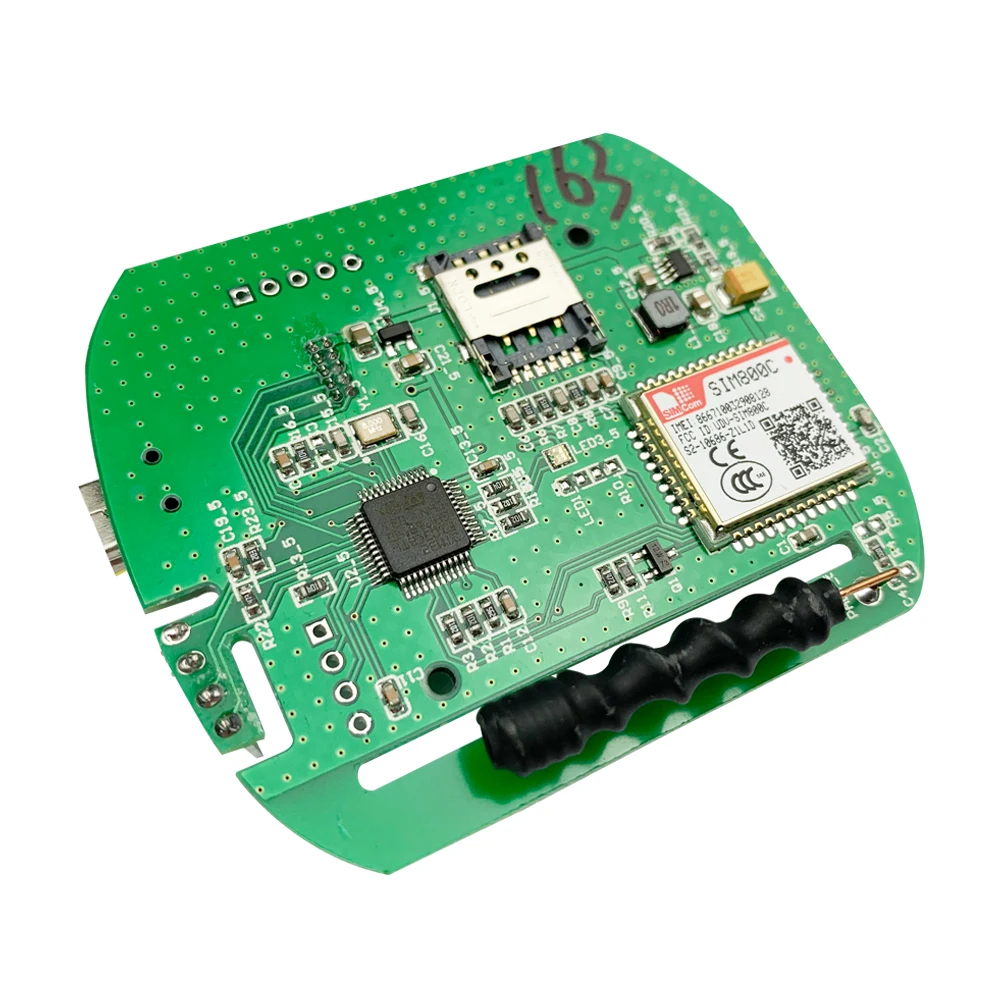

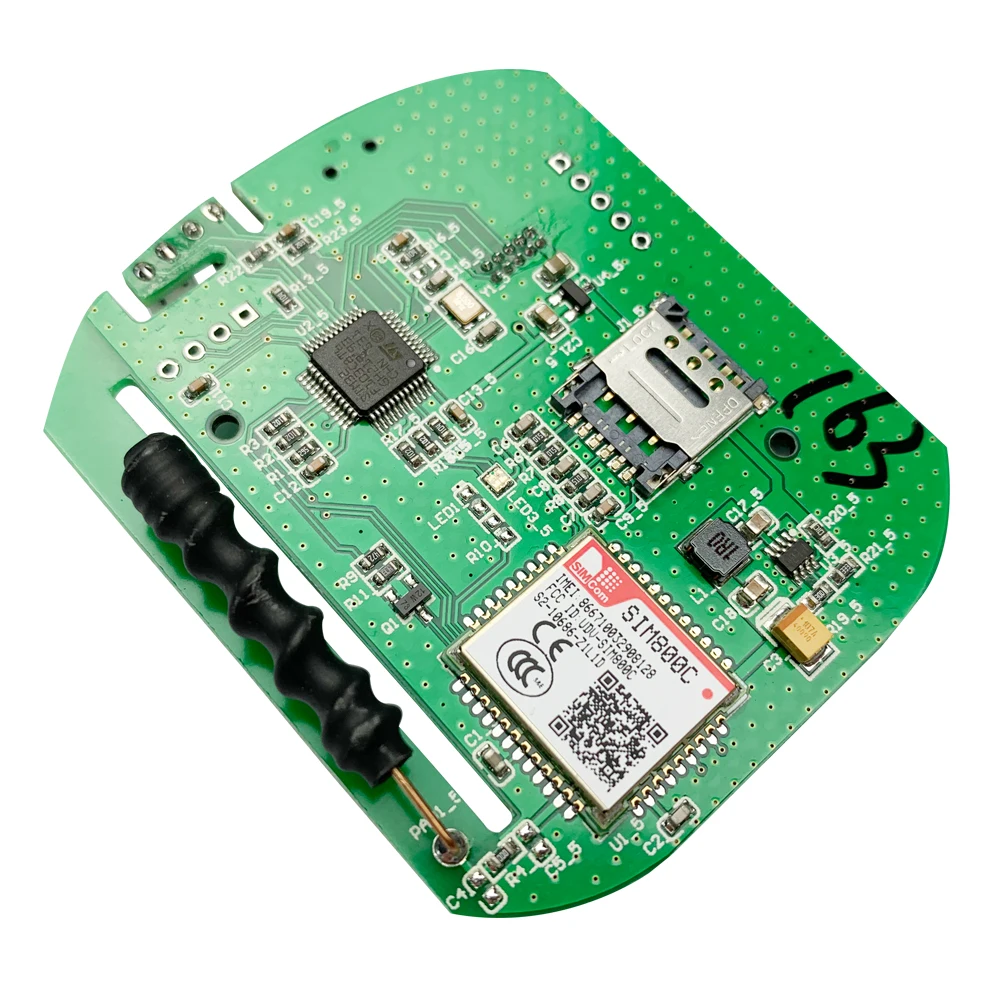

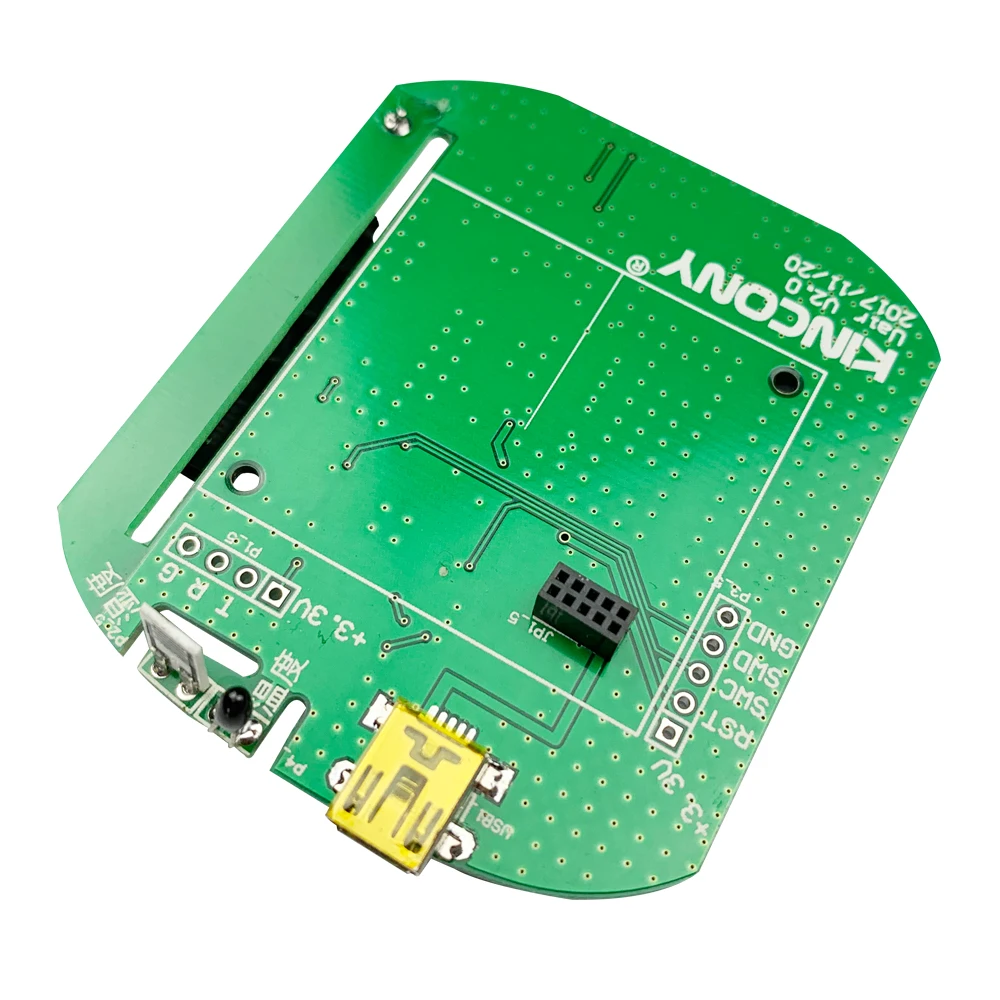

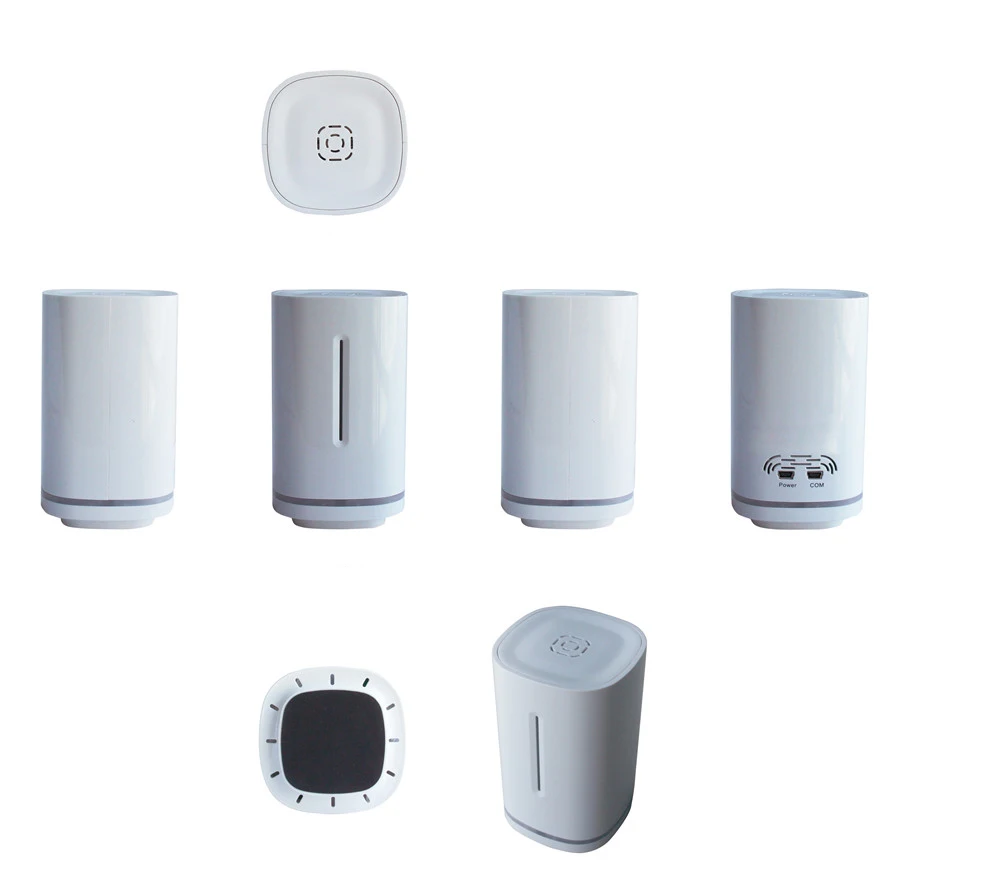

Передняя боковая задняя сторона

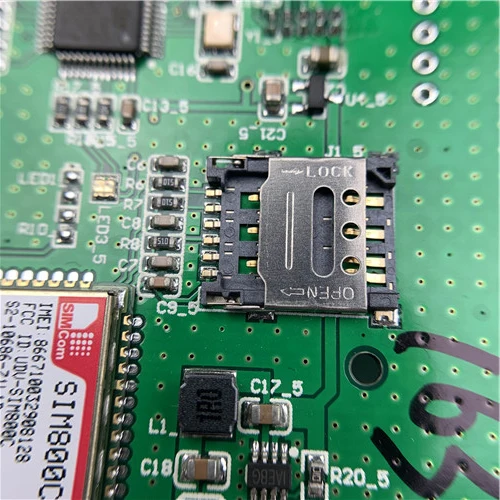

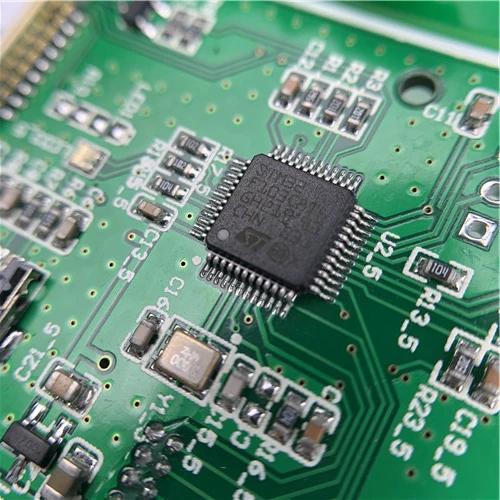

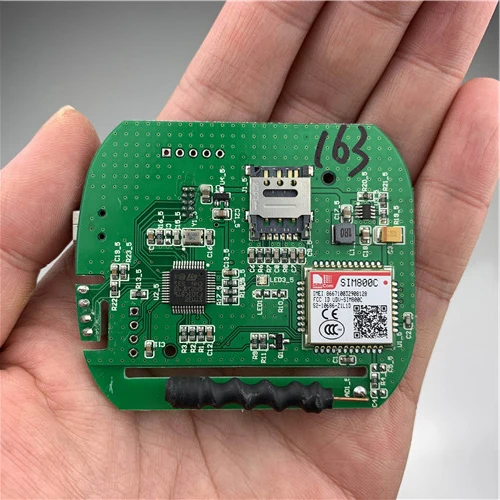

Схема sim-карты STM32 процессор на основе ARM core

Внешний Расширенный датчик температуры и влажности

Информация о исходном коде программного обеспечения

Метод отладки программного обеспечения: программируя программное обеспечение для чипа, клиенты могут напрямую отправлять данные, собранные сенсорами, обратно на их собственный облачный сервер.

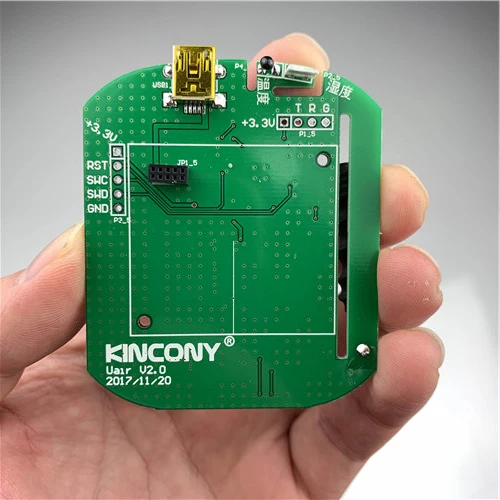

Плата разработки сделана относительно маленькой, как показано на изображении выше, белая часть-датчик температуры и влажности. Есть много зондов с различными спецификациями конфигурации, например, для воздуха, а также для датчика температуры жидкой воды.

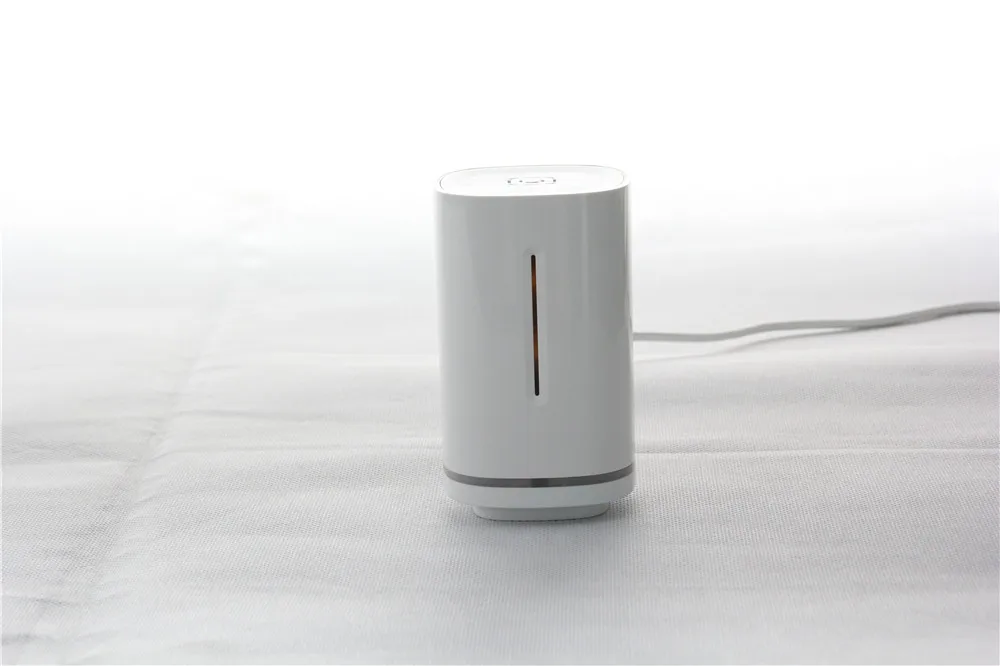

Это аппаратная плата и оболочка для нее.

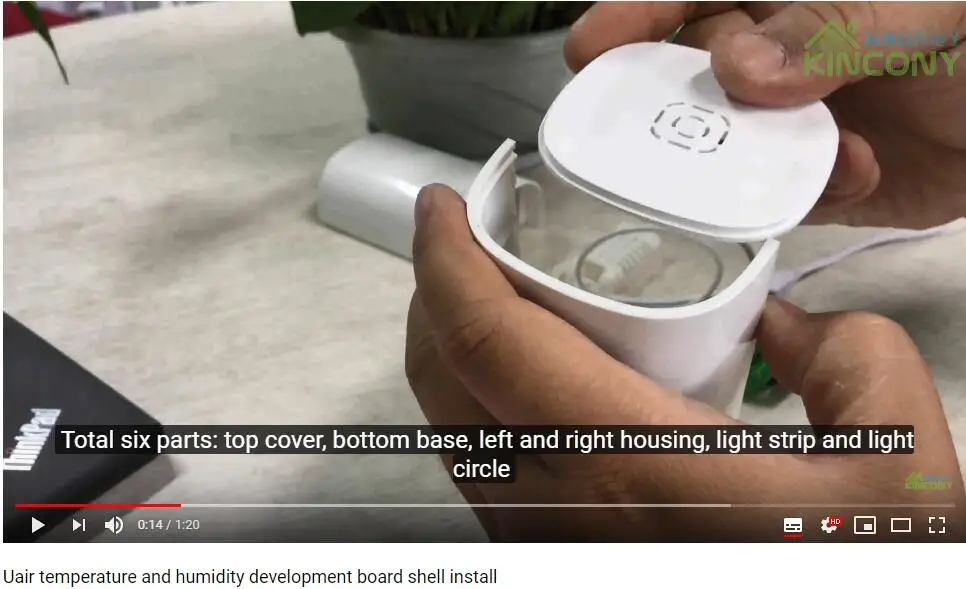

Для того, чтобы разработчикам было легко ознакомиться и узнать, мы сделали Настоящее видео.

Вы можете увидеть онлайн-видео на YouTube по адресу: //youtu.be/7lPDeLTgh5Q

Вы можете увидеть онлайн-видео на YouTube по адресу: //youtu.be/qMKimc07lSs

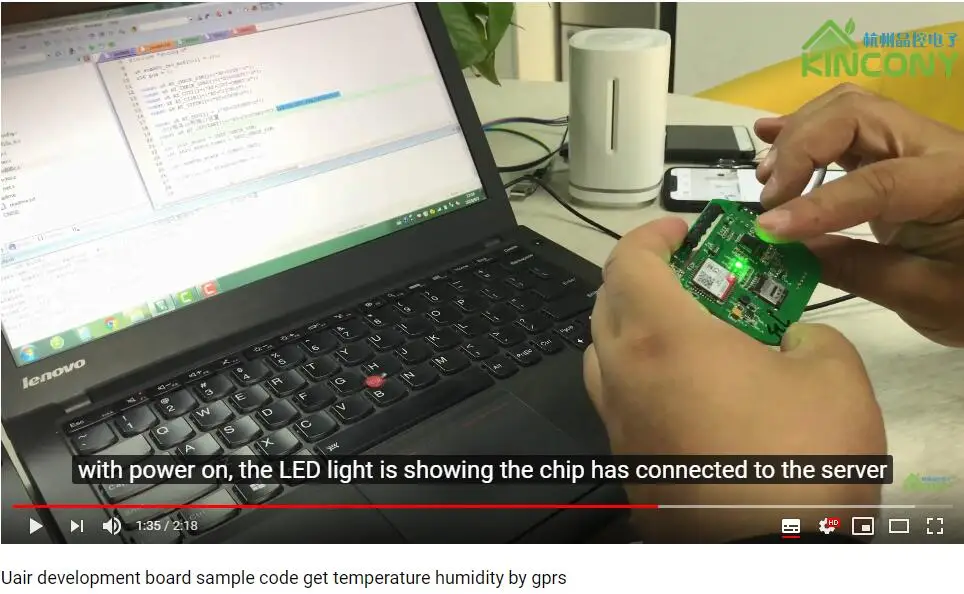

Давайте посмотрим, как использовать второй способ вторичной разработки на программный чип и передавать базовые данные на указанный облачный сервер.

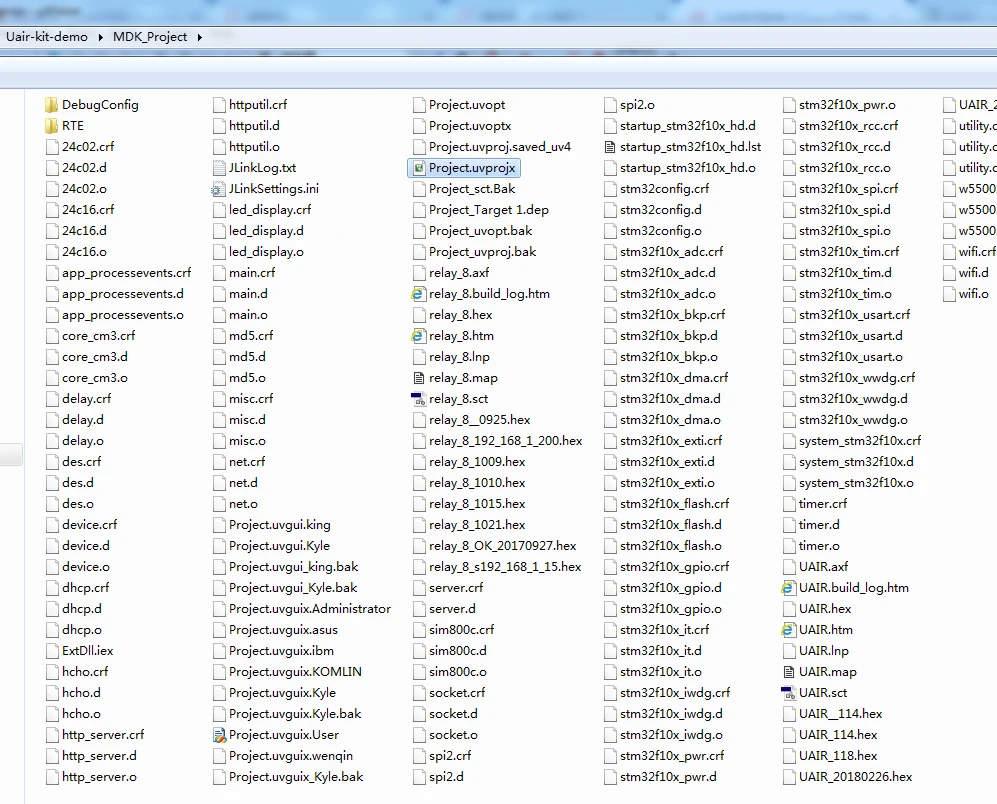

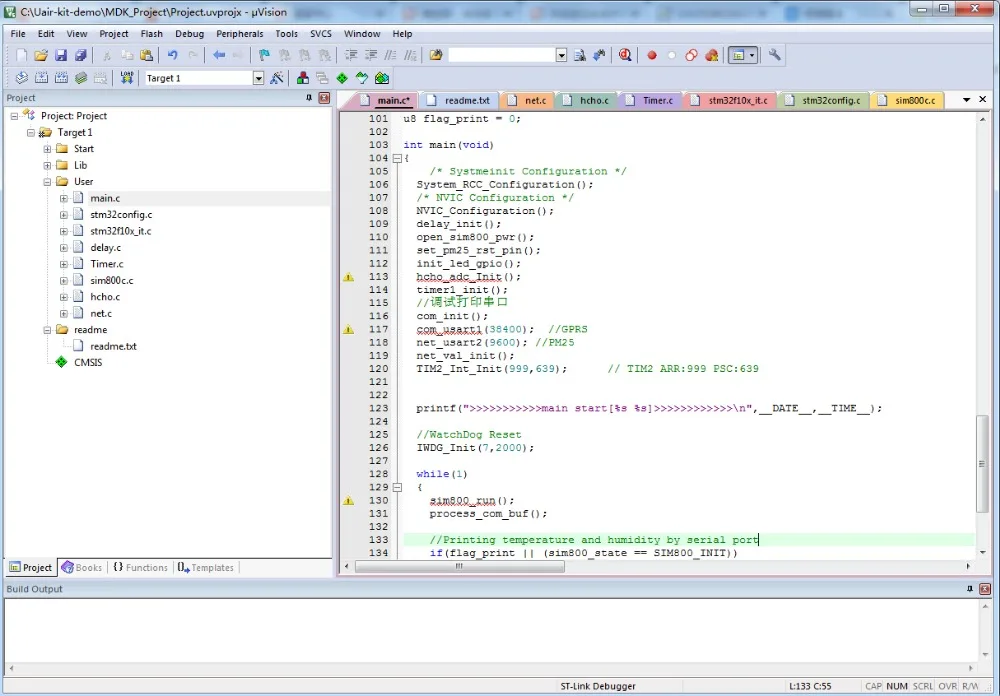

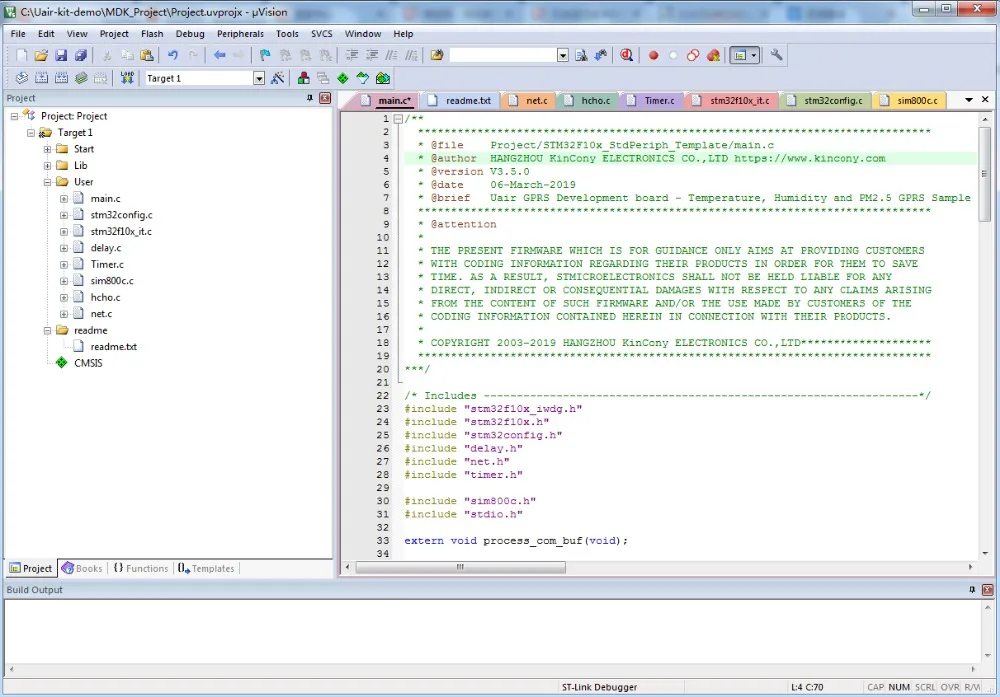

Мы можем использовать встроенные инструменты разработки KEIL5 для программирования, мы разработали для вас исходный код всего проекта «DEMO».

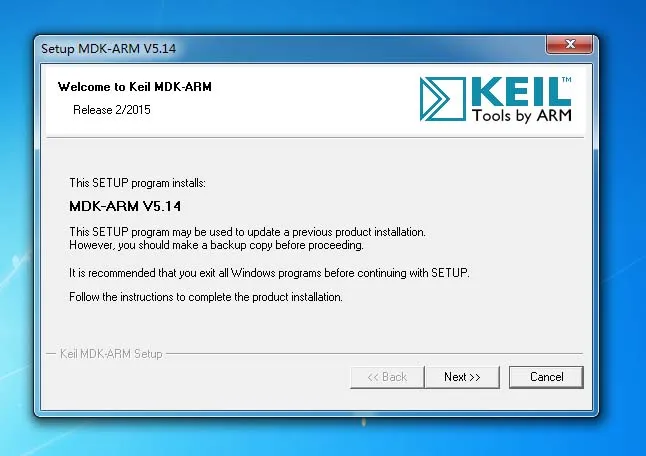

(Если вам нужно программное обеспечение KEIL, вы можете загрузить или узнать информацию о покупке на веб-сайте. Процедуры и материалы, предоставленные на этом сайте, предназначены только для обучения и ознакомления)

Мы завершили программу сбора данных и преобразования AD-to-Digital, между тем, наш инженер сделал подробные комментарии для некоторых ключевых кодов программы, чтобы разработчик мог четко понять. Весь Проектный документ может быть открыт непосредственно для завершения компиляции.

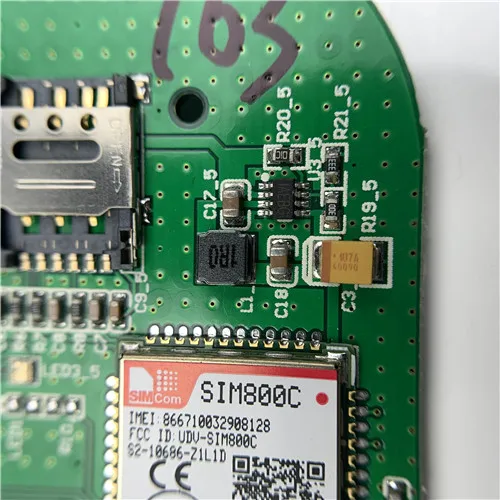

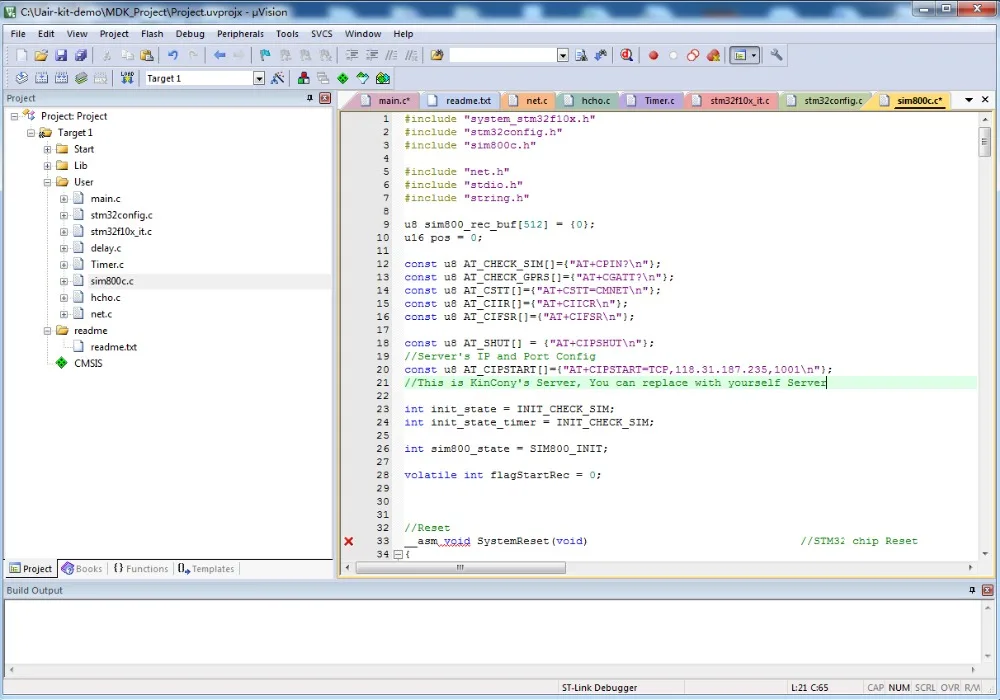

На панели разработки мы используем модуль связи sim800c в качестве ядра от компании SIMCOM, который код диска находится в файле sim800.c. Для части связи это в основном ip-адрес и порт указанного сервера. Если вам нужно отправить данные на свой собственный облачный сервер, просто измените ip-адрес своего сервера и порт в строке 20 программного кода, соответствующий код также аннотирован. В то же время, на сервер, вам нужно написать серверную программу Socket communication. На ранней стадии рекомендуется использовать помощник сетевой отладки для установки параметров напрямую, чтобы можно было реализовать коммуникацию. Если вы пишете главную компьютерную программу, вы также можете использовать управление гнездами, предоставляемое инструментом разработки, например: VC, VB, Java, Delphi, C + + builder и т. д., все обеспечивают соответствующие компоненты связи, так что разработка очень удобна.

Это субратин низкого уровня температуры и влажности; Он преобразует соответствующий аналоговый семафор в цифровое качество, а затем передает на сервер.

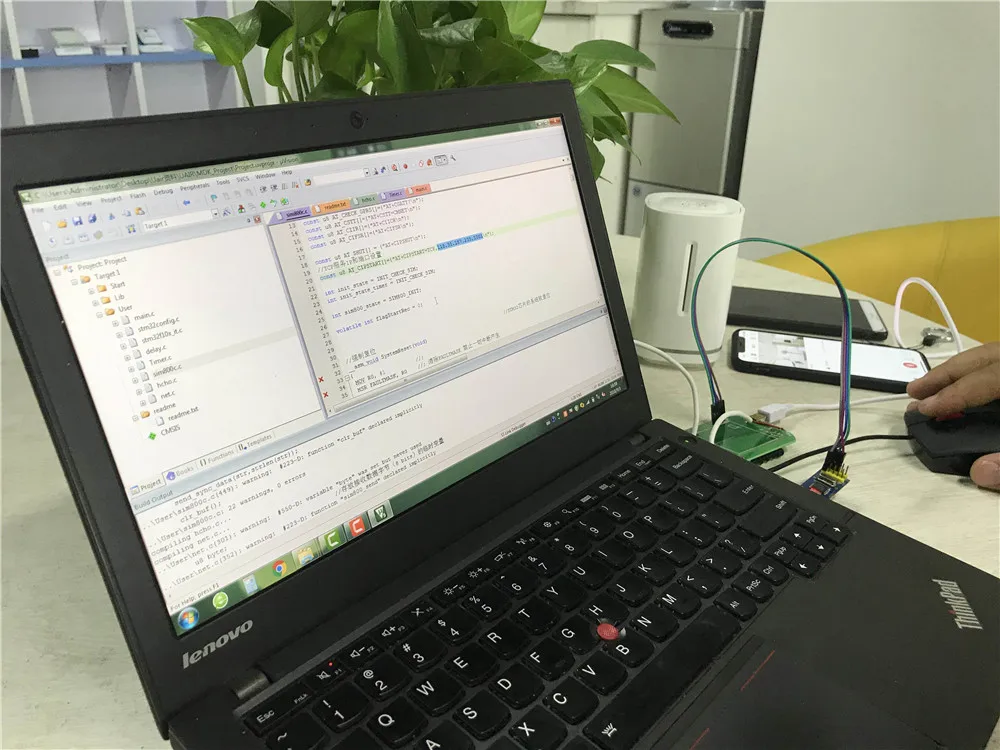

После завершения модификации Программы, мы Подключаем загрузчик с макетной платой через порт USB и непосредственно в программное обеспечение KEIL, мы можем продолжать операции по моделированию или работу Программы on-line burning.

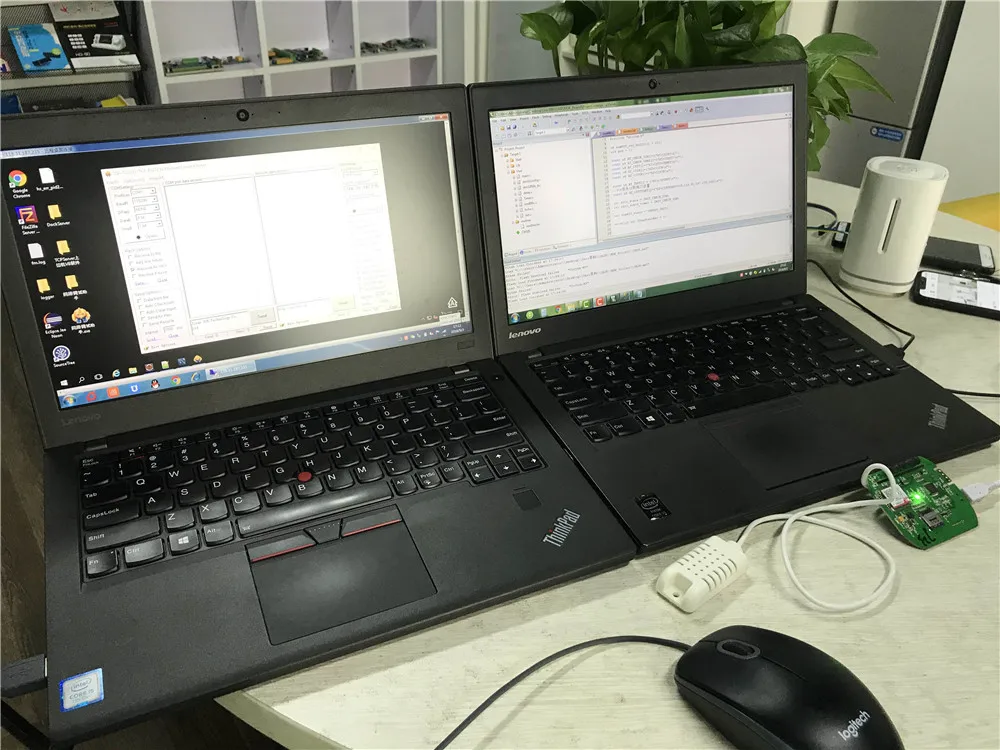

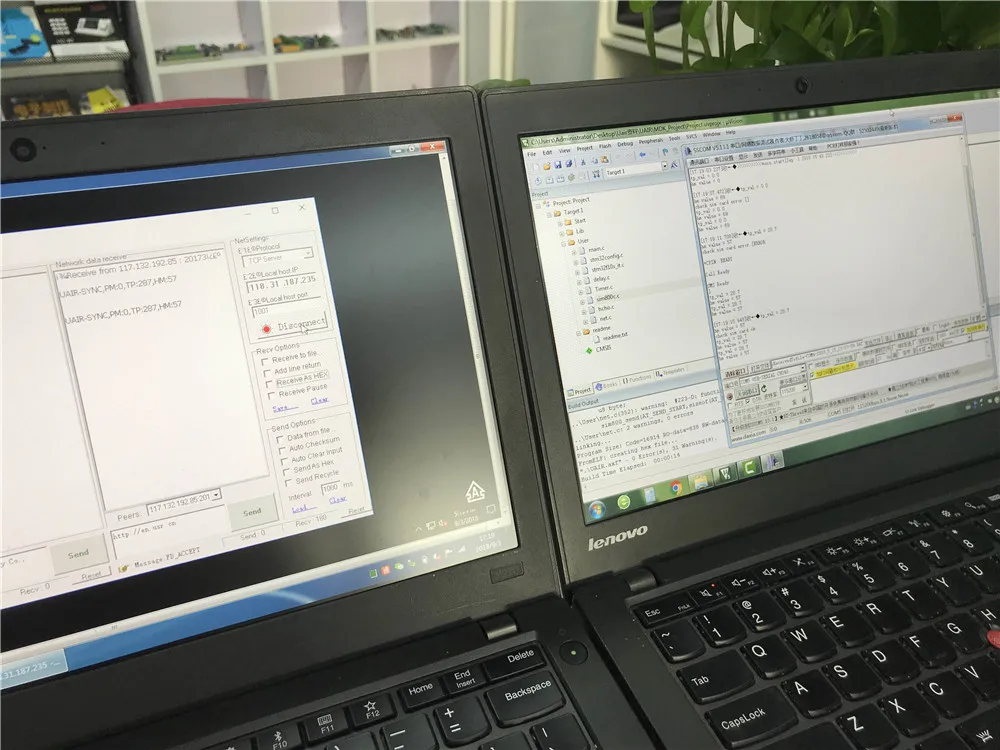

После завершения программирования мы используем два компьютера для тестирования, левый ноутбук подключен к облачному серверу компании Kincony, И мы открываем окно помощник сетевой отладки на сервер для получения данных от клиента. Правый ноутбук предназначен для программирования программного обеспечения.

Ip-адрес сервера и порт, установленные на облачном сервере: 118,31. 187,235 и 1001, что является Настройкой параметров в исходной программе в программном обеспечении KEIL, и настройки на двух компьютерах должны быть одинаковыми.

Для того, чтобы разработчики понимали информацию о макетной плате в реальном времени, мы отзывы о состоянии всей макетной платы через последовательный порт. Разработчик может подключить последовательный порт на плате разработки к терминалу ПК. Проверьте рабочее состояние печатной платы в режиме реального времени, например, подключение сети GPRS, частоту и значение сбора данных о температуре и влажности и т. д.

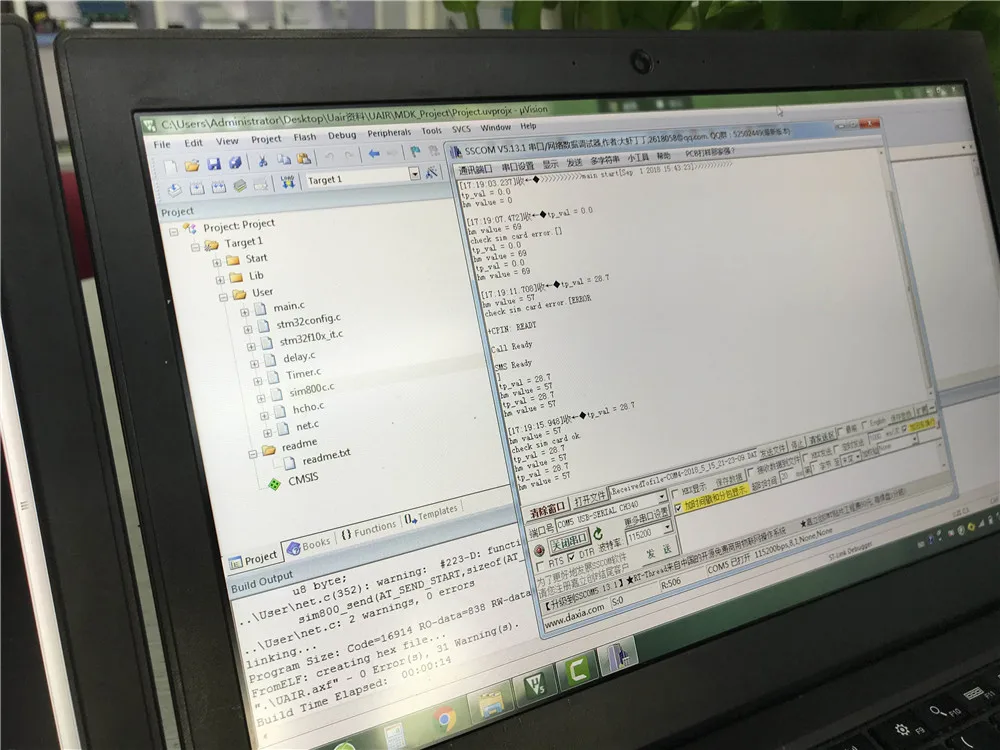

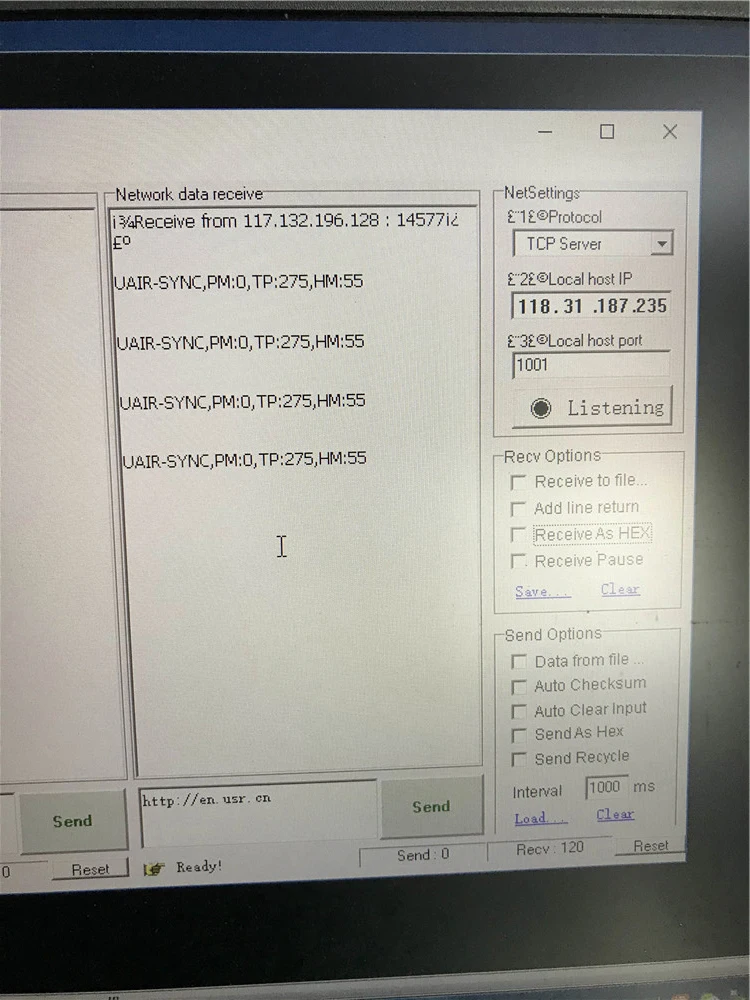

На правом экране вы можете увидеть, что новые значения температуры и влажности собираются каждые 10 секунд. Между тем беспроводные соединения GPRS установлены, и данные передаются. На левом экране вы можете увидеть значения данных, которые постоянно сообщаются клиентом.

Это Обнаружение последовательного порта в режиме реального времени, отражающее текущее состояние платы разработки.

У нас есть полный набор руководств по разработке программного обеспечения и оборудования для разработчиков. Если у вас есть какие-либо вопросы, вы можете связаться с нами. Наши инженеры предоставят вам техническую поддержку на уровне НИОКР.

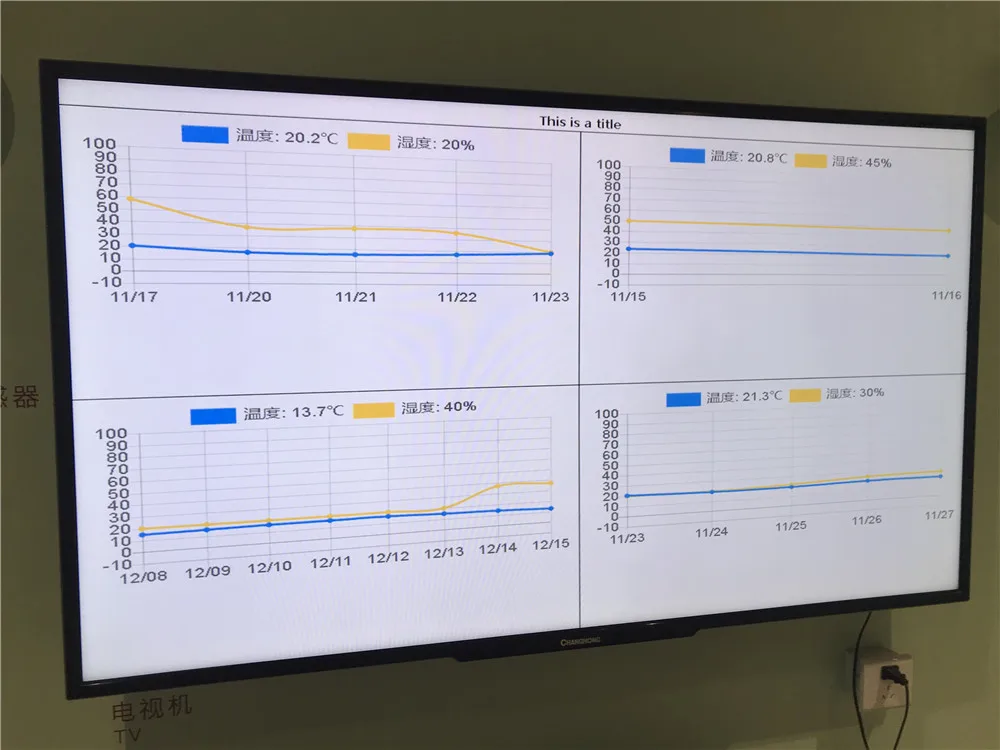

Это пример развития отображения данных о температуре и влажности в реальном времени через телевизор (серверное программное обеспечение необходимо построить заранее)

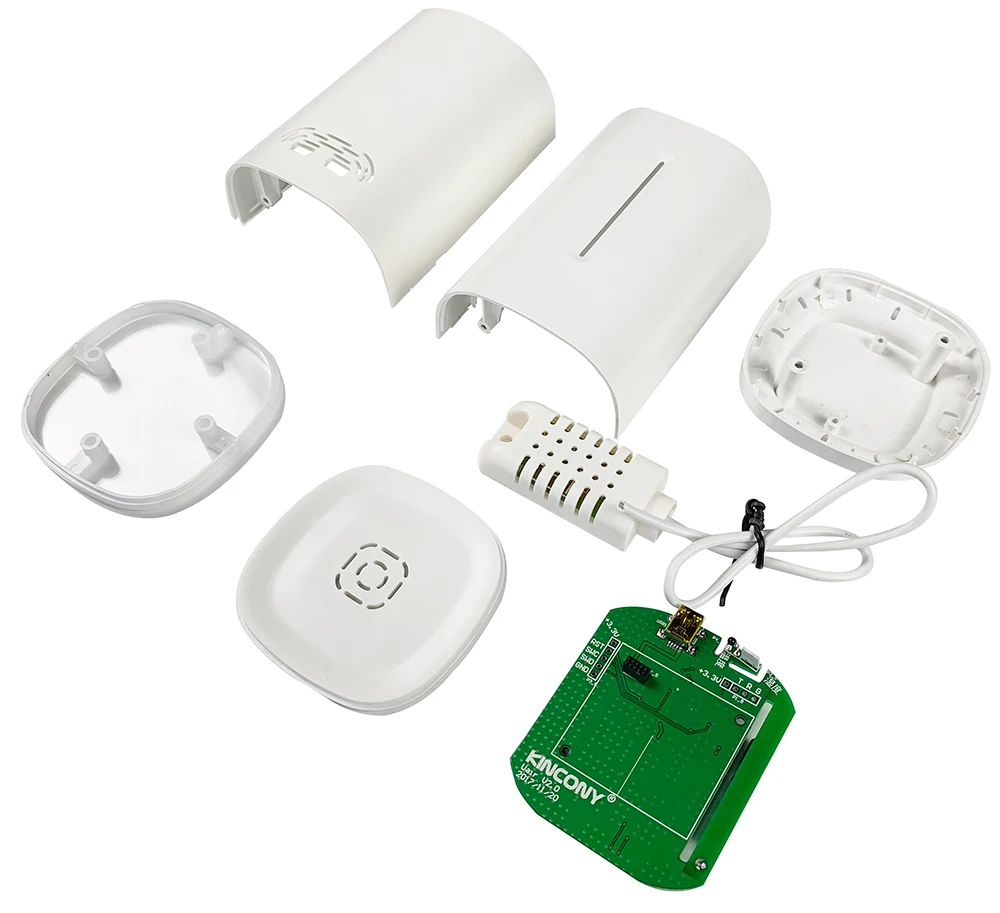

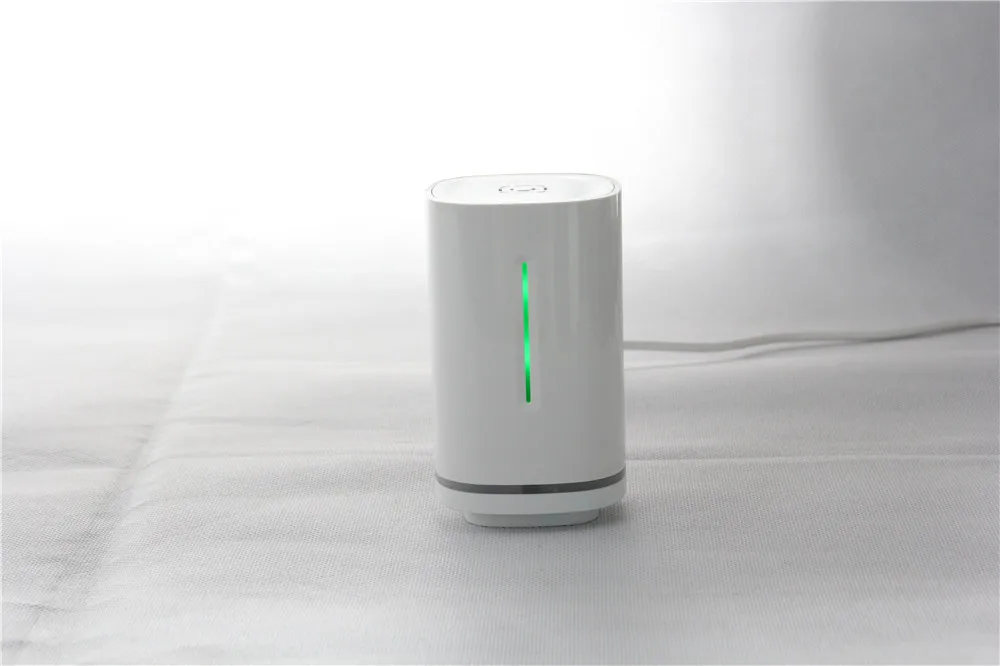

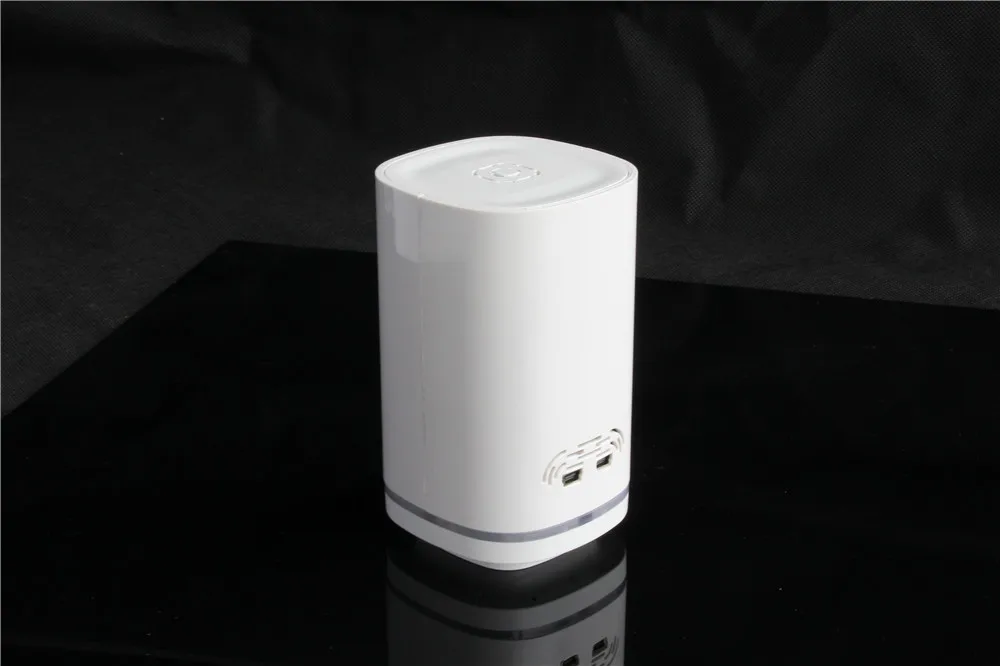

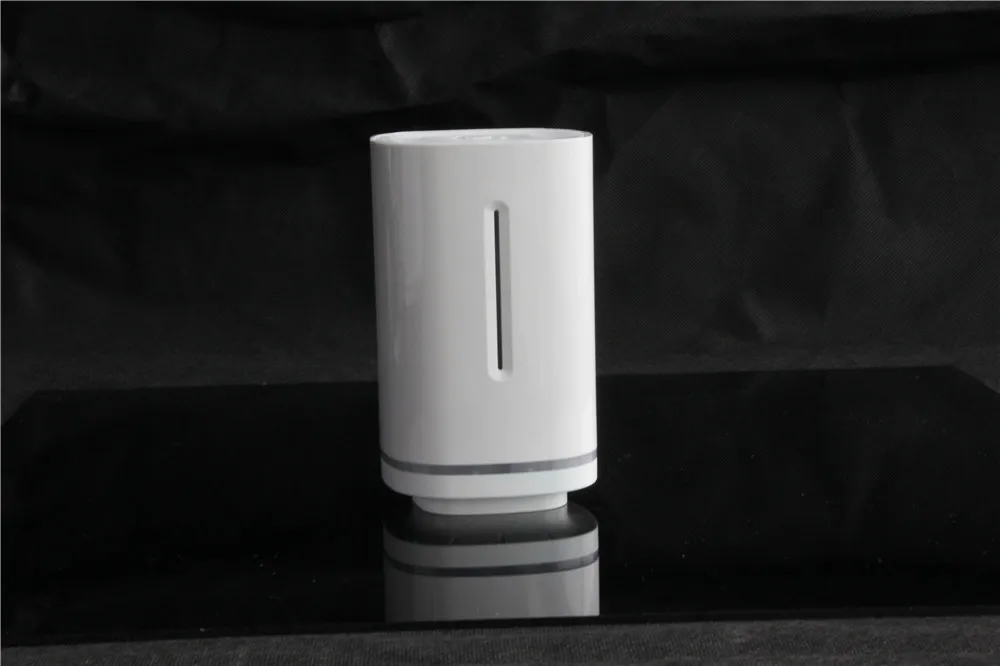

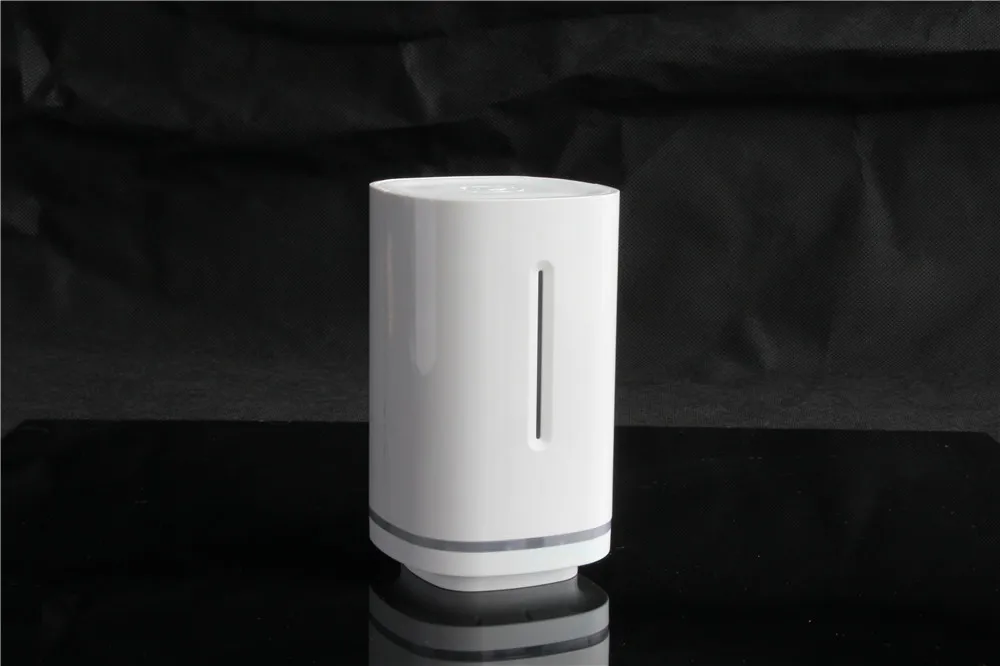

Это пластиковый корпус, соответствующий доске разработки.

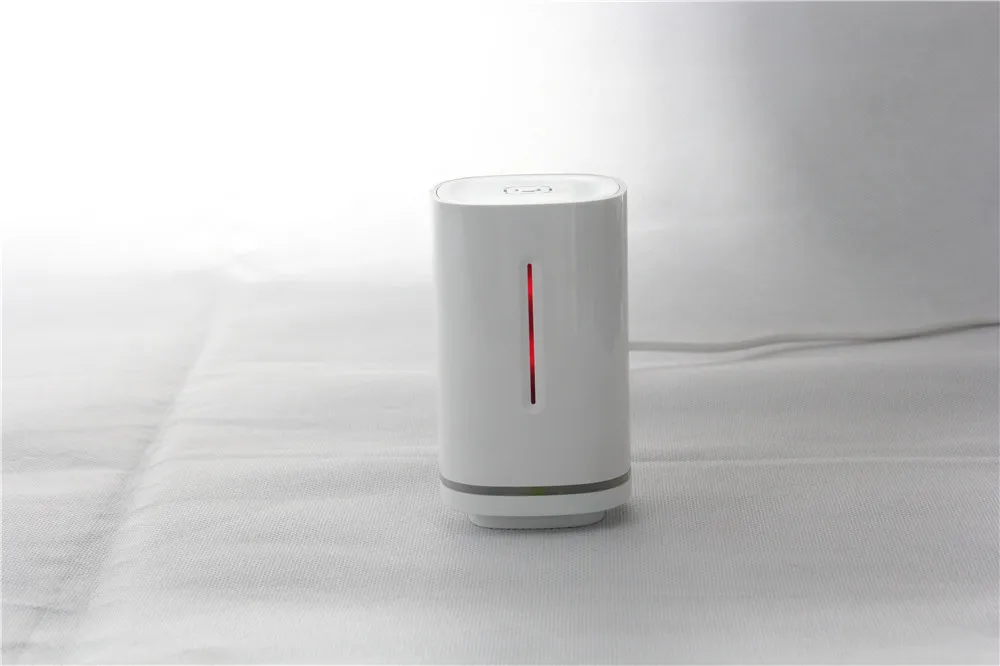

Это результат установки платы развития в оболочку.
