10A 20A PWM Управление lers 12V 24V Водонепроницаемый IP68 регулятором солнечного заряда Управление; Светодиодный светильник и время Управление PV Батарея регулятор заряда

Особенности

1. IP 68 уровень защиты от влаги и внешний корпус из алюминия способен эффективно предотвратить различные виды коррозии.

2. Автоматическая идентификация 12V/24V напряжение системы.

3. Светодиодный цифровой дисплей и водонепроницаемые ключевые операции, которая использует простой и удобный.

4. Четыре режима работы, которые делают его удобно использовать продукт на различные виды автомобильных ламп и контрольные устройства.

5. Внешне установленной температуры Датчик способен высокой точной компенсация температуры.

6. С избыточной зарядки и разрядки, защита от перегрузки, защита от короткого замыкания и защита от обратной связи.

7. С телевизорами оснащено молниезащитой.

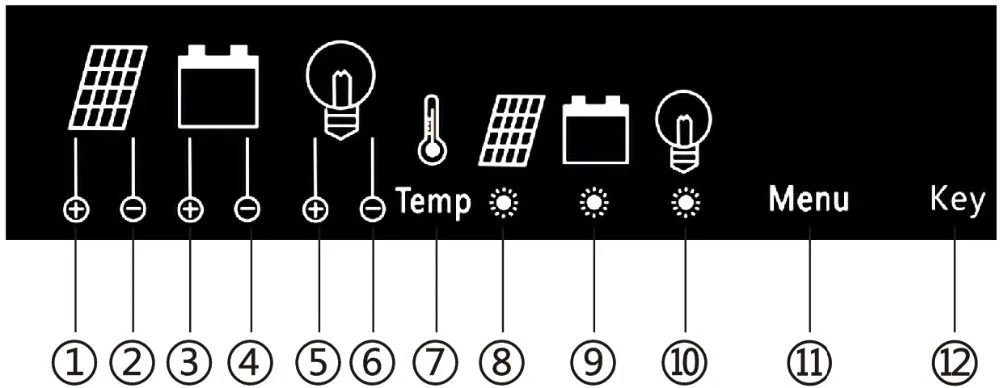

Статус показания и подключения

Подходит для: ① солнечный модуль положительный (+) терминал

② Солнечный модуль отрицательной (-)

③ Батарея положительный (+) терминал

④ Отделение для удостоверения личности-Батарея отрицательный (-) терминал

⑤ Нагрузку положительный (+) терминал

⑥ Нагрузки отрицательный (-) терминал

⑦ Световой индикатор внешний компенсация температуры зонд

⑧ PV индикатор состояния зарядки

⑨ Батарея индикатор

⑩ Индикатор нагрузки

11 цифровой дисплей трубки

12 ключ

Порядок подключения: проводной резак для аккумулятора и rarr; Нагрузки кабель и rarr; Кабеля панели солнечных батарей

Обратите внимание на положительный (+) и отрицательного (-) защита от обратного подключения, индикатор заряда батареи является разноцветный индикатор. Когда индикатор заряда батареи становится красным, означает, что батарея находится под напряжением, что вам нужно, чтобы зарядить его; В тех случаях, когда он становится зеленым, означает, что напряжение батареи может присутствовать нормальная В это время Доставка груза может быть начались; В тех случаях, когда он поворачивает Orange, означает, что батарея находится недалеко от пониженного напряжения.

Параметры

Модель

CMWD-5A

CMWD-10A

CMWD-15A

CMWD-20A

Номинальный ток холостого хода

5A

10A

15A

20A

Системы Напряжение

12/24 V авто

Потери холостого хода

<5mA

Солнечная энергия входное напряжение

<55V

Защита от перенапряжения

16,5 V; × 2/24V

Одинаковое напряжение при зарядке

14,4 V; × 2/24V(25 ℃)

Boost напряжение при зарядке

14,6 V; × 2/24V(25 ℃)

Плавающее зарядное напряжение

13,8 V; × 2/24V (25 ℃)

Возврат напряжения для зарядки

13,2 V; × 2/24V (25 ℃)

Возврат напряжения для защита от чрезмерной разрядки

12,6 V; × 2/24V

Пониженного напряжения

12,0 V; × 2/24V

Защита от чрезмерной разрядки напряжения

10,8 V; × 2/24V

Температура компенсация

4.0mv/℃/сотовый телефон

Светильник управляющее напряжение

6V

Светильник-управление решения этого времени

10 мин

Защита от перегрузки и защита от короткого замыкания

1,25 раз номинальный ток: 30s;

1,5 раз номинальный ток: 5s защита от перегрузки активности;

≥ 3 раза номинальный ток: защита от короткого замыкания

Рабочая температура

-35 ℃ ~ + 65 ℃

Уровень защиты

IP68

Вес

410 г

Размеры контроллера

104*80*28 (мм) (Д × Ш × В)

Размеры

Общий размер: 104 × 80 × 28 (мм)

Установка Размеры: 50 × 95,4 (мм)

Установка Диаметр отверстия: 5 (мм)

<
