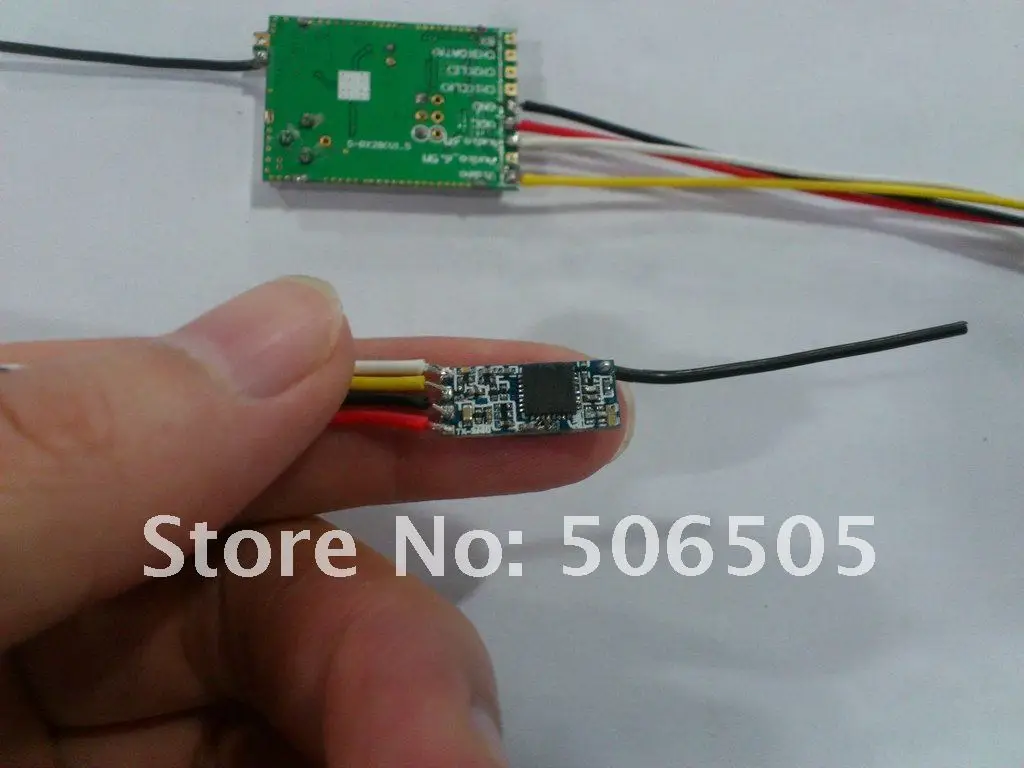

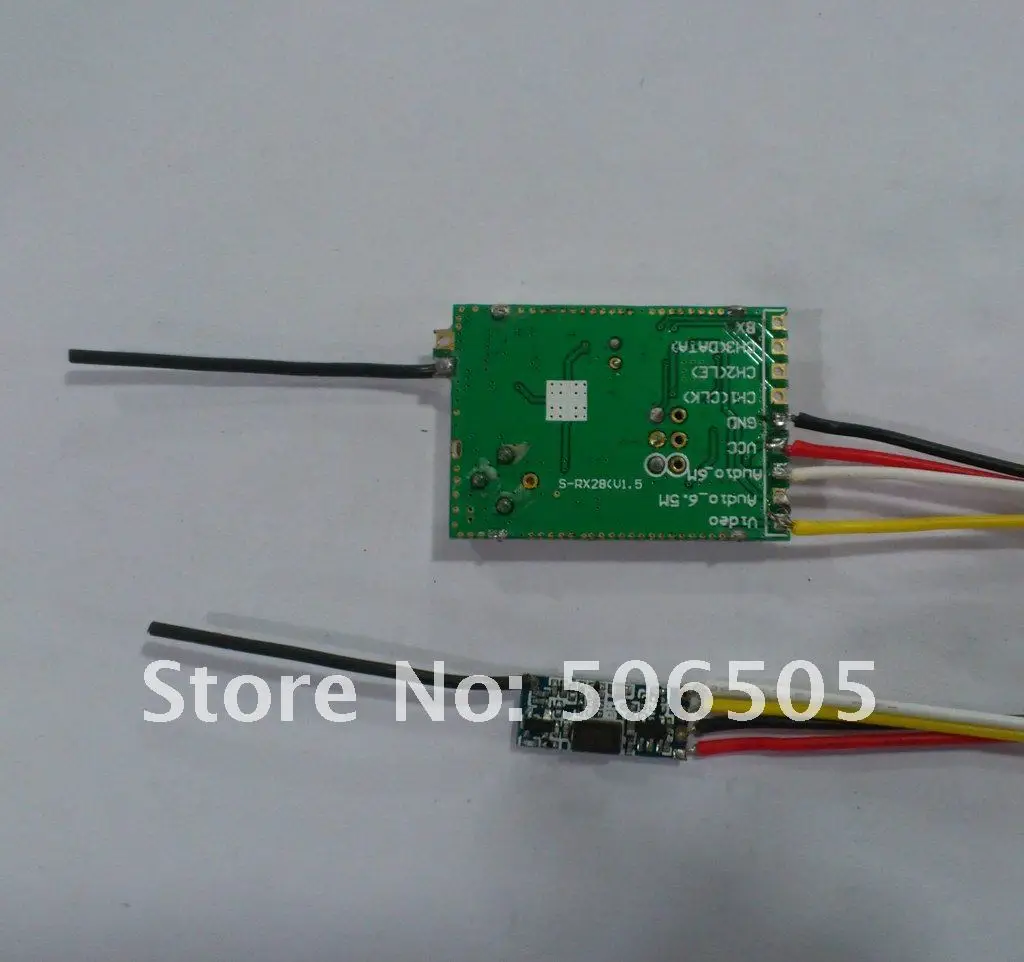

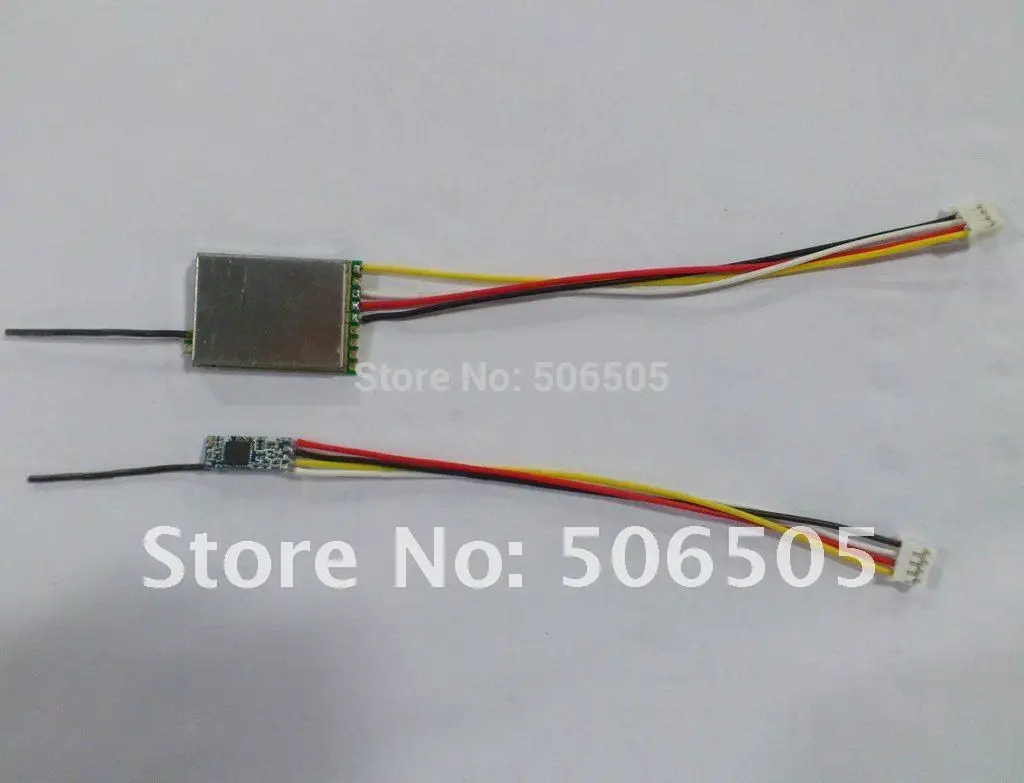

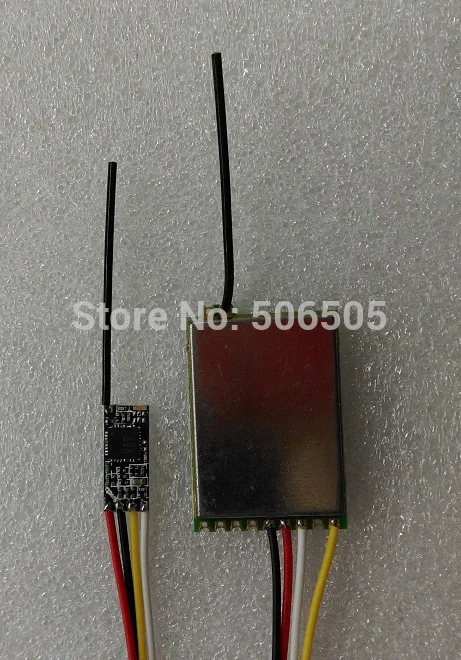

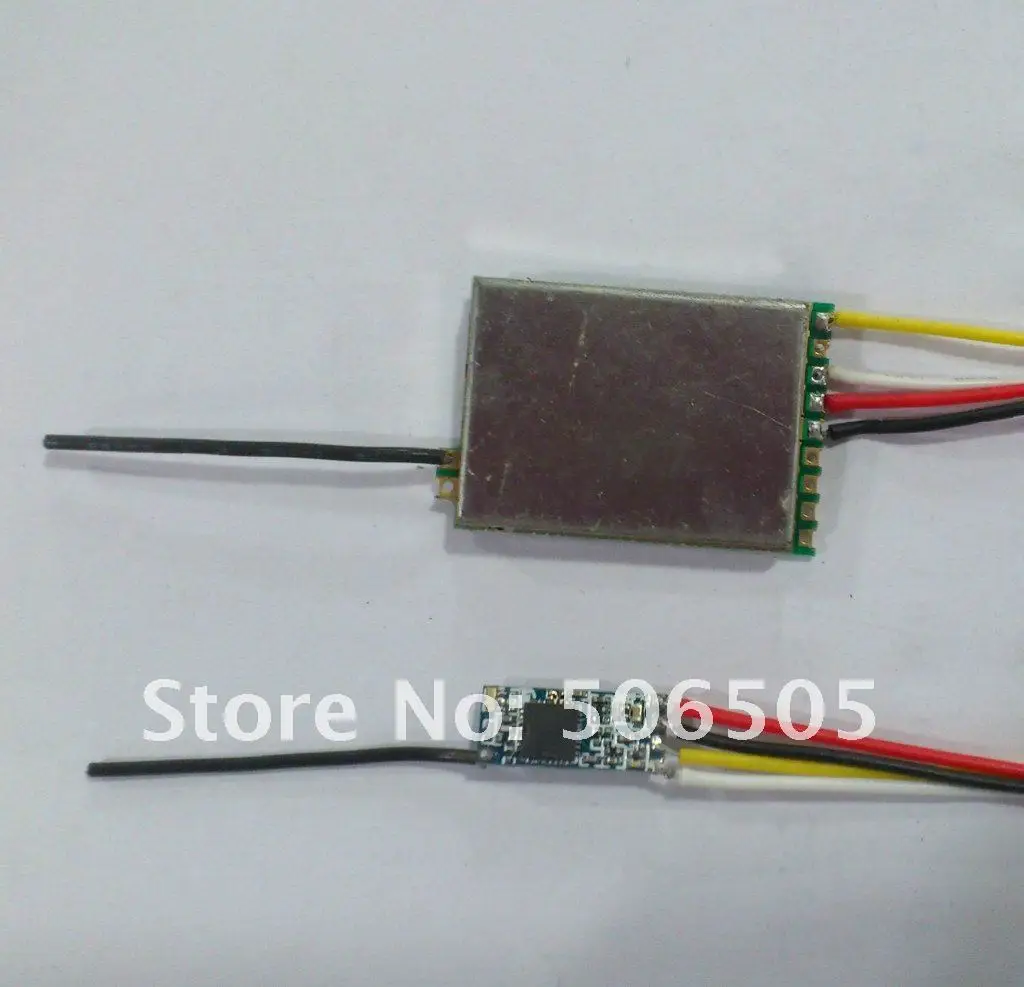

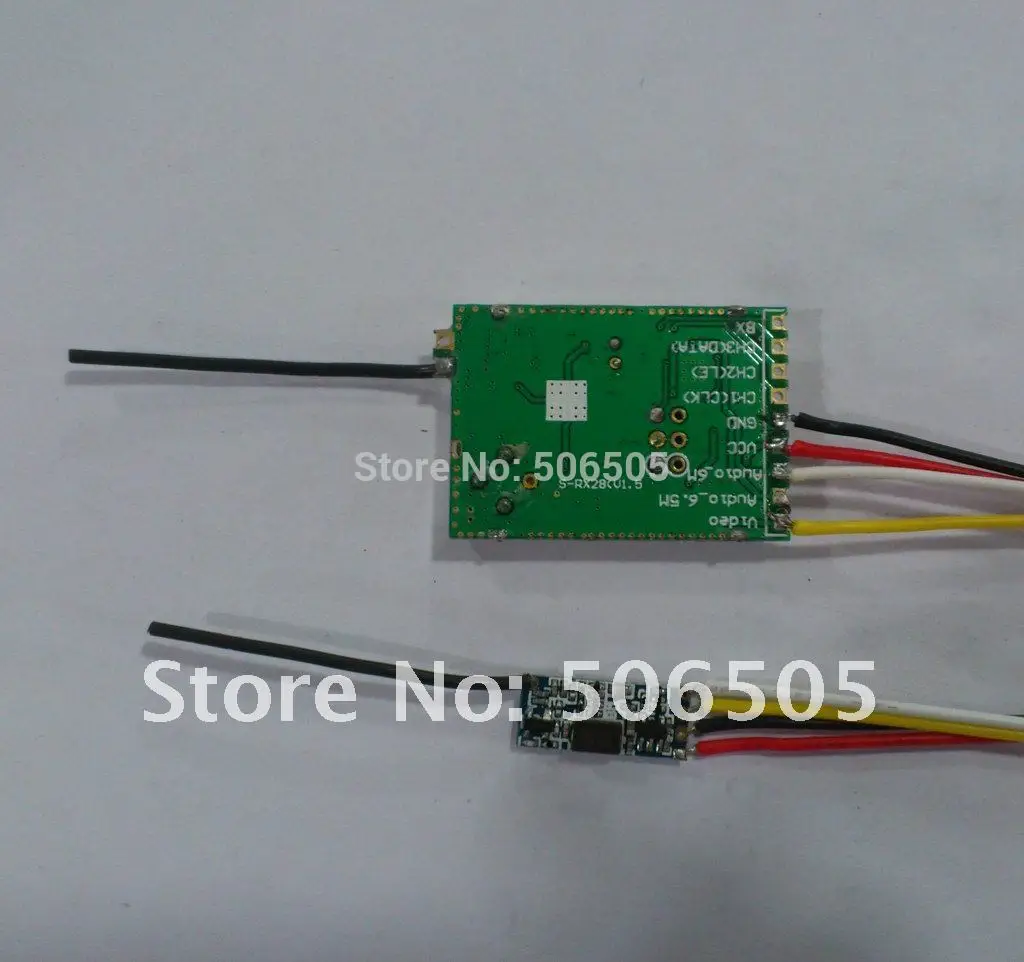

Приемник:

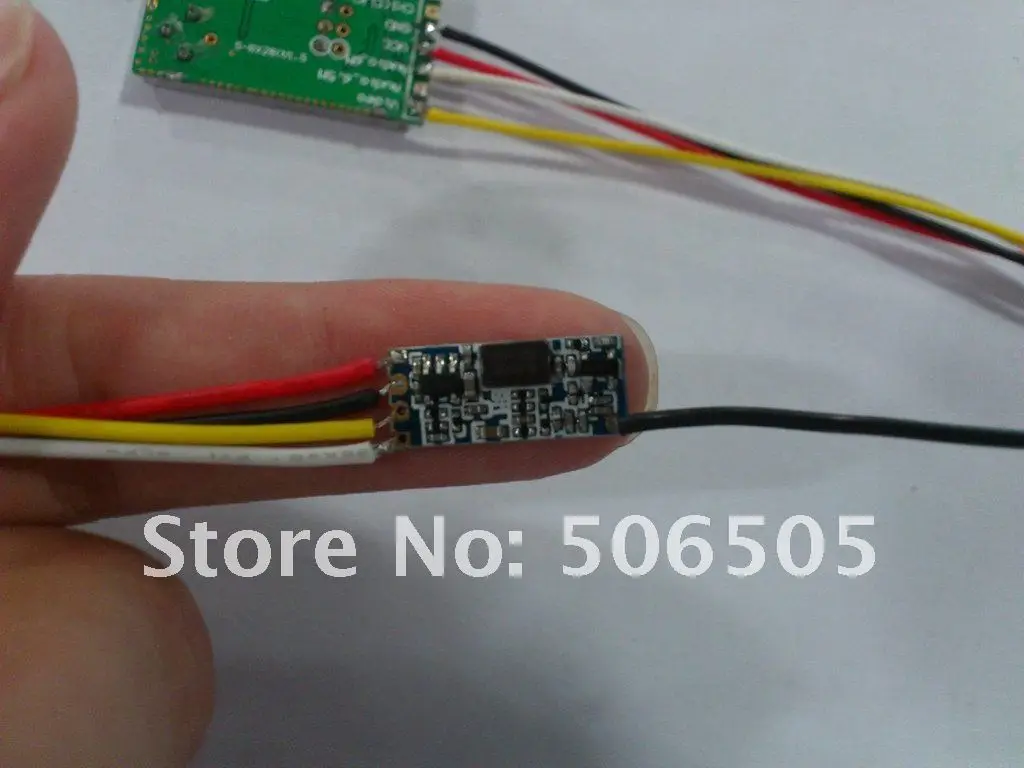

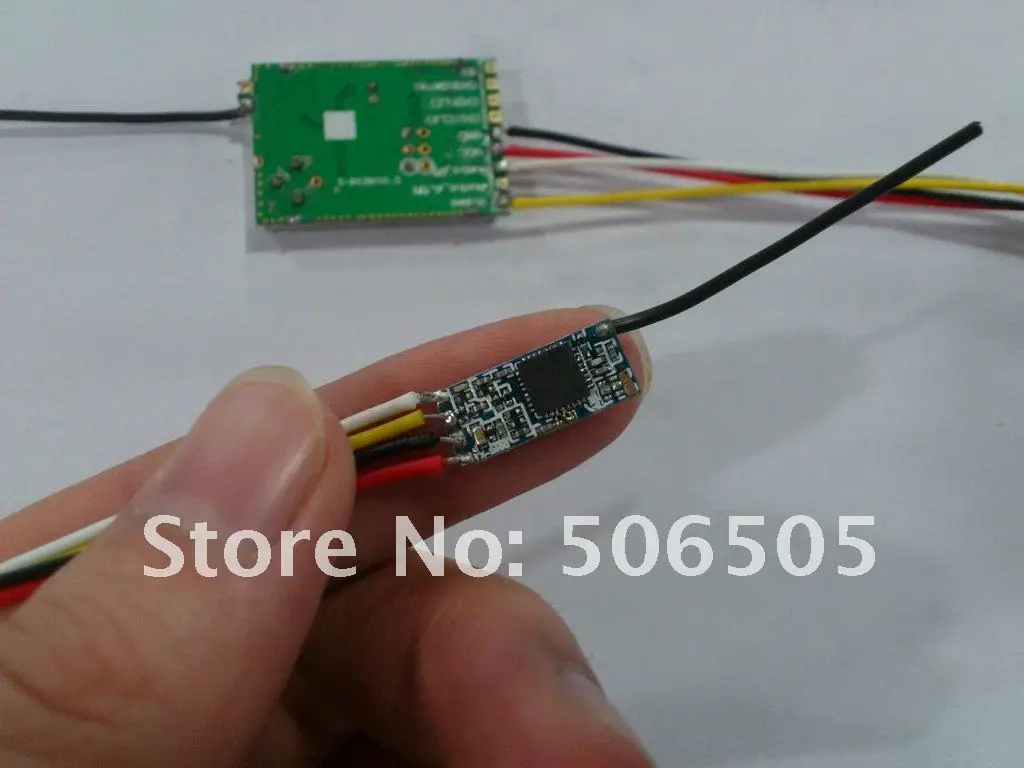

Передатчик:

Модуль передачи аудио 2,4G
Параметры
Описание: компьютер автоматической коробки передач

1 Применение
1,1 эта спецификация относится к VIDEO-RF модулятору со звуковым подносителем
Обработка сигналов.
1,2 Частотная группа радиочастотной передачи:

Ch1- 2414 МГц
Ch2- 2432 МГц
Ch3- 2450 МГц
Ch4- 2468 МГц

Ch5 --- подача заявки на 2490 МГц

Ch6 --- подача заявки на 2510 МГц

Ch7 --- подача заявки на 2390 МГц

Ch8 --- подача заявки на 2370 МГц

Красный, защита от перегрузки: VCC3,3-5,5 V (макс)

Черный:GND

Белый: Аудиовход

Цвет: желтый: Видео вход

Размер:

Передатчик: 17*7 мм

Приемник: 35*24*8 мм

Этот модуль поддерживает беспроводную передачу аналогового аудио и видео сигнала.
Приложение простое и просто подключите питание, аудио кабель, видео кабель, вы можете передавать голос, видео сигнал.

Технические характеристики:
2,4G широкополосная FM Передача аудио и видео синхронизация
Малый размер SMD посылка
Низкая потребеление энергии: 3,3 V-5V/180mA ± 20mA
Выходная мощность: 100 мВт
Встроенная высокочастотная стабильность PLL
Низкое гармоническое излучение
Аналоговые аудио и видео сигналы прямого входа (CVBS сигнал)
8-канальный передатчик

Применение:
ТВ/DVD / DVB/игровые приставки и другие аудио и видео беспроводные передачи;
Для наблюдения за ребенком, Бейби-монитор;
Видеонаблюдение на строительной площадке;
Беспроводная система безопасности камеры;
Беспроводной видео медицинский аппарат;
Беспроводная передача видео с камерой заднего хода;
Беспроводные игрушки с дистанционным управлением для видео;
Беспроводной видео-дверной звонок.

Беспроводной с видом от первого лица

Ow для сварки:

Красный: DC 3,3-5V

Черный: GND

Желтый: видео вход

Белый: аудио вход

Частота по умолчанию: 2370 МГц CH8
