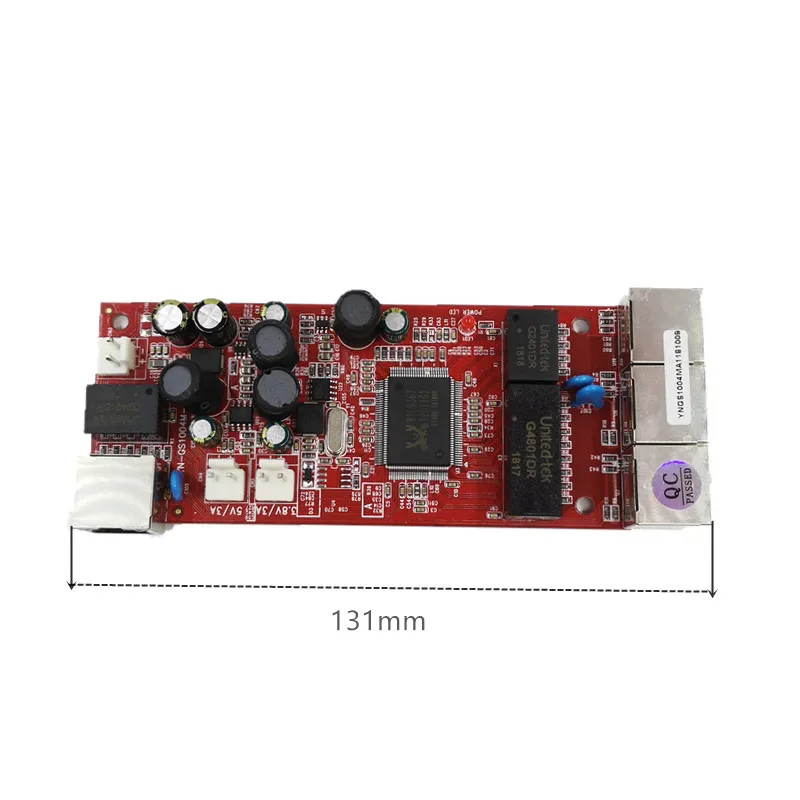

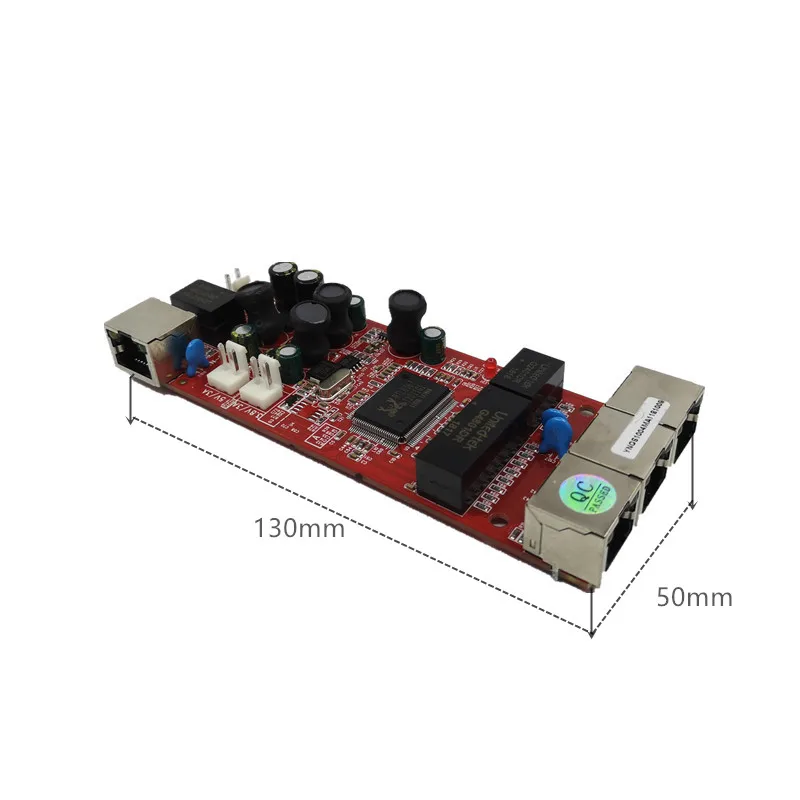

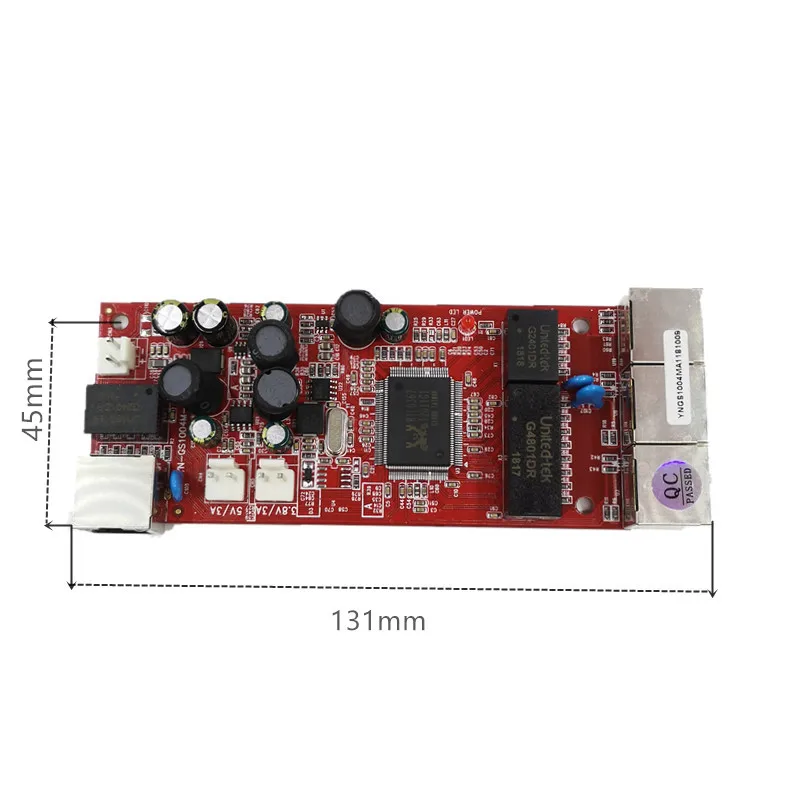

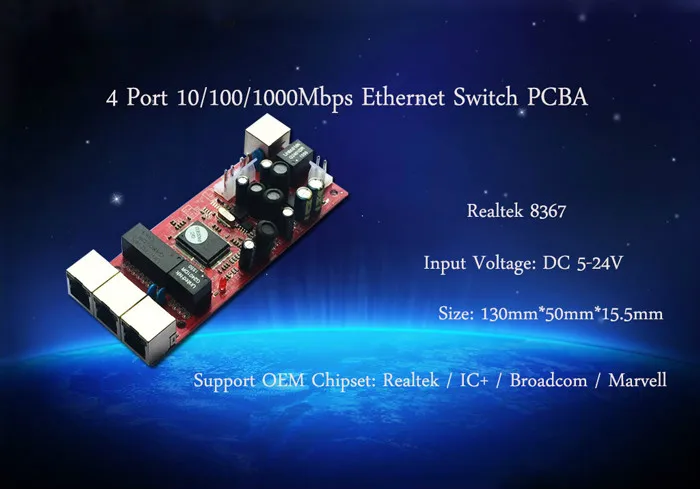

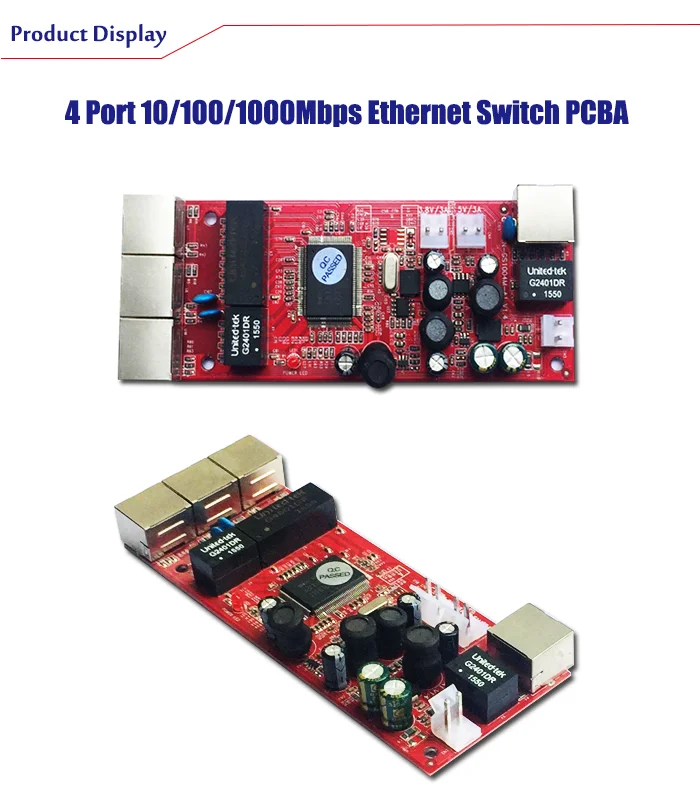

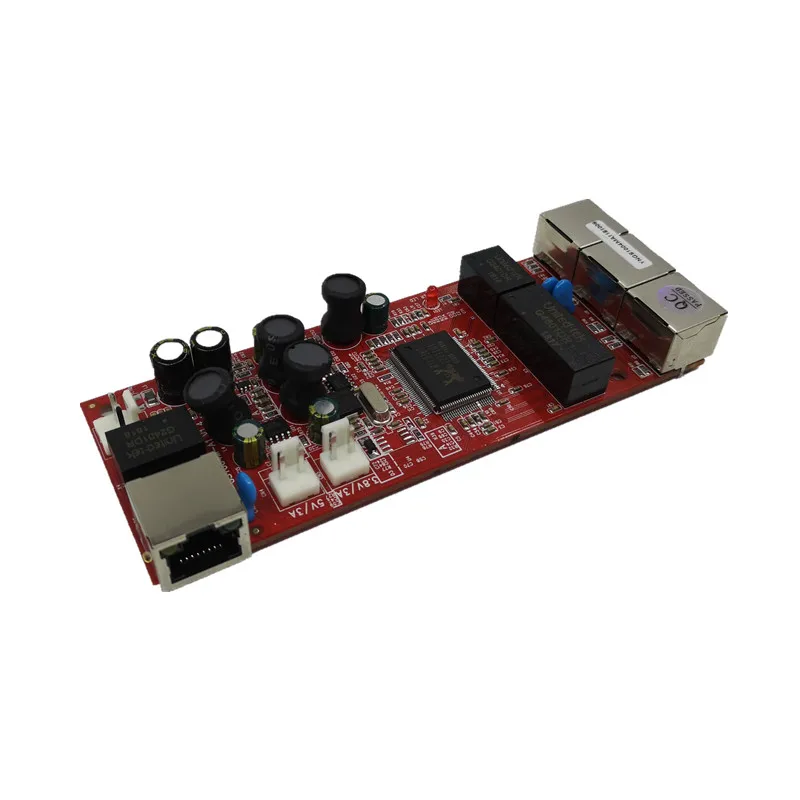

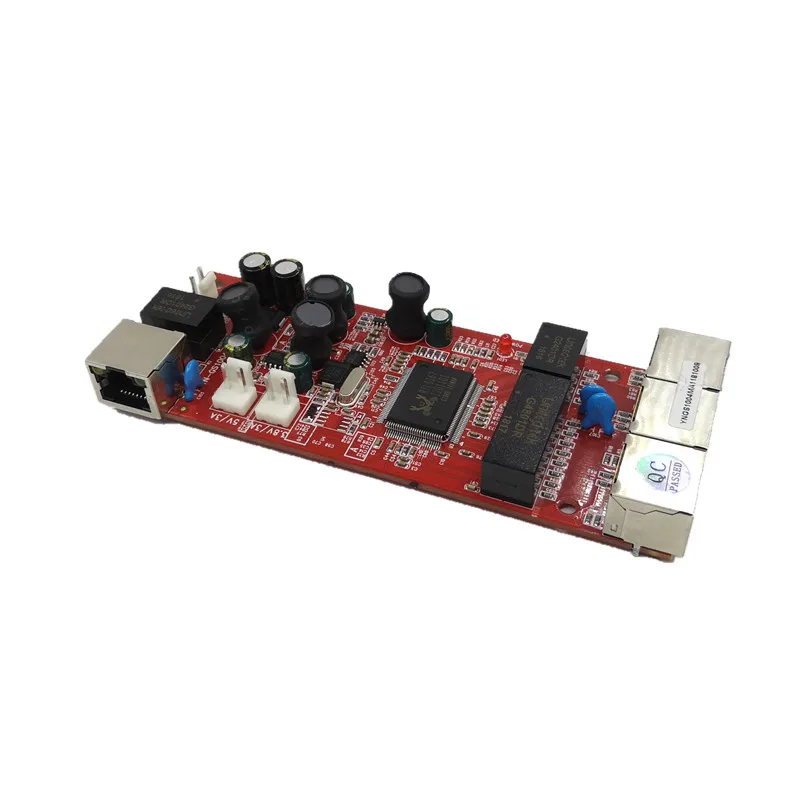

4-port 10/100/1000 mbps Un Managed Ethernet Switch RJ45 Port Unmanaged Commercial Ethernet Switch

This product has been adjusted according to customer requirements. It is an unmanaged commercial Ethernet switch that supports

4 Gigabit Ethernet RJ45 port, support DC 9-18VDC power supply, support 2 DC outputs, all 5VDC (3A) DC output;

The other way is the 3.8 VDC (3A) output.

1. indicatoren

Indicator licht

LED

Geeft status

Beschrijving van werken status

Power Indicator

PWR

(Rood)

Op

Aangeeft dat de voeding is normaal;

Off

Geeft aan dat de voeding heeft geen macht of werkt abnormaal.

Elke RJ45 poort heeft twee led-indicatoren, geel voor de poort snelheid indicator, het groene licht voor de poort link status indicator

Ethernet interface verbinding indicator (1 ~ 5)

LINK/ACK

(Groen)

Op

Het geeft aan dat de fysieke poort van de schakelaar heeft een verbinding;

Flash

Het geeft aan dat de fysieke poort van de schakelaar heeft data activiteit.

Off

Het geeft aan dat de fysieke poort van de schakelaar heeft geen verbinding.

Ethernet interface snelheid indicator (1 ~ 5)

1000 m/

100 m/

10 m

(Geel)

Op

1000 m werkmodus

Flash

100 m werkmodus

Off

10 m werkmodus

2. PowerSAls levering

Items

Beschrijving

Note

Schakelaar nominale ingangsspanning

9 ~ 18VDC

/

Uitgangsspanning 1

5VDC,3A

Uitgangsspanning 2

3.8VDC,3A

3. Werkomgeving

Items

Het bereik van eisen

Opmerkingen

Werktemperatuur

-10℃~ 60℃

/

Opslag Temperatuur

-40℃~ 85℃

/

Werken Vochtigheid

5% ~ 95%

Geen condensatie

Communicatie Interface

1) Gigabit Ethernet interface

Interface type: RJ45 poort, met LED, ondersteuning MDI/MDI-X adaptieve.

Transmissie afstand: Unshielded twisted pair (UTP) of afgeschermde twisted pair (STP), 1000 Mbps

Verbinding met 120Ω super-5, Categorie 6 lijnen, transmissie afstand van maximaal 100 m.

2) power interface

Interface type: PH type, 2-positie 2.0mm pitch terminal blok.

1)Ondersteunt IEEE802.3, 802.3u, 802.3ab en 802.3x normen

2) ondersteunt vier 10Base-T/100Base-T (X)/1000Base-T (X) Ethernet gigabit RJ45 poorten

3) ondersteuning full/half duplex modus, MDI/MDI-X auto-detectie

4) ondersteunt full-wire-speed forwarding van non-blocking communicatie

5) ondersteunt 9 ~ 18VDC vermogen

6) ondersteuning 5VDC vermogen, nominale uitgangsstroom 3A

7) ondersteuning 3.8VDC vermogen, nominale uitgangsstroom 3A

8) ondersteunt fanless, low-power ontwerp

1) We kunnen flash klant firmware, ODM klant plint of herontwerp hele board.

2) wij kunnen software design service.

3) alle producten zijn dubbel gecontroleerd en verpakt in goede staat voor dispatching.

4) alle producten hebben 1 jaar garantie.

5) bieden OEM/ODM service.

1) hoe over de kwaliteit?

Alle onze producten vervaardigd met nieuwe merk materialen, beste ontwerp met strenge oud-aging testen en qc getest.

2) heeft u OEM service?

Ja, we voornamelijk bieden OEM/ODM productie.

3) heeft u alleen PCBA?

Zeker, PCBA is hier welkom.

4) Is er MOQ limiet?

Welkom monster bestelling te plaatsen om de kwaliteit te controleren voordat bulk orders.

5) elke qty welkom, maar zoals u weet, verschillende qty met verschillende prijs.

Grote aantal betekent lage kosten.

6) hoe over garantie?

Alle producten bieden 1 jaar garantie.
