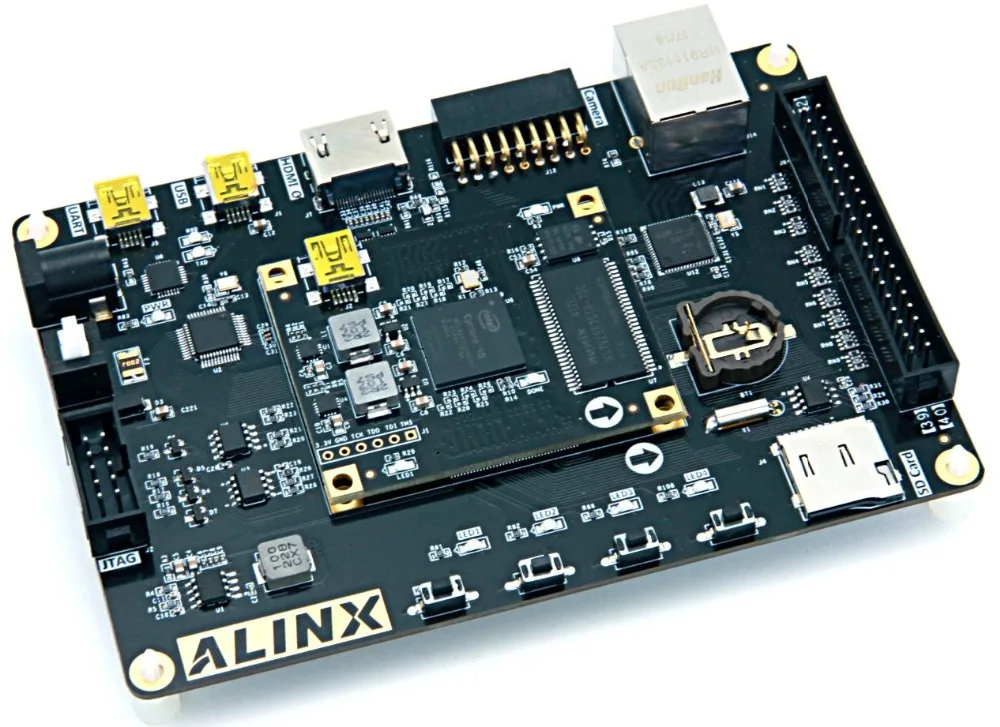

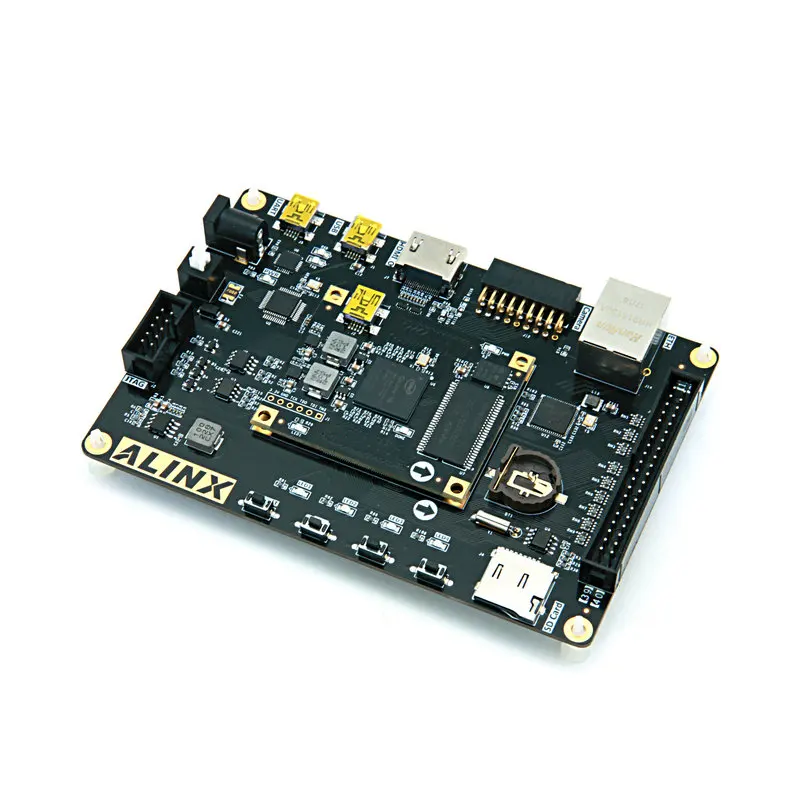

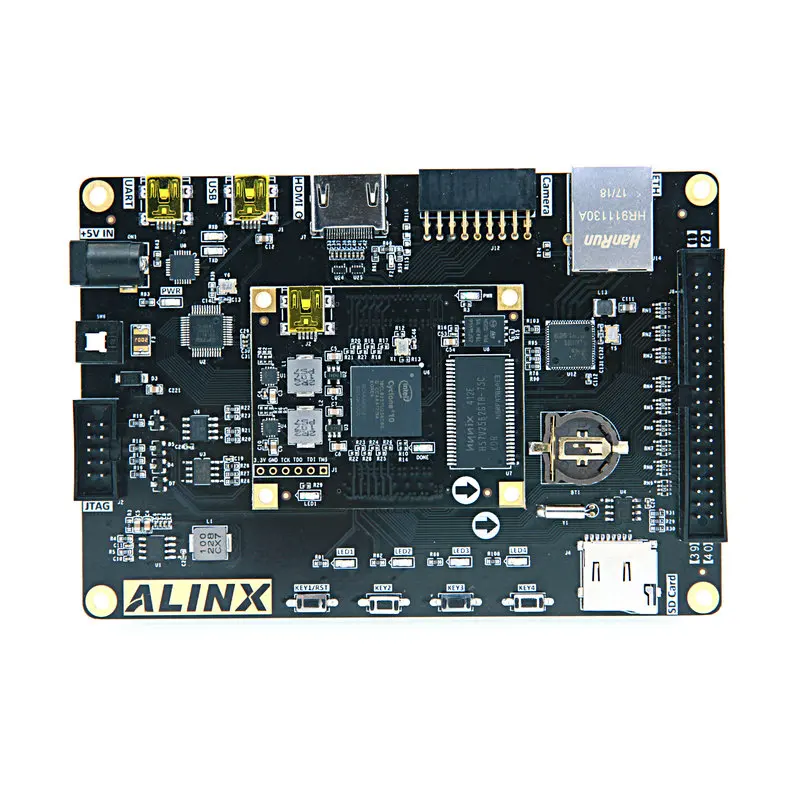

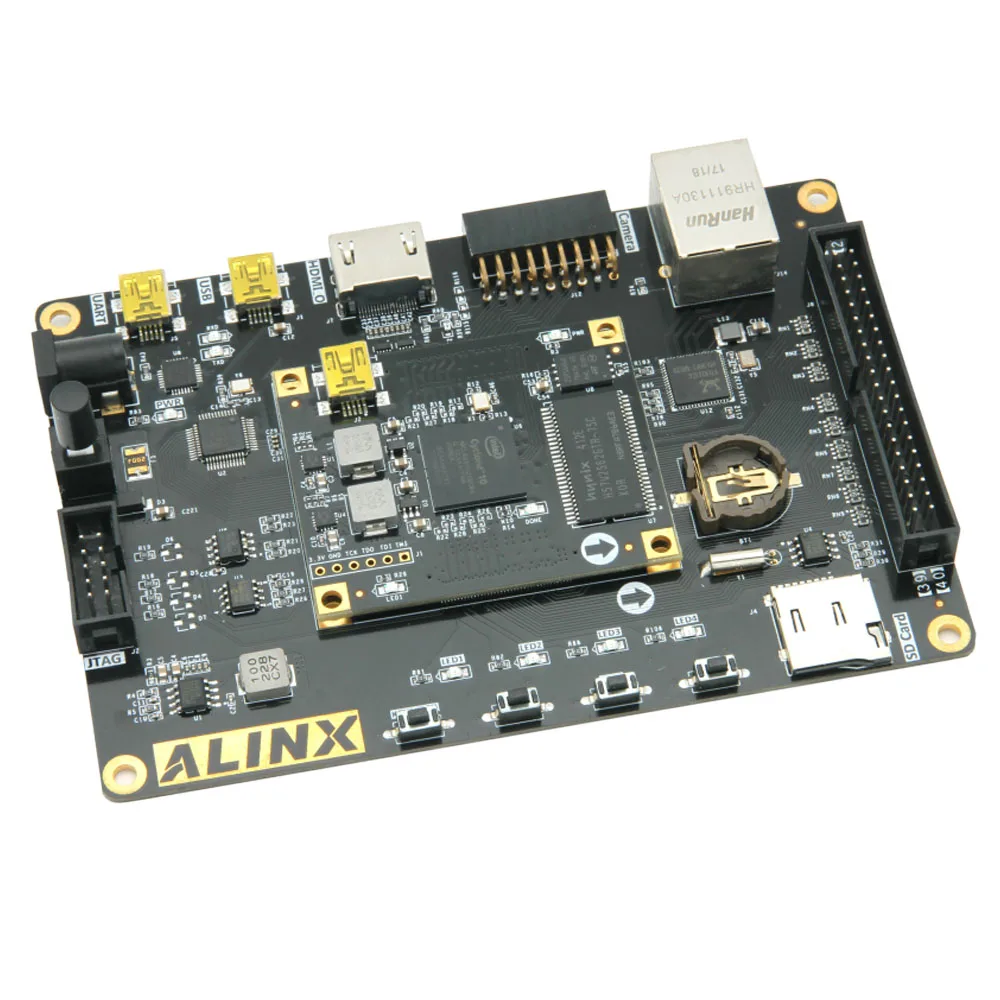

Intel Alter FPGA Cyclone 10, Cyclone10 FPGA 10CL01610CL025Макетная плата, 32 Мб SDRAM 1000 м Ethernet и Xilinx Платформа Кабель USB программатор

Эта платформа разработки Cyclone 10 FPGA использует базовую плату и режим расширения, что позволяет легко использовать базовую плату для вторичного развития.

В дизайне расширительной платы мы использовали различные периферийные интерфейсы, такие как гигабитный Ethernet-интерфейс, интерфейс выхода HDMI, интерфейс связи USB 2,0, коммуникационная плата интерфейса Uart, интерфейс SD-карты, цепь RTC и так далее. Он отвечает требованиям пользователей для высокоскоростной передачи данных, обработки видео и промышленного контроля. Это «все-круглый "FPGA платформы разработки. Это обеспечивает возможность для высокоскоростной передачи видеосигнала, предварительной проверки и после применения сети и usb-связь и обработки данных. Я считаю, что такой продукт очень подходит для студентов, инженеров и других групп, занимающихся разработкой FPGA.

Особенности в Совет по развитию:

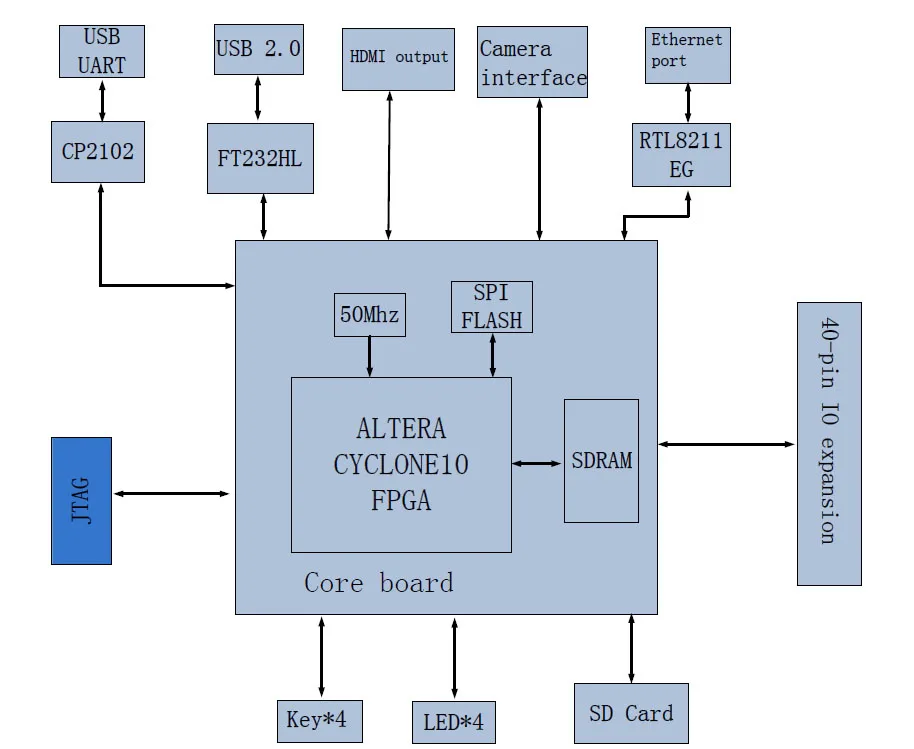

1. Этот продукт является режимом основной платы и расширительной платы. Высокоскоростной Интер-Доска разъемы используются между основная плата и плата расширения.

2. Основная плата в основном состоит из FPGA + SDRAM + SPI FLASH, которая принимает функции высокоскоростной обработки данных и хранения FPGA, обувь кожаные туфли высокая скорость чтения и записи данных между FPGA и один SDRAM (синхронное динамическое ОЗУ), данных Разрядность 16 бит, а пропускная способность всей системы до 2,1 ГБ./С (133 М * 16 бит).

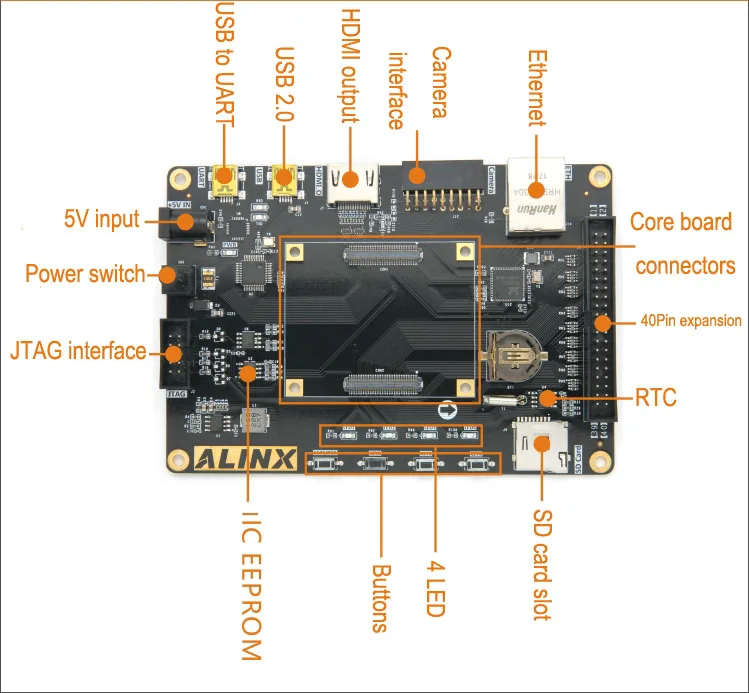

3. Расширительная плата расширит Расширенный периферийный интерфейс для основной платы, включая 1 гигабитный Ethernet-интерфейс, 1 выход HDMI, 1 Интерфейс USB 2,0, 1 интерфейс UART, 1 интерфейс SD-карты, 1 интерфейс JTAG debugging., интерфейс камеры, 40-контактный карты расширения порта и некоторые кнопки, светодиодный, Схемы RTC и EEPROM.

Параметры Совет по развитию:

1. FPGA: ALTERA Cyclone10 10CL016YU256C8 или10CL025YU256C8

.

2. SDRAM: 256 Мбит SDRAM.

3. Вспышка: 16 Мбит/с, QSPI FLASH.

4. Кристаллический Осциллятор: основная плата имеет активный кристалл дифференциала 50 МГц для основных часов системы FPGA.

5. JTAG интерфейс: 10-pin 2,54 мм Стандартный JTAG порт для загрузки и отладки FPGA программы.

6. Интерфейс Ethernet-RJ-45: интерфейс Ethernet 10/100M/1000M, полный дуплексный и адаптивный интерфейс, интерфейс Ethernet-RJ-45. Мы используем чип Realtek RTL8211EG Ethernet PHY, чтобы предоставлять услуги сетевой связи с измеренной скоростью до 900 Мбит/с.

7. HDMI: выход HDMI.

8. USB: интерфейс USB 2,0. Используя чип FTDI FT232H, одноканальный usb-чип, он используется для высокоскоростной связи USB 2,0 между макетной платой и ПК, с максимальной скоростью 480 МБ/с./с.

9. UART: интерфейс Uart к USB для общения с компьютером для настройки пользователя. Чип последовательного порта оснащен чипом Silicon Labs CP2102GM, выполненным в стиле «USB-UAR».

10. Светодиодный: 5 светодиодный.

11. Кнопка: 4 кнопки.

12. EEPROM: A IIC EEPROM 24LC04.

13. Интерфейс камеры: Интерфейс камеры.

14. RTC: часы в режиме реального времени. С держателем батареи, модель батареи CR1220

15. 40-pin 2,54 мм Шаг Дополнительный порт может быть подключен к нашему Различные модули (камера, тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей экран, высокоскоростной AD Модуль и т. д.). Порт расширения содержит 1 канал 5V источника питания, 2 канала 3,3 В источника питания, 3, 34 порт ввода-вывода.

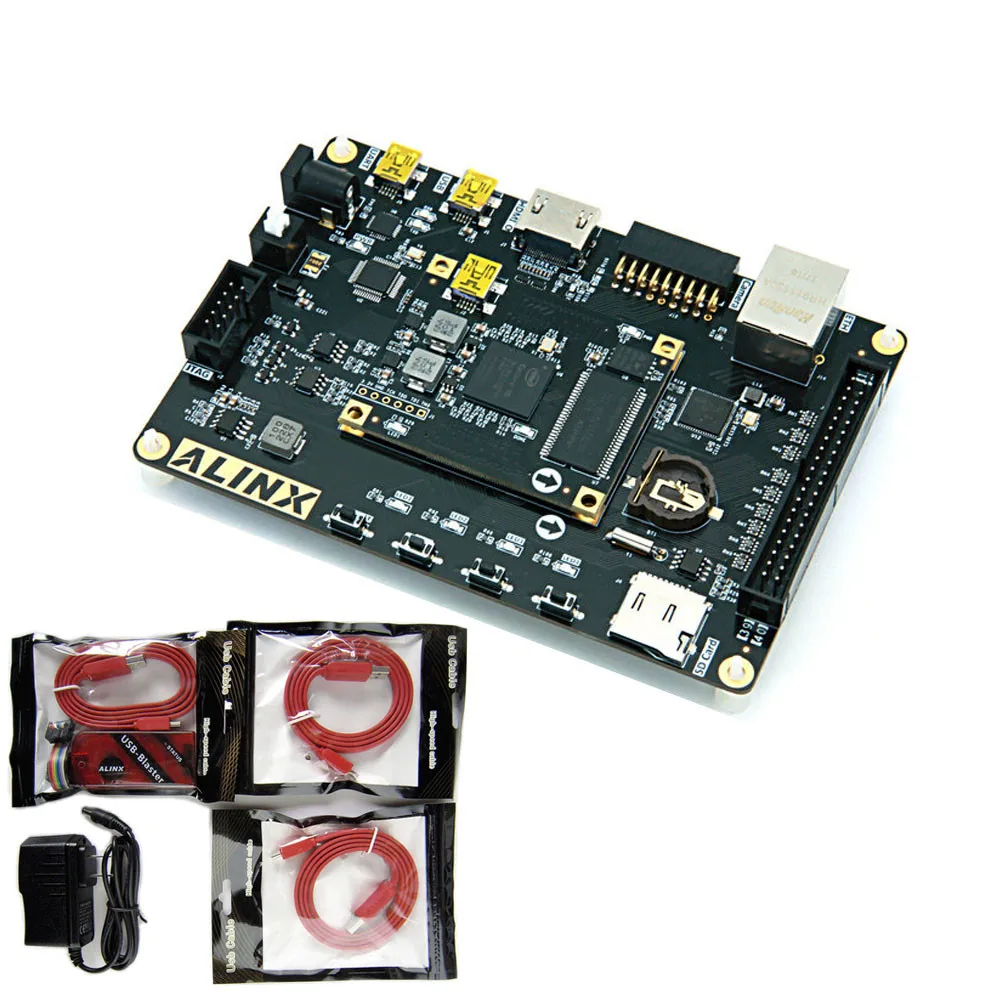

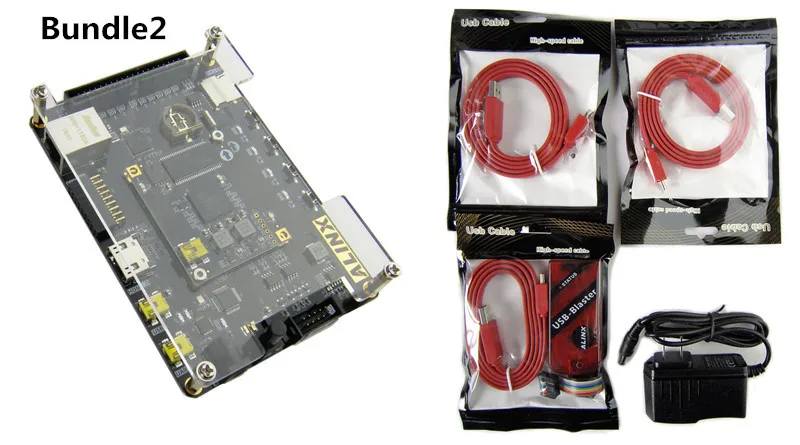

Отгрузочная ведомость:

1 * Cyclone10 10CL016 или 10CL025 основной плате

1 * Плата расширения Cyclone10

1 * USB кабель платформы Xilinx

1*5 в кабель питания

2 * USB-кабеля
