1

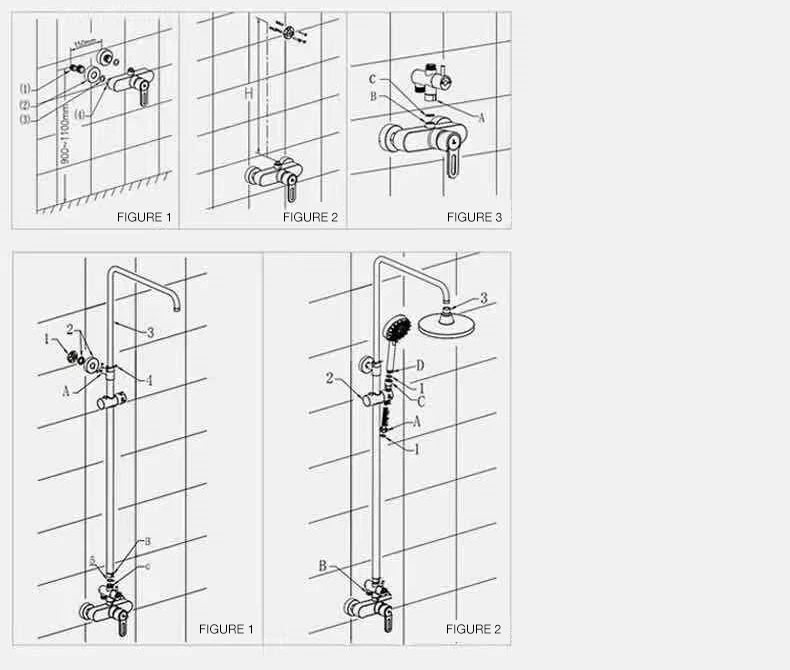

1) Как показано на рис. 1, двухкратное соединение (1) Обернуто вокруг ремня сырья, а затем крепится
К выходному соединению в двух монтажных отверстиях стены с подвижной вибрирующей рукой и центром
Двухкратное соединение обеспечивается после того, как страна плотно прилегает. Расстояние 150 мм.
2) два декоративных чехла (2) помещаются на шарнире времени;
3) вставьте монтажную шайбу (3) в часовое соединение (1) и прикрутите монтажную гайку (4) к двухкратному
J oint с гаечным ключом, чтобы закрепить кран на стене.
Примечание:
1. После установки крана, он должен быть горизонтальным без наклона, около 900-1100 мм от земли.
2. При установке крана с помощью гаечного ключа будьте осторожны, чтобы не повредить поверхность электрического прохода.
2
1) Как показано в круге 2, Просверлите три отверстия диаметром 6 мм и глубиной 35 мм в положении «H» от
Соединение водопроводной воды;
2) Вставьте расширительную трубку в монтажное отверстие и закрепите дополнение к верхней части с помощью Саморезов
Винт. Примечание: бустер должен быть на той же осевой линии, что и выход водопроводной воды.
3) перед сверлением, оберните кран тканью 9, чтобы избежать окрашивания и ушиба крана.
4) Высота "H" должна определяться в соответствии с фактическим продуктом во время фактической установки.
3
1) Как показано на рисунке. 3, уплотнительное кольцо C вставляется в нижний конец а коммутационного клапана.
2), соединение человека под клапаном переключения и кран B будут плотно привинчены.
3) перед сверлением оберните кран тканью 9, чтобы кран не был окрашен и магнитно
Повреждена. Примечание: будьте осторожны, чтобы не повредить поверхность покрытия При затягивании с помощью гаечного ключа.
4
1) Как показано на рисунке. 4, B конец душевой штанги 3 и C конец коммутационного клапана завинчиваются
Плотно (конец B душевой колонки 3 снабжен уплотнительным кольцом 5).
2) декоративная крышка 2 вставляется в конец душевой штанги 3, а затем вставляется конец
В Удлинительное сиденье 1, и три комплекта винтов 4 соответственно заблокированы на конце, и, наконец,
Декоративная крышка 2 прикрепляется к поверхности стены;
3) после открытия Откройте входной переключатель воды и вставьте нижнюю промывочную трубу.
5
1) Как показано в круге 5, Подключите конец гайки а душевого шланга к соединению B позади переключения
Корпус клапана, гайка C соединена с D концом ручного душа, и J вставляется в душ
Сиденье 2 (Примечание: на втором конце винного шланга должна быть шайба 1)
2) сжечь верхний спрей 3 на стержень для душа
