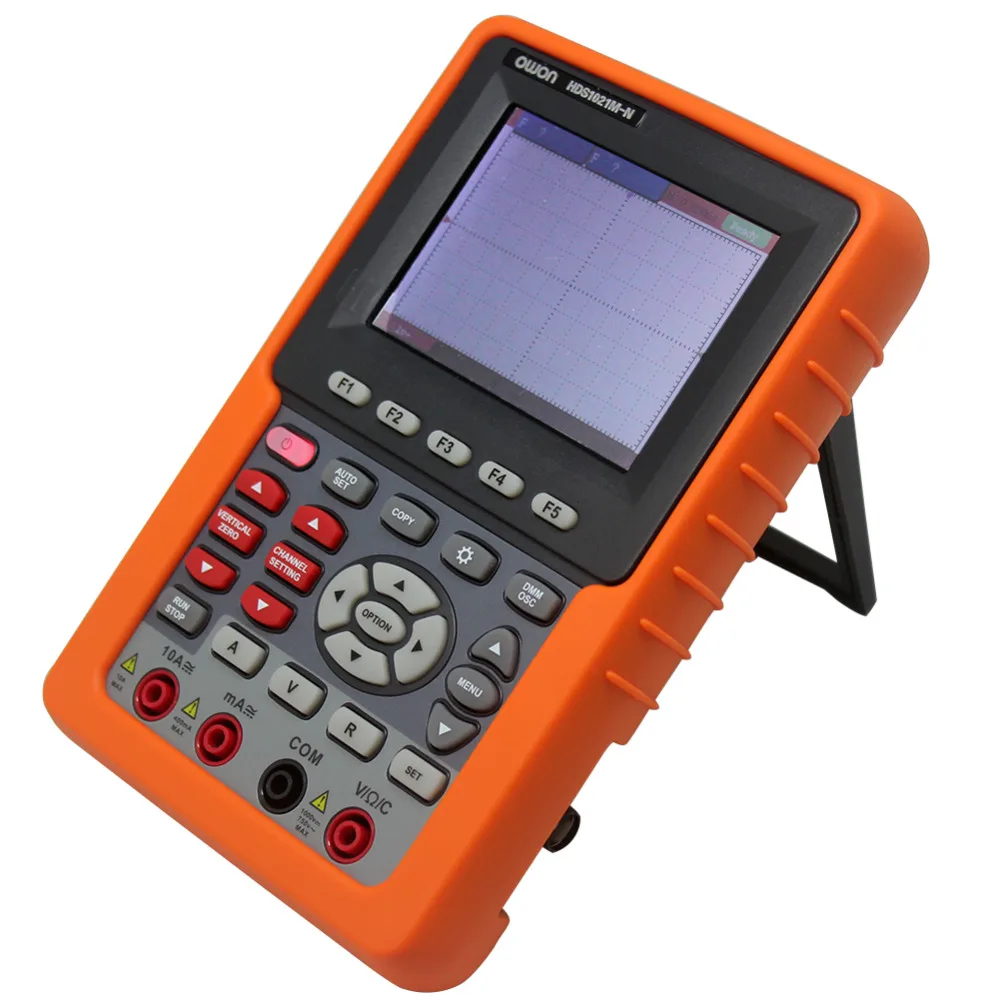

HDS1021M-N 20 МГц Портативный цифровой осциллограф 2 в 1 осциллограф, цифровой мультиметр

Цифровой осциллограф серии OWON HDS-N
Серия продукта: ручной DSO

Основные Особенности

-2 в 1 (DSO + мультиметр)
-Функция автоматического масштабирования
-БПФ
-20 Группа автоматических параметров измерения
-Полоса пропускания: 100 МГц
-Поддержка передачи данных USB
-Мультиметр, недавно поддерживаемый SCPI
-Литий-ионная аккумуляторная батарея (6 часов резервного копирования)
-Запись и воспроизведение сигнала

Применение

Электронная схема отладки

Тестирование цепи

Дизайн и производство

Образование и обучение

Автомобильный ремонтный инструмент и тестирование

Технические характеристики

Модель

HDS1021M-N

Пропускная способность

20 МГц

Частота образцов (в реальном времени)

250 мс/с

Горизонтальная шкала (s/div)

5ns/div ~ 100 s/div, шаг на 1 ~ 2,5 ~ 5

Время подъема (на входе, типичное)

≤ 17.5ns

Дисплей

3,7 дюйма цветной дисплей с панель TFT (640 × 480 пикселей, 65535 цветов)

Канал

Детская Chaussure Enfant

Вход сопротивление

1MΩ ± 2%, параллельно с 15pF ± 5pF

Запись Длина

Максимум 6 K точек на каждом канале

Интерполяция

Грех (х)/х

Зонд коэффициент затухания

1X, 10X, 100X, 1000X

Вход муфта

DC, AC и GND

Точность постоянного тока (средняя)

Средний> 16: ± (5% Чтение + 0.05div) для V

Вертикальной чувствительностью

5mV/div ~ 5 V/div (при вводе)

Вертикальное разрешение (A/D)

8 бит (2 канала одновременно)

Максимальное входное напряжение Напряжение

400 В (PK-PK) (DC + AC, PK-PK, 1MΩ входное сопротивление, затухание зонда 10: 1), CAT II

Триггер Тип

Край, видео, чередование

Режим запуска

Авто, нормальный, одиночный

Уровень триггера

± 6 делений от центра экрана

Режим приобретения

Образцы, пиковое Обнаружение и среднее

DC усиления точность

± 3%

Сигналов математика

+,-, ×, ÷, Invert, FFT

Хранение сигналов

4 сигналов

Лиссажу

Рисунок

Пропускная способность

Полная пропускная способность

Разность фаз

± 3 градуса

Связь Интерфейс

USB

Питание

100 V-240 В переменного тока, 50/60 Гц

Литий-ионный аккумулятор Батарея

7,4 В, 6 часов работы

Размеры (Ш × В × Д)

180 × 115 × 40 (мм)

Вес (без упаковки)

645 г

MultimeterSpecifications

В натуральную величину для чтения

3. 3/4 знака после запятой (max4000 штук)

Диод

0-1,5 в

Вход сопротивление

10MΩ

Вкл/Выкл Тесты

<50 (+-30) beeping

Напряжение

Постоянный ток: 400mV, 4В, 40 V, 400 V, 1000 V: ± (1% ± 1 деление); Максимальное входное напряжение: DC 1000 V

VAC: 4 в, 40 в, 400 В: ± (1% ± 3 цифры), 750 В: ± (2% ± 3 цифры); частота: 40 Гц-400 Гц;

Максимальное входное напряжение: AC 400 В (виртуальное значение)

В настоящее время

DC: 40мА, 400мА: ± (1.5% ± 1 цифра), 20А: ± (3% ± 3 цифры)

AC: 40мА: ± (1.5% ± 3 цифры), 400мА: ± (2% ± 1 цифра), 20А: ± (5% ± 3 цифры)

Импеданс

400Ω: ± (1% ± 3 цифры), 40 & Kappa; Ω-4 & Mu; Ω: ± (1% ± 1 цифра), 40MΩ: ± (1.5% ± 3 цифры)

Постоянной ёмкости, универсальный конденсатор

51.2nF ~ 100 мкФ: ± (3% ± 3 цифры)

Доставка: заказ США будет отправлен из США, другие заказы будут отправлены из Китая, это займет 6-9 рабочих дней, чтобы прибыть спасибо
