Цифровой мини детектор емкости батареи 300 Вт Вольтметр постоянного тока

Цифровой мини детектор емкости батареи 300 Вт Вольтметр постоянного тока

ZH209901

Детектор тока напряжения:

Характеристики детектора напряжения тока

А.Функция детектора напряжения тока

Один. Пользовательский интерфейс

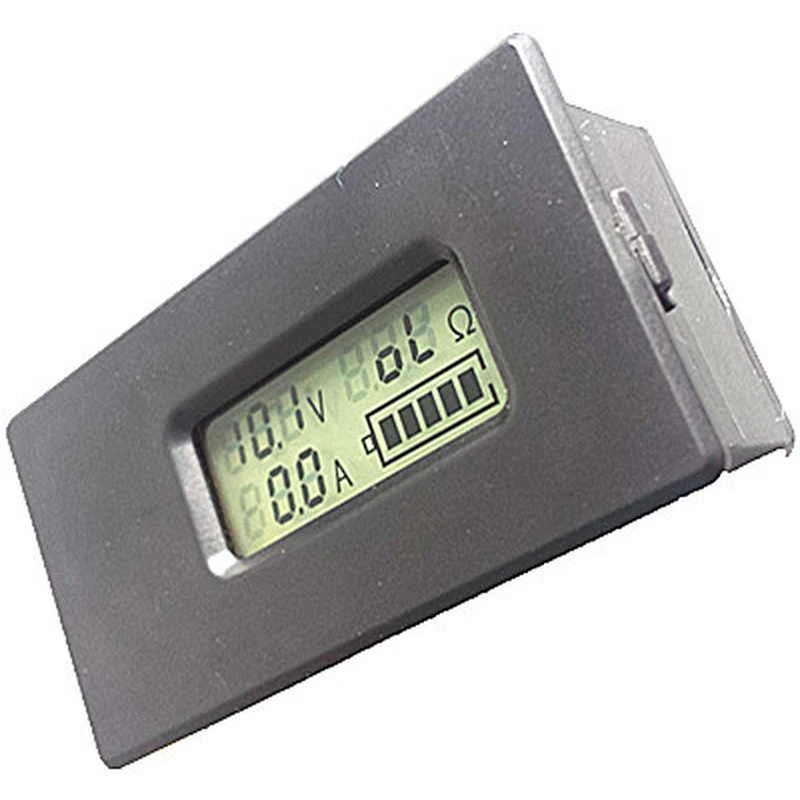

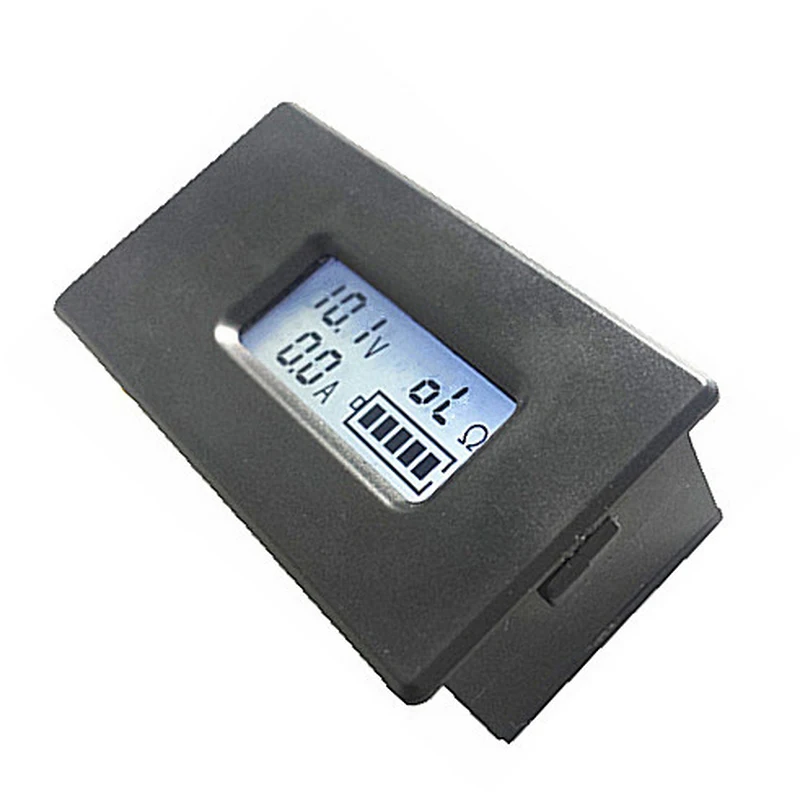

Напряжение ЖК-дисплея, ток, сопротивление, оставшаяся мощность.

Два. Формат дисплея

1. Напряжение: Отображает текущее входное напряжение;

Диапазон отображения 2,8 ~ 30,0 в.

2. Ток: отображает текущий рабочий ток;

Диапазон отображения 0,0 ~ 10.0A.

3. Сопротивление: Отображает текущее сопротивление нагрузки;

Диапазон отображения 0 ~ 999 Ом;

R <10 ОмДисплей 0,01 ~ 9,99 Ом;

10 Ом≤ R <100Ω показывает 10,0 ~ 99,9 Ом;

100 Ом≤ R <1000Ω дисплей 100 ~ 999Ом;

1000 Ом≤ R показывает «oL» Ом.

4. Мощность: Отображает оставшуюся мощность аккумулятора;

Оставшаяся мощность-это пятиячейный символ батареи в виде дисплея, через текущее напряжение и предустановленное отключение, полное напряжение, чтобы отличить, таким образом, тест должен быть установлен до полной мощности аккумулятора и отключения напряжения;

5. каждая сетка представляет 20% электричества, напряжение равно высокому напряжению, когда дисплей состоит из пяти энергосистем, напряжение равно напряжению отключения отображается как 0 сетевая мощность и так далее.

Три. Кнопка

1. Управление Подсветкой

Подсветка по умолчанию выключается каждый раз при включении питания; Подсветка может быть включена или выключена нажатием кнопки «SET».

2. Отключение и настройка полного напряжения

Шаг 1: удерживайте кнопку «SET» в течение 3 секунд в выключенном напряжении батареи и полномасштабном состоянии настройки напряжения, а затем отпустите кнопку;

Шаг 2: после входа в это состояние, область напряжения будет мигать, чтобы показать текущее значение отключения напряжения батареи, и используйте символ нулевой батареи, чтобы указать состояние настройки тока отключения напряжения, на этот раз короткое нажатие кнопки «SET» для добавления 1 регулировки, длинное нажатие «SET» Ключ может быть быстро добавлен 1 регулировка, напряжение отключения может быть установлено в диапазоне 2,8 ~ 29,9 в, но не больше, чем полное напряжение;

Шаг 3: автоматически введите полномасштабное состояние настройки напряжения, когда нет ключевой операции более 3 секунд;

Шаг 4: после входа в это состояние область напряжения мигает, чтобы указать значение настройки полного напряжения аккумулятора, а напряжение аккумулятора определяется напряжением батареи пяти ячеек. Метод настройки и объем такие же, как шаг 2, но не меньше, чем напряжение отключения;

Шаг 5: при отсутствии ключевого действия в течение более 3 секунд данные будут сохранены и оценены автоматически. Если данные соответствуют спецификации и сохранены правильно, они выйдут из состояния настройки и вернутся на обычный дисплей. В противном случае «Err SAu» будет отображаться в течение одной секунды.

C. О сопротивлении разрядки

1. Многие пользователи предпочитают использовать резистор в качестве нагрузки для тестирования разряда батареи, сопротивление и размер мощности не указаны, вы можете использовать следующую формулу для расчета выбора:

2. Значение сопротивления разряда = напряжение/ток

3. Сопротивление разряда мощность = напряжение * ток

D. О калибровке

1. во многих случаях данные могут быть пересчитаны из-за неточности или несоответствия данных измерений из-за помех, неправильной работы, проводки и т. д., и конкретные шаги следующие (например, безусловная калибровка или калибровка не являются успешными, пожалуйста, свяжитесь с поставщиком продукта):

Шаг 1: Выключите питание, откройте нижнюю крышку продукта, Короткая точка калибровки (два отверстия отмечены «W» на кромке платы);

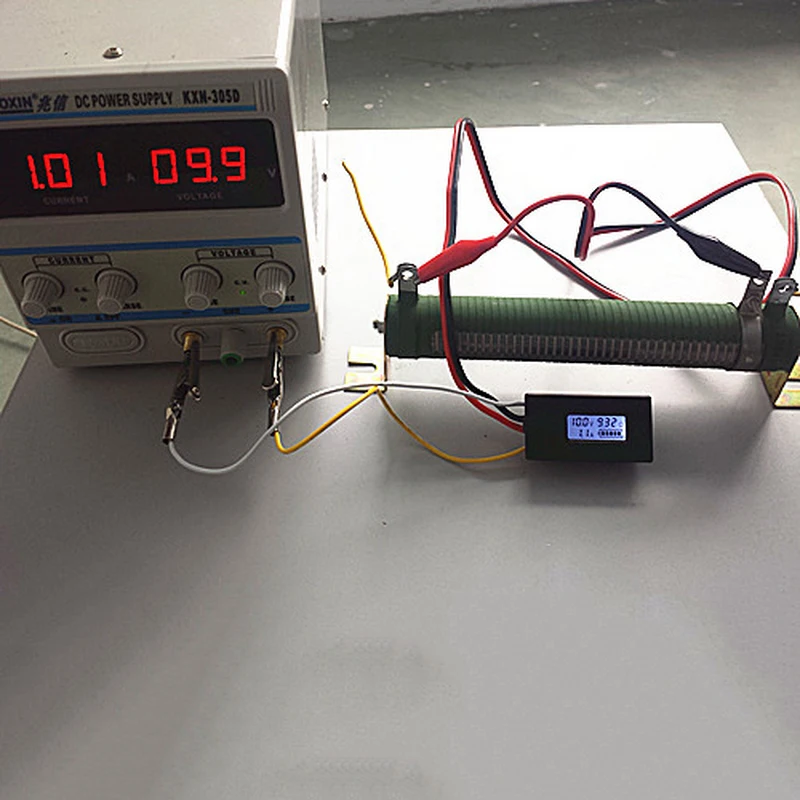

Шаг 2: в то же время добавьте 10 В, 1 а Стандартное напряжение и ток (например: 10 в источник питания через источник питания постоянного тока к изделию, окончание нагрузки по стандарту 10 Ом
/Сопротивление 10 Вт, вы можете получить необходимые условия для калибровки);

Шаг 3: экран будет мигать «10В, 1А», указывая, что текущий статус калибровки, состояние калибровки «10В, 1А»;

Шаг 4: если калибровка прошла успешно, «PASS» будет отображаться в течение 1 секунды, а затем выйти из состояния калибровки, чтобы вернуться на обычный дисплей. Если отображается другая информация, калибровка не выполняется;

Шаг 5: после успешной калибровки отключите питание, отсоедините калибровочную точку, повторная мощность может использоваться нормально.

Е. Меры предосторожности

1. Этот продукт подходит для использования в помещении, не может использоваться на открытом воздухе.

2. Не может превышать номинальное напряжение, ток.

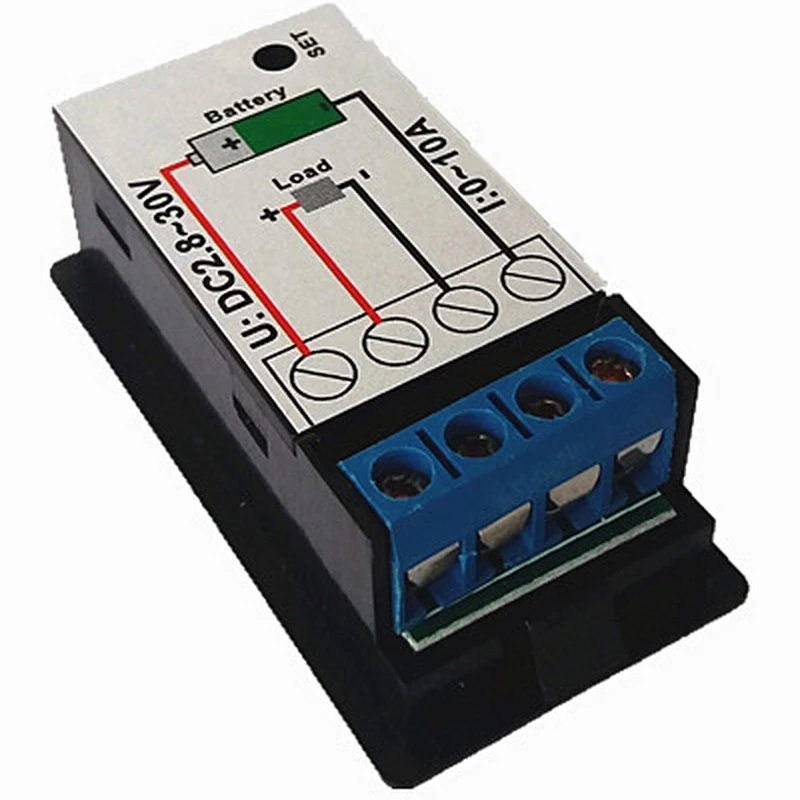

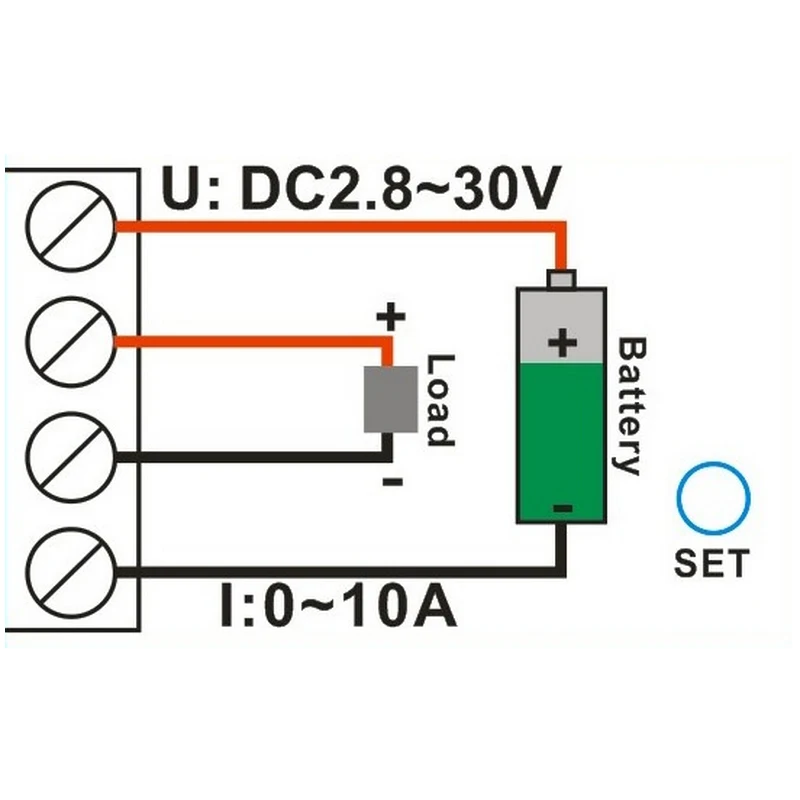

3. Проводка правильно, как показано.
