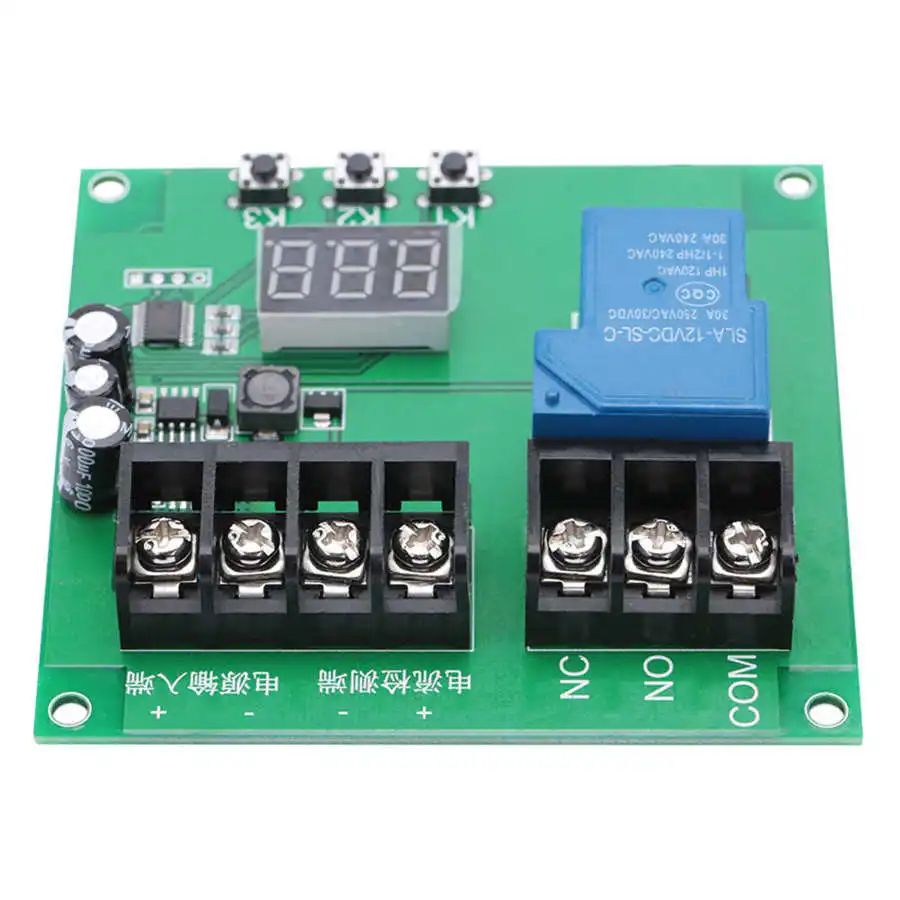

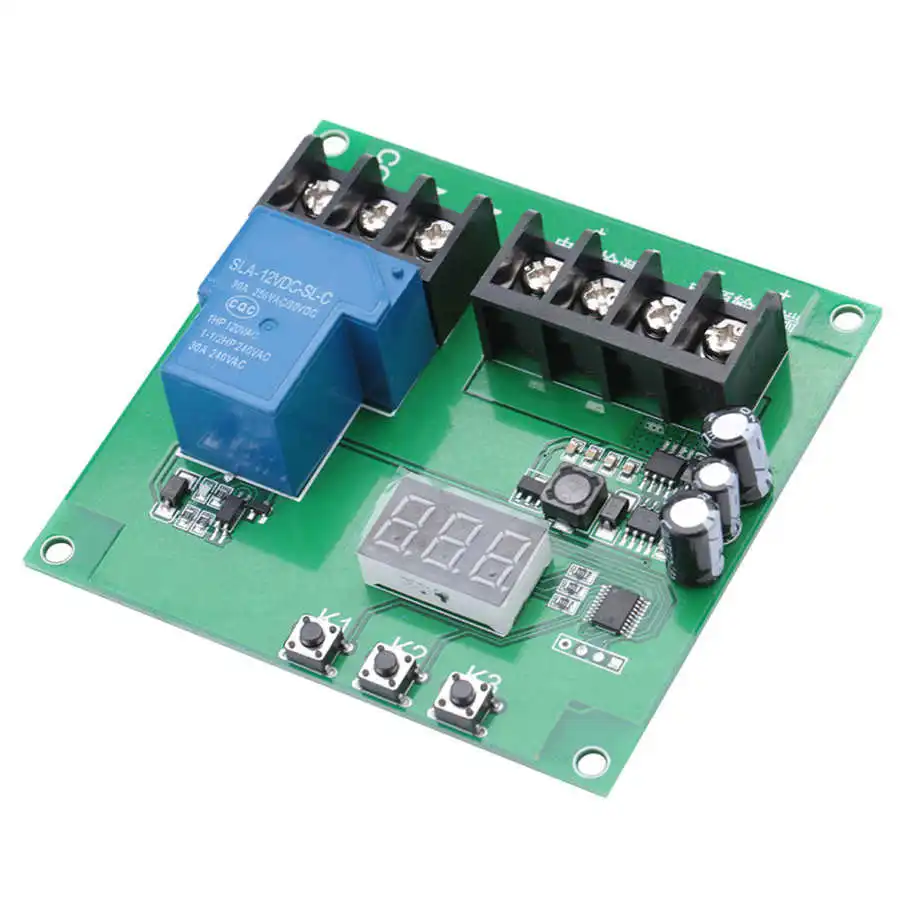

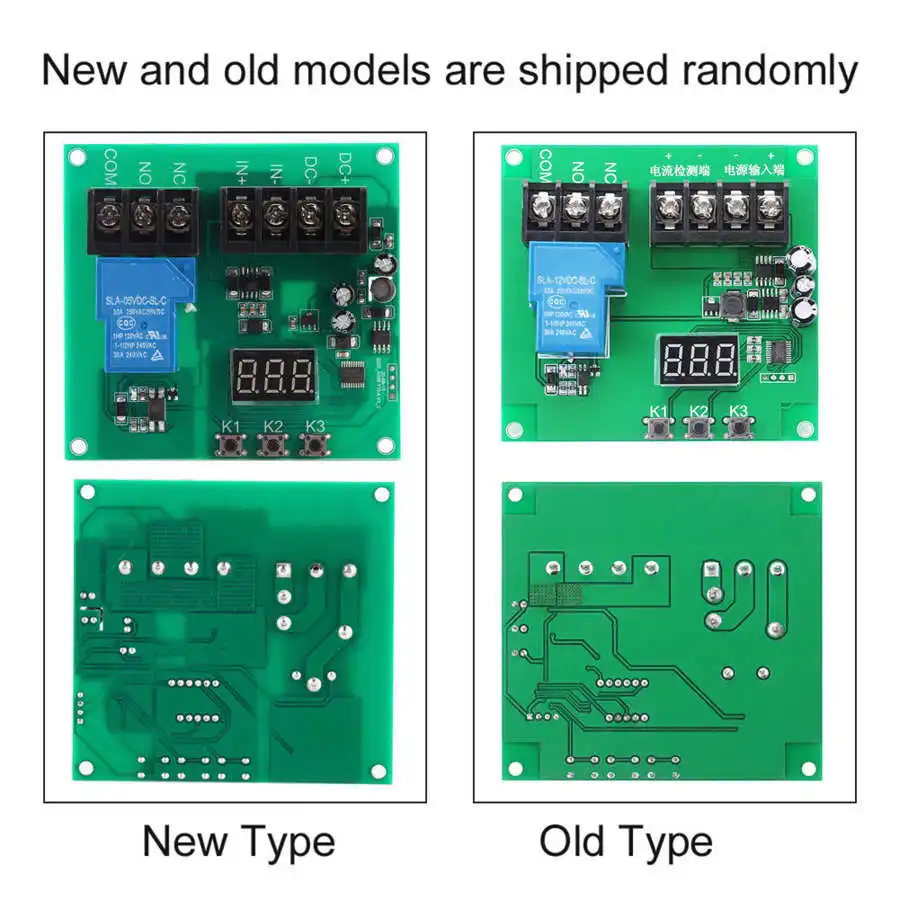

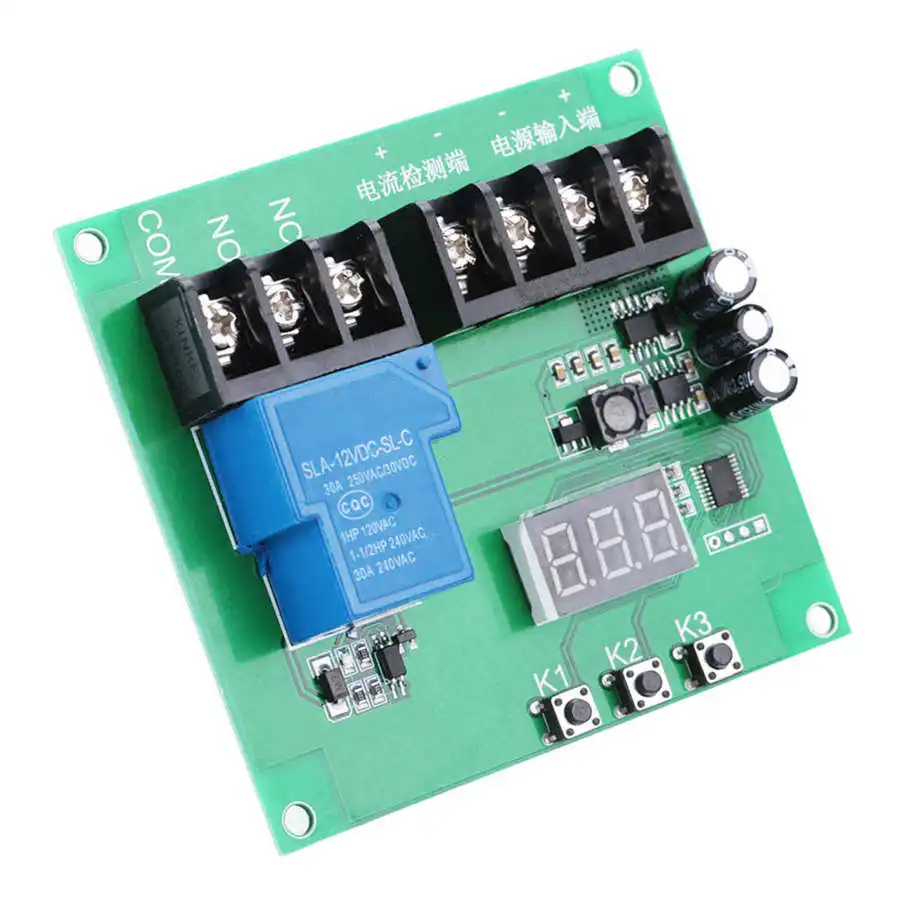

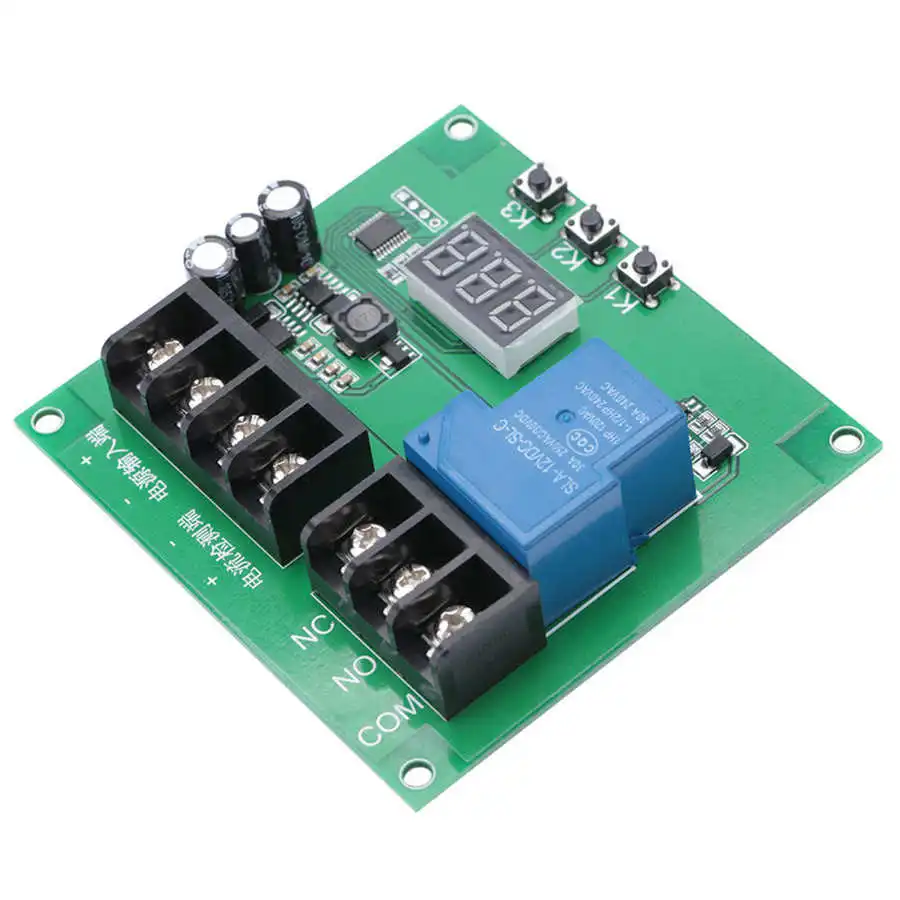

Модуль обнаружения тока 7-30 в 0-30 А релейный модуль защиты от перегрузки по току

Модуль обнаружения тока 7-30 в 0-30 А релейный модуль защиты от перегрузки по току

7-30 в 0-30A модуль обнаружения тока постоянного тока модуль реле защиты от перегрузки по току

Особенности:

Этот модуль может обнаруживать значение тока постоянного тока, управлять ВКЛ-ВЫКЛ реле в соответствии с ограничением тока, установленным пользователями.

Диапазон обнаружения составляет 0-30 А постоянного тока с точностью 0,01a.

С функцией калибровки ошибок.

Может выключить светодиодный дисплей для снижения энергопотребления.

Может использоваться для ограничения тока в цепи, защиты электрического оборудования от повреждений, вызванных током.

Спецификация:

Модель: YYI-4

Напряжение питания: 7-30 В постоянного тока

Диапазон обнаружения: DC 0-30A

Точность: 0,01a (10 мА)

Ток в режиме ожидания: около 20 мА

Вес: прибл. 86g/3,0 oz

Описание функции:
P-11: когда измеренный ток> I1 (низкий предельный ток), реле закрыто; Когда измеренный ток <I1, реле открывается;
P-12: когда измеренный ток> I1, реле закрывается; Поддерживать состояние до выключения печатной платы;
P-21: когда измеренный ток> I2 (высокий предельный ток), реле закрывается; Когда измеренный ток <I1, реле открывается;
P-22: когда измеренный ток> I2, реле закрывается; Поддерживать состояние до выключения печатной платы;
P-31: при измерении <I1 реле закрывается; Когда ток> I2, реле открывается;
P-32: когда измеренный ток <I1, реле закрывается; Поддерживать состояние до выключения платы;
P-41: когда измеренный ток находится между I1 и I2, реле закрывается, открывается в других случаях;
P-42: когда измеренный ток находится между I1 и I2, реле закрывается; Поддерживать состояние до выключения печатной платы;
P-51: когда измеренный ток <I1 или> I2, реле закрывается, открывается в других случаях;
P-52: когда измеренный ток <I1 или> I2, реле закрывается; Поддерживать состояние до тех пор, пока монтажная плата не выключится.

Описание:
Включение питания, отображение измеренного тока; (если измеренный ток отсутствует, светодиодный индикатор будет пульсировать)

Нажмите K1 во второй раз (для более 1s для предотвращения неправильной работы)
, Экран показывает: P11, k2 настраивает режим, K3 настраивает функцию
Нажмите K1 во второй раз, экран мигает: 0,05, означает, что порог I1 составляет 0.05A, K2 увеличивает I1, K3 увеличивает I1
Нажмите K1 в третий раз, экран мигает: 0,10, означает, что порог I2 составляет 0,1a; K2 увеличивает I2, K3 увеличивает I2
Нажмите K1 в четвертый раз, экран показывает измеренный ток, входит в режим ожидания
Удерживайте K2 или K3 в режиме ожидания, чтобы точно настроить погрешность измеренного тока

Посылка:

Модуль обнаружения тока постоянного тока-1 шт.

Примечание:
