Общий

Релейные модули предназначены для усиления тока и защиты изоляции выходной нагрузки. Применимо к PLC,Микропроцессорные системы и реле времени и т. Д., усиливающие контрольный ток выходов, для защиты ключевого управленияСистемы не уничтожаются.

Особенности:

1. Din-рейка реле интерфейса модули 1/2/4/6/8/10/12/14/16 каналов дополнительно;

2. Реле Buit-in OMRON G2R-1 сертифицировано VDE,UL,CSA,SEV,SEMKO;

3. Переключение тока до 10 А при 250 В переменного тока или 30 В постоянного тока;

4. Входные соединения с помощью винтового клеммного блока. NPN и PNP могут быть взаимозаменяемыми,

AC и DC могут быть совместимы;

5. Светодиодный индикатор состояния реле, защита от перенапряжения и защита от перенапряжения

Предоставляется для каждого релейного канала;

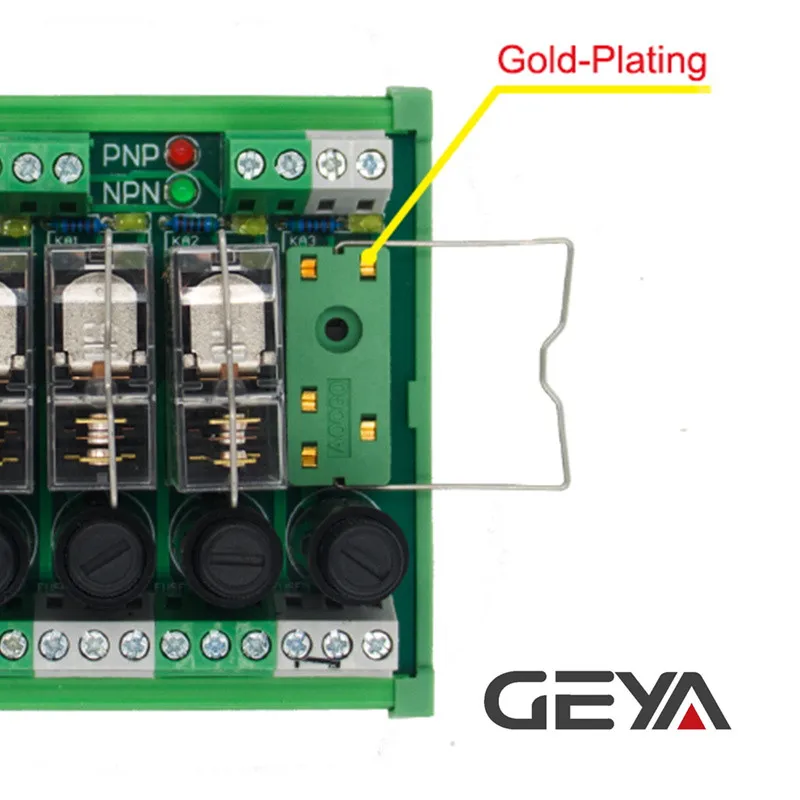

6. Реле штифты для разъема покрыты золотом, делает контакт более надежным и стабильным;

7. Din-рейка монтируемая для ширины TS15/28/35

Размер релейного модуля:

Количество реле

Размер (мм)

N.W.(g)

2.

40*85*70

115 г

4.

70*85*70

210 г

6

100*85*70

285 г

8

130*85*70

370 г

10

160*85*70

475 г

12

190*85*70

545 г

16

250*85*70

715 г

Технические данные

Входное рабочее напряжение

Номинальный DC± 20%

И переменный ток ± 10%

Реле крепления

Подключаемый

Номинальный ток нагрузки

8A 250VAC/30VDC

Максимальный пусковой ток

8а

Мощность катушки

Около 0,53 Вт

Время работы (при нормальном напряжении)

Less15ms

Время выпуска (при нормальном напряжении)

Less10ms

Входные/Выходные соединения

Винтовой клеммный блок

Диапазон проводов

0,2 ~ 2.5mm2

Длина зачистки

6-7 мм

Монтируемая din-рейка

15/28/35 мм

Мощность на канал

Схема проводки:
