Общий

Релейные модули предназначены для усиления тока и защиты изоляции выходной нагрузки. Применимо к PLC,Микропроцессорные системы и реле времени и т. Д., усиливающие контрольный ток выходов, для защиты ключевого управленияСистемы не уничтожаются.

Особенности:

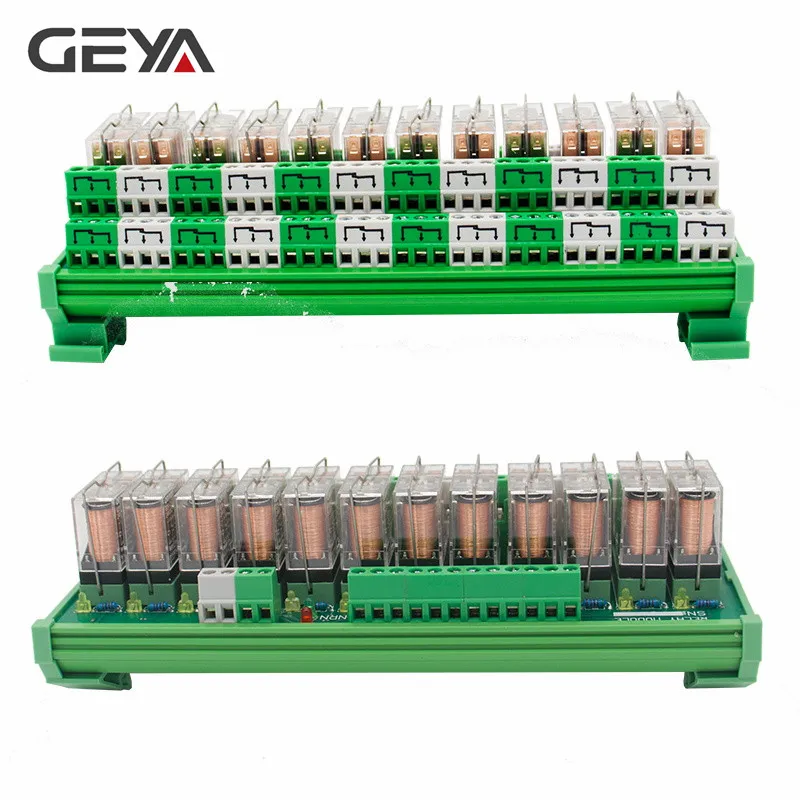

1. Модули реле интерфейса din-рейки 1/2/4/6/8/10/12/14/16 каналов опционально;

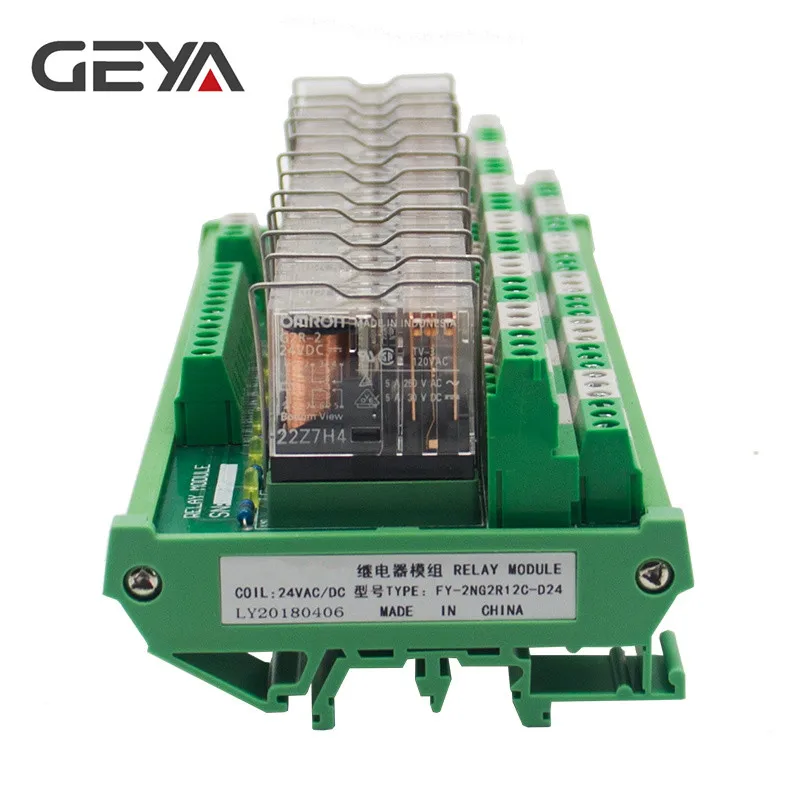

2. Реле Buit-in OMRON G2R-1 сертифицировано VDE,UL,CSA,SEV,SEMKO;

3. Переключение тока до 10 А при 250 В переменного тока или 30 В постоянного тока;

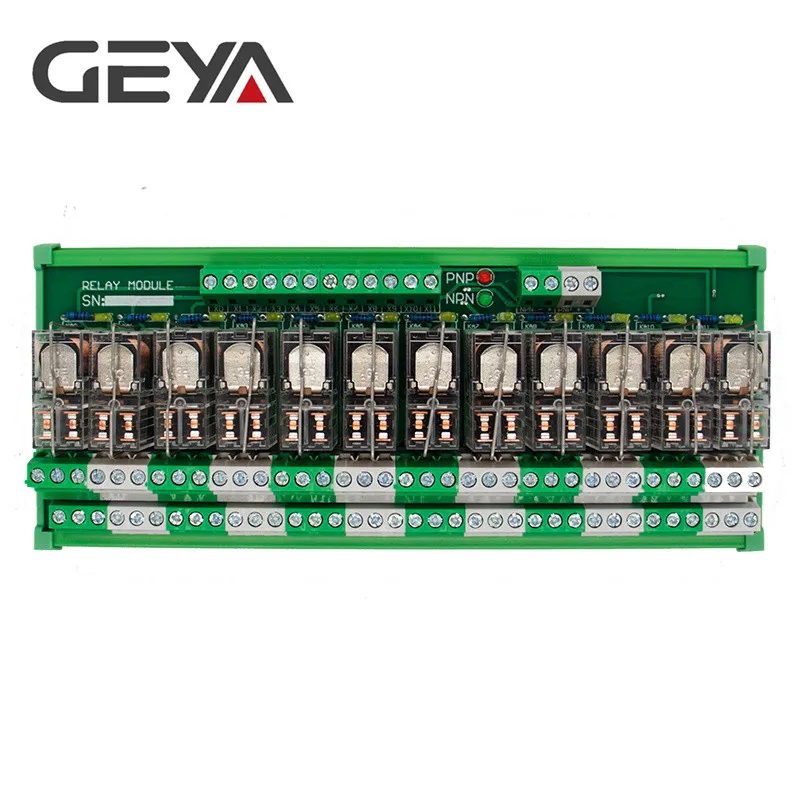

4. Входные соединения с помощью винтового клеммного блока. NPN и PNP могут быть взаимозаменяемыми,

AC и DC могут быть совместимы;

5. Светодиодный индикатор состояния реле, защита от перенапряжения и защита от перенапряжения

Предоставляется для каждого релейного канала;

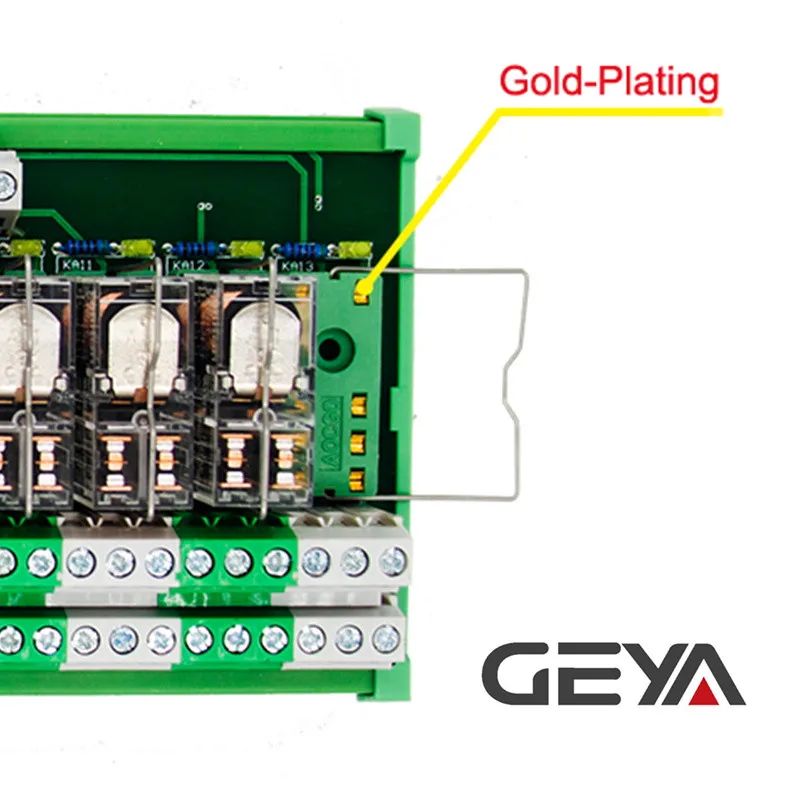

6. Реле штифты для разъема покрыты золотом, делает контакт более надежным и стабильным;

7. Din-рейка монтируемая для ширины TS15/28/35

Размер релейного модуля:

Количество реле

Размер (мм)

N.W.(g)

1

18*85*70

55 г

2

40*85*70

115 г

4

70*85*70

200 г

6

100*85*70

285 г

8

130*85*70

365 г

10

160*85*70

450 г

12

190*85*70

540 г

14

220*85*70

630 г

16

250*85*70

715 г

Технические данные

Входное рабочее напряжение

Номинальный DC± 20%

И переменный ток ± 10%

Реле крепления

Подключаемый

Номинальный ток нагрузки

10A 250VAC/30VDC

Максимальный пусковой ток

10A

Мощность катушки

Около 0,53 Вт

Время работы (при нормальном напряжении)

Less15ms

Время выпуска (при нормальном напряжении)

Less10ms

Входные/Выходные соединения

Винтовой клеммный блок

Диапазон проводов

0,2 ~ 2,5 мм2

Длина зачистки

6-7 мм

Монтируемая din-рейка

15/28/35 мм

Мощность на канал

Схема проводки:
