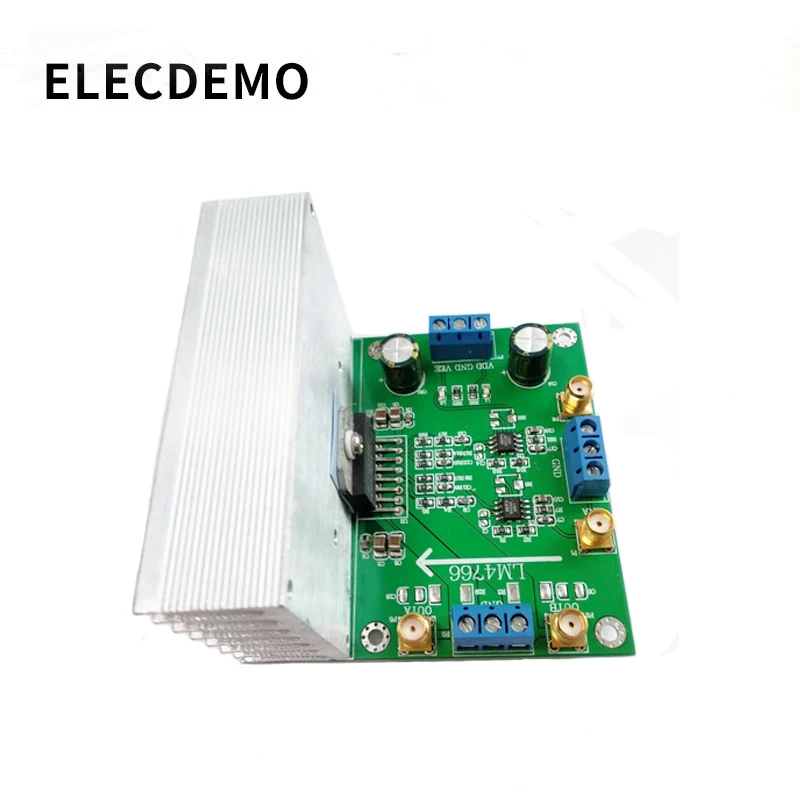

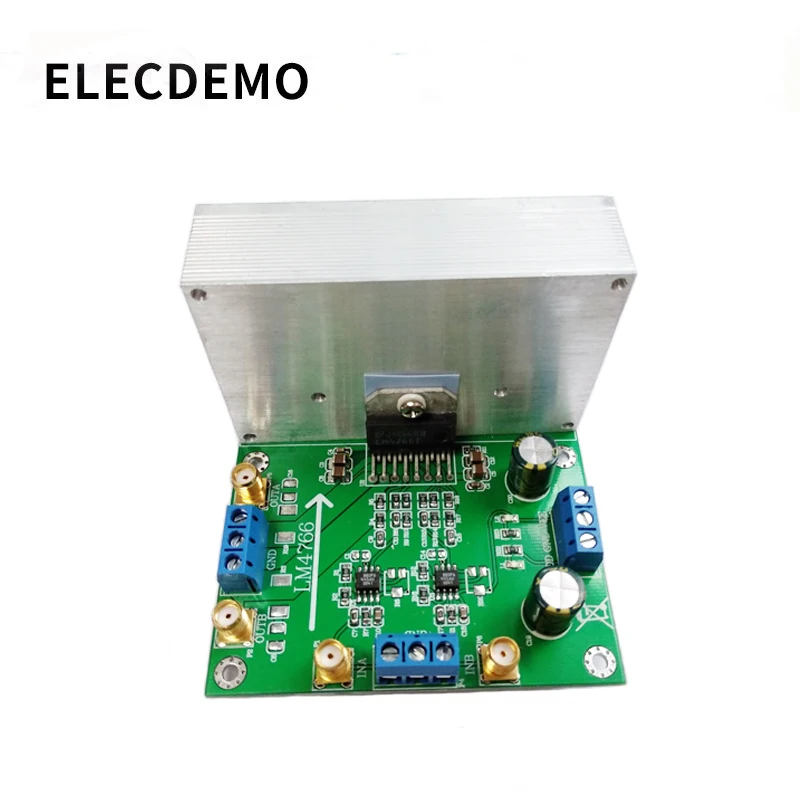

LM4766 модуля аудио двухканальный усилитель мощности 30 Вт Мощность Высокое

LM4766 модуля аудио двухканальный усилитель мощности 30 Вт Мощность Высокое

Основные характеристики:

Модуль LM4766 нашего магазина-это двойной аудиоусилитель серии 30 Вт с функцией тишины, то есть каждая схема может обеспечить мощность 30 Вт, нужен Двойной источник питания, внутренняя защита от пика, широко используется в различных стерео полях.

LM4766 модуль Доставка список

Физический модуль + схема PDF + послепродажная техническая поддержка + Электростатическая упаковка + Противоударная пена

Советы:

(1) интерфейс модуля нашего магазина ясен, и производительность стабильна. Выполните функциональную проверку в соответствии с соответствующими экспериментальными условиями в сочетании с схематической схемой, предоставленной нашим магазином.

(2) основные параметры этого модуля находятся на странице деталей, предоставляя информацию в формате PDF о модуле; Инженерные документы не предоставляются, пожалуйста, будьте ясны для покупателя, при возникновении проблем с работой обратитесь в службу поддержки клиентов.

(3) покупатели, перед использованием модуля, пожалуйста, прочтите подробную страницу этого модуля, чтобы понять ограничения питания и использования, чтобы избежать повреждения модуля из-за неправильной работы.

(4) Наши модули гарантированно обеспечивают реальные параметры модуля, функции и изображения, и все модули будут отправлены после обнаружения.

Пожалуйста, свяжитесь со службой поддержки клиентов после покупки, мы отправим информацию в ваш почтовый ящик

Параметры модуля

Модель модуля: LM4766

Тип модуля: Низкочастотный усилитель мощности

Форма входного сигнала: односторонний

Количество каналов: 2 канала

Диапазон входного напряжения: 2Vpp (макс.); Как правило, в пределах диапазона питания

Входное сопротивление модуля: 10K ohm

Модуль Напряжение питания: ± 10V ~ ± 37V

Ток питания модуля: ± 4A; Большой выходной ток требует большого тока питания

Выходное сопротивление модуля: низкое сопротивление

Выход Диапазон напряжения: 64Vpp (макс.); В чехол из ± 37V источника питания

Выходной ток: 4A (макс.)

Выходная мощность: 30 Вт (макс.) одноканальный

Коэффициент усиления модуля: 44 раза; Коэффициент усиления по умолчанию составляет 44 раза, первый этап-11 раз, второй этап-3 раза, канал A: G1 = R1 / R2 + 1, g2 = R5 / R4 + 1, канал B: G1 = R12 / R16 + 1, G2 = R18 / R17 + 1

Входное смещенное напряжение: 1МВ (макс.)

Смещение на входе: 2uV / ℃ (макс.)

Ток входного смещения: 125nA (макс.)

Шум входного напряжения: 35nV и radic; Гц (1 кГц)

Вес модуля: 155 г

Защита модуля: нет; Нет защиты обратного соединения, неограниченная защита тока

Вес модуля: 155 г

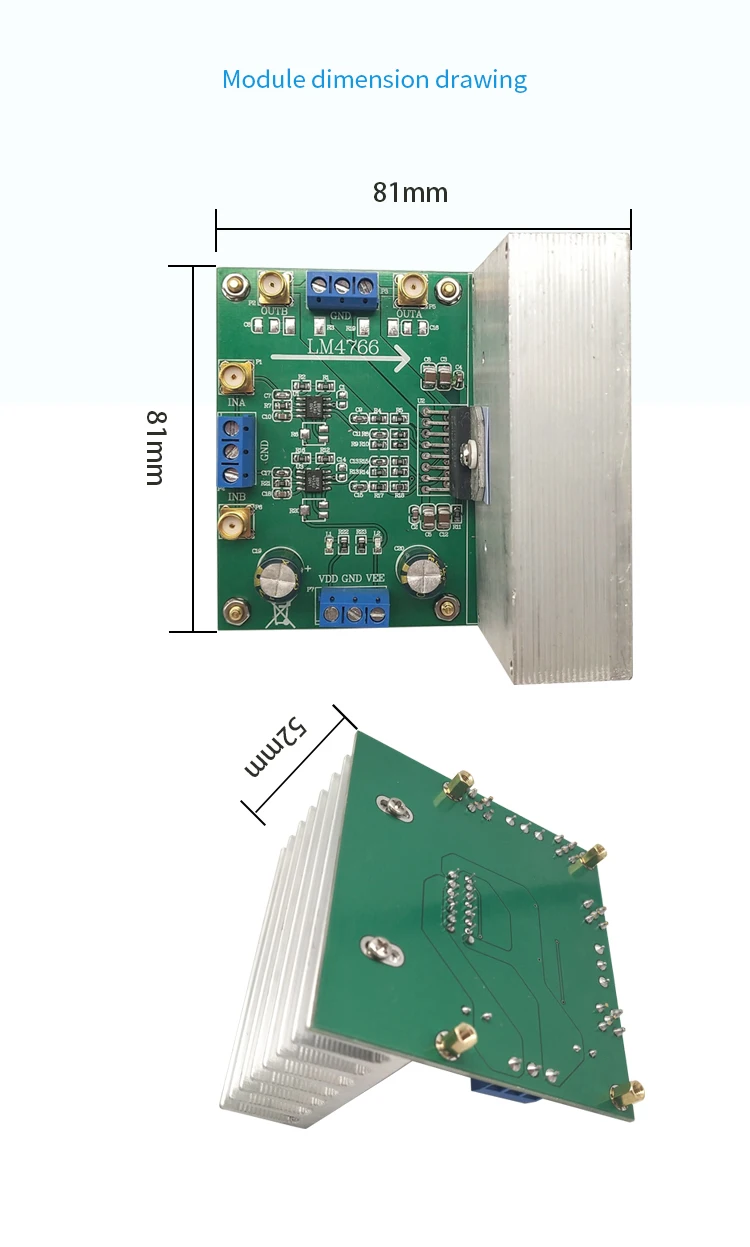

Характеристики модуля: 81*81*52 мм; Длина * ширина * высота-Размер печатной платы

Модуль становится горячим: есть радиаторы; Необходимо принудительное воздушное охлаждение при высоком токе

Факторы нагрева модуля: Входное и выходное напряжение слишком велико или модуль поврежден

Рабочая Температура модуля: -40 ℃-+ 75 ℃ промышленного класса

Характеристики модуля: Светодиодный индикатор положительной и отрицательной мощности

Диапазон применения: небольшое усиление сигнала, усилитель звукового сигнала, привод двигателя, Сервоусилитель и т. д.

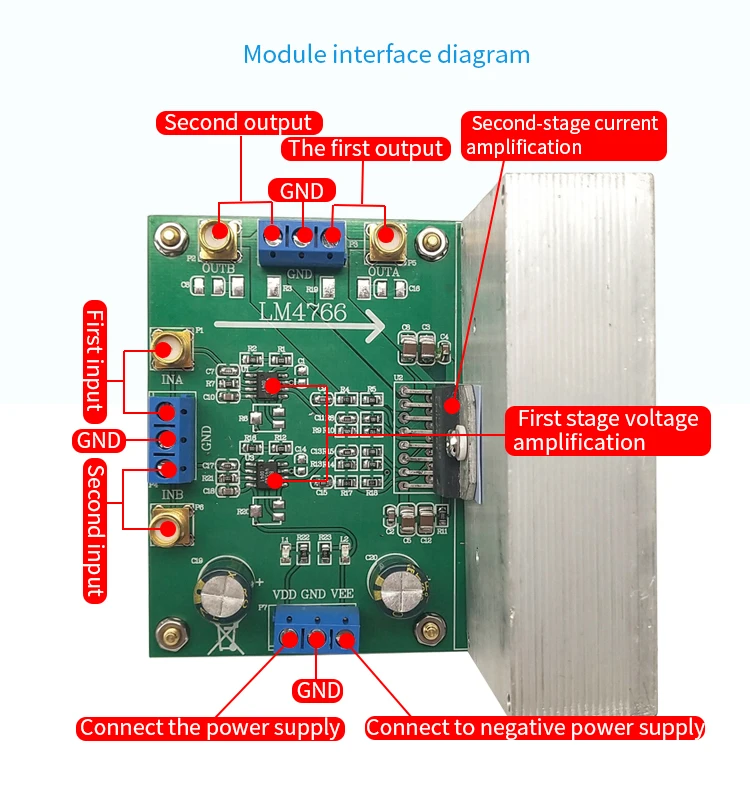

Тип интерфейса модуля: SMA сигнал вход и выход, 5,08 синий держатель для карты питания

Описание модуля

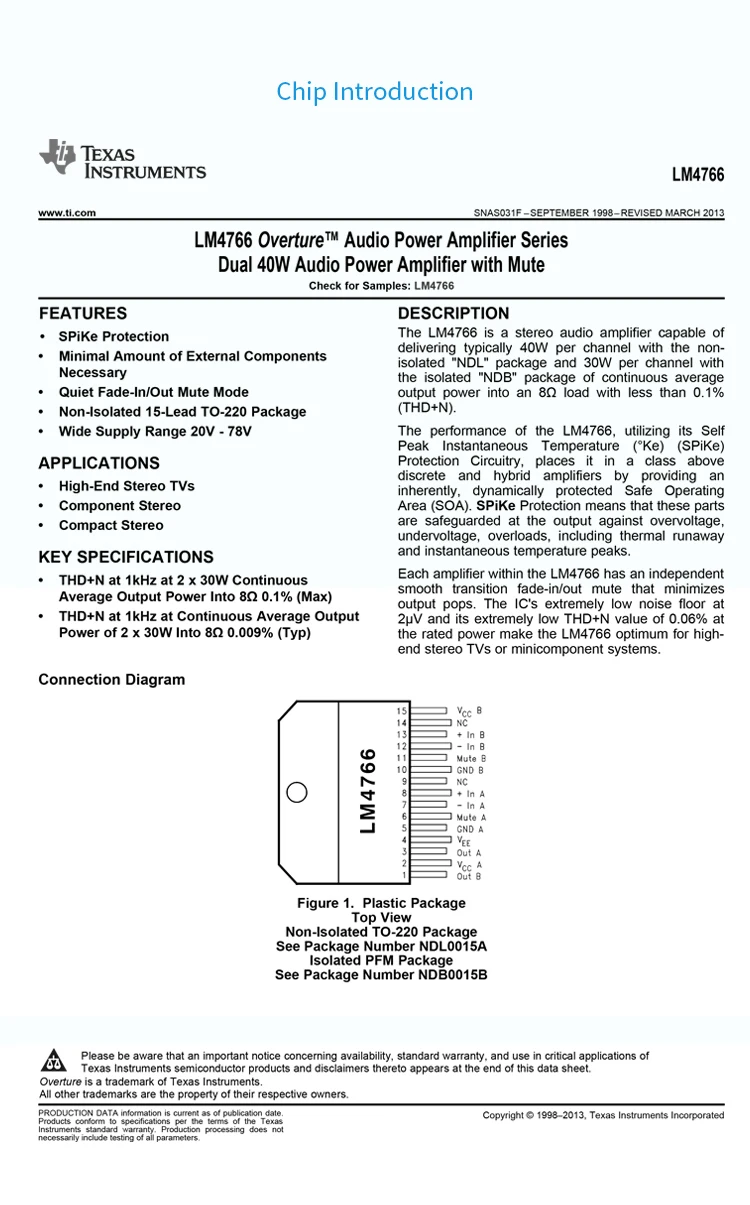

LM4766-это стерео аудио усилитель, который может обеспечить 30 Вт мощности на канал в неизолированной посылка.

Производительность LM4766 использует свою самопиковую мгновенную цепь защиты от температуры, чтобы обеспечить внутренние и динамически защищенные безопасные рабочие зоны, что делает его в той же категории, что и дискретные и гибридные усилители. Выход защищен от перенапряжения, перенапряжения и перегрузки, включая тепловой поток и переходные пики температуры.

Каждый усилитель LM4766 имеет независимое плавное переключение выцветания/выцветания звука, что минимизирует выскакивание на выходе. IC имеет минимальный уровень шума 2мкв и значение THD + N 0.06% при номинальной мощности, что очень низкое, что делает LM4766 идеальным для элитных стереонаушников или небольших компонентных систем. Подходит для привода динамика с двигателем, трансформаторного привода и аудиоусилителя. Он также может усиливать треугольные волны, синусоидальные и квадратные волновые сигналы.

(1) Потребляемая мощность модуля большая, и источник питания должен иметь определенный запас. Рекомендуется использовать источник питания с токовой мощностью привода, превышающей в два раза выходной ток. Модуль может питаться только от двух источников питания.

(2) во избежание ненужных помех рекомендуется использовать Линейный источник питания, источник питания не может превышать 42 В.

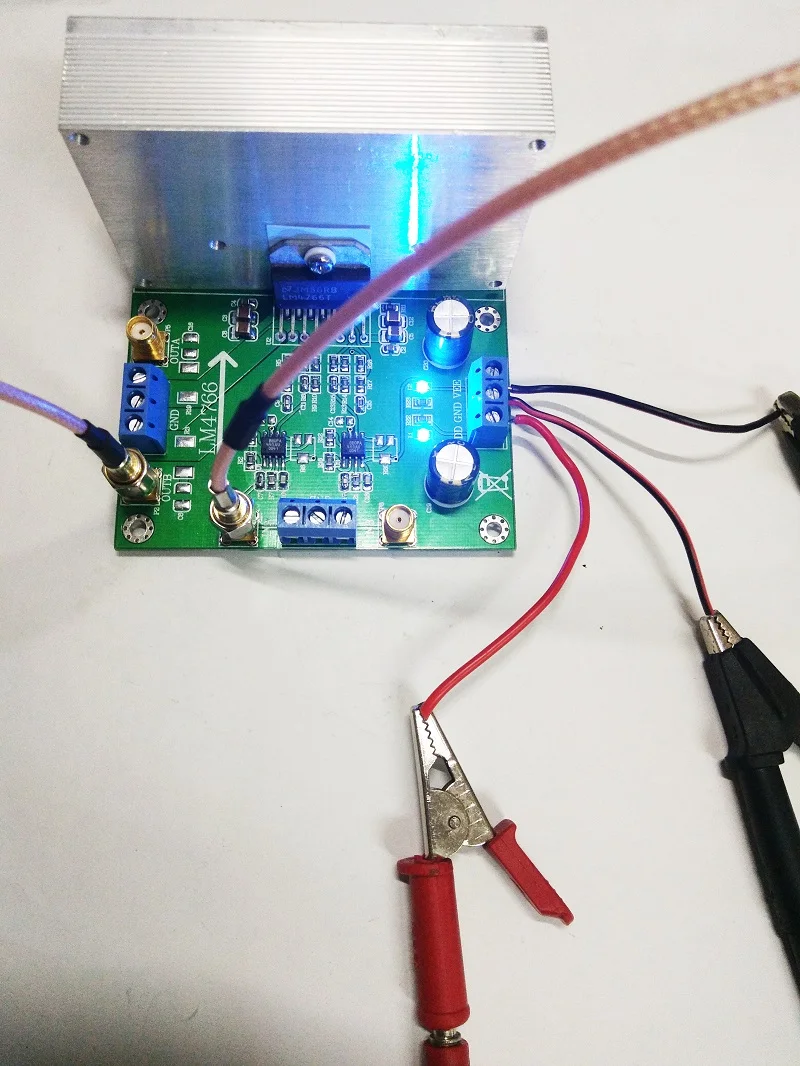

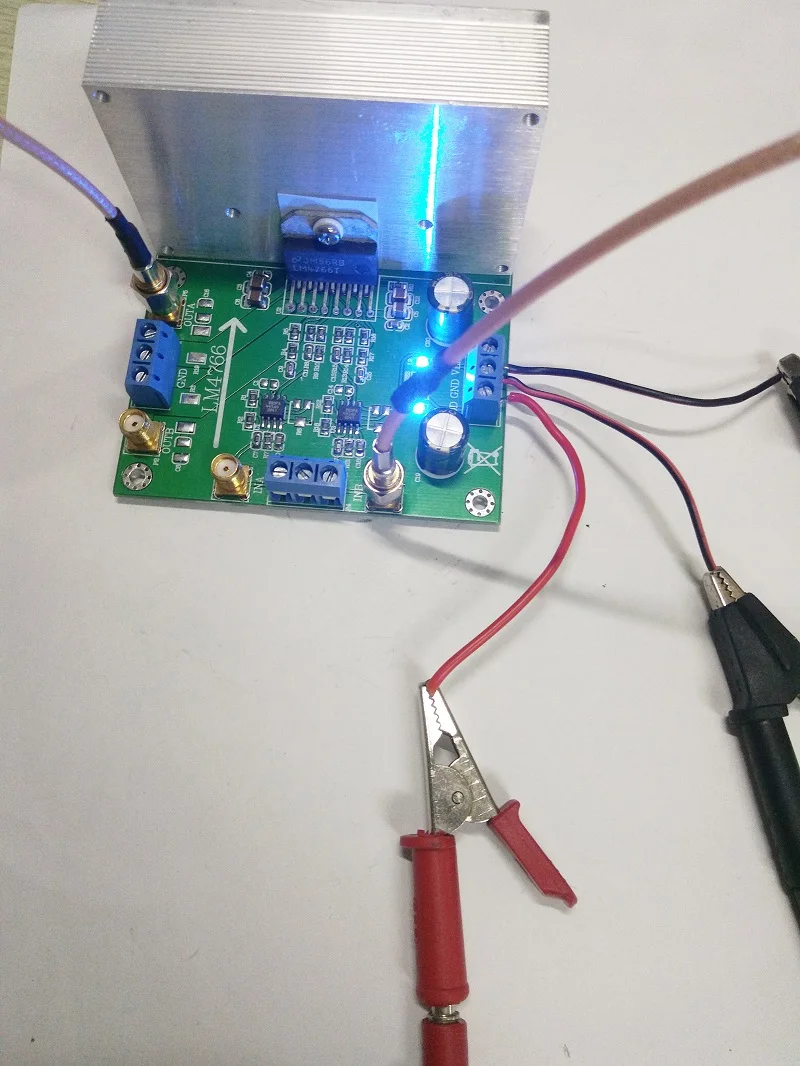

(3) рекомендуется использовать кабель SMA-BNC для прямого наблюдения за выходным сигналом для выходного сигнала. Плохой контакт или плохое качество проводов может привести к затуханию сигнала или чрезмерному шуму.

(4) порт SMA недоступен для выходной мощности, и должен использоваться синий клеммный блок. SMA порт предназначен для наблюдения за сигналом и не должен перезаряжаться.

(5) в связи с большим энергопотреблением и производством тепла, обратите внимание на вентиляцию и тепловыделение для длительной работы и добавьте вентиляторы для усиления отвода тепла при необходимости.

(6) поскольку модуль имеет фиксированное увеличение и не имеет цепи внешней защиты, рекомендуется подтвердить выходную мощность и амплитуду перед загрузкой, чтобы избежать повреждения модуля.

Вопрос: фиксируется ли увеличение? Как настроить?

О: стандартное увеличение модуля в 44 раза. Если вам нужно отрегулировать увеличение, вы можете заменить резистор только на доске. Оригинальное сопротивление уплотнения составляет 0805. Формула расчета дана в деталях параметров.

В: Может ли модуль непосредственно управлять катушкой?

О: модуль может управлять катушкой, но внутреннее сопротивление катушки должно быть больше 4 Ом. Если это менее 4 Ом, требуется серия сопротивления мощности, в противном случае модуль может быть поврежден.

В: может ли модуль усиливать квадратную волну или пульс? Какая полоса пропускания модуля?

О: модуль может усиливать низкочастотные квадратные волны или импульсы; Потому что это аудио усилитель, общая полоса пропускания не высокая, и сигналы в пределах 100K могут быть усилены. Модуль совместим с входом постоянного тока.

В: Можно ли Увеличить Модуль 1: 1? Просто усиливает ток?

Ответ: модуль может поддерживать усиление 1: 1. Вам необходимо изменить конфигурацию сопротивления с увеличением самостоятельно. Не рекомендуется напрямую настроить режим следования op amp. Это легко для самовозбуждения. Рекомендуется сначала изменить сопротивление затуханию, а затем операции усиления; Общее усиление 1.

В: почему вход синусоидальной волны-это квадратная волна? Каков выходной ток? Какова выходная мощность?

Ответ: как правило, входной сигнал слишком велик, а оп-усилитель усиливается до искажений отключения, что является квадратной волной, или напряжения питания недостаточно. Может уменьшить входной сигнал и увеличить напряжение питания для решения. Выходной ток модуля определяется выходным напряжением и нагрузкой, I = Uout / R; Аналогично, выходная мощность P = U * I также определяется выходным напряжением и сопротивлением нагрузке, а вход высокой мощности может быть добавлен с теплоотводящей смазкой и воздушным охлаждением.

В: Могу ли я использовать второй уровень непосредственно вместо первого уровня?

О: вы можете перейти непосредственно на второй этап, но вам нужно удалить чип первого этапа, а затем ввести сигнал из OUT1. В противном случае чип первого уровня повлияет на входной сигнал.
