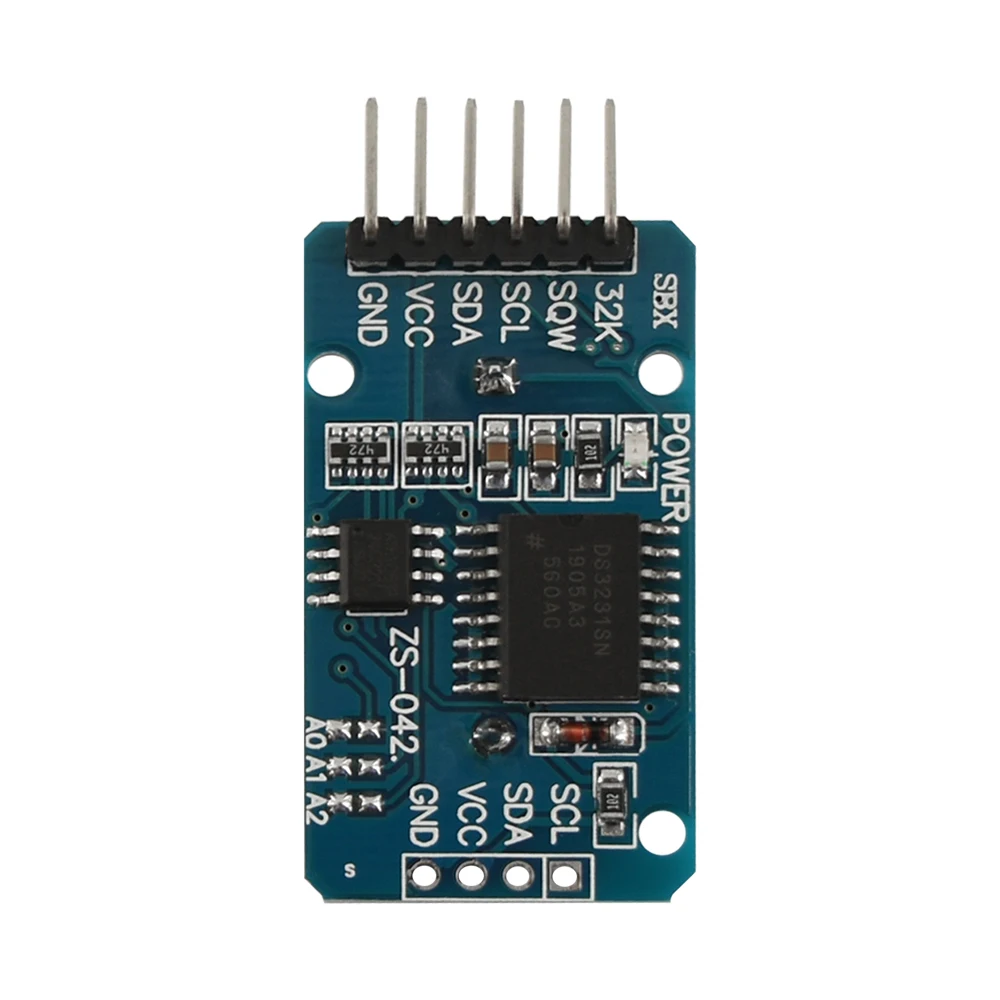

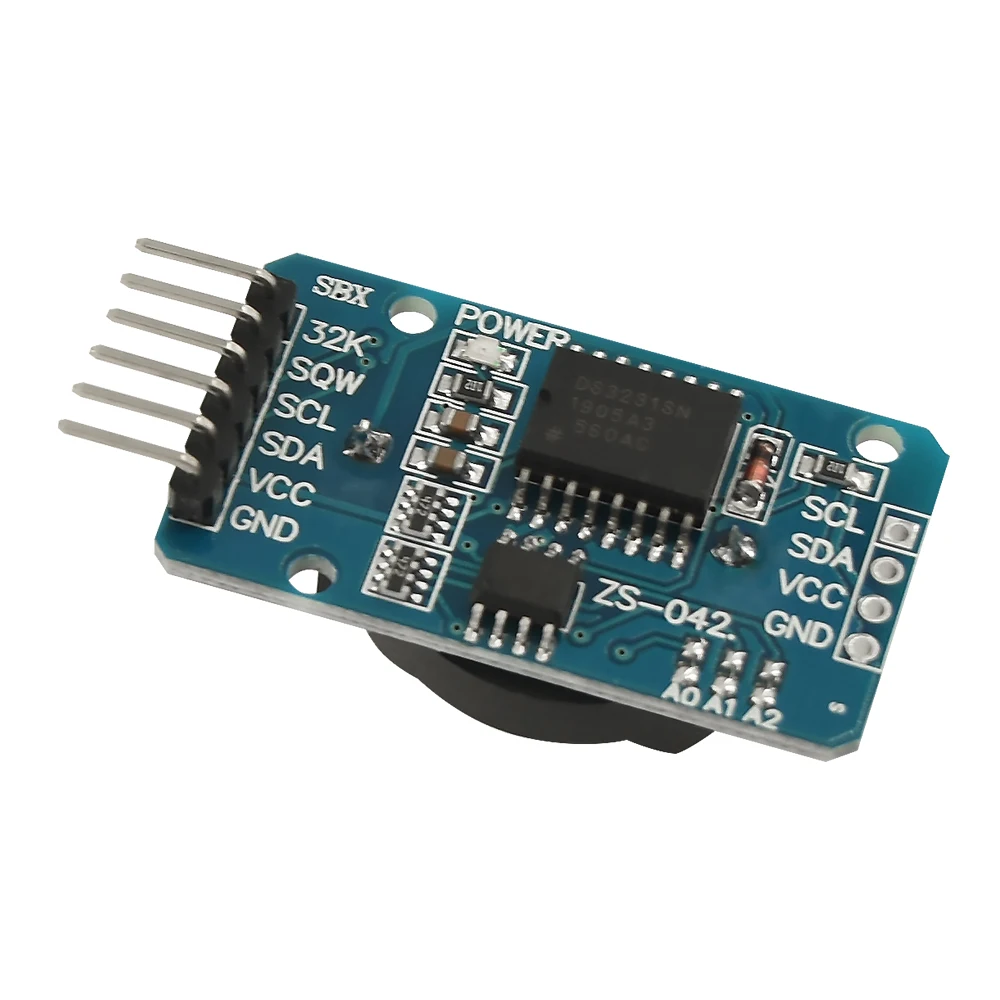

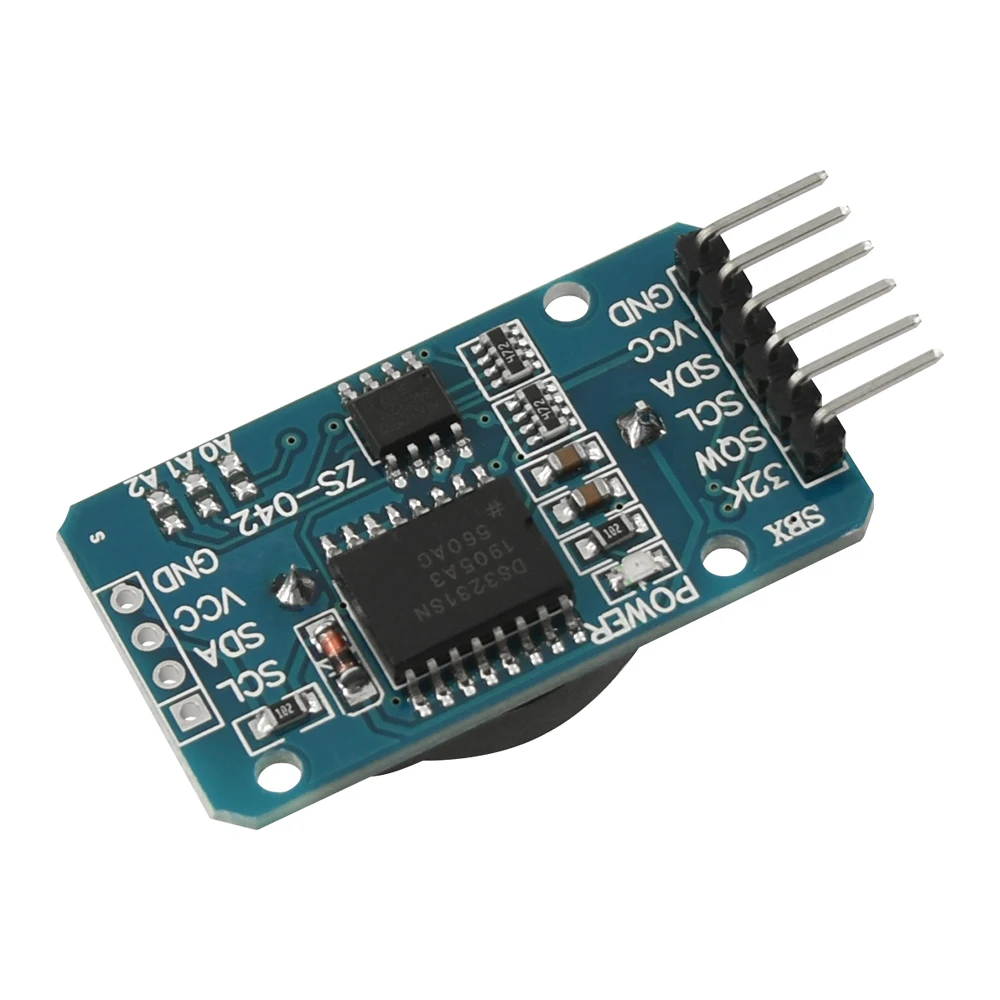

Модуль прецизионных часов DS3231 AT24C32 IIC модуль памяти DS3231SN мини в реальном времени 3

Модуль прецизионных часов DS3231 AT24C32 IIC модуль памяти DS3231SN мини в реальном времени 3

DS3231-это недорогие, чрезвычайно точные часы I2C в режиме реального времени (RTC) с интегрированным кристаллическим осциллятором с температурной компенсацией (TCXO) и кристаллом. Устройство включает в себя вход батареи, отсоединить основной источник питания и поддерживает точное время хранения. Интегрированный осциллятор улучшает долгосрочную точность устройства и уменьшает количество компонентов производственной линии. В DS3231 доступен в коммерческих и промышленных температурных режимов, с помощью 16-контактный диагностический 300mil так посылка.

RTC поддерживает секунды, минуты, часы, день, дату, месяц и информацию о годе. Менее 31 дня месяца, дата окончания будет автоматически изменена, включая корректировки для високосного года. Часы работают В или 24 часа или полосового/AM / PM индикация в 12-часовом формате. Предоставляет два настраиваемых будильника и календарь можно установить на квадратный волновой выход. Адрес и данные передаются серийно через двунаправленный автобус I2C.

Прецизионно-компенсированное напряжение и схема компаратора отслеживают состояние VCC для обнаружения сбоев питания, обеспечивают выход сброса и при необходимости автоматически переключаются на резервный источник питания. Кроме того, RST pin отслеживается как генерирующий сброс μP вручную.

Экономия времени и высокая точность добавления, DS3231 также имеет некоторые другие функции, которые расширяют хост системы дополнительных функций и ряд вариантов. Устройство интегрирует очень точный цифровой датчик температуры, через интерфейс I2C * для доступа к нему (как в то же время). Точность датчика температуры составляет ± 3. Схема управления питанием на чипе может автоматически обнаруживать и управлять основным и резервным питанием (т. Е., низковольтным аккумулятором) для переключения между источником питания. Если основной сбой питания, устройство может продолжать обеспечивать точное время и температуру, производительность не влияет. Когда основная мощность повторного питания или значение напряжения возвращается в пределах допустимого диапазона, функция сброса на чипе может использоваться для перезапуска микропроцессора системы.

Модуль параметры:

1. Размер: 38 мм (длина) * 22 мм (Ш) * 14 мм (высота)
2. Вес: 8 г
3. Рабочее напряжение: 3,3-5 .5 V
4. Чип часов: Высокоточный чип DS3231
5. Точность часов: 0-40 диапазон, точность 2ppm, ошибка около 1 минуты
6. Календарь Будильник с двумя
7. Программируемый квадратный волновой выход
8. Генератор часов в режиме реального времени Секунды, минуты, часы, день, дата, месяц и год и обеспечивает действительность до 2100 високосного года компенсации
9. Датчик температуры чипа поставляется с точностью ± 3
10. Чипы памяти: AT24C32 (объем памяти 32K)
11. Интерфейс шины IIC, максимальная скорость передачи 400 кГц (рабочее напряжение 5 В)
12. Может быть каскадным с другим IIC устройством, 24C32 адреса могут быть сокращены A0/A1/A2 изменить адрес по умолчанию 0x57

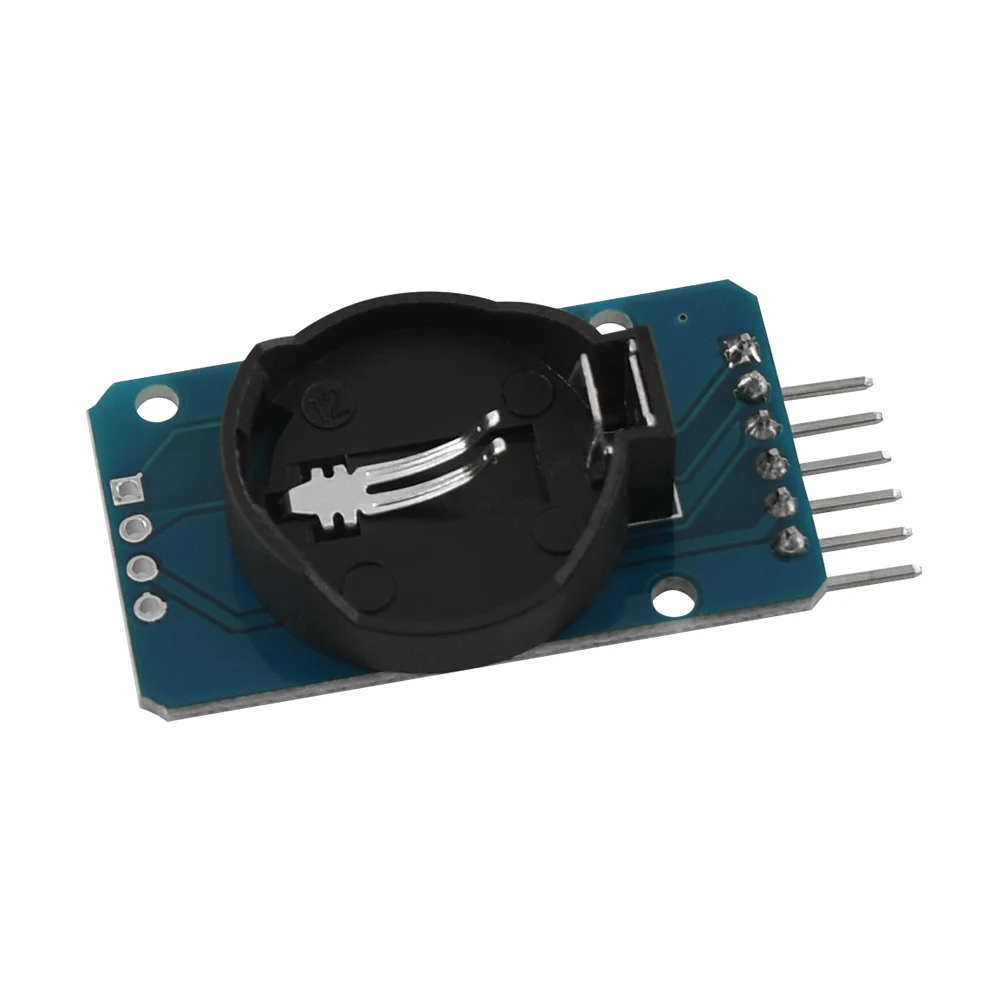

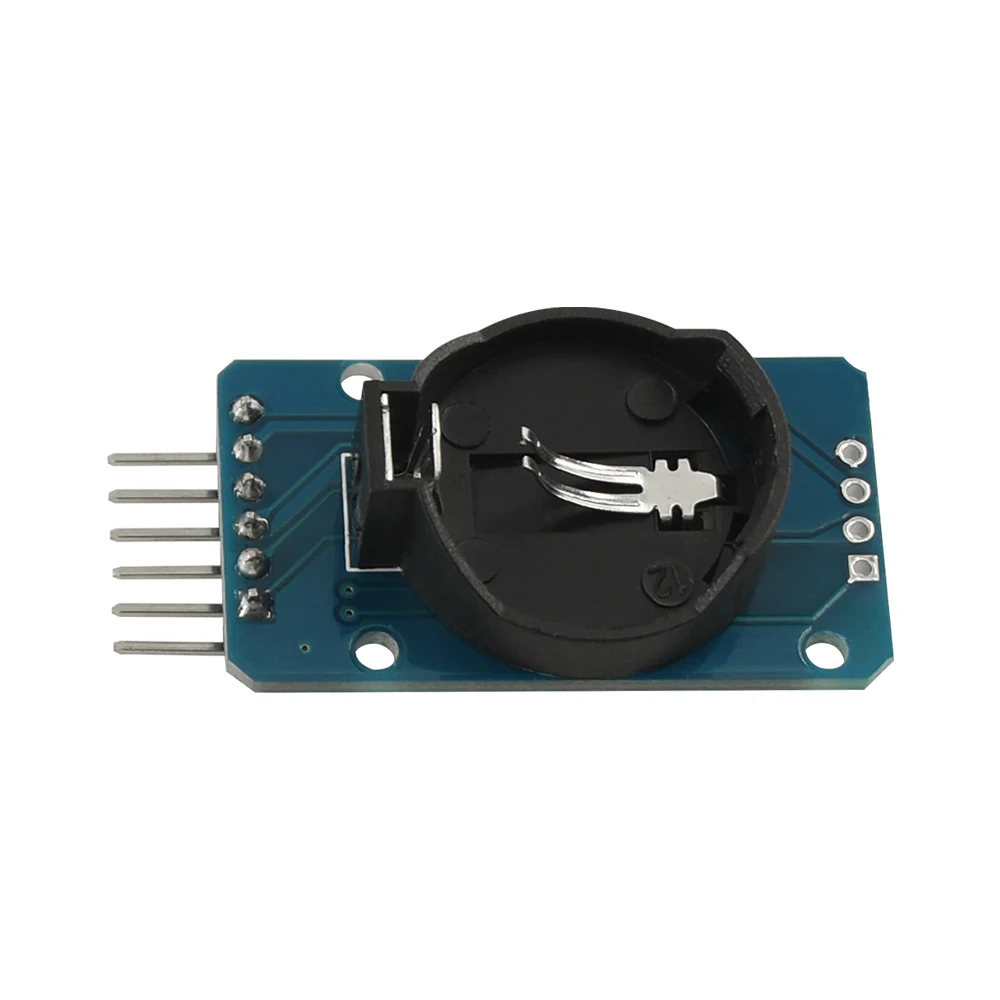

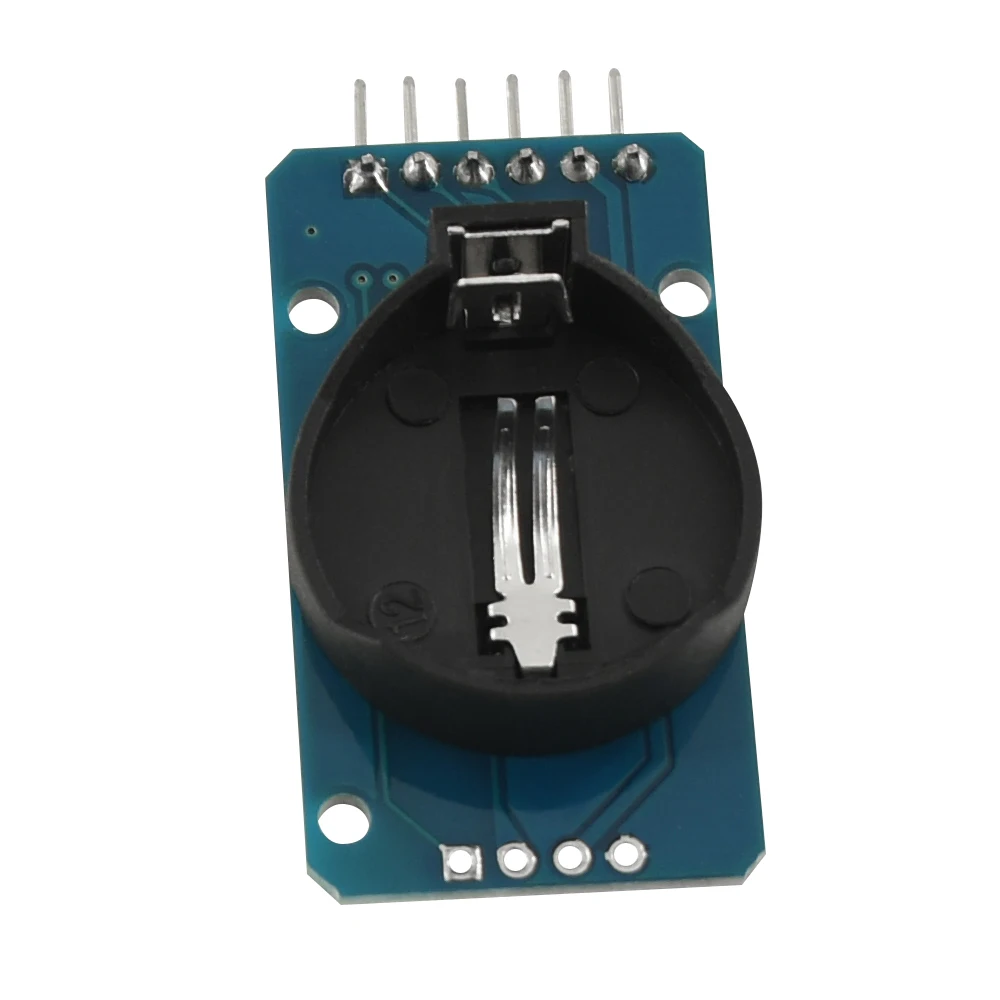

13. С перезаряжаемый аккумуляторCR2032, Чтобы обеспечить работу системы после выхода из строя питания, часы двигаются в любом естественном порядке
14. Упаковка: Одиночная Антистатическая упаковка

Инструкции по проводке (например, для Arduino uno r3):
SCL & rarr; A5
SDA & rarr; A4
VCC и rarr; 5V
GND & rarr; GND

Посылка включает в себя:
100% Фирменная Новинка

1 x DS3231 AT24C32 iic-модуль
